PF100 D401

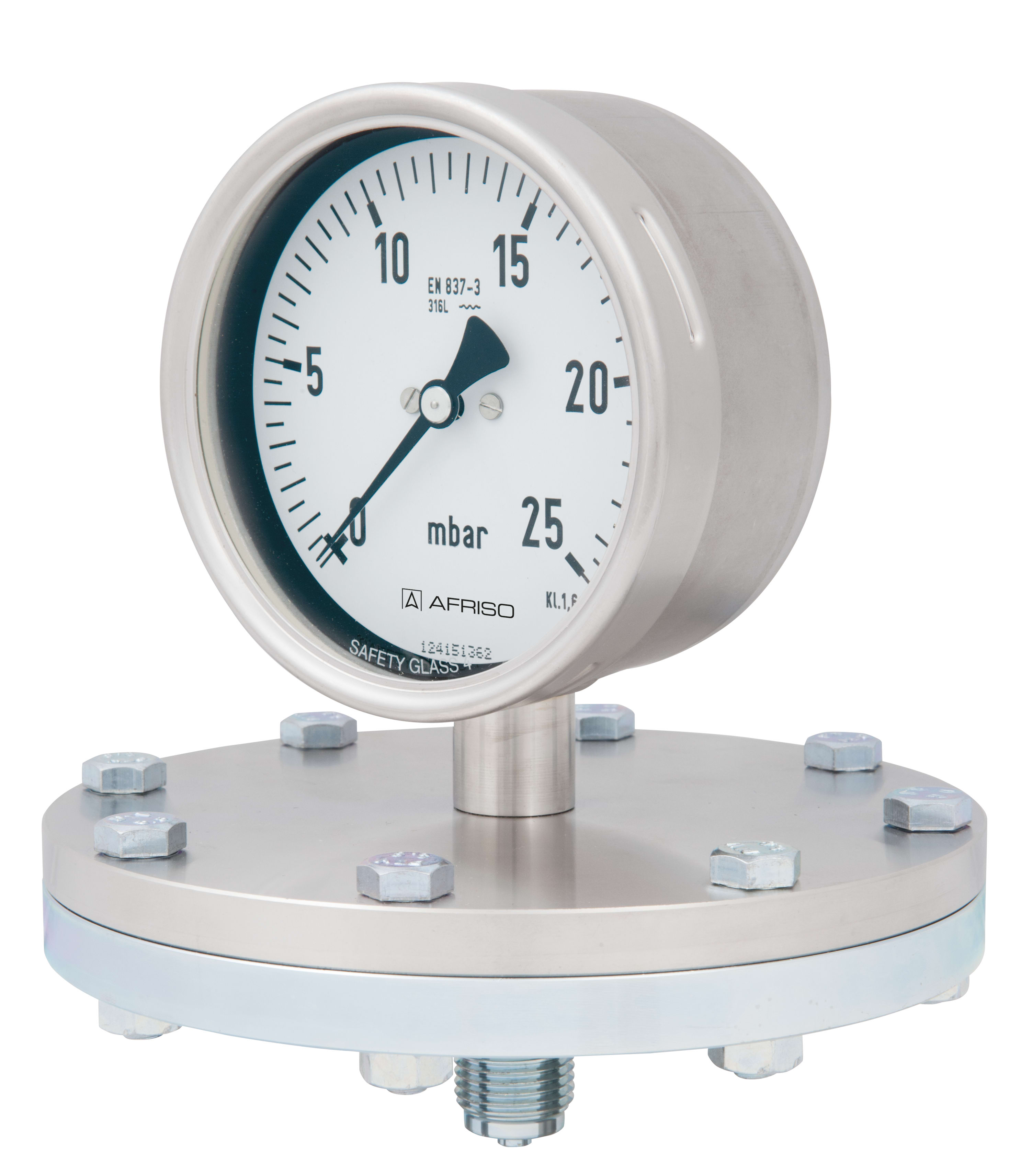

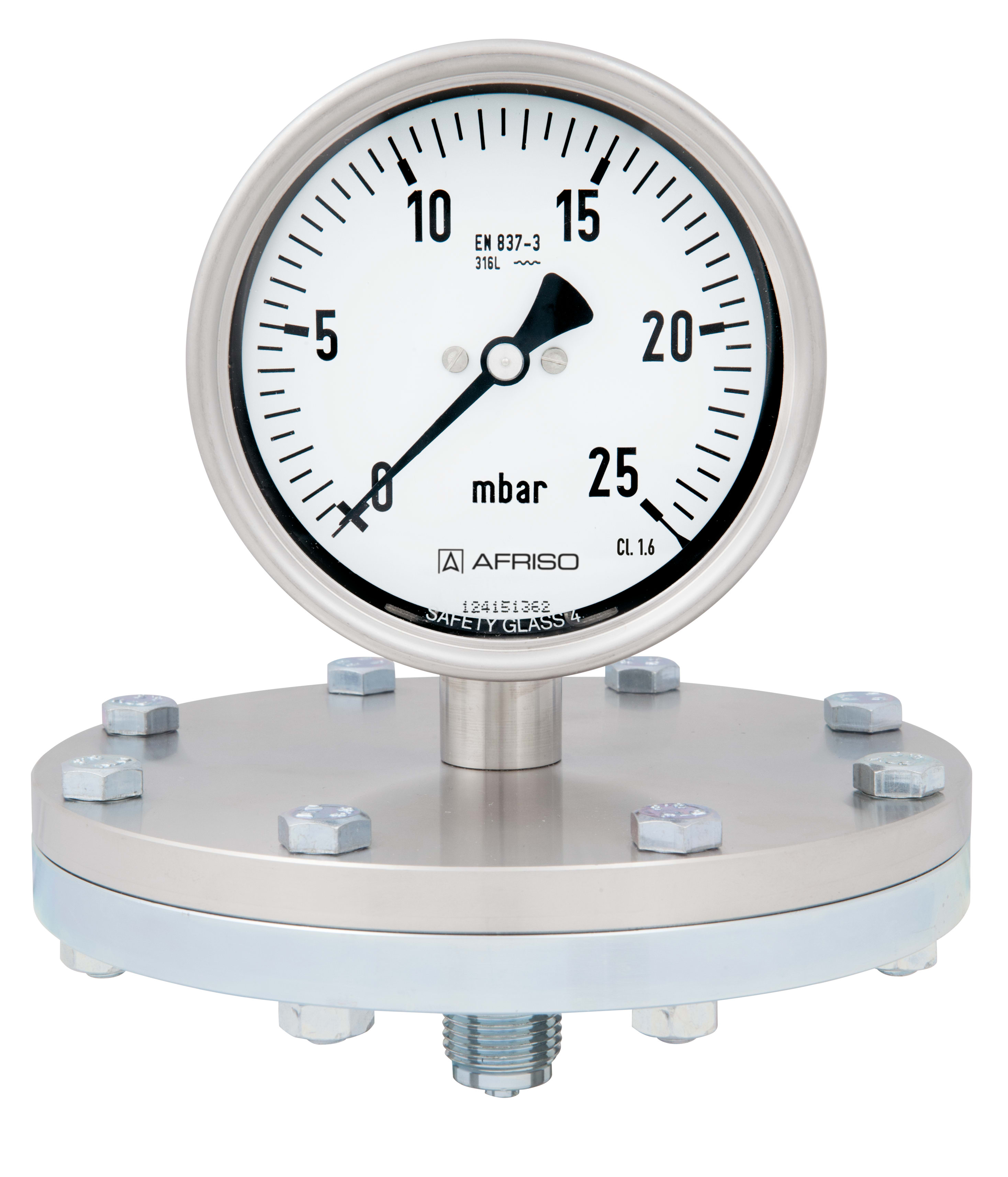

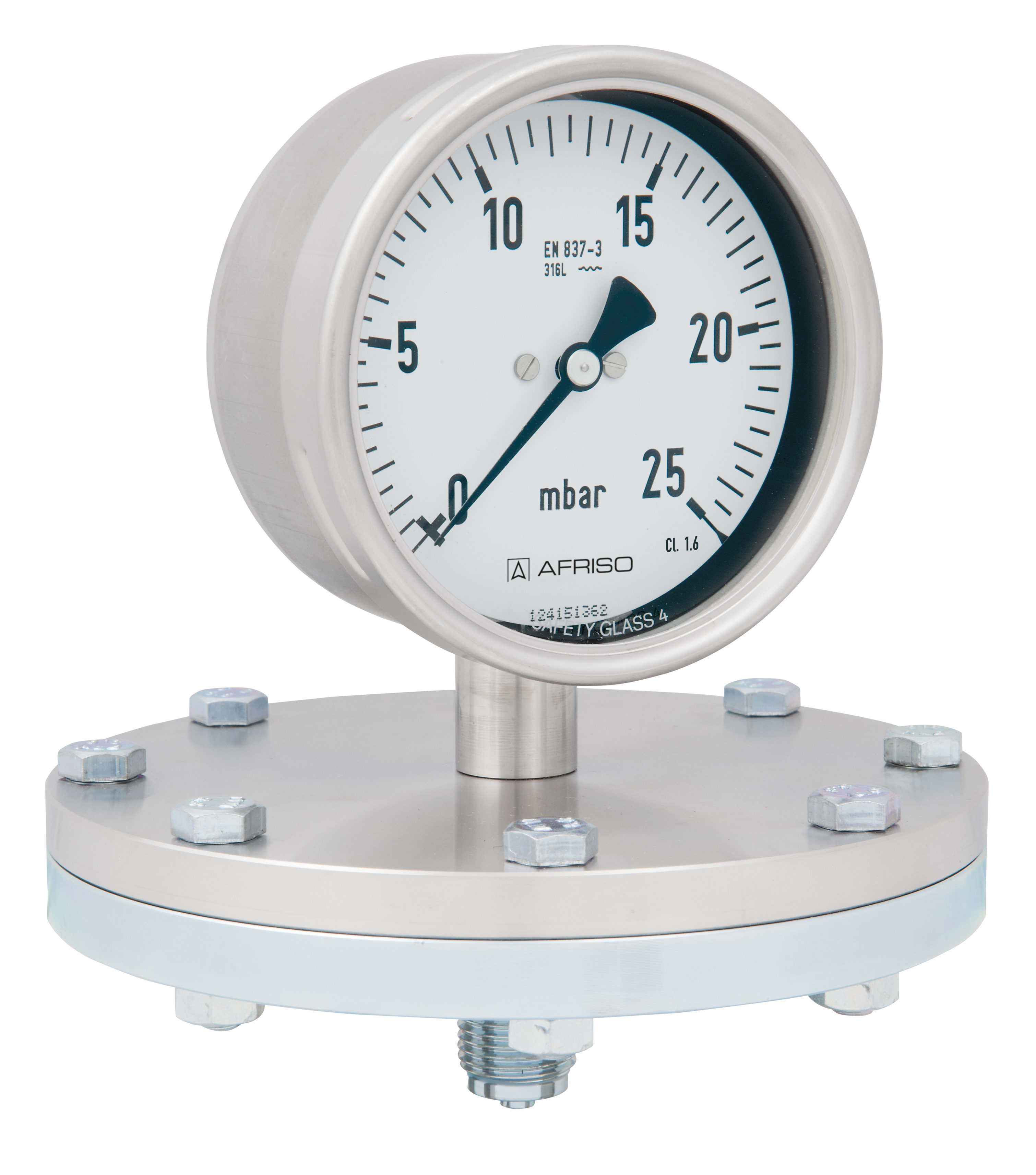

Plattenfeder-Standardmanometer Typ D4
| Gehäuse-⌀ | 100 mm |
|---|---|
| Genauigkeitsklasse | 1,6 |
| Norm | EN 837-3 |
- für niedrige Druckbereiche
- hohe Überdrucksicherheit
- robuste Ausführung
- optionale Flanschanschlüsse
Für gasförmige und flüssige, nicht aggressive Medien. Mit offenem Anschlussflansch auch für viskose und verunreinigte Medien. Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!
- Lagerware
- Fertigungsware
- Typ
- D4
- Nenngrösse
- 100 - 100
- Genauigkeitsklasse (EN 837-3/6)
- 1,6
- Anzeigebereiche (EN 837-3/5)
- siehe Bestelltabelle
- Verwendungsbereich
- ruhende Belastung:
- Skalenendwert
- dynamische Belastung:
- 0.9 x Skalenendwert
- Überdrucksicherheit
- ≤ 0.4 bar: mind. 1.3 x FS
- Temperatureinsatzbereich
- Medium:
- max. 100 °C
- Umgebung:
- -20/+60 °C
- Temperaturverhalten
- Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,8 %/10 K,
bei Temperaturabnahme ca. ± 0.8 %/10 K
vom jeweiligen Skalenendwert
- Schutzart
- IP 54 (EN 60529)
Standardausführung
- Anschluss
- Stahl, radial
- G½B, SW22 (EN 837-3/7.3)
- unterer Messflansch
- Stahl, verzinkt
- oberer Messflansch
- Edelstahl 304
- Messglied
- Plattenfeder
- Messflansch: Edelstahl 316 L
- Dichtung
- NBR (Perbunan)
- Zeigerwerk
- Messing
- Zifferblatt
- Aluminium, weiß
- Skalierung schwarz
- Zeiger
- Aluminium, schwarz
- Gehäuse
- Edelstahl 304, mit Druckentlastungsöffnung
- Bajonettring
- Edelstahl 304
- Sichtscheibe
- Instrumentenglas
Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.
Anschluss radial, Messflansch ⌀ 100
