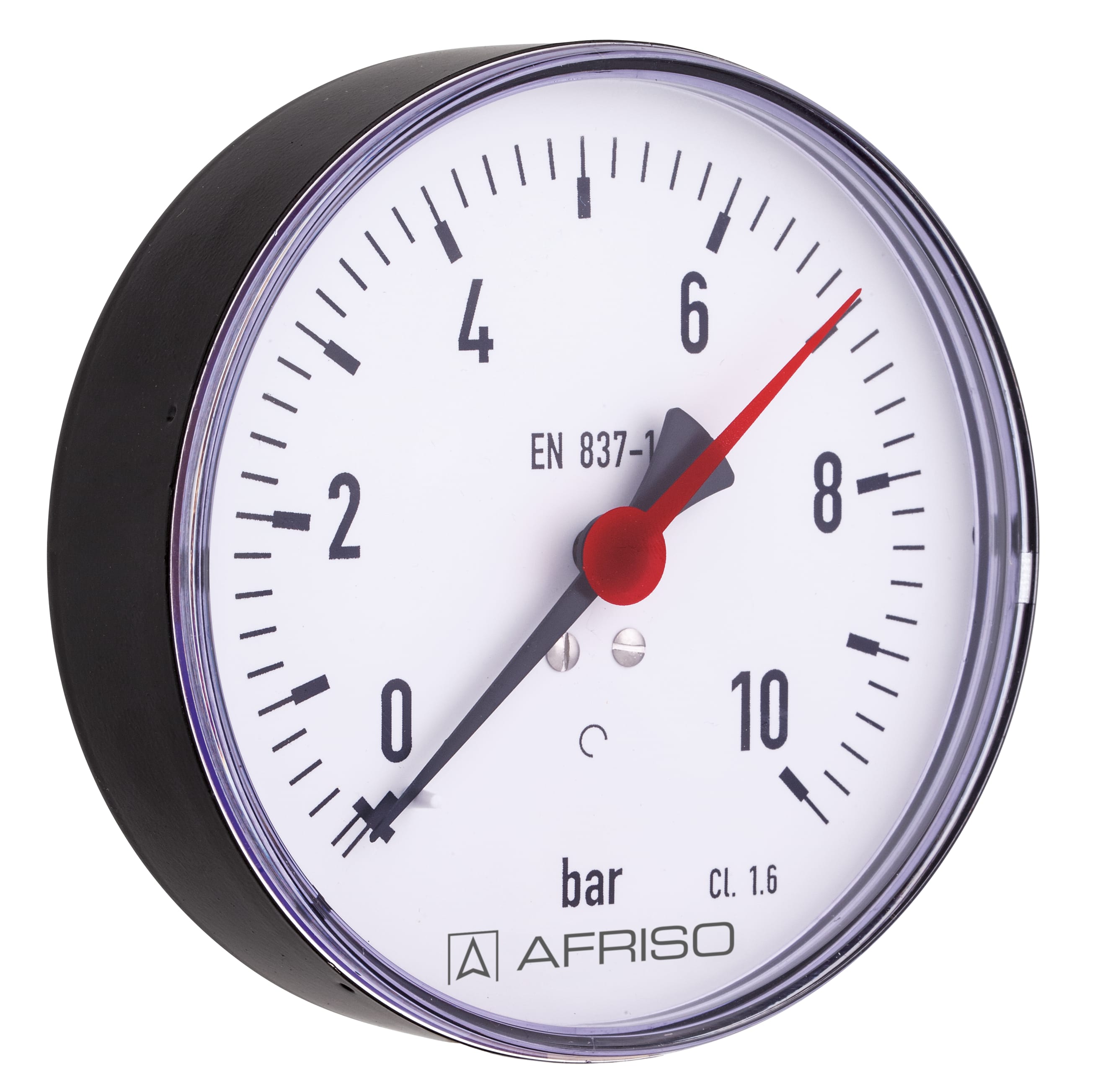

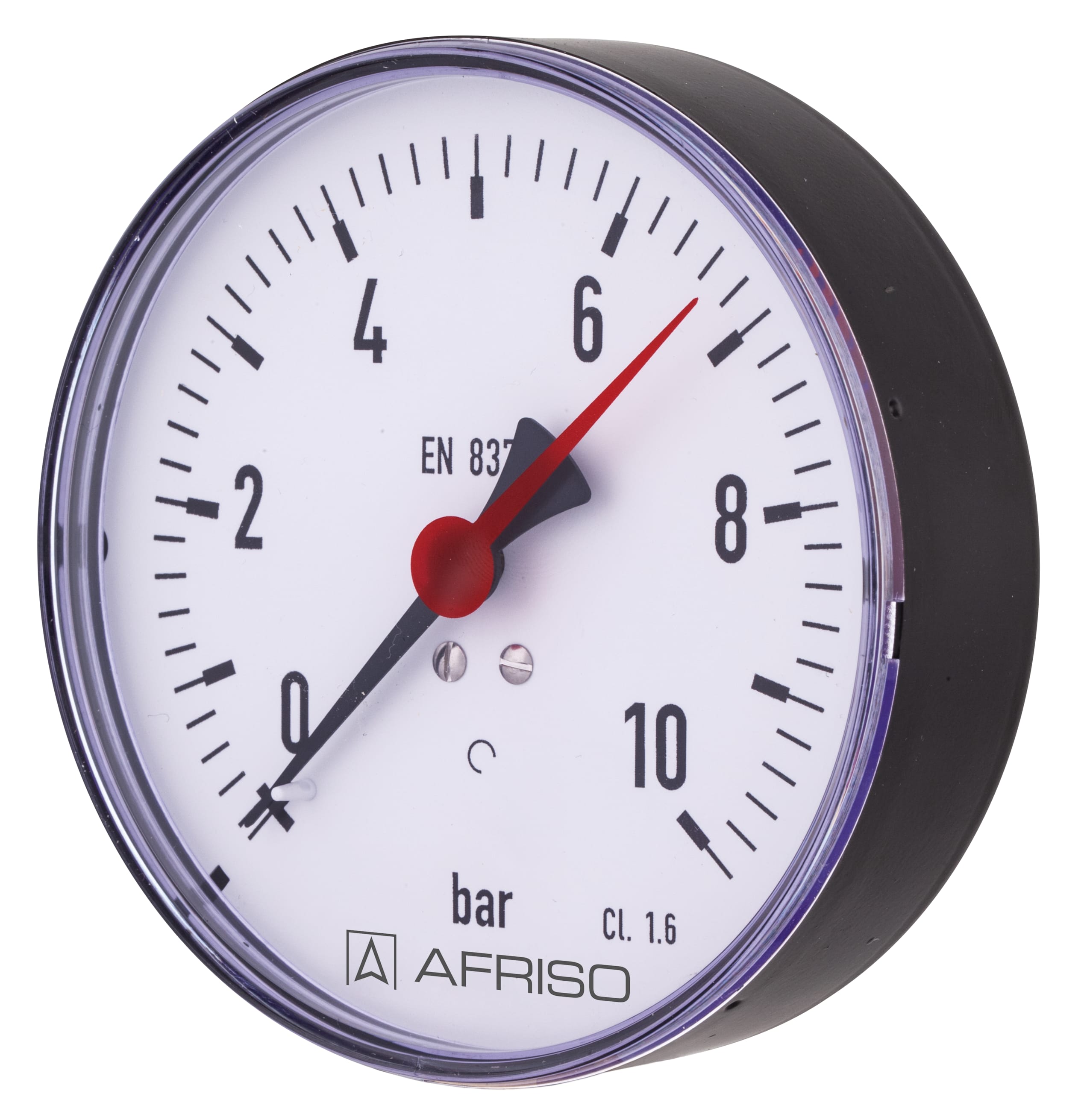

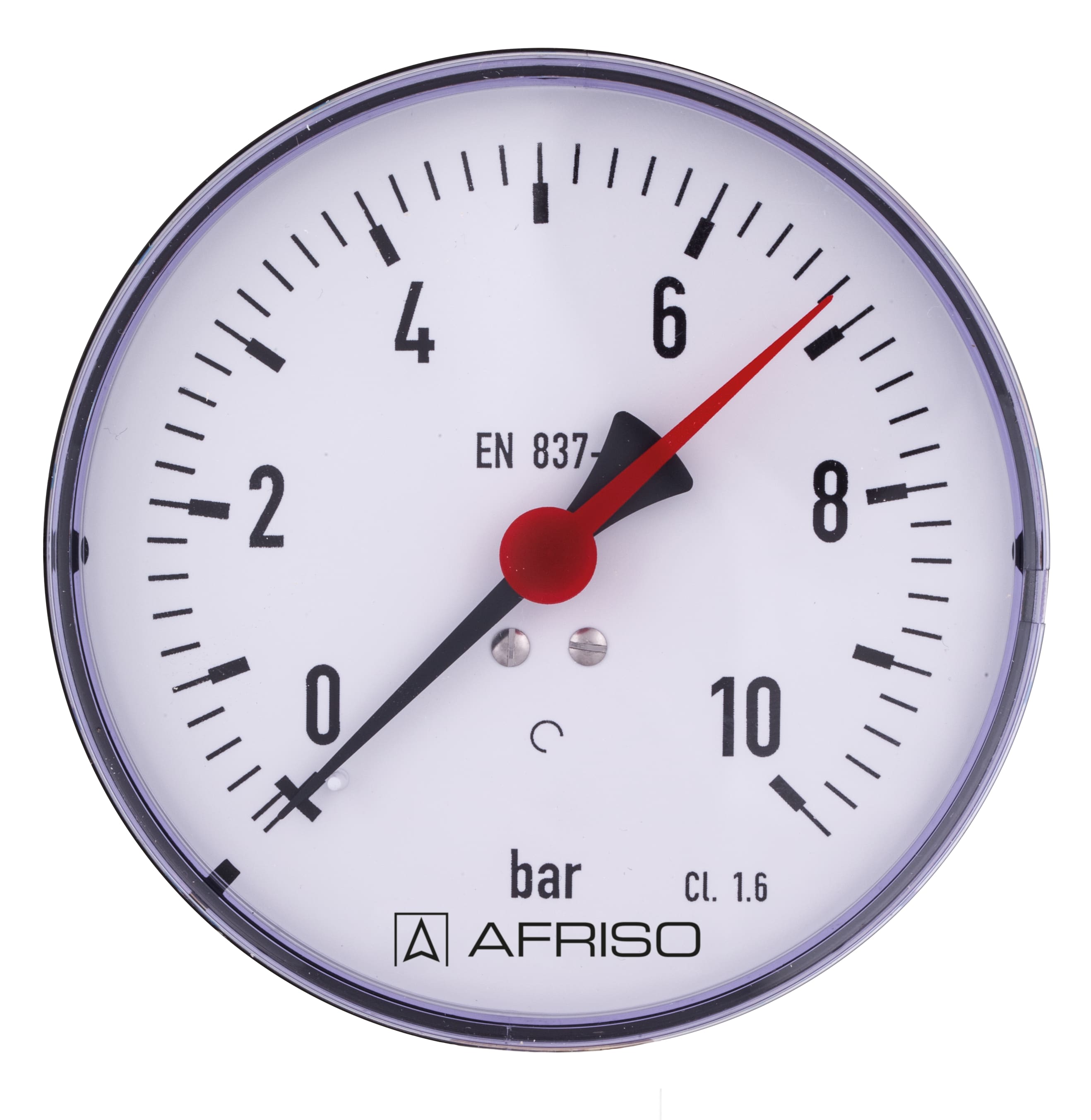

RF100 D211

Rohrfeder-Standardmanometer Typ D2

Ausführungen Betriebsanleitungen

Gehäuse-⌀ (Nenngrösse)100 mm
AnschlussG¼B
Ausrichtungaxial
Genauigkeitsklasse1,6
NormEN 837-1

  • für Pneumatik, Heizungstechnik (NG 40 - 50 - 63)
  • für Haustechnik und Maschinenbau (NG 80 - 100 - 160)
  • robustes Stahlgehäuse
  • Sichtscheibe mit verstellbarem Markenzeiger (NG 80 - 100)
  • mit Markenzeiger auf Zifferblatt (NG 160)
  • Genauigkeitsklasse 1.6
  • viele kundenspezifische Ausführungen lieferbar

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäss EN 837-2“ beachten!

AnzeigebereichEinbauartTypArtikelnummer
-1/0 bardirektRF100 D21185201211
-1/0.6 bardirektRF100 D21185202211
-1/+1.5 bardirektRF100 D21185203211
-1/+3 bardirektRF100 D21185204211
-1/+5 bardirektRF100 D21185205211
-1/+9 bardirektRF100 D21185206211
-1/+15 bardirektRF100 D21185207211
0/0.6 bardirektRF100 D21185209211
0/1 bardirektRF100 D21185210211
0/1.6 bardirektRF100 D21185211211
0/2.5 bardirektRF100 D21185212211
0/4 bardirektRF100 D21185213211
0/6 bardirektRF100 D21185214211
0/10 bardirektRF100 D21185215211
0/16 bardirektRF100 D21185216211
0/25 bardirektRF100 D21185217211
0/40 bardirektRF100 D21185218211
0/60 bardirektRF100 D21185219211
0/100 bardirektRF100 D21185220211
0/160 bardirektRF100 D21185221211
0/250 bardirektRF100 D21185222211
0/400 bardirektRF100 D21185223211
  • Lagerware
  • Fertigungsware

Typ
D2
Nenngrösse
100
Genauigkeitsklasse (EN 837-1/6)
1,6
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
¾ x Skalenendwert
dynamische Belastung:
⅔ x Skalenendwert
kurzzeitig:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0.4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 32 (EN 60529)

Standardausführung

Anschluss
Messing, axial
Messglied
Rohrfeder, Kupferlegierung
≤ 60 bar:
Kreisformfeder
> 60 bar:
Schraubenformfeder
Zeigerwerk
Messing
Zifferblatt
NG 100:
Kunststoff, weiß
Skalierung
D211:
schwarz
Zeiger
NG 100:
Kunststoff, schwarz
Gehäuse
Stahlblech, schwarz
Sichtscheibe
NG 100:
Kunststoff, eingeclipst, mit verstellbarem roten Markenzeiger
