RF100KTGly D802

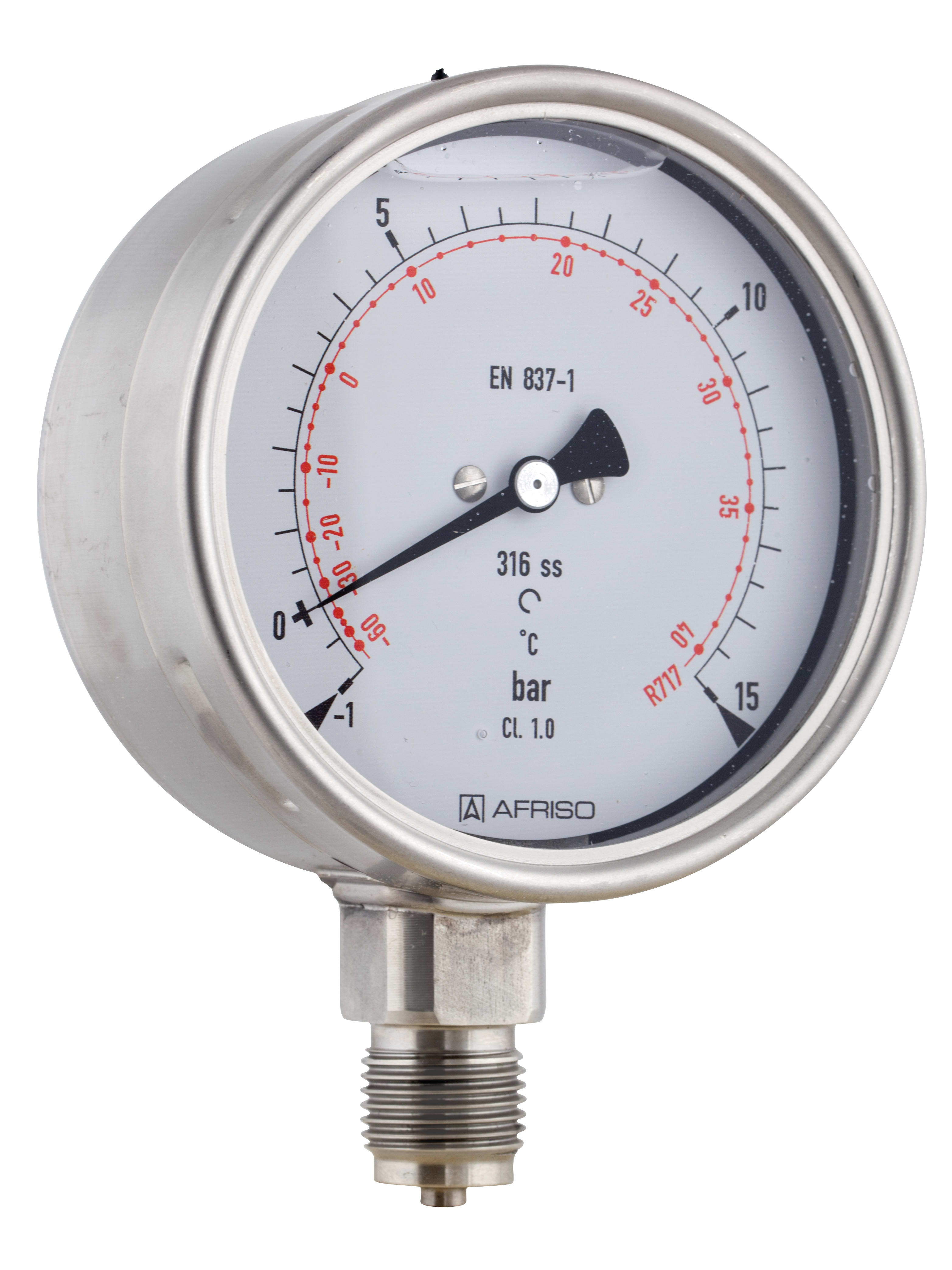

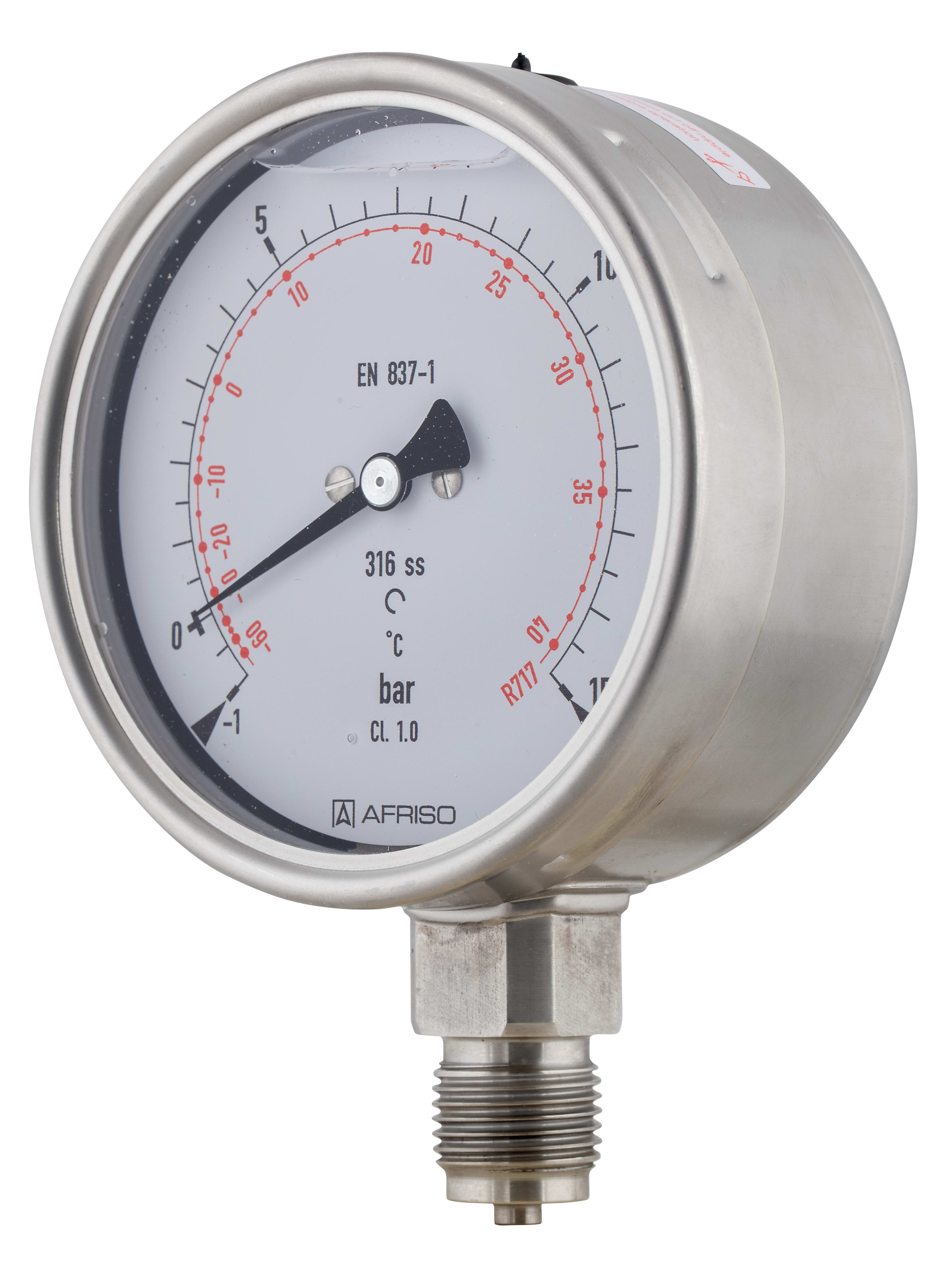

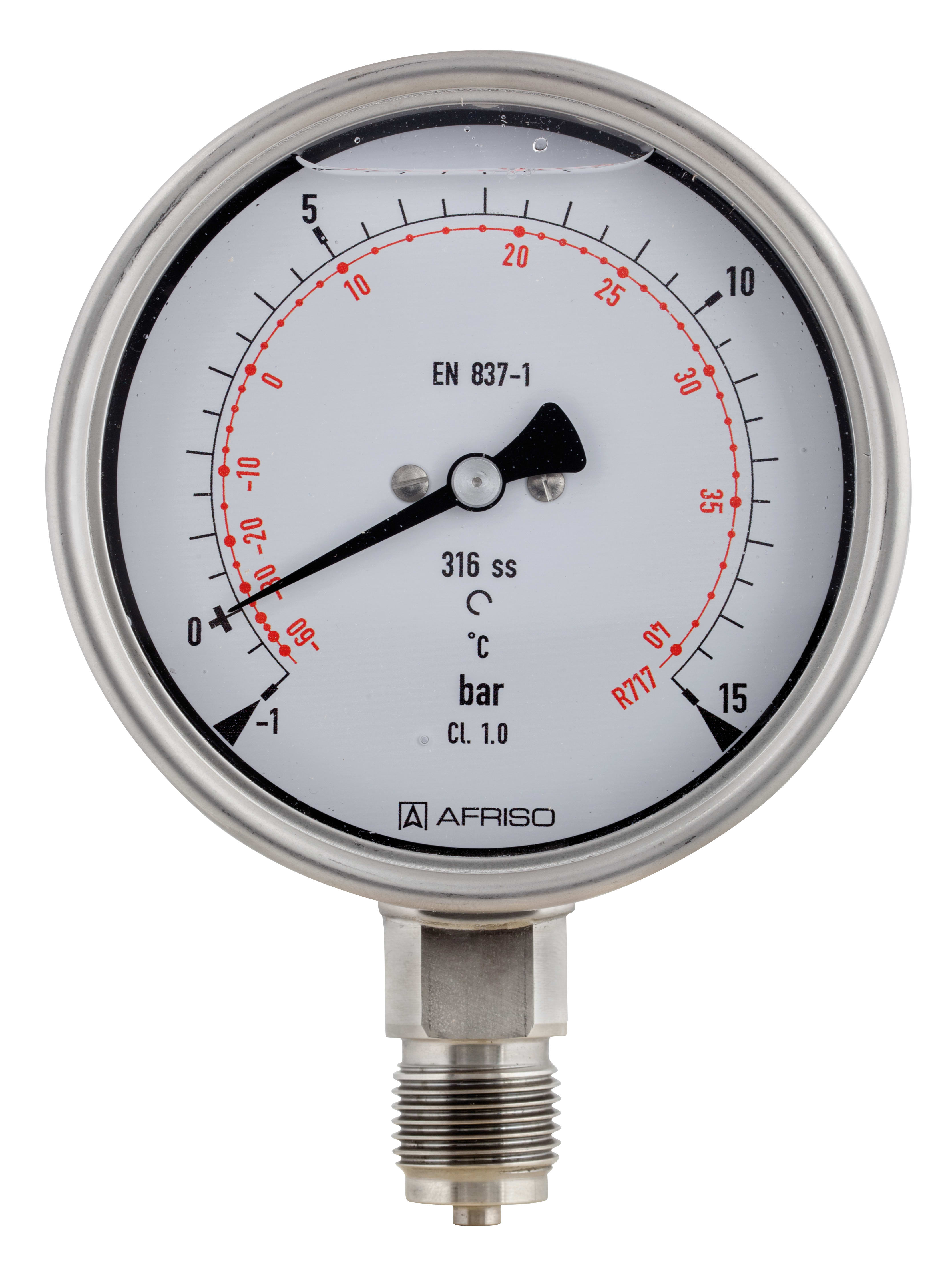

Rohrfeder-Standardmanometer für die Kältetechnik Typ D8 mit Glyzerinfüllung
| Gehäuse-⌀ | 100 mm |
|---|---|
| Anschluss | G½B |
| Ausrichtung | radial |
| Genauigkeitsklasse | 1,0 |
- einsetzbar bei starken Vibrationen und hohen dynamischen Druckbelastungen
- längere Lebensdauer durch geringeren Verschleiss und Korrosionsschutz des Messsystems
- verschiedene Kältemittel messbar durch Mehrfachskalen
- DNV- und GOSSTANDART-zertifiziert
Zur gleichzeitigen Messung von Dampfdrücken und -temperaturen in der Kältetechnik.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!
- Typ
- D8
- Nenngrösse
- 100 - 100
- Genauigkeitsklasse (EN 837-1/6)
- 1,0
- Anzeigebereiche
- -1/+12.5 bar
- Temperaturskalen
- für Kältemittel:
- R 717 (NH3)
- Verwendungsbereich
- ruhende Belastung:
- ¾ x Skalenendwert
- dynamische Belastung:
- ⅔ x Skalenendwert
- kurzzeitig:
- Skalenendwert
- Temperatureinsatzbereich
- Medium:
- gemäss Kältemittel
- Umgebung:
- -20/+60 °C
- Temperaturverhalten
- Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0.4 %/10 K
vom jeweiligen Skalenendwert
- Schutzart
- IP 54 (EN 60529)
Standardausführung
- Anschluss
- Edelstahl 316 Ti/316 L, radial
- G½B
- Messglied
- Rohrfeder, Edelstahl 316 Ti/316 L
- Kreisformfeder
- Zeigerwerk
- Messing
- Zifferblatt
- Aluminium, weiß
- Druckskalierung schwarz
- Temperaturskalierung farbig
- Zeiger
- Aluminium, schwarz
- Gehäuse

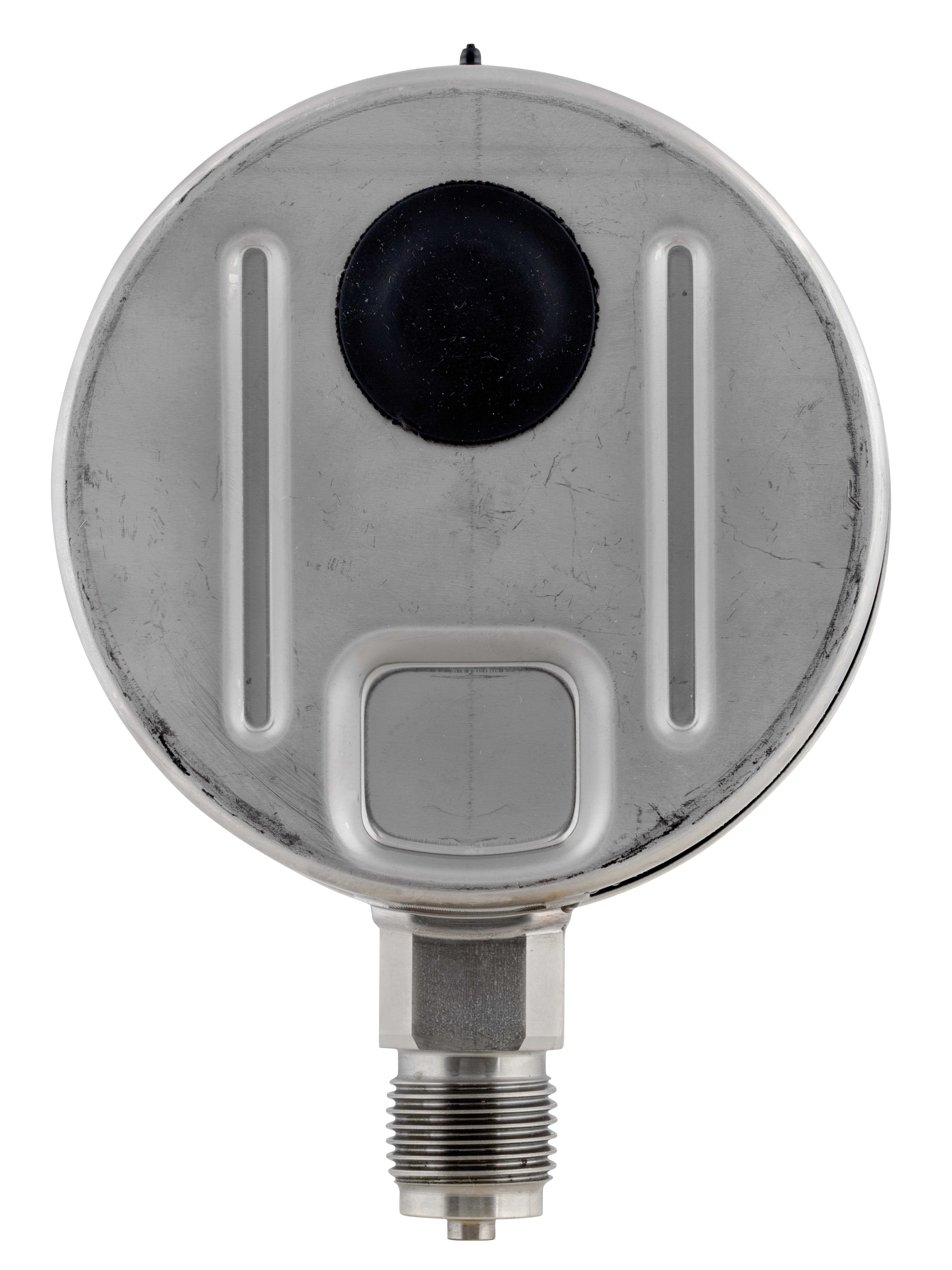

- Edelstahl 304, mit Druckentlastungsöffnung
- Bördelring
- Edelstahl 304
- Sichtscheibe
- Kunststoff
- Füllflüssigkeit
- Glyzerin (99.5 %)
Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.
Anschluss radial
