RF130PGGly D602

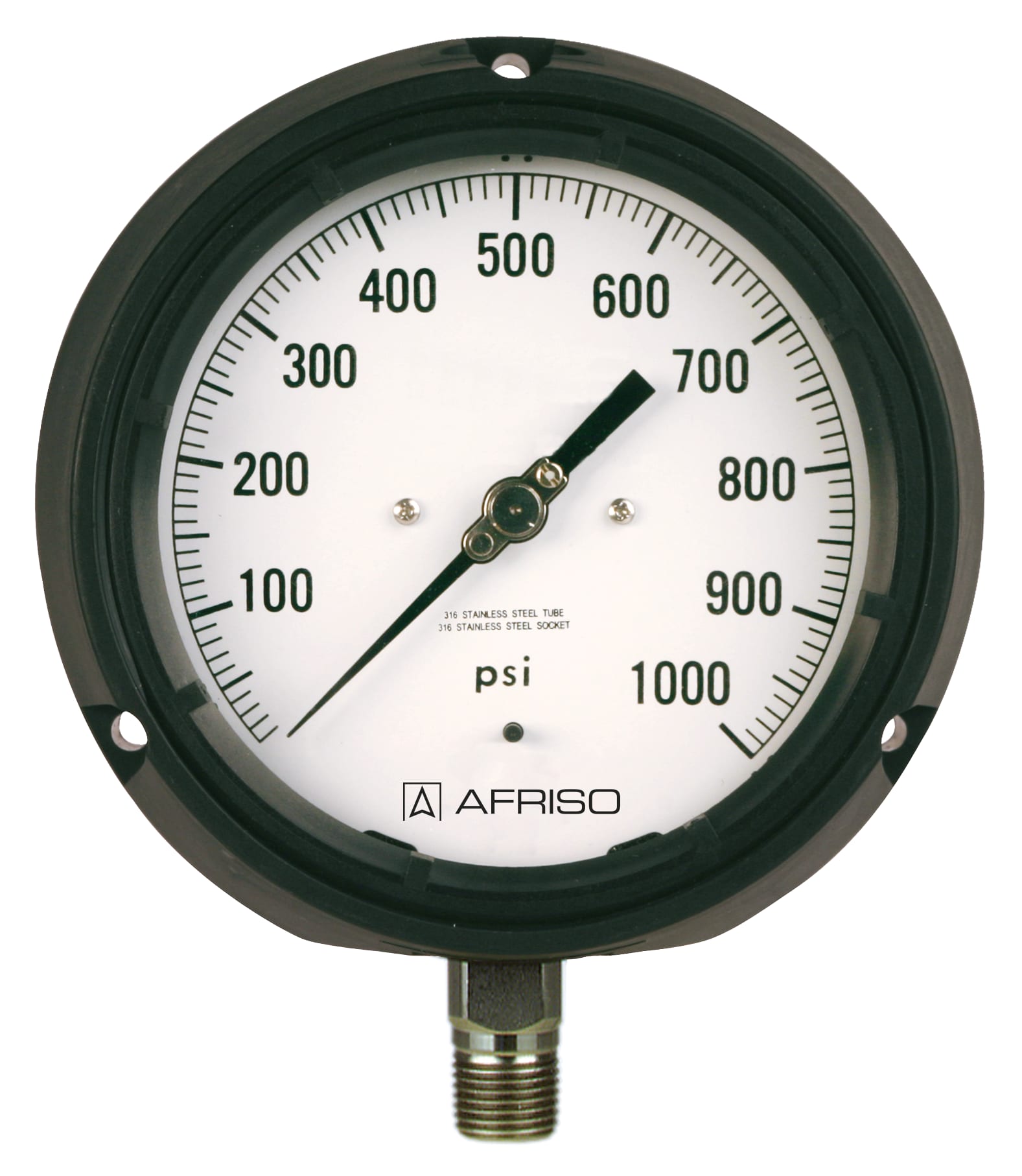

Rohrfeder-Standardmanometer Typ D6
| Gehäuse-⌀ | 4.5 " |
|---|---|
| Anschluss | ½-14 NPT |
| Ausrichtung | radial |
| Genauigkeitsklasse | Grade 2A |
| Norm | ASME B 40.1 |
- extrem robustes Druckmessgerät für Off- und Onshore-Einsatz
- glasfaserverstärktes Sicherheitsgehäuse mit bruchsicherer Trennwand und ausblasbarer Rückwand
- integrierte Druckausgleichmembrane
- mit Helium dichtheitsgeprüft
- GOSSTANDART zertifiziert
Für gasförmige und flüssige, aggressive, nicht hochviskose und nicht kristallisierende Medien. Speziell für die ölverarbeitende und chemische Industrie.
- Lagerware
- Fertigungsware
- Typ
- D6
- Nenngrösse
- 4.5 - 4.5
- Genauigkeitsklasse (ASME B 40.100)
- Grade 2A (entspricht Kl. 0.5)
- Anzeigebereiche (EN 837-1/5)
- siehe Bestelltabelle
- Verwendungsbereich
- ruhende Belastung:
- Skalenendwert
- dynamische Belastung:
- 0.9 x Skalenendwert
- kurzzeitig:
- 1.3 x Skalenendwert
- Temperatureinsatzbereich
- Medium:
- max. 100 °C
- Umgebung:
- -20/+65 °C
- Temperaturverhalten
- Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0.4 %/10 K
vom jeweiligen Skalenendwert
- Schutzart
- IP 67 (EN 60529)
Standardausführung
- Anschluss
- Edelstahl 316 L: D602
- radial
- Messglied
- Rohrfeder, Edelstahl 316 Ti/316 L
- ≤ 60 bar:
- Kreisformfeder
- > 60 bar:
- Schraubenformfeder
- dichtheitsgeprüft mit Helium
- Zeigerwerk
- Edelstahl
- Zifferblatt
- Aluminium, weiß
- Skalierung schwarz
- Zeiger
- Mikro-Verstellzeiger
- Messing, schwarz
- Gehäuse
- PP-GF20, schwarz
- mit bruchsicherer Trennwand und ausblasbarer Rückwand,
Befestigungsrand hinten integriert
- Schraubring
- PP-GF20, schwarz innenliegend
- Sichtscheibe
- Kunststoff (PMMA)
- Füllflüssigkeit
- Glyzerin (99.5 %)
Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.
Anschluss radial
