RF160 D201

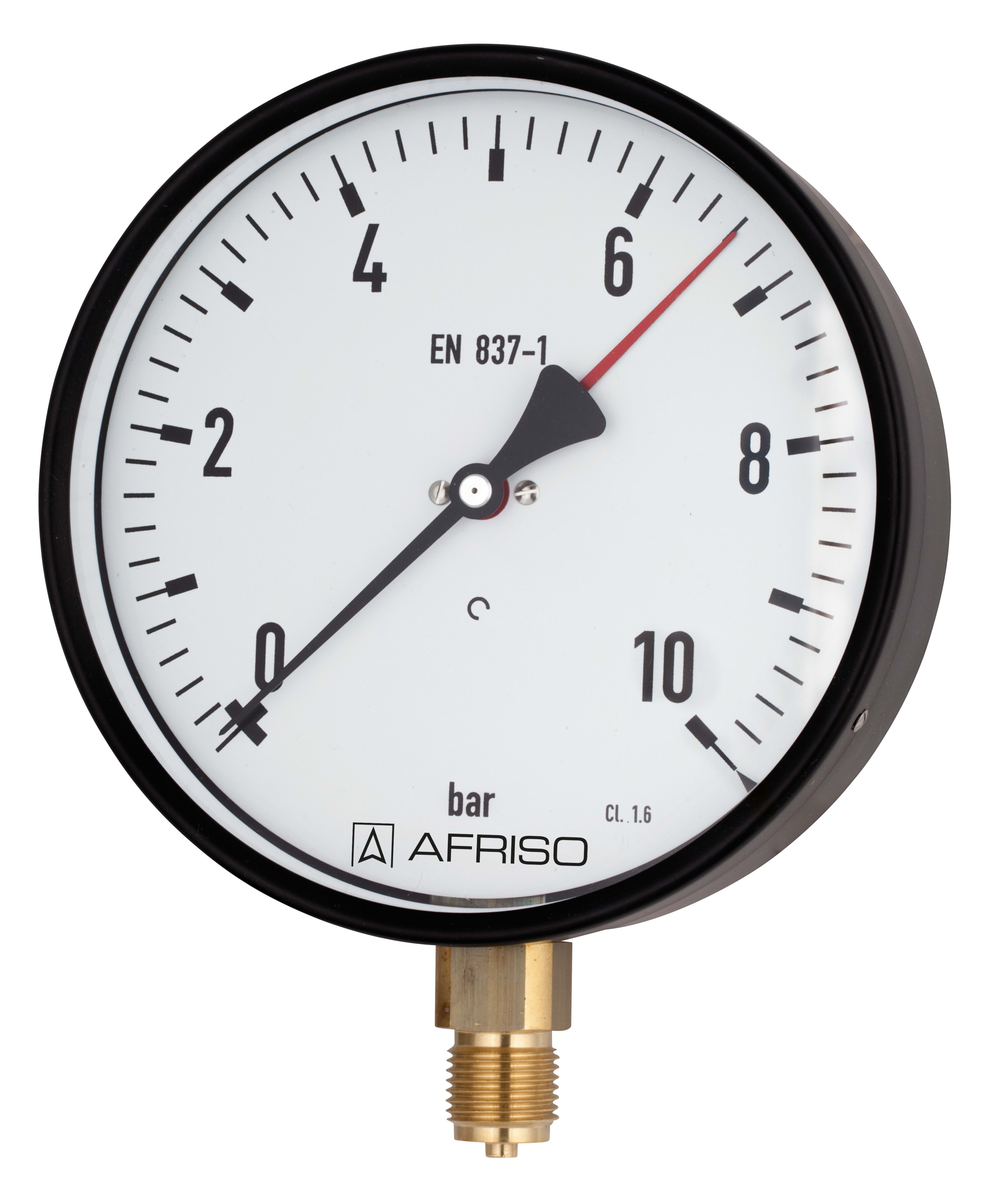

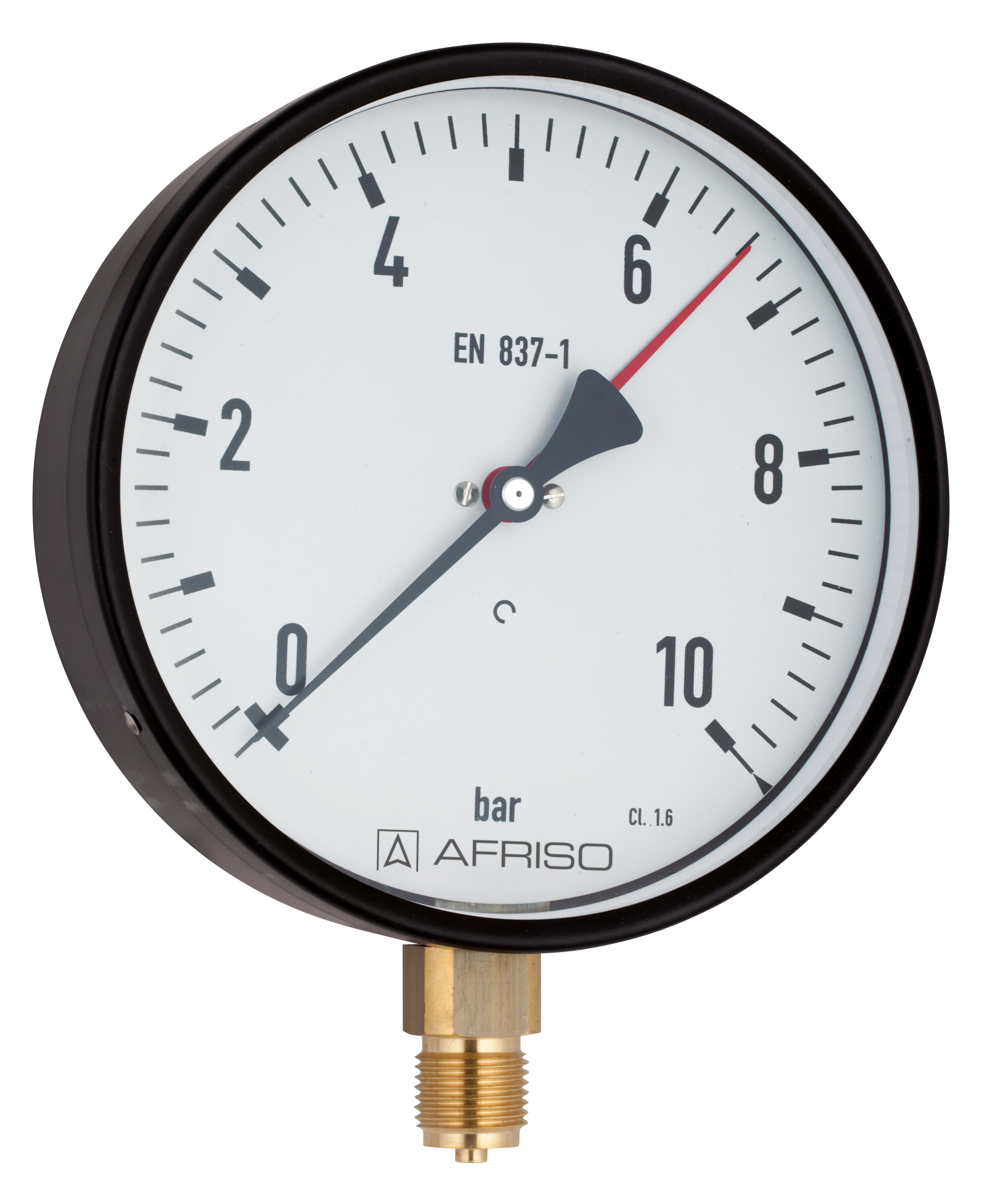

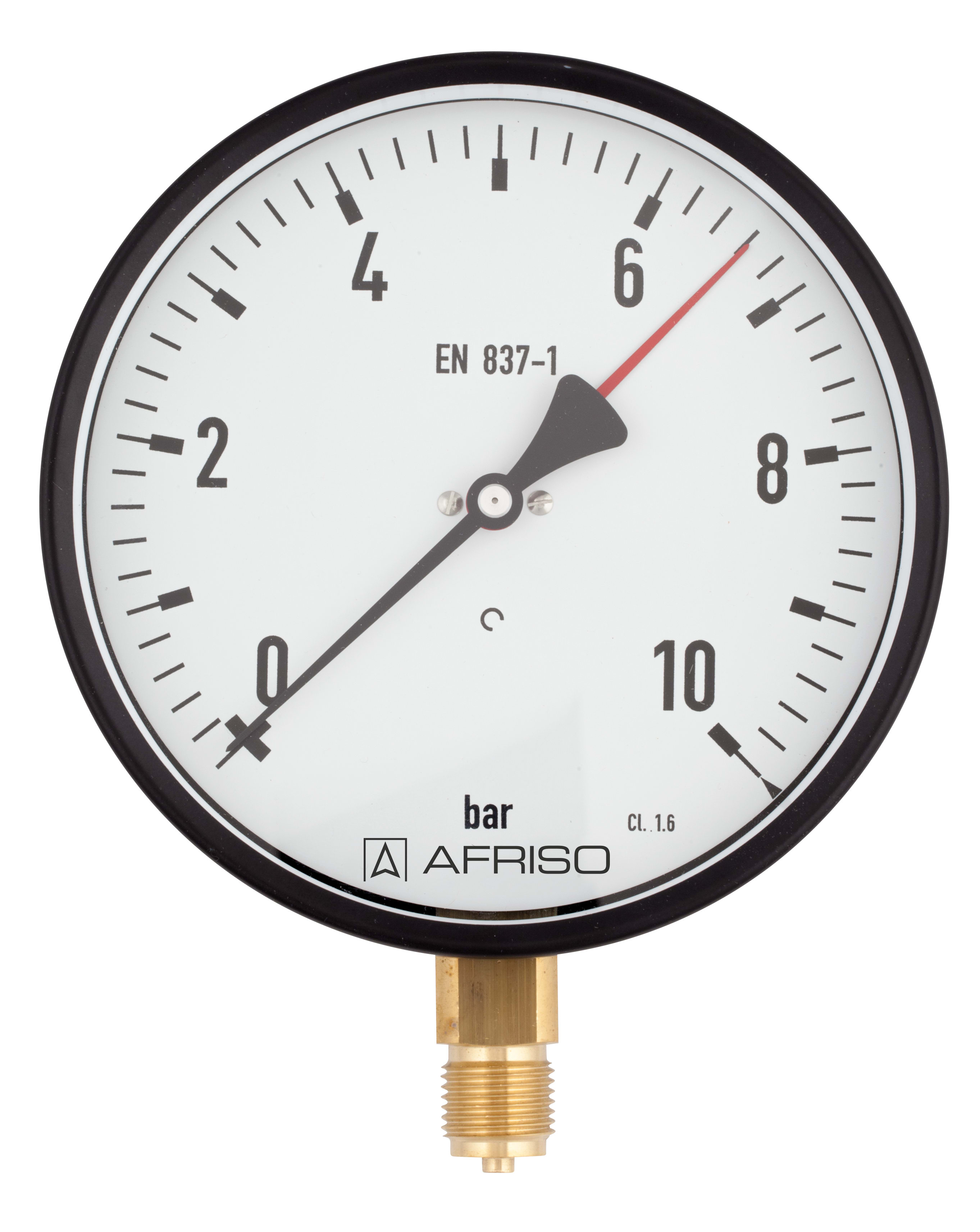

Rohrfeder-Standardmanometer Typ D2

Ausführungen Betriebsanleitungen

Gehäuse-⌀ (Nenngrösse)160 mm
AnschlussG½B
Ausrichtungradial
Genauigkeitsklasse1,6
NormEN 837-1

  • für Pneumatik, Heizungstechnik (NG 40 - 50 - 63)
  • für Haustechnik und Maschinenbau (NG 80 - 100 - 160)
  • robustes Stahlgehäuse
  • Sichtscheibe mit verstellbarem Markenzeiger (NG 80 - 100)
  • mit Markenzeiger auf Zifferblatt (NG 160)
  • Genauigkeitsklasse 1.6
  • viele kundenspezifische Ausführungen lieferbar

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäss EN 837-2“ beachten!

AnzeigebereichEinbauartTypArtikelnummer
-1/0 bardirektRF160 D20185251201
-1/0.6 bardirektRF160 D20185252201
-1/+1.5 bardirektRF160 D20185253201
-1/+3 bardirektRF160 D20185254201
-1/+5 bardirektRF160 D20185255201
-1/+9 bardirektRF160 D20185256201
-1/+15 bardirektRF160 D20185257201
0/0.6 bardirektRF160 D20185259201
0/1 bardirektRF160 D20185260201
0/1.6 bardirektRF160 D20185261201
0/2.5 bardirektRF160 D20185262201
0/4 bardirektRF160 D20185263201
0/6 bardirektRF160 D20185264201
0/10 bardirektRF160 D20185265201
0/16 bardirektRF160 D20185266201
0/25 bardirektRF160 D20185267201
0/40 bardirektRF160 D20185268201
  • Lagerware
  • Fertigungsware

Typ
D2
Nenngrösse
160
Genauigkeitsklasse (EN 837-1/6)
1,6
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
¾ x Skalenendwert
dynamische Belastung:
⅔ x Skalenendwert
kurzzeitig:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0.4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 32 (EN 60529)

Standardausführung

Anschluss
Messing, radial
Messglied
Rohrfeder, Kupferlegierung
≤ 60 bar:
Kreisformfeder
> 60 bar:
Schraubenformfeder
Zeigerwerk
Messing
Zifferblatt
NG 160:
Aluminium, weiß
Skalierung
D201:
schwarz
Zeiger
NG 160:
Aluminium, schwarz
Gehäuse
Stahlblech, schwarz
Übersteckring
NG 160:
Stahlblech, schwarz
Sichtscheibe
NG 160:
Instrumentenglas, mit verstellbarem roten Markenzeiger
