RF160F D401

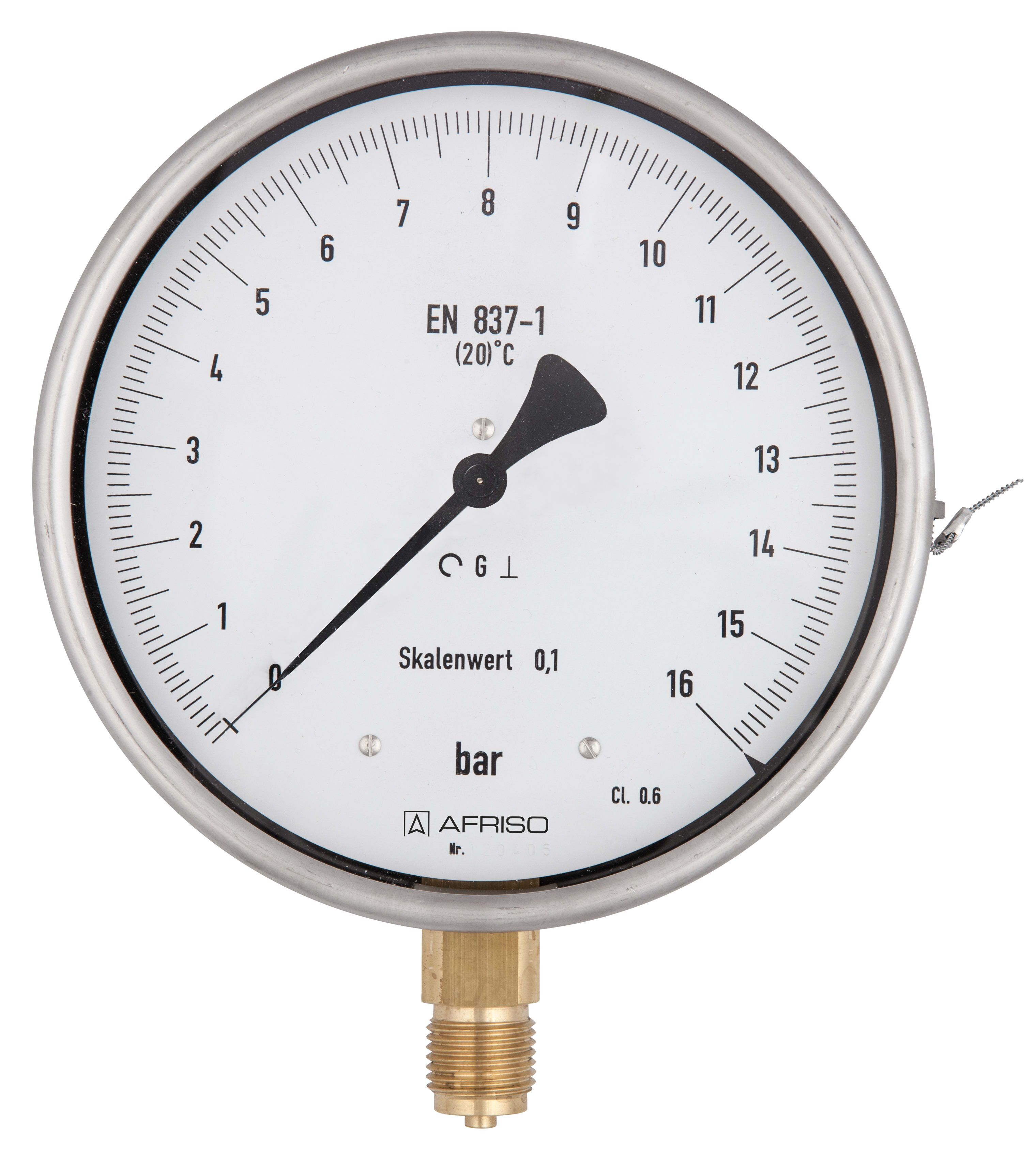

Rohrfeder-Feinmessmanometer Typ D4

Ausführungen Betriebsanleitungen

Gehäuse-⌀ (Nenngrösse)160 mm
AnschlussG½B
Ausrichtungradial
Genauigkeitsklasse0,6
NormEN 837-1

  • hohe Messgenauigkeit (Klasse 0.6)
  • verplombbares Gehäuse
  • Seriennummer auf Zifferblatt
  • geeignet als Messmittel gemäss QM-Anforderungen
  • DNV- und GOSSTANDART-zertifiziert

Für gasförmige und flüssige, nicht aggressive, nicht hochviskose und nicht kristallisierende Medien. Für hohe Messgenauigkeit.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäss EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-1/0 bardirektRF160F D40185701401
-1/0.6 bardirektRF160F D40185702401
-1/+1.5 bardirektRF160F D40185703401
-1/+3 bardirektRF160F D40185704401
-1/+5 bardirektRF160F D40185705401
-1/+9 bardirektRF160F D40185706401
-1/+15 bardirektRF160F D40185707401
0/0.6 bardirektRF160F D40185709401
0/1 bardirektRF160F D40185710401
0/1.6 bardirektRF160F D40185711401
0/2.5 bardirektRF160F D40185712401
0/4 bardirektRF160F D40185713401
0/6 bardirektRF160F D40185714401
0/10 bardirektRF160F D40185715401
0/16 bardirektRF160F D40185716401
0/25 bardirektRF160F D40185717401
0/40 bardirektRF160F D40185718401
0/60 bardirektRF160F D40185719401
0/100 bardirektRF160F D40185720401
0/160 bardirektRF160F D40185721401
0/250 bardirektRF160F D40185722401
0/400 bardirektRF160F D40185723401
  • Lagerware
  • Fertigungsware

Typ
D4
Nenngrösse
160
Genauigkeitsklasse (EN 837-1/6)
0,6
Anzeigebereiche
siehe Bestelltabelle
Justagemedium
≤ 40 bar:
Luft
> 40 bar:
Wasser
Verwendungsbereich
ruhende Belastung:
Skalenendwert
dynamische Belastung:
0.9 x Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0.4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 54 (EN 60529)

Standardausführung

Anschluss
Messing, radial
Messglied
Rohrfeder
≤ 60 bar:
Kreisformfeder, Kupferlegierung
> 60 bar:
Schraubenformfeder, Edelstahl 316 Ti/316 L
Zeigerwerk
Messing/Neusilber, steingelagert
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Schneidenzeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304
Bajonettring
Edelstahl 304
Sichtscheibe
Kunststoff (PMMA)
