RF160I D401

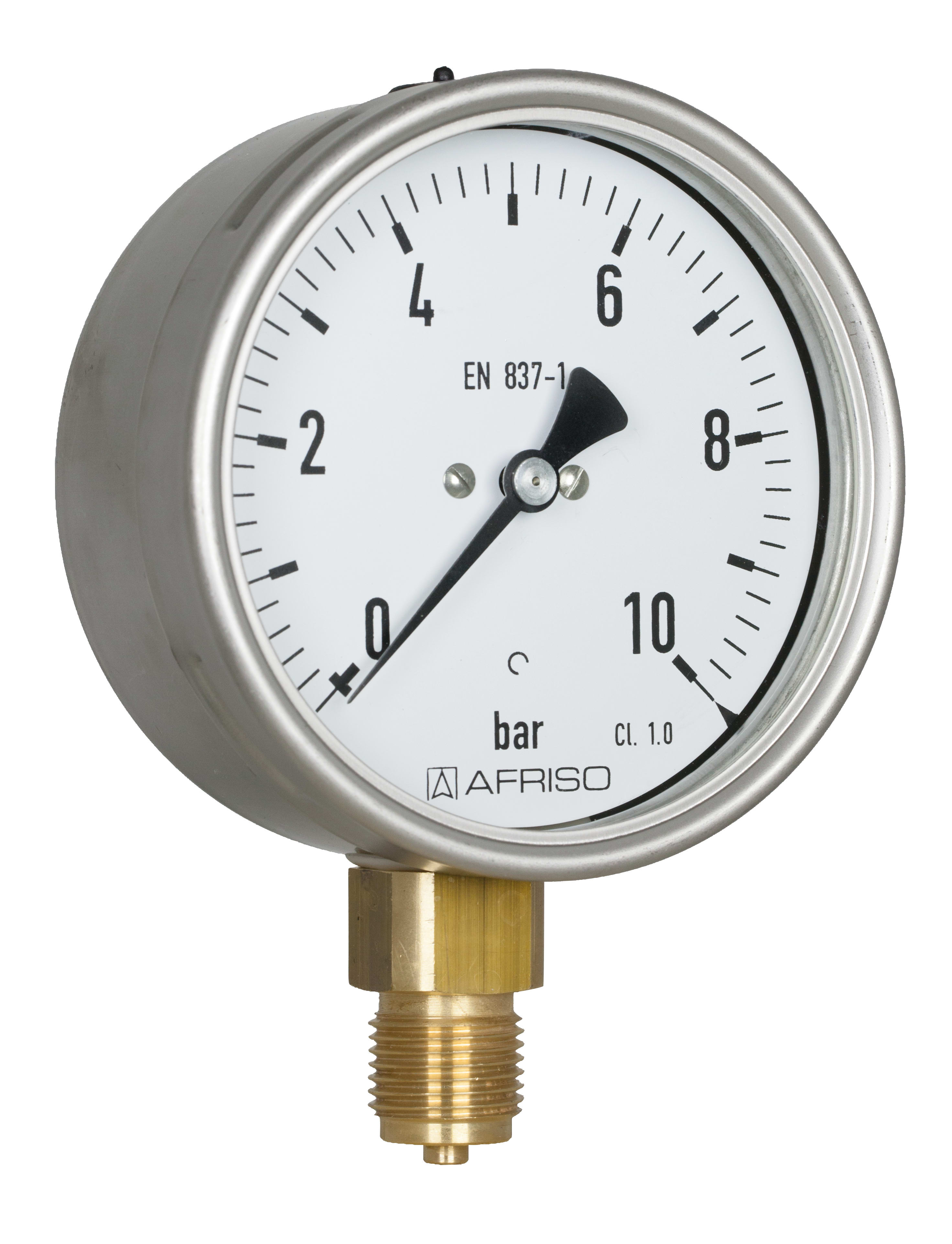

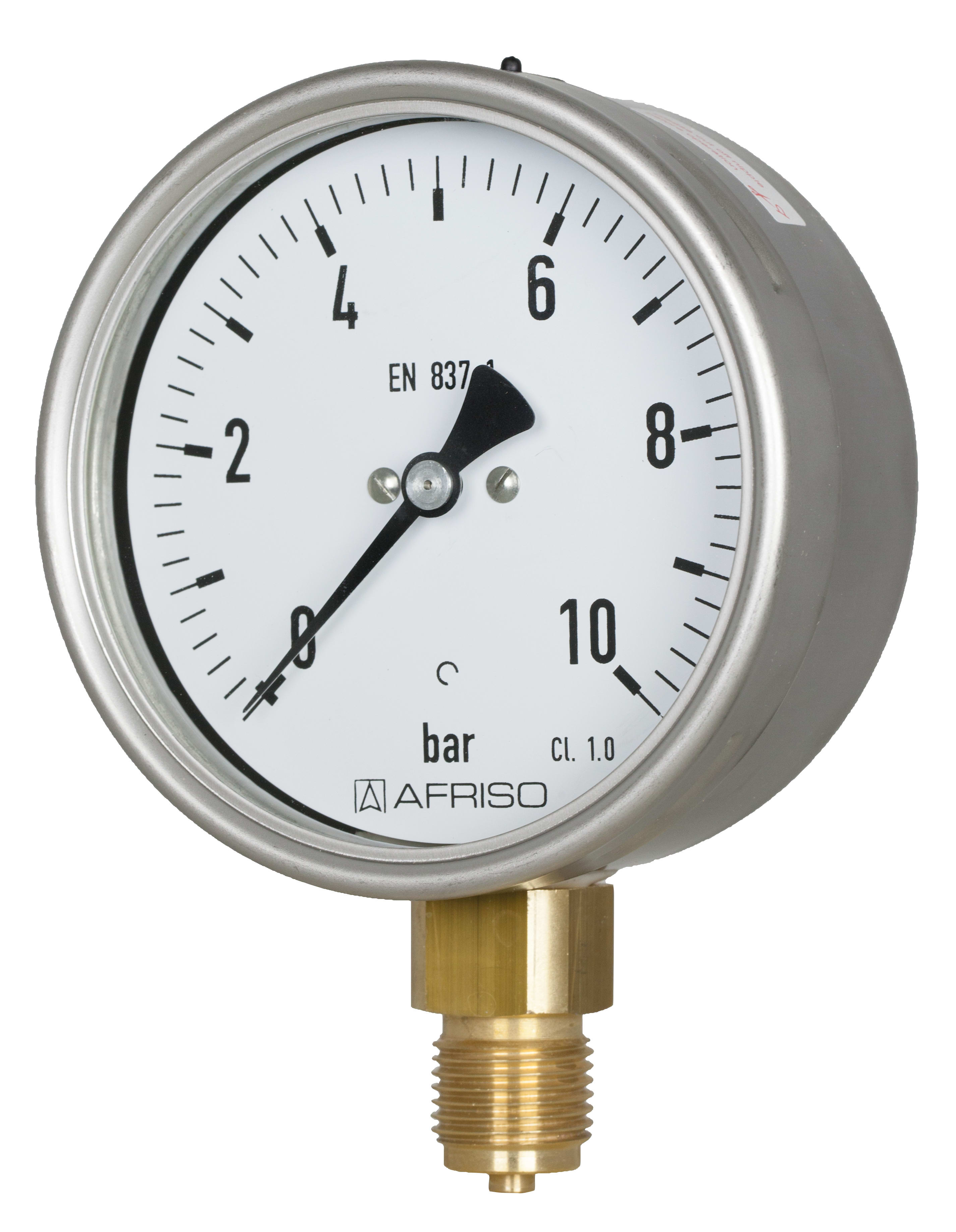

Rohrfeder-Industriemanometer Typ D4

Ausführungen Betriebsanleitung

Gehäuse-⌀160 mm
AnschlussG½B
Ausrichtungradial
Genauigkeitsklasse1,0
NormEN 837-1

  • für Maschinen- und Anlagenbau
  • robustes Bajonettringgehäuse aus Edelstahl
  • mit Grenzsignalgeber ausrüstbar
  • DNV-GL- und GOSSTANDART-zertifiziert

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen. Für hohe Messgenauigkeit und raue Einsatzbedingungen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-1/0 bardirektRF160I D40185351401
-1/0.6 bardirektRF160I D40185352401
-1/+1.5 bardirektRF160I D40185353401
-1/+3 bardirektRF160I D40185354401
-1/+5 bardirektRF160I D40185355401
-1/+9 bardirektRF160I D40185356401
-1/+15 bardirektRF160I D40185357401
0/0.6 bardirektRF160I D40185359401
0/1 bardirektRF160I D40185360401
0/1.6 bardirektRF160I D40185361401
0/2.5 bardirektRF160I D40185362401
0/4 bardirektRF160I D40185363401
0/6 bardirektRF160I D40185364401
0/10 bardirektRF160I D40185365401
0/16 bardirektRF160I D40185366401
0/25 bardirektRF160I D40185367401
0/40 bardirektRF160I D40185368401
0/60 bardirektRF160I D40185369401
0/100 bardirektRF160I D40185370401
0/160 bardirektRF160I D40185371401
0/250 bardirektRF160I D40185372401
0/400 bardirektRF160I D40185373401
0/600 bardirektRF160I D40185374401
0/1 000 bardirektRF160I D40185375401
  • Lagerware
  • Fertigungsware

Typ
D4
Nenngrösse
160 - 160
Genauigkeitsklasse (EN 837-1/6)
1,0
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung
≤ 600 bar:
Skalenendwert
> 600 bar:
¾ x Skalenendwert
dynamische Belastung
≤ 600 bar:
0.9 x Skalenendwert
> 600 bar:
⅔ x Skalenendwert
kurzzeitig
≤ 600 bar:
1.3 x Skalenendwert
> 600 bar:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0.4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 54 (EN 60529)

Standardausführung

Anschluss
Messing, radial
Messglied
Rohrfeder
≤ 60 bar:
Kreisformfeder, Kupferlegierung
> 60 bar:
Schraubenformfeder, Edelstahl 316 Ti/316 L
Zeigerwerk
Messing
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304, mit Druckentlastungsöffnung
Bajonettring
Edelstahl 304
Sichtscheibe
Instrumentenglas

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

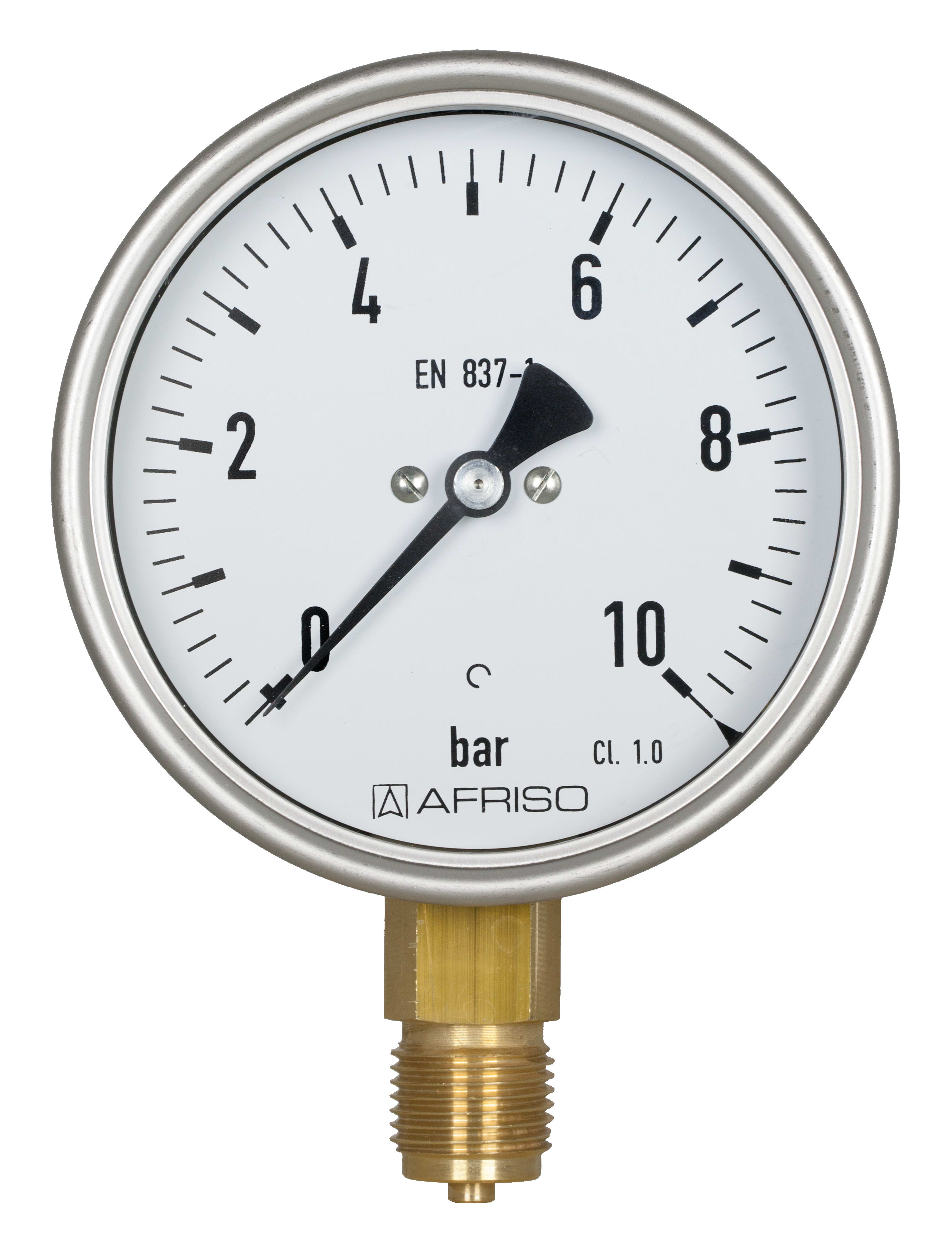

Anschluss radial
