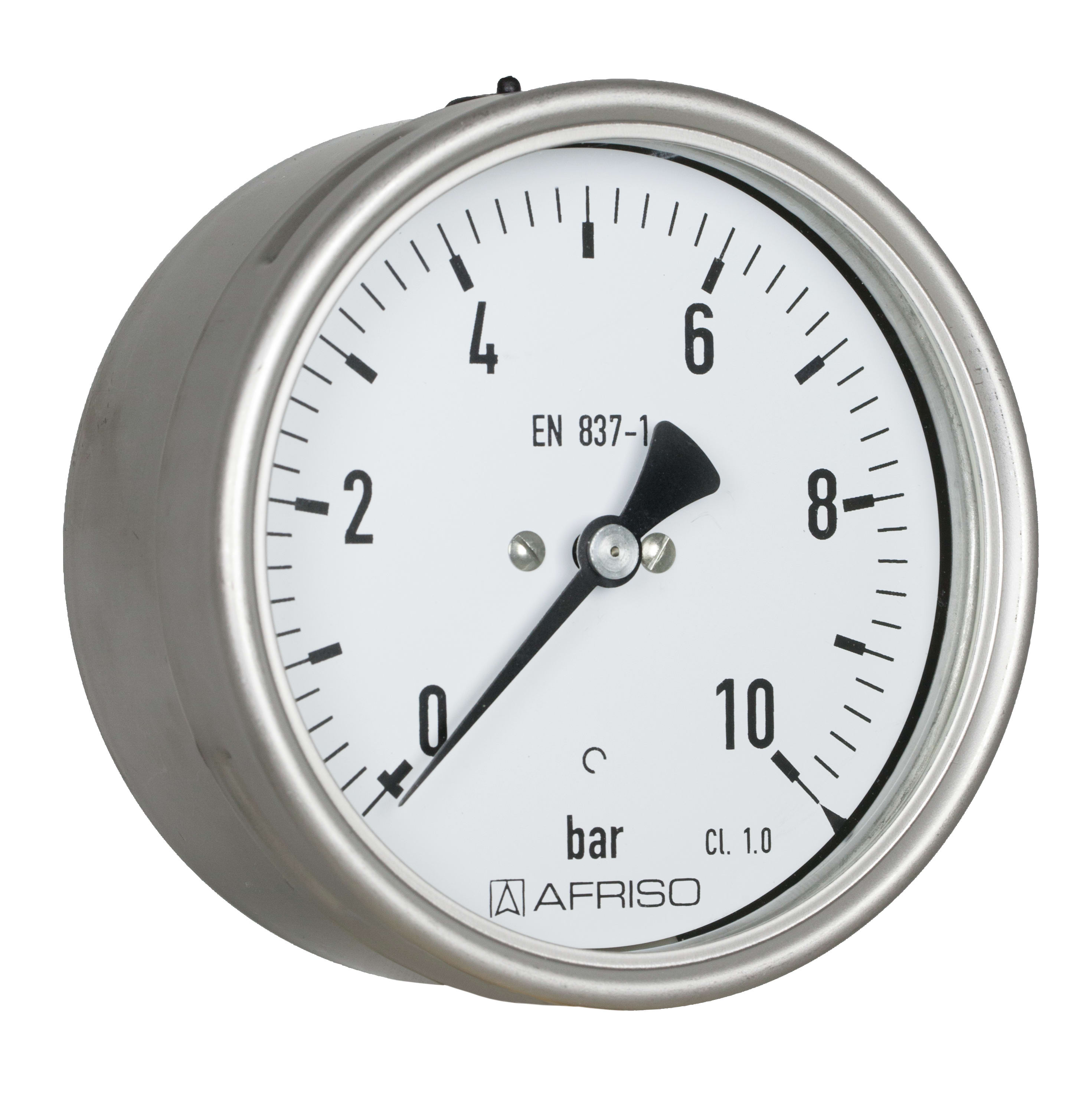

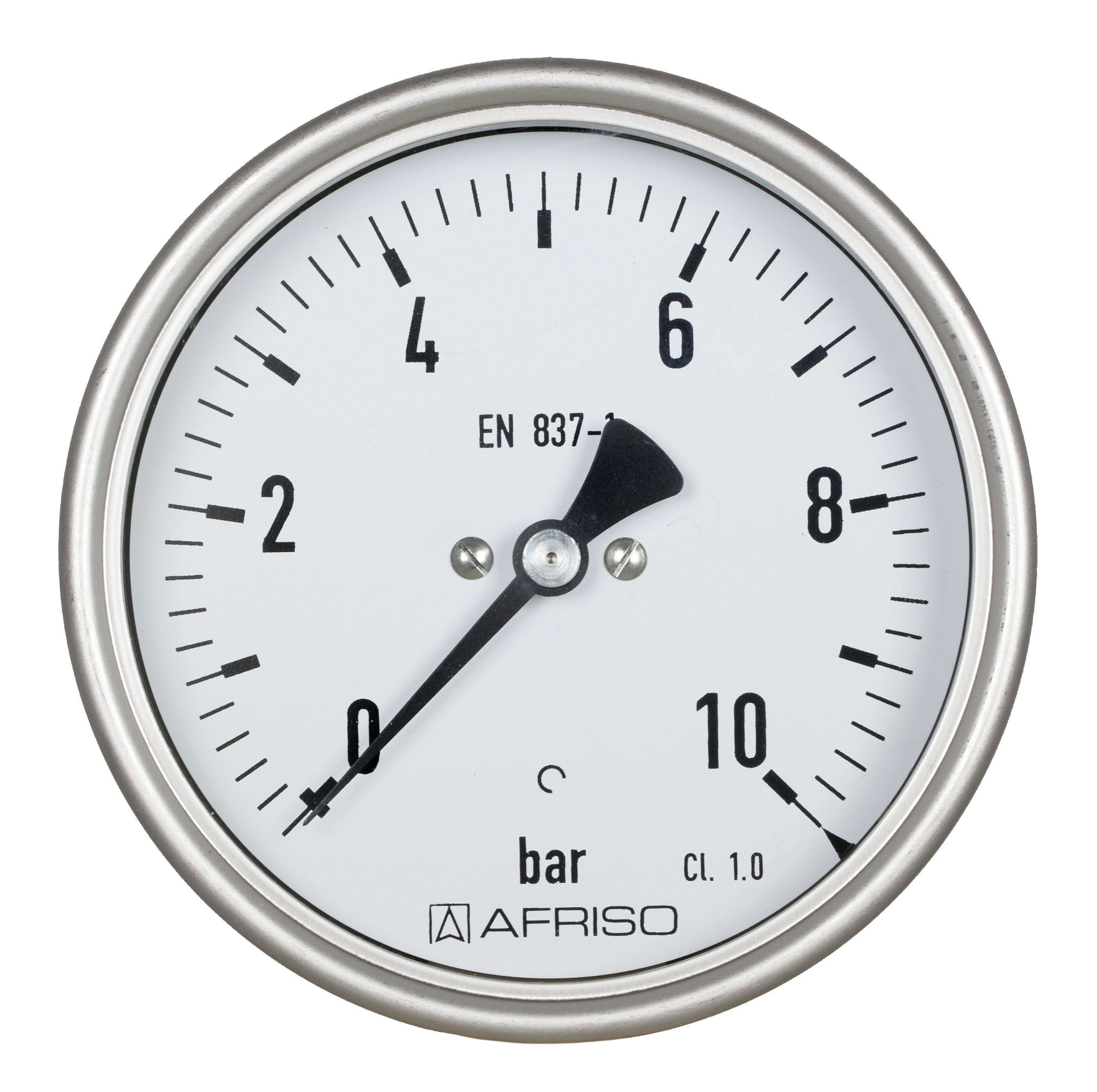

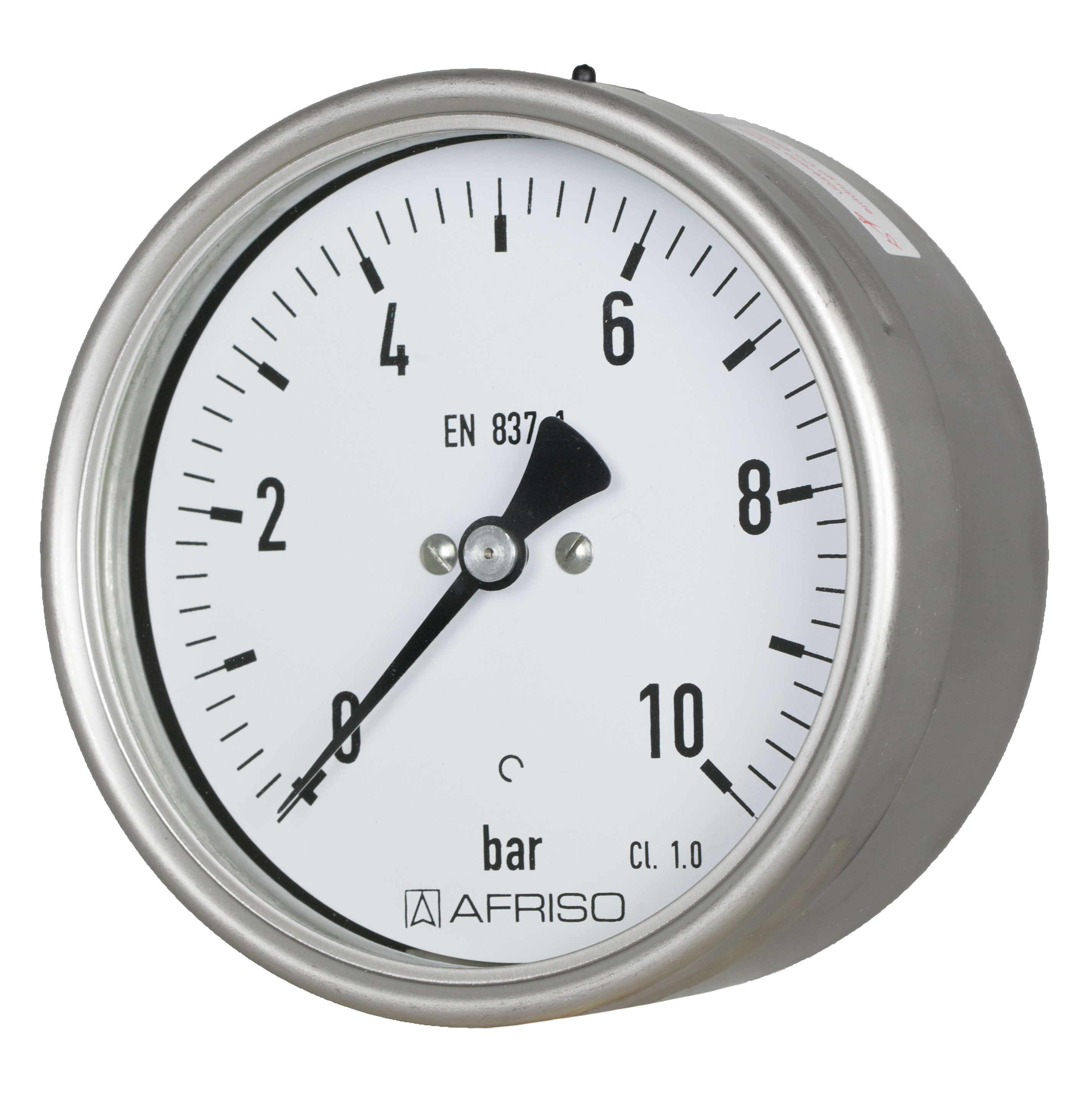

RF160I D411

Rohrfeder-Industriemanometer Typ D4

Ausführungen Betriebsanleitungen

Gehäuse-⌀ (Nenngrösse)160 mm
AnschlussG½B
Ausrichtungaxial exzentrisch
Genauigkeitsklasse1,0
NormEN 837-1

  • für Maschinen- und Anlagenbau
  • robustes Bajonettringgehäuse aus Edelstahl
  • mit Grenzsignalgeber ausrüstbar
  • DNV-GL- und GOSSTANDART-zertifiziert

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen. Für hohe Messgenauigkeit und raue Einsatzbedingungen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäss EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-1/0 bardirektRF160I D41185351411
-1/0.6 bardirektRF160I D41185352411
-1/+1.5 bardirektRF160I D41185353411
-1/+3 bardirektRF160I D41185354411
-1/+5 bardirektRF160I D41185355411
-1/+9 bardirektRF160I D41185356411
-1/+15 bardirektRF160I D41185357411
0/0.6 bardirektRF160I D41185359411
0/1 bardirektRF160I D41185360411
0/1.6 bardirektRF160I D41185361411
0/2.5 bardirektRF160I D41185362411
0/4 bardirektRF160I D41185363411
0/6 bardirektRF160I D41185364411
0/10 bardirektRF160I D41185365411
0/16 bardirektRF160I D41185366411
0/25 bardirektRF160I D41185367411
0/40 bardirektRF160I D41185368411
0/60 bardirektRF160I D41185369411
0/100 bardirektRF160I D41185370411
0/160 bardirektRF160I D41185371411
0/250 bardirektRF160I D41185372411
0/400 bardirektRF160I D41185373411
0/600 bardirektRF160I D41185374411
0/1 000 bardirektRF160I D41185375411
  • Lagerware
  • Fertigungsware

Typ
D4
Nenngrösse
160
Genauigkeitsklasse (EN 837-1/6)
1,0
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung
≤ 600 bar:
Skalenendwert
> 600 bar:
¾ x Skalenendwert
dynamische Belastung
≤ 600 bar:
0.9 x Skalenendwert
> 600 bar:
⅔ x Skalenendwert
kurzzeitig
≤ 600 bar:
1.3 x Skalenendwert
> 600 bar:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0.4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 54 (EN 60529)

Standardausführung

Anschluss
Messing, axial exzentrisch
Messglied
Rohrfeder
≤ 60 bar:
Kreisformfeder, Kupferlegierung
> 60 bar:
Schraubenformfeder, Edelstahl 316 Ti/316 L
Zeigerwerk
Messing
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304, mit Druckentlastungsöffnung
Bajonettring
Edelstahl 304
Sichtscheibe
Instrumentenglas

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

Anschluss axial, exzentrisch

PRO_TEC_BEP_RF100-160I_D41X_S.TIF

AFRISO_DATENBLATT_ROHRFEDER-INDUSTRIEMANOMETER-TYP-D4_RF160I-D411_P22250_DEU_CHE.PDF

Rohrfeder-Industriemanometer Typ D4 RF160I D411 P22250

Datenblatt Produkt
