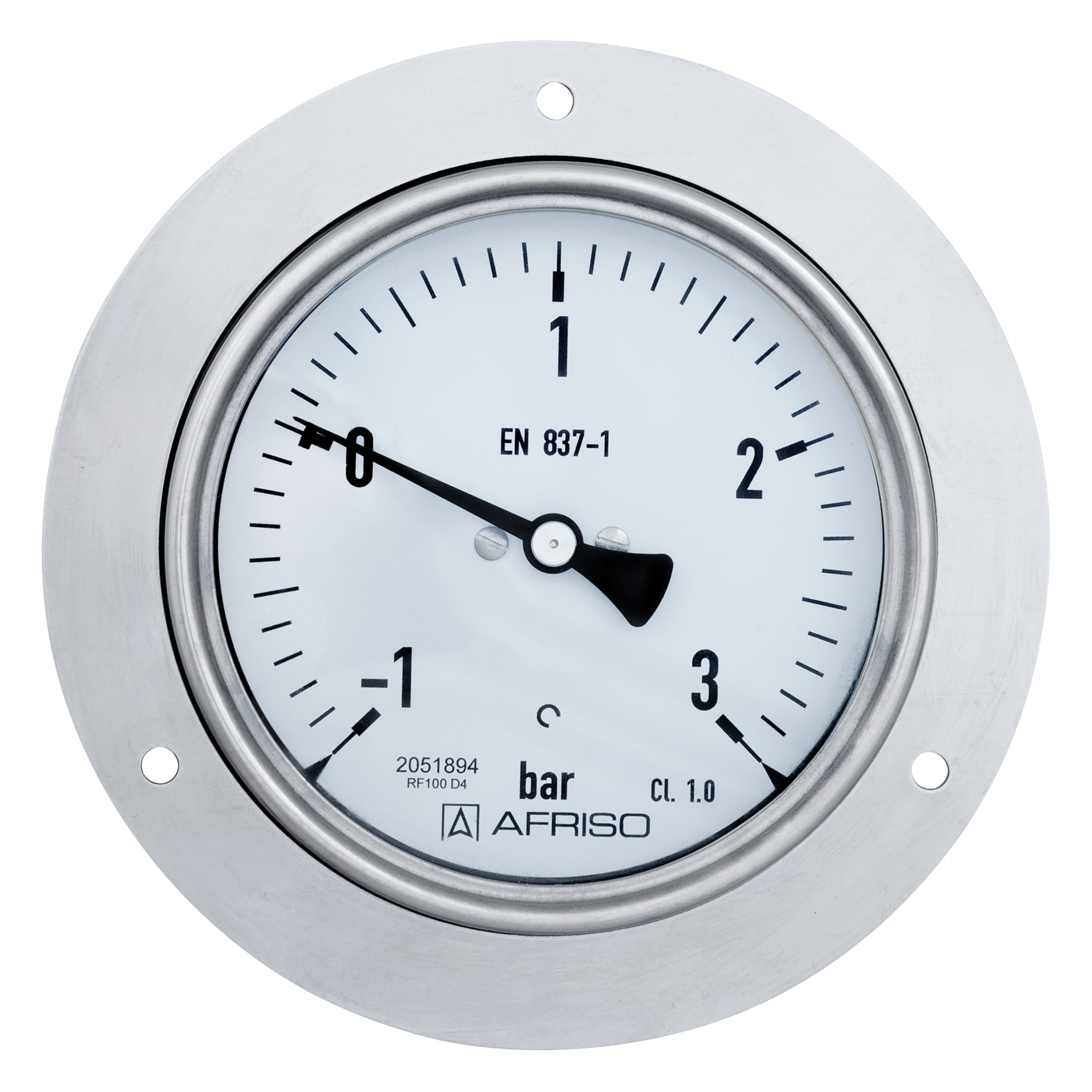

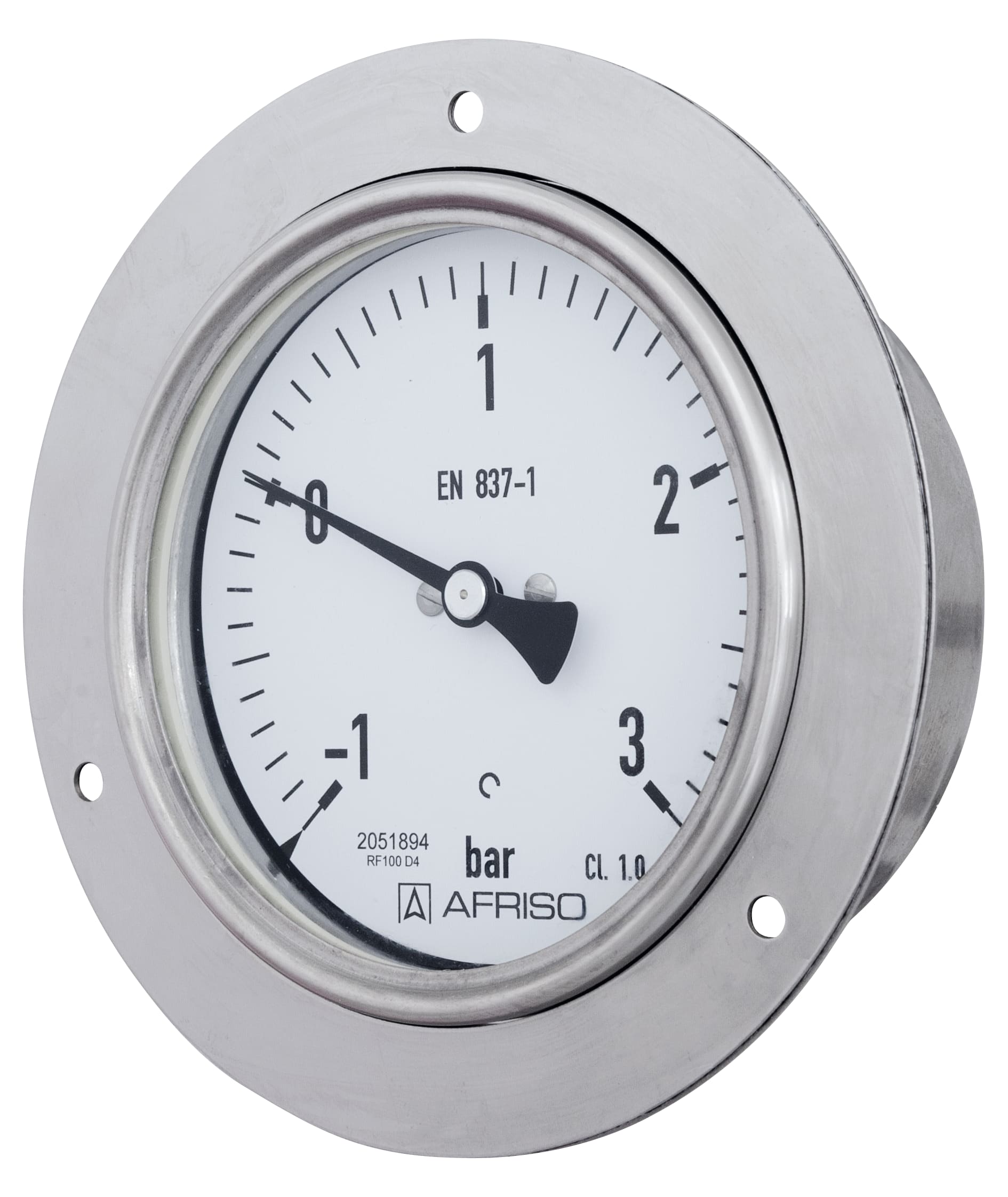

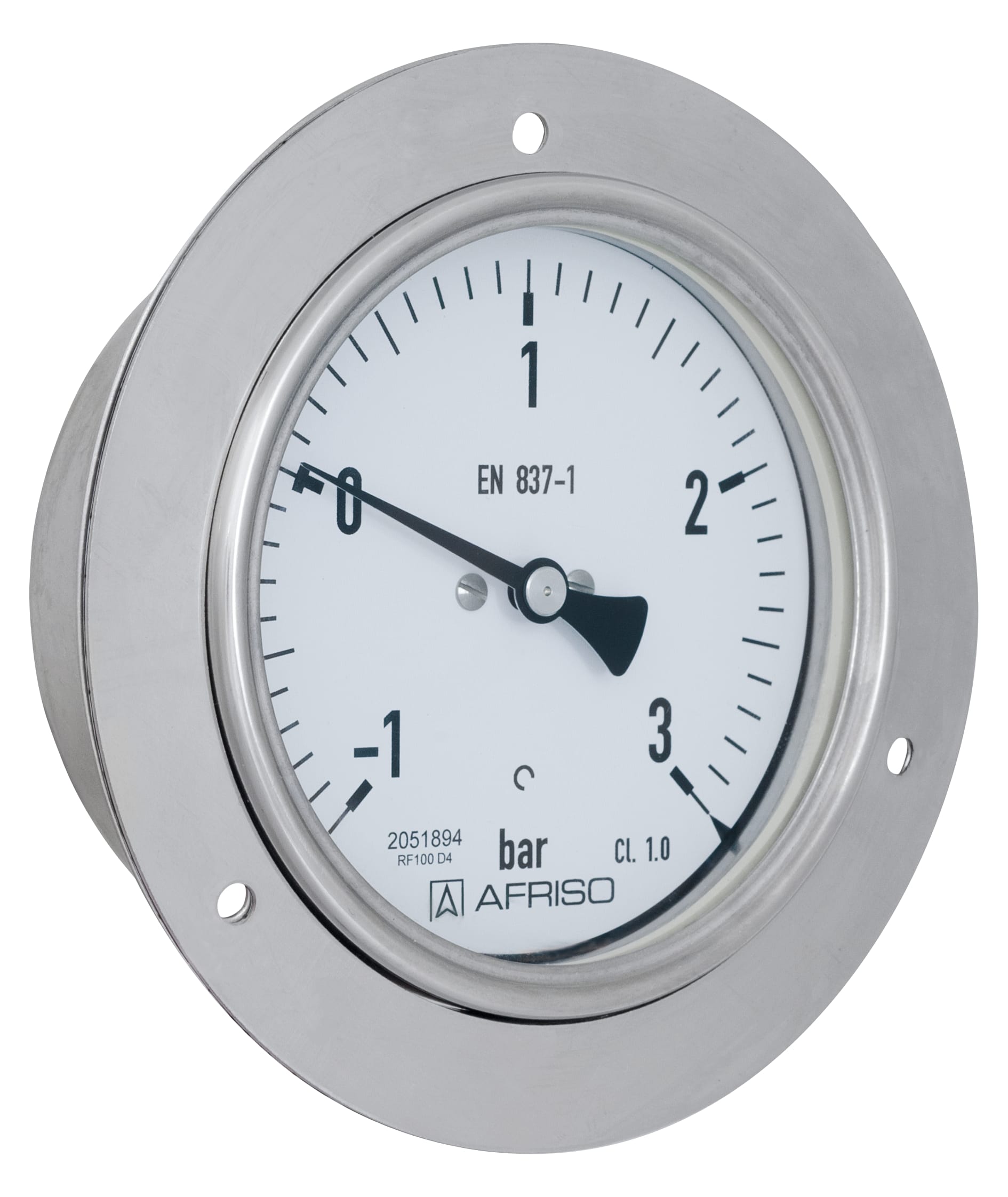

RF160I D431

Rohrfeder-Industriemanometer Typ D4

Ausführungen Betriebsanleitungen

Gehäuse-⌀ (Nenngrösse)160 mm
AnschlussG½B
Ausrichtungaxial exzentrisch
Genauigkeitsklasse1,0
NormEN 837-1

  • für Maschinen- und Anlagenbau
  • robustes Bajonettringgehäuse aus Edelstahl
  • mit Grenzsignalgeber ausrüstbar
  • DNV-GL- und GOSSTANDART-zertifiziert

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen. Für hohe Messgenauigkeit und raue Einsatzbedingungen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäss EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-1/0 bar3-LochfrontflanschRF160I D43185351431
-1/0.6 bar3-LochfrontflanschRF160I D43185352431
-1/+1.5 bar3-LochfrontflanschRF160I D43185353431
-1/+3 bar3-LochfrontflanschRF160I D43185354431
-1/+5 bar3-LochfrontflanschRF160I D43185355431
-1/+9 bar3-LochfrontflanschRF160I D43185356431
-1/+15 bar3-LochfrontflanschRF160I D43185357431
0/0.6 bar3-LochfrontflanschRF160I D43185359431
0/1 bar3-LochfrontflanschRF160I D43185360431
0/1.6 bar3-LochfrontflanschRF160I D43185361431
0/2.5 bar3-LochfrontflanschRF160I D43185362431
0/4 bar3-LochfrontflanschRF160I D43185363431
0/6 bar3-LochfrontflanschRF160I D43185364431
0/10 bar3-LochfrontflanschRF160I D43185365431
0/16 bar3-LochfrontflanschRF160I D43185366431
0/25 bar3-LochfrontflanschRF160I D43185367431
0/40 bar3-LochfrontflanschRF160I D43185368431
0/60 bar3-LochfrontflanschRF160I D43185369431
0/100 bar3-LochfrontflanschRF160I D43185370431
0/160 bar3-LochfrontflanschRF160I D43185371431
0/250 bar3-LochfrontflanschRF160I D43185372431
0/400 bar3-LochfrontflanschRF160I D43185373431
0/600 bar3-LochfrontflanschRF160I D43185374431
0/1 000 bar3-LochfrontflanschRF160I D43185375431
  • Lagerware
  • Fertigungsware

Typ
D4
Nenngrösse
160
Genauigkeitsklasse (EN 837-1/6)
1,0
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung
≤ 600 bar:
Skalenendwert
> 600 bar:
¾ x Skalenendwert
dynamische Belastung
≤ 600 bar:
0.9 x Skalenendwert
> 600 bar:
⅔ x Skalenendwert
kurzzeitig
≤ 600 bar:
1.3 x Skalenendwert
> 600 bar:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0.4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 54 (EN 60529)

Standardausführung

Anschluss
Messing, axial exzentrisch
Messglied
Rohrfeder
≤ 60 bar:
Kreisformfeder, Kupferlegierung
> 60 bar:
Schraubenformfeder, Edelstahl 316 Ti/316 L
Zeigerwerk
Messing
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304, mit Druckentlastungsöffnung
Bajonettring
Edelstahl 304
Sichtscheibe
Instrumentenglas

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

Anschluss axial exzentrisch, 3-Lochfrontflansch
