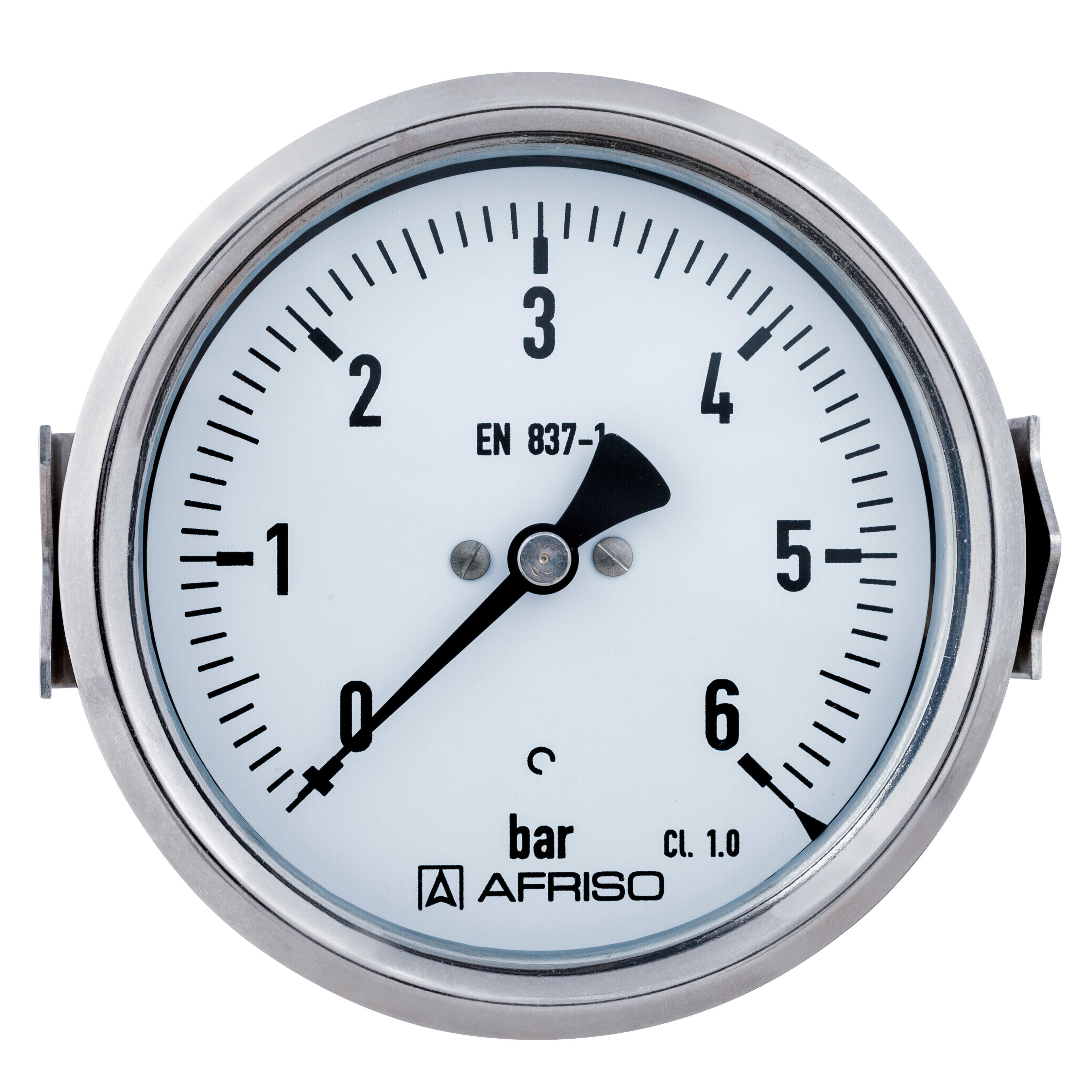

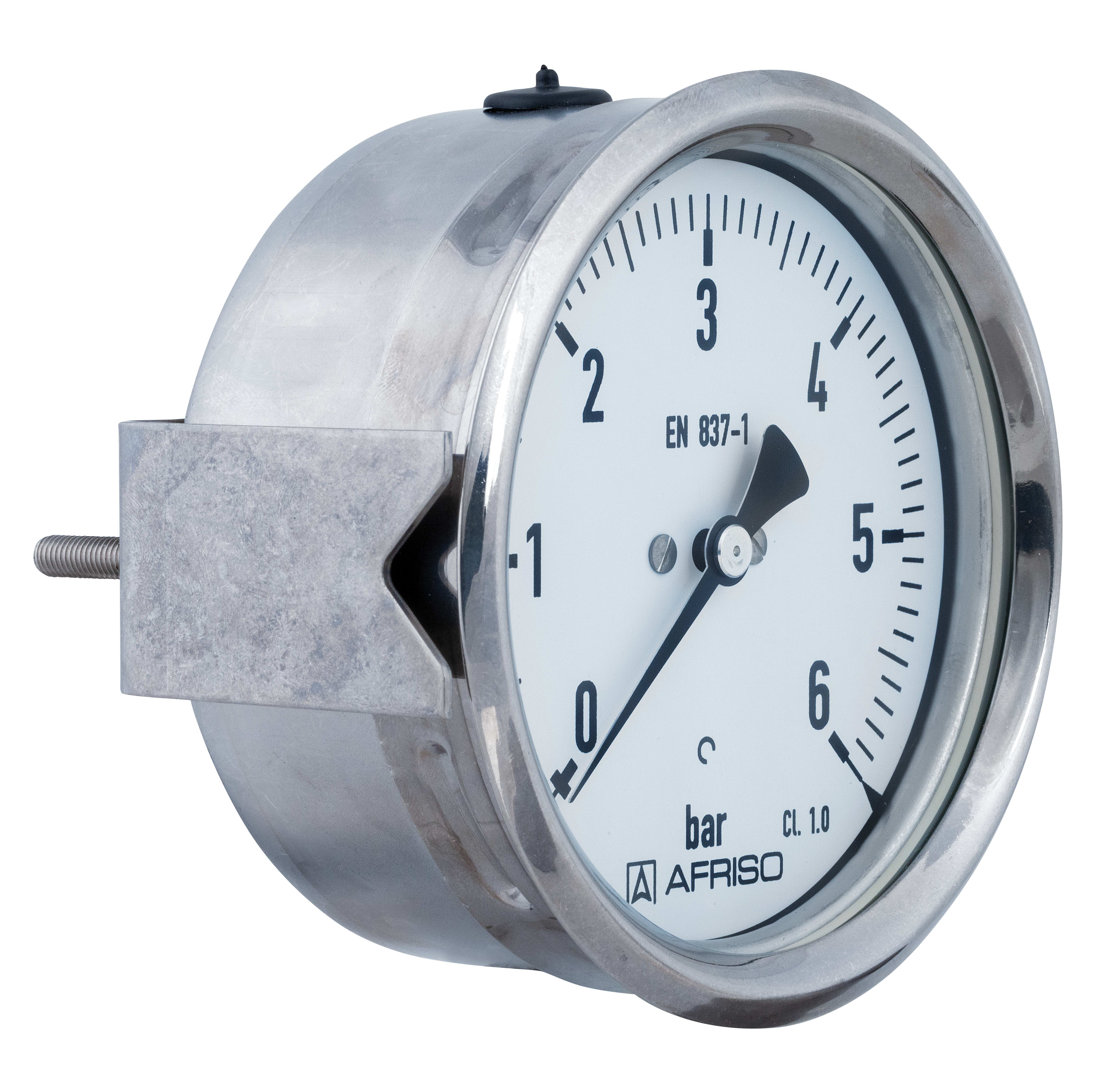

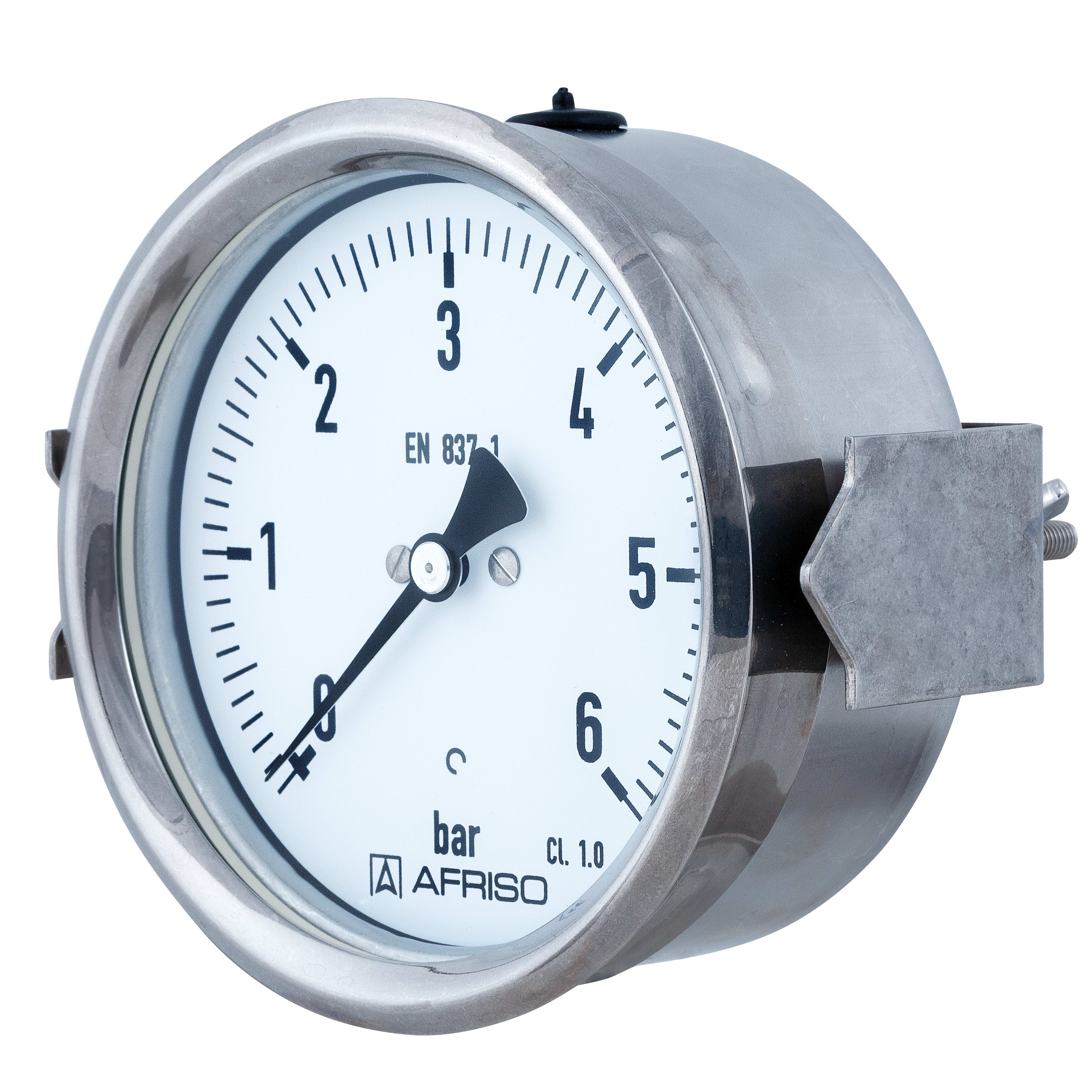

RF160I D451

Rohrfeder-Industriemanometer Typ D4

Ausführungen Betriebsanleitungen

Gehäuse-⌀ (Nenngrösse)160 mm
AnschlussG½B
Ausrichtungaxial exzentrisch
Genauigkeitsklasse1,0
NormEN 837-1

  • für Maschinen- und Anlagenbau
  • robustes Bajonettringgehäuse aus Edelstahl
  • mit Grenzsignalgeber ausrüstbar
  • DNV-GL- und GOSSTANDART-zertifiziert

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen. Für hohe Messgenauigkeit und raue Einsatzbedingungen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäss EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-1/0 bar3-Kantfrontring mit BügelbefestigungRF160I D45185351451
-1/0.6 bar3-Kantfrontring mit BügelbefestigungRF160I D45185352451
-1/+1.5 bar3-Kantfrontring mit BügelbefestigungRF160I D45185353451
-1/+3 bar3-Kantfrontring mit BügelbefestigungRF160I D45185354451
-1/+5 bar3-Kantfrontring mit BügelbefestigungRF160I D45185355451
-1/+9 bar3-Kantfrontring mit BügelbefestigungRF160I D45185356451
-1/+15 bar3-Kantfrontring mit BügelbefestigungRF160I D45185357451
0/0.6 bar3-Kantfrontring mit BügelbefestigungRF160I D45185359451
0/1 bar3-Kantfrontring mit BügelbefestigungRF160I D45185360451
0/1.6 bar3-Kantfrontring mit BügelbefestigungRF160I D45185361451
0/2.5 bar3-Kantfrontring mit BügelbefestigungRF160I D45185362451
0/4 bar3-Kantfrontring mit BügelbefestigungRF160I D45185363451
0/6 bar3-Kantfrontring mit BügelbefestigungRF160I D45185364451
0/10 bar3-Kantfrontring mit BügelbefestigungRF160I D45185365451
0/16 bar3-Kantfrontring mit BügelbefestigungRF160I D45185366451
0/25 bar3-Kantfrontring mit BügelbefestigungRF160I D45185367451
0/40 bar3-Kantfrontring mit BügelbefestigungRF160I D45185368451
0/60 bar3-Kantfrontring mit BügelbefestigungRF160I D45185369451
0/100 bar3-Kantfrontring mit BügelbefestigungRF160I D45185370451
0/160 bar3-Kantfrontring mit BügelbefestigungRF160I D45185371451
0/250 bar3-Kantfrontring mit BügelbefestigungRF160I D45185372451
0/400 bar3-Kantfrontring mit BügelbefestigungRF160I D45185373451
0/600 bar3-Kantfrontring mit BügelbefestigungRF160I D45185374451
0/1 000 bar3-Kantfrontring mit BügelbefestigungRF160I D45185375451
  • Lagerware
  • Fertigungsware

Typ
D4
Nenngrösse
160
Genauigkeitsklasse (EN 837-1/6)
1,0
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung
≤ 600 bar:
Skalenendwert
> 600 bar:
¾ x Skalenendwert
dynamische Belastung
≤ 600 bar:
0.9 x Skalenendwert
> 600 bar:
⅔ x Skalenendwert
kurzzeitig
≤ 600 bar:
1.3 x Skalenendwert
> 600 bar:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0.4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 54 (EN 60529)

Standardausführung

Anschluss
Messing, axial exzentrisch
Messglied
Rohrfeder
≤ 60 bar:
Kreisformfeder, Kupferlegierung
> 60 bar:
Schraubenformfeder, Edelstahl 316 Ti/316 L
Zeigerwerk
Messing
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304, mit Druckentlastungsöffnung
Bajonettring
Edelstahl 304
Sichtscheibe
Instrumentenglas

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

Anschluss axial, exzentrisch, 3-Kantfrontring mit Bügelbefestigung
