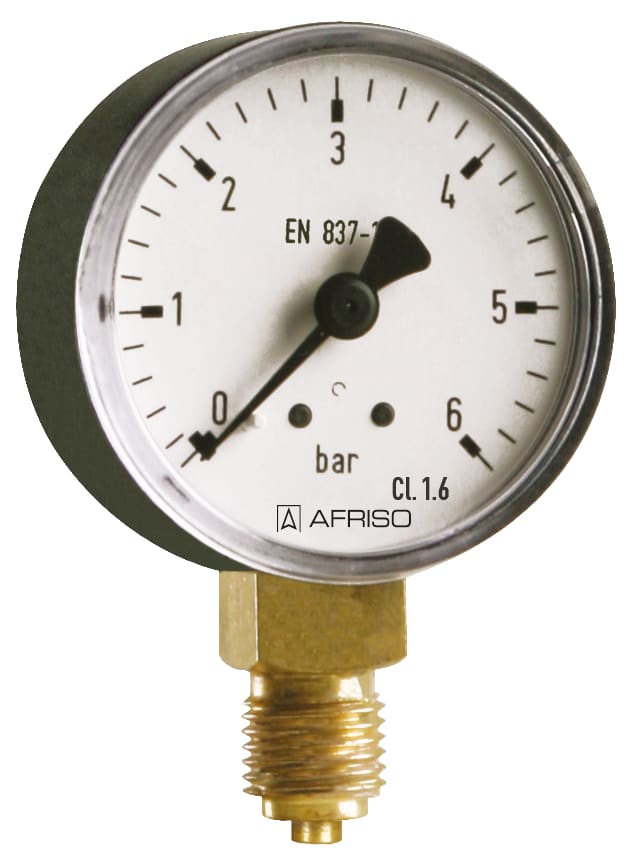

Rohrfeder-Standardmanometer RF50 | 85064101

Rohrfeder-Standardmanometer Typ D1

Fertigungsware
Betriebsanleitungen

Anzeigebereich0/6 bar
Gehäuse-⌀ (Nenngrösse)50 mm
AnschlussG¼B
Ausrichtungradial
Genauigkeitsklasse1,6
NormEN 837-1
Art.-Nr.85064101

  • für Pneumatik, Heizungstechnik
  • Ausführung nach EN 837-1
  • Genauigkeitsklasse 1.6
  • korrosionsfestes, hochschlagfestes Kunststoffgehäuse
  • viele kundenspezifische Ausführungen lieferbar

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäss EN 837-2“ beachten!

Typ
D1
Nenngrösse
50
Genauigkeitsklasse (EN 837-1/6)
1,6
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
¾ x Skalenendwert
dynamische Belastung:
⅔ x Skalenendwert
kurzzeitig:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0.4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 32 (EN 60529)

Standardausführung

Anschluss
Messing, radial
Messglied
Rohrfeder, Kupferlegierung
≤ 60 bar:
Kreisformfeder
> 60 bar:
Schraubenformfeder
Zeigerwerk
Messing
Zifferblatt
Kunststoff, weiß
Skalierung schwarz
Zeiger
Kunststoff, schwarz
Gehäuse
ABS, schwarz, hochschlag- und korrosionsfest
Sichtscheibe
Kunststoff, eingeclipst

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

NG 40/50/63 – Anschluss radial
