RF50 D211

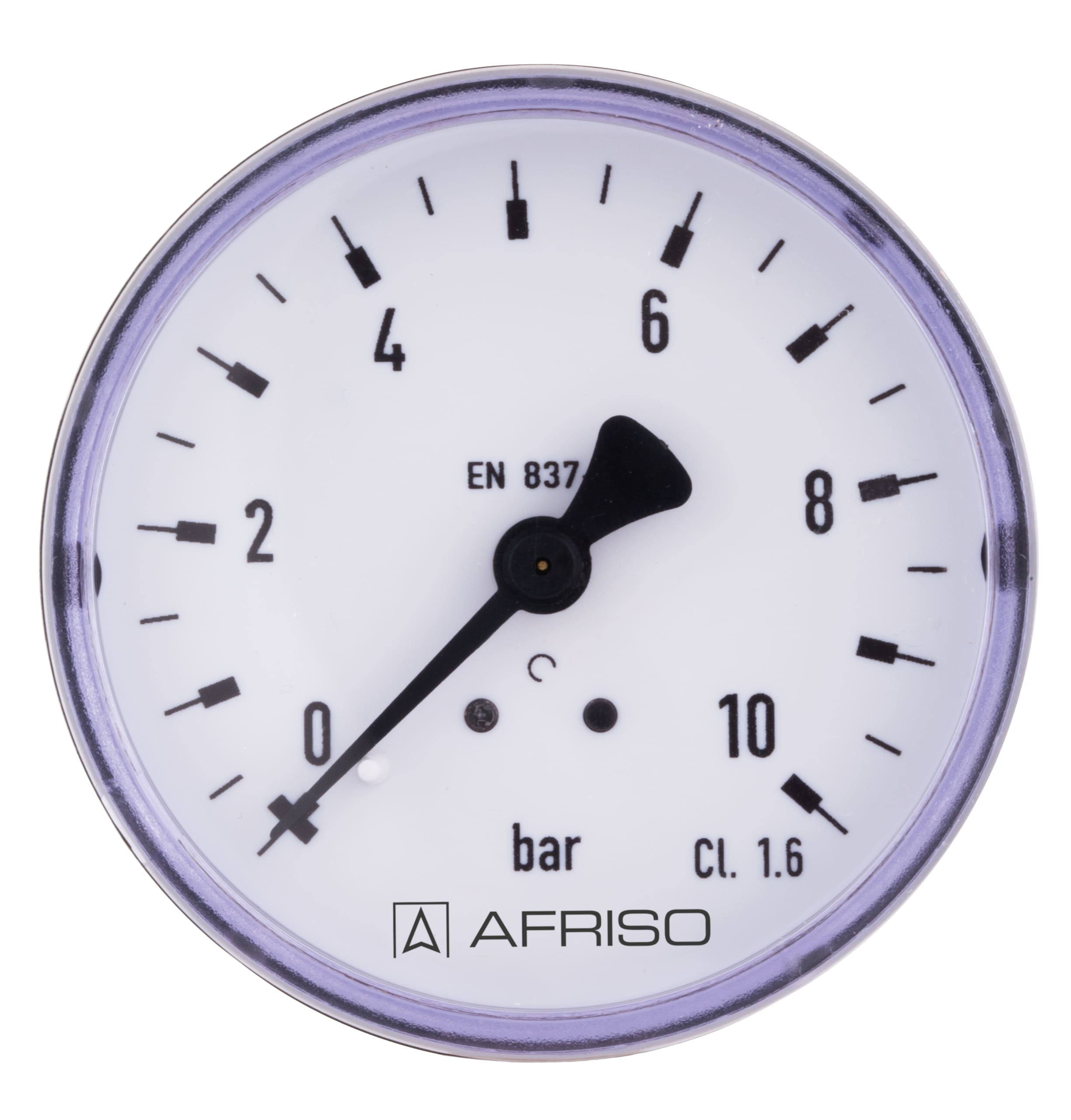

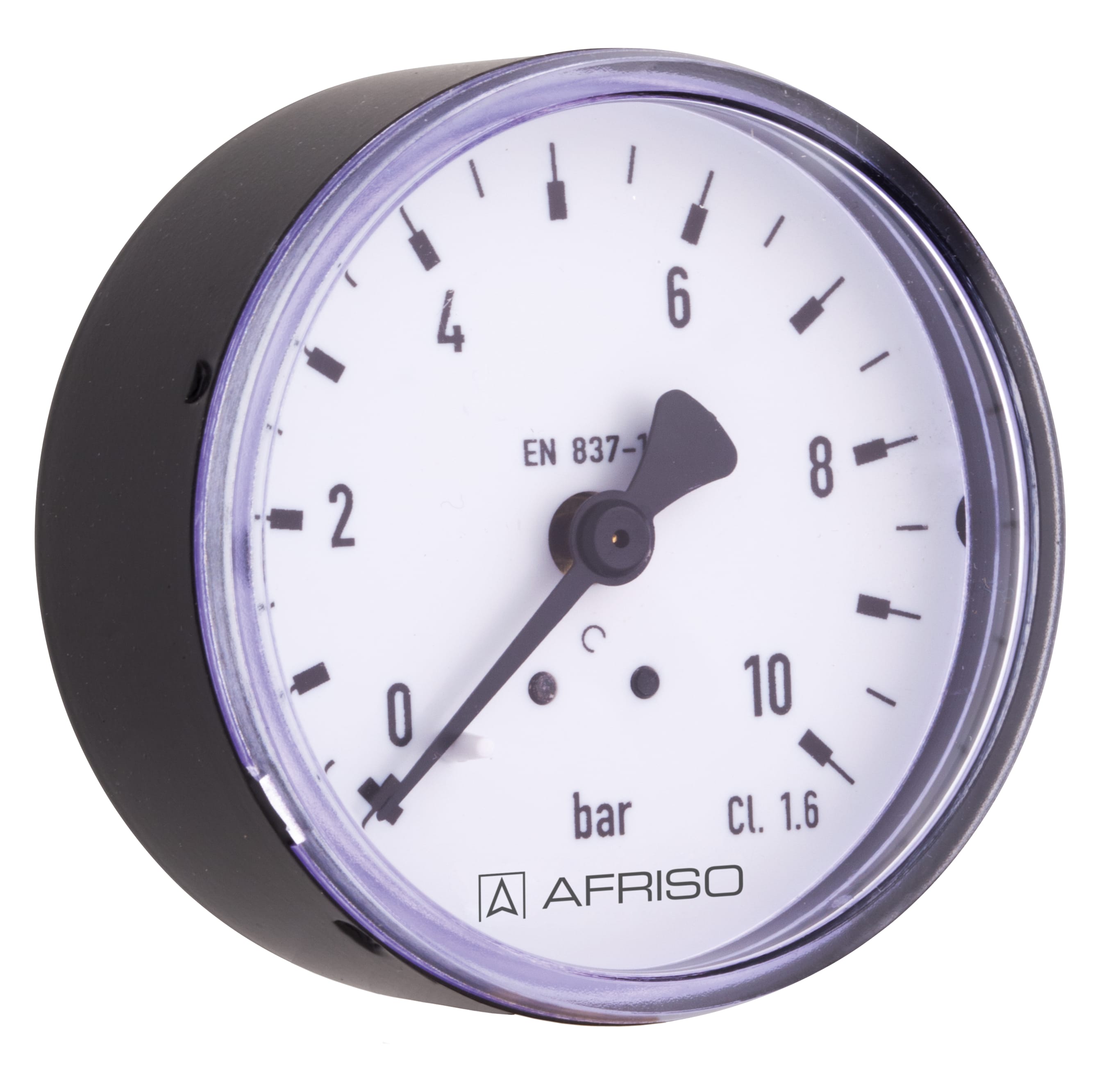

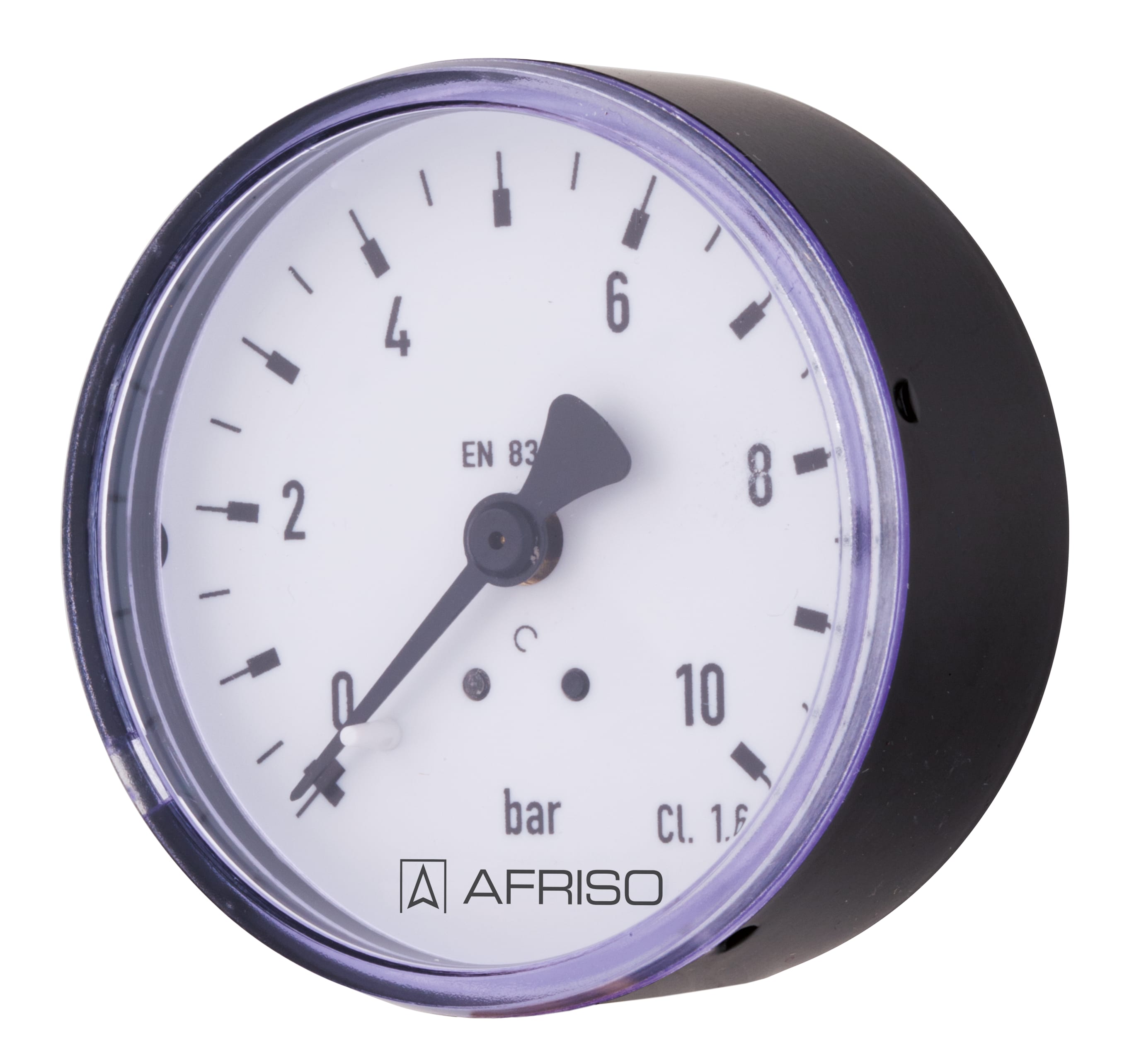

Rohrfeder-Standardmanometer Typ D2

Ausführungen Betriebsanleitungen

Gehäuse-⌀ (Nenngrösse)50 mm
AnschlussG¼B
Ausrichtungaxial
Genauigkeitsklasse1,6
NormEN 837-1

  • für Pneumatik, Heizungstechnik (NG 40 - 50 - 63)
  • für Haustechnik und Maschinenbau (NG 80 - 100 - 160)
  • robustes Stahlgehäuse
  • Sichtscheibe mit verstellbarem Markenzeiger (NG 80 - 100)
  • mit Markenzeiger auf Zifferblatt (NG 160)
  • Genauigkeitsklasse 1.6
  • viele kundenspezifische Ausführungen lieferbar

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäss EN 837-2“ beachten!

AnzeigebereichEinbauartTypArtikelnummer
-1/0 bardirektRF50 D21185051211
0/1 bardirektRF50 D21185060211
0/1.6 bardirektRF50 D21185061211
0/2.5 bardirektRF50 D21185062211
0/4 bardirektRF50 D21185063211
0/6 bardirektRF50 D21185064211
0/10 bardirektRF50 D21185065211
0/16 bardirektRF50 D21185066211
0/25 bardirektRF50 D21185067211
0/40 bardirektRF50 D21185068211
0/60 bardirektRF50 D21185069211
0/100 bardirektRF50 D21185070211
0/160 bardirektRF50 D21185071211
0/250 bardirektRF50 D21185072211
0/400 bardirektRF50 D21185073211
  • Lagerware
  • Fertigungsware

Typ
D2
Nenngrösse
50
Genauigkeitsklasse (EN 837-1/6)
1,6
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
¾ x Skalenendwert
dynamische Belastung:
⅔ x Skalenendwert
kurzzeitig:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0.4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 32 (EN 60529)

Standardausführung

Anschluss
Messing, axial
Messglied
Rohrfeder, Kupferlegierung
≤ 60 bar:
Kreisformfeder
> 60 bar:
Schraubenformfeder
Zeigerwerk
Messing
Zifferblatt
NG 50:
Kunststoff, weiß
Skalierung
D211:
schwarz
Zeiger
NG 50:
Kunststoff, schwarz
Gehäuse
Stahlblech, schwarz
Sichtscheibe
NG 50:
Kunststoff, eingeclipst

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

NG 40/50/63 – Anschluss axial
