RF50 D231

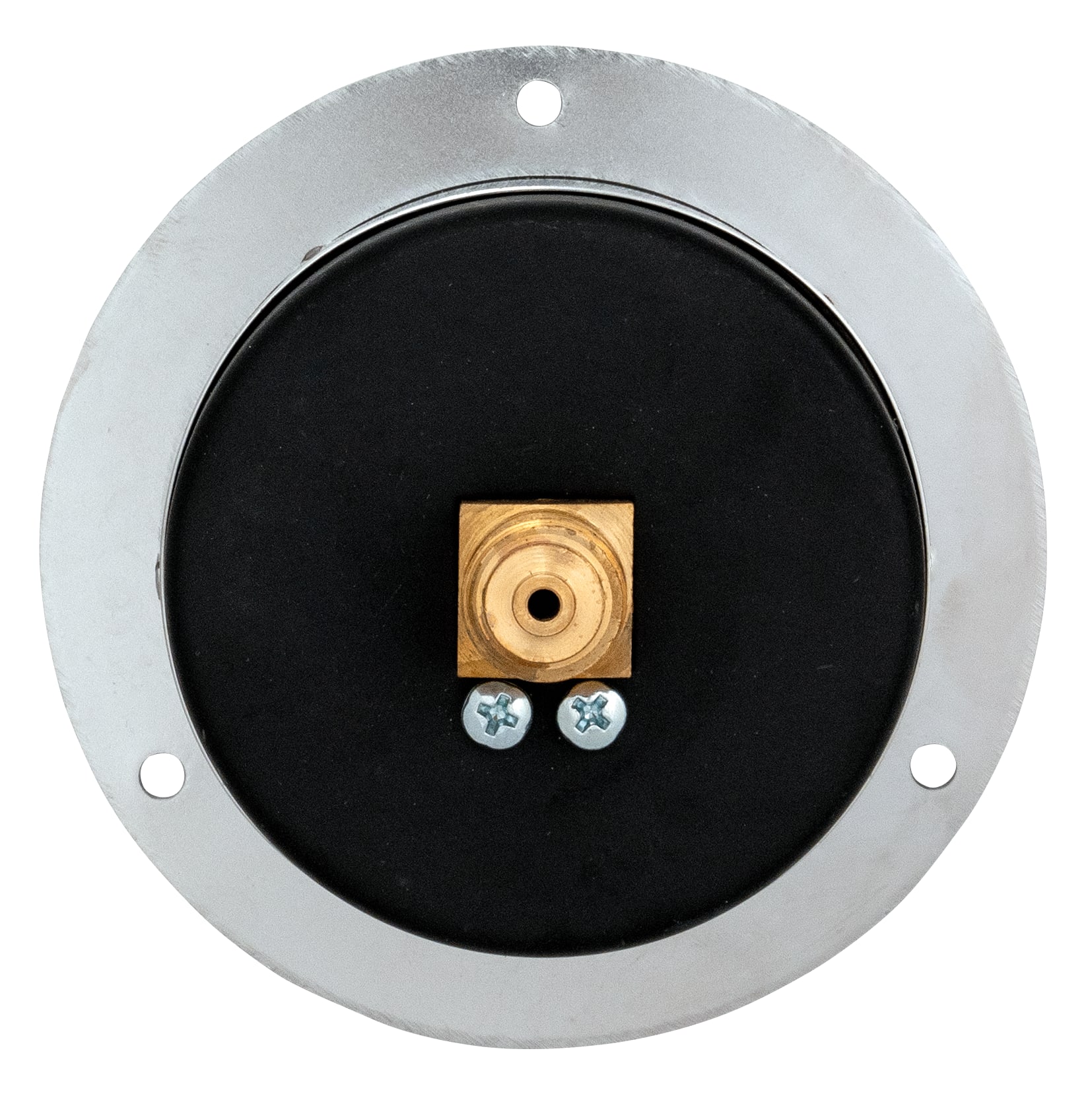

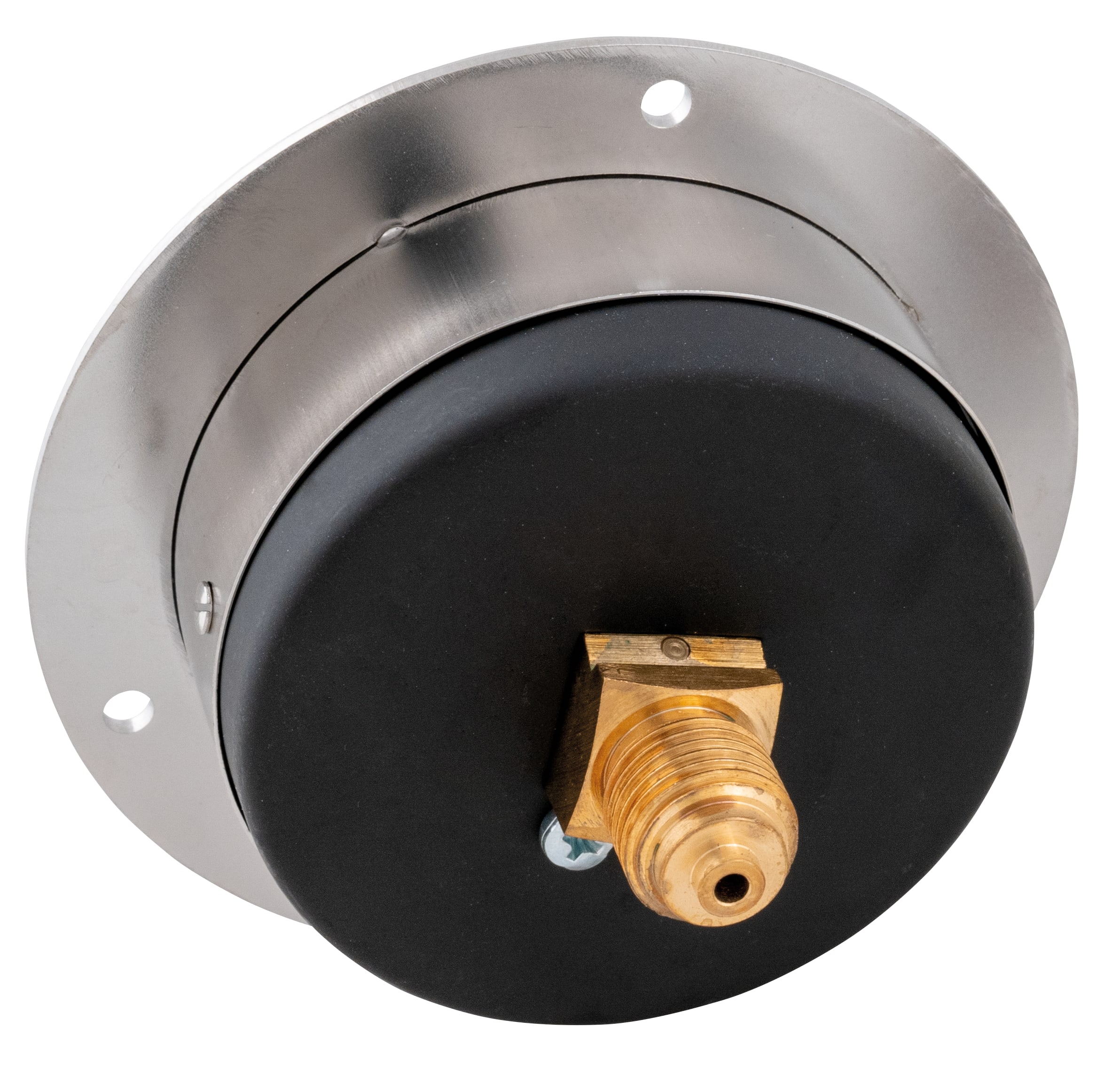

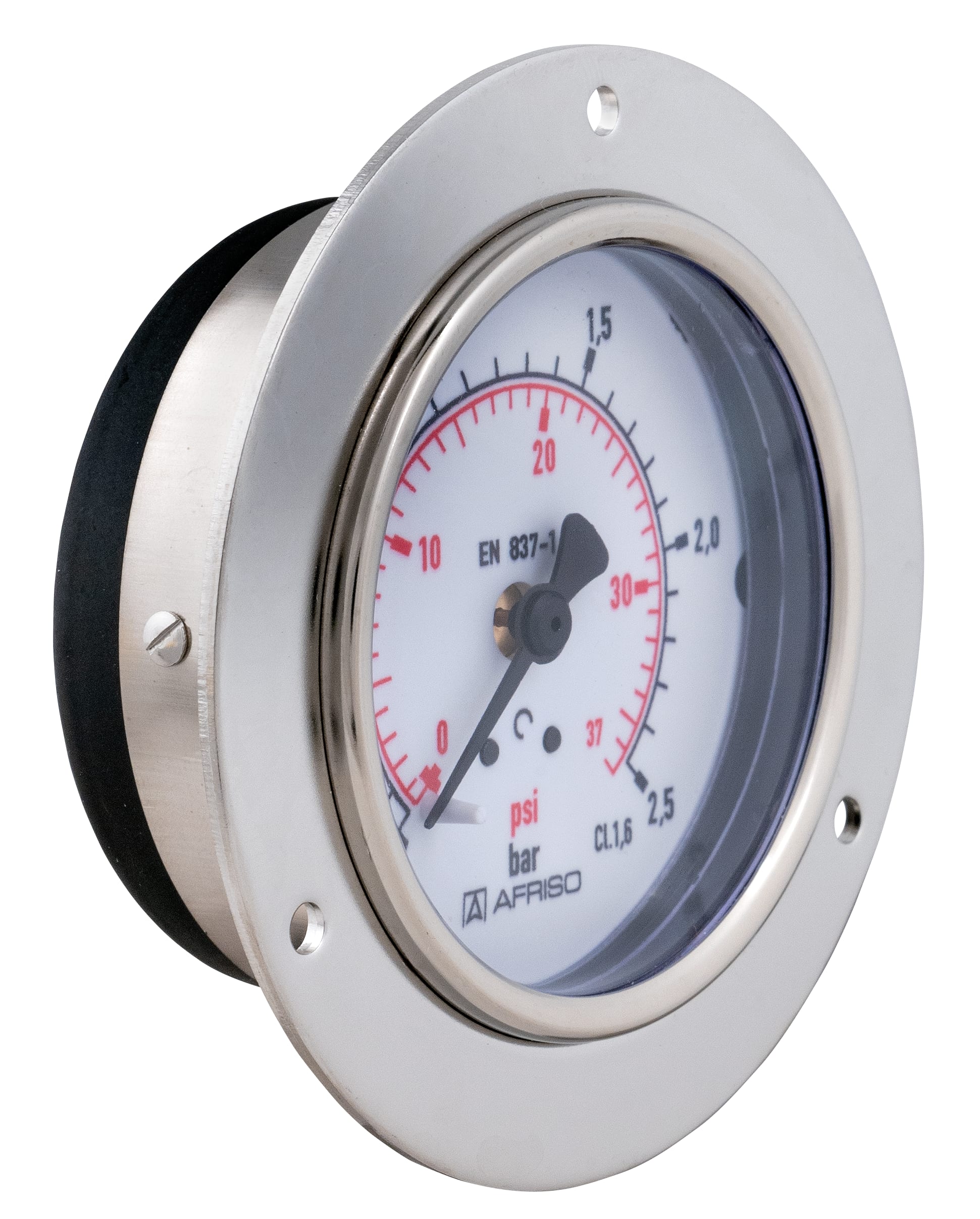

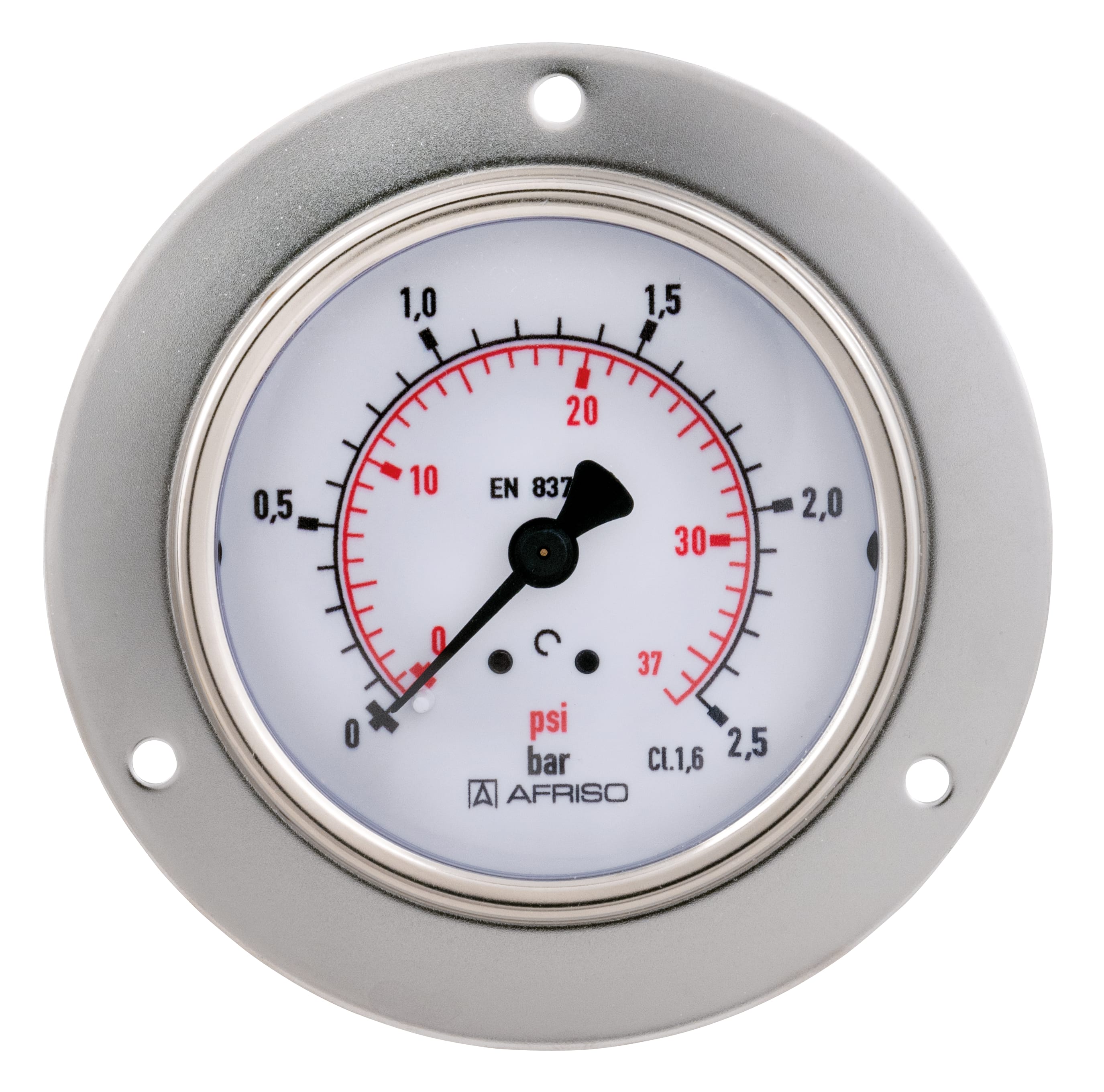

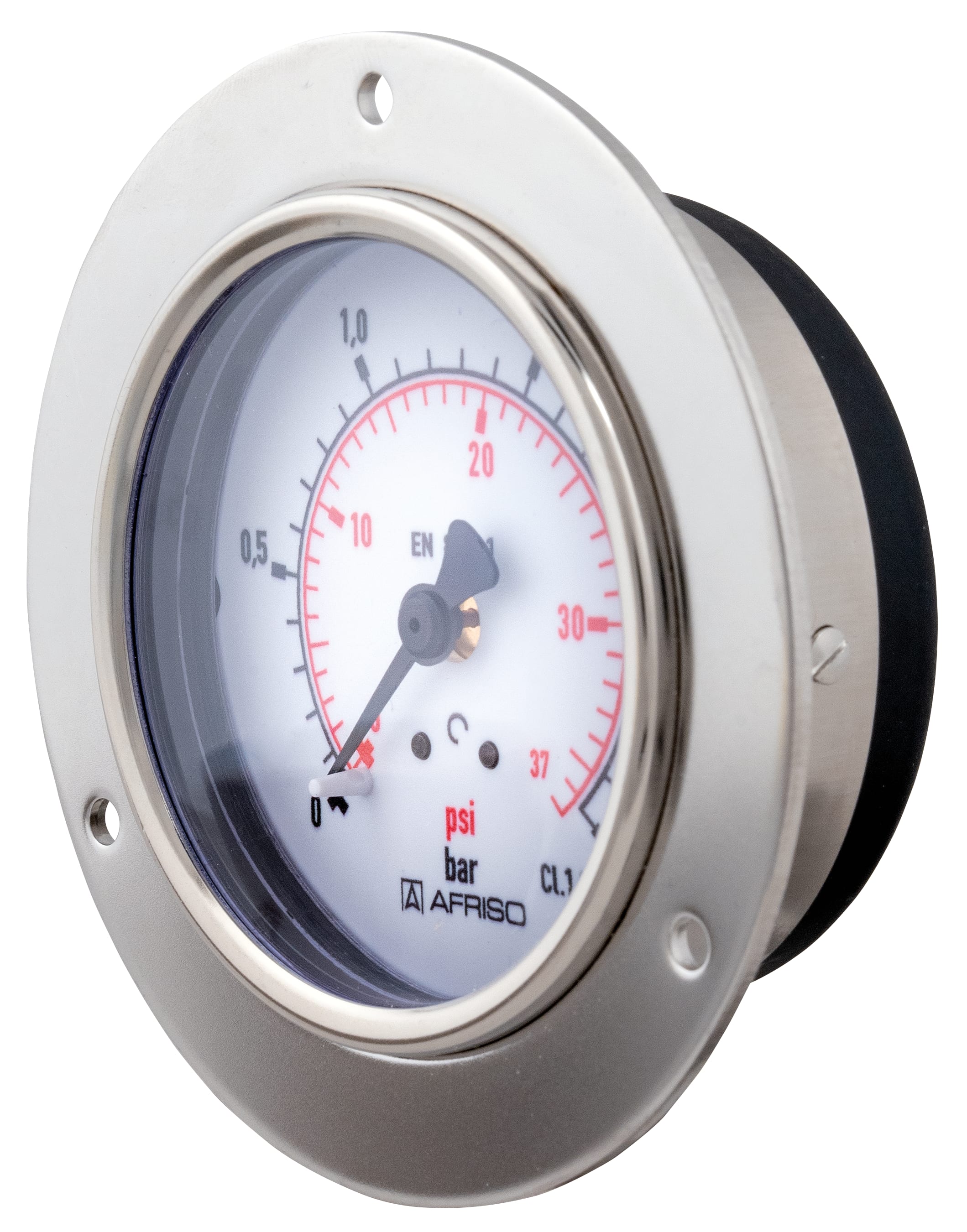

Rohrfeder-Standardmanometer Typ D2

Ausführungen Betriebsanleitungen

Gehäuse-⌀ (Nenngrösse)50 mm
AnschlussG¼B
Ausrichtungaxial
Genauigkeitsklasse1,6
NormEN 837-1

  • für Pneumatik, Heizungstechnik (NG 40 - 50 - 63)
  • für Haustechnik und Maschinenbau (NG 80 - 100 - 160)
  • robustes Stahlgehäuse
  • Sichtscheibe mit verstellbarem Markenzeiger (NG 80 - 100)
  • mit Markenzeiger auf Zifferblatt (NG 160)
  • Genauigkeitsklasse 1.6
  • viele kundenspezifische Ausführungen lieferbar

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäss EN 837-2“ beachten!

AnzeigebereichEinbauartTypArtikelnummer
-1/0 bar3-LochfrontflanschRF50 D23185051231
0/1 bar3-LochfrontflanschRF50 D23185060231
0/1.6 bar3-LochfrontflanschRF50 D23185061231
0/2.5 bar3-LochfrontflanschRF50 D23185062231
0/4 bar3-LochfrontflanschRF50 D23185063231
0/6 bar3-LochfrontflanschRF50 D23185064231
0/10 bar3-LochfrontflanschRF50 D23185065231
0/16 bar3-LochfrontflanschRF50 D23185066231
0/25 bar3-LochfrontflanschRF50 D23185067231
0/40 bar3-LochfrontflanschRF50 D23185068231
0/60 bar3-LochfrontflanschRF50 D23185069231
0/100 bar3-LochfrontflanschRF50 D23185070231
0/160 bar3-LochfrontflanschRF50 D23185071231
0/250 bar3-LochfrontflanschRF50 D23185072231
0/400 bar3-LochfrontflanschRF50 D23185073231
  • Lagerware
  • Fertigungsware

Typ
D2
Nenngrösse
50
Genauigkeitsklasse (EN 837-1/6)
1,6
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
¾ x Skalenendwert
dynamische Belastung:
⅔ x Skalenendwert
kurzzeitig:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0.4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 32 (EN 60529)

Standardausführung

Anschluss
Messing, axial
Messglied
Rohrfeder, Kupferlegierung
≤ 60 bar:
Kreisformfeder
> 60 bar:
Schraubenformfeder
Zeigerwerk
Messing
Zifferblatt
NG 50:
Kunststoff, weiß
Skalierung
Skala
D231:
Doppelskala bar aussen schwarz - psi innen rot
Zeiger
NG 50:
Kunststoff, schwarz
Gehäuse
Stahlblech, schwarz
Sichtscheibe
NG 50:
Kunststoff, eingeclipst

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

NG 40/50/63 – Anschluss axial, 3-Lochfrontflansch
