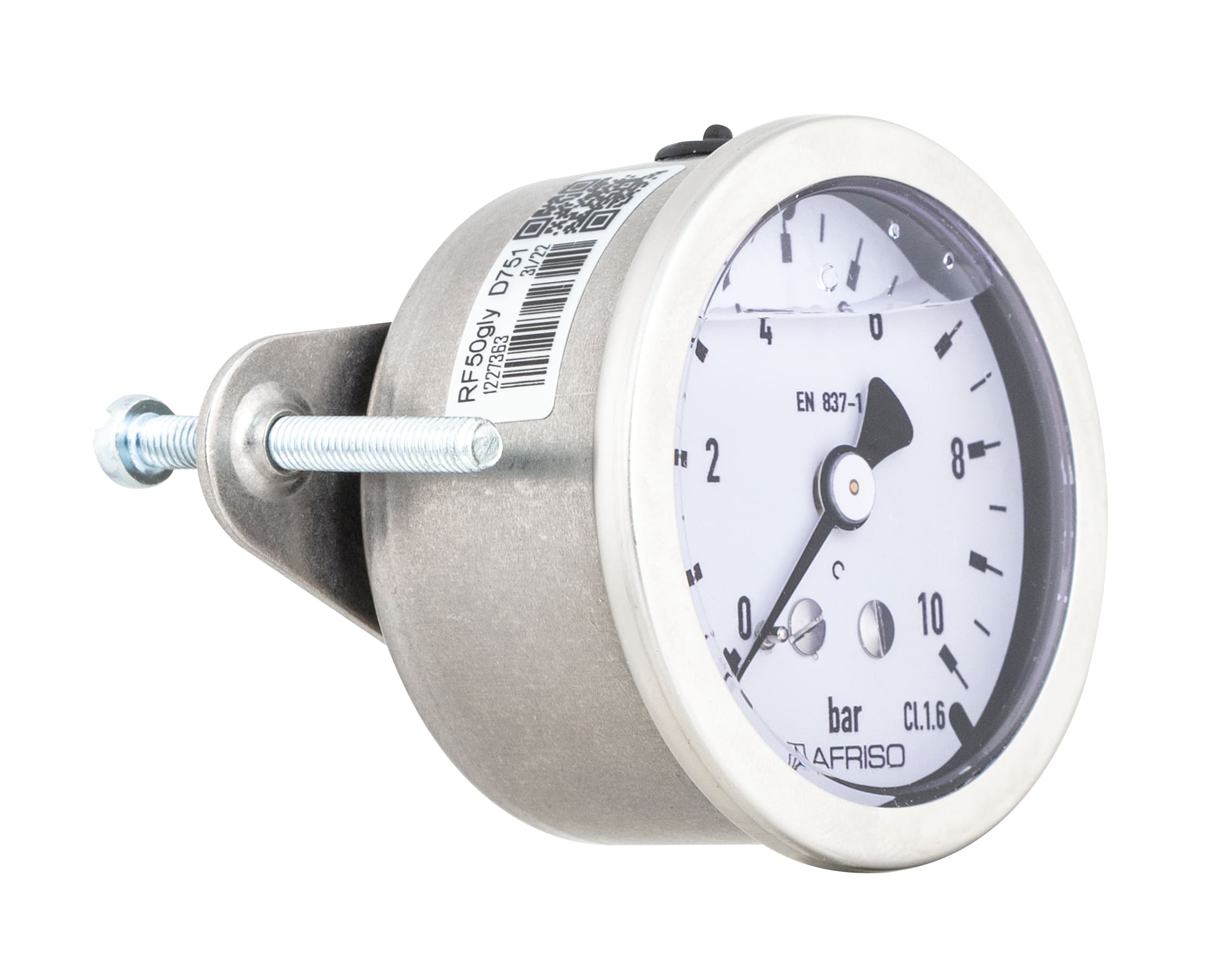

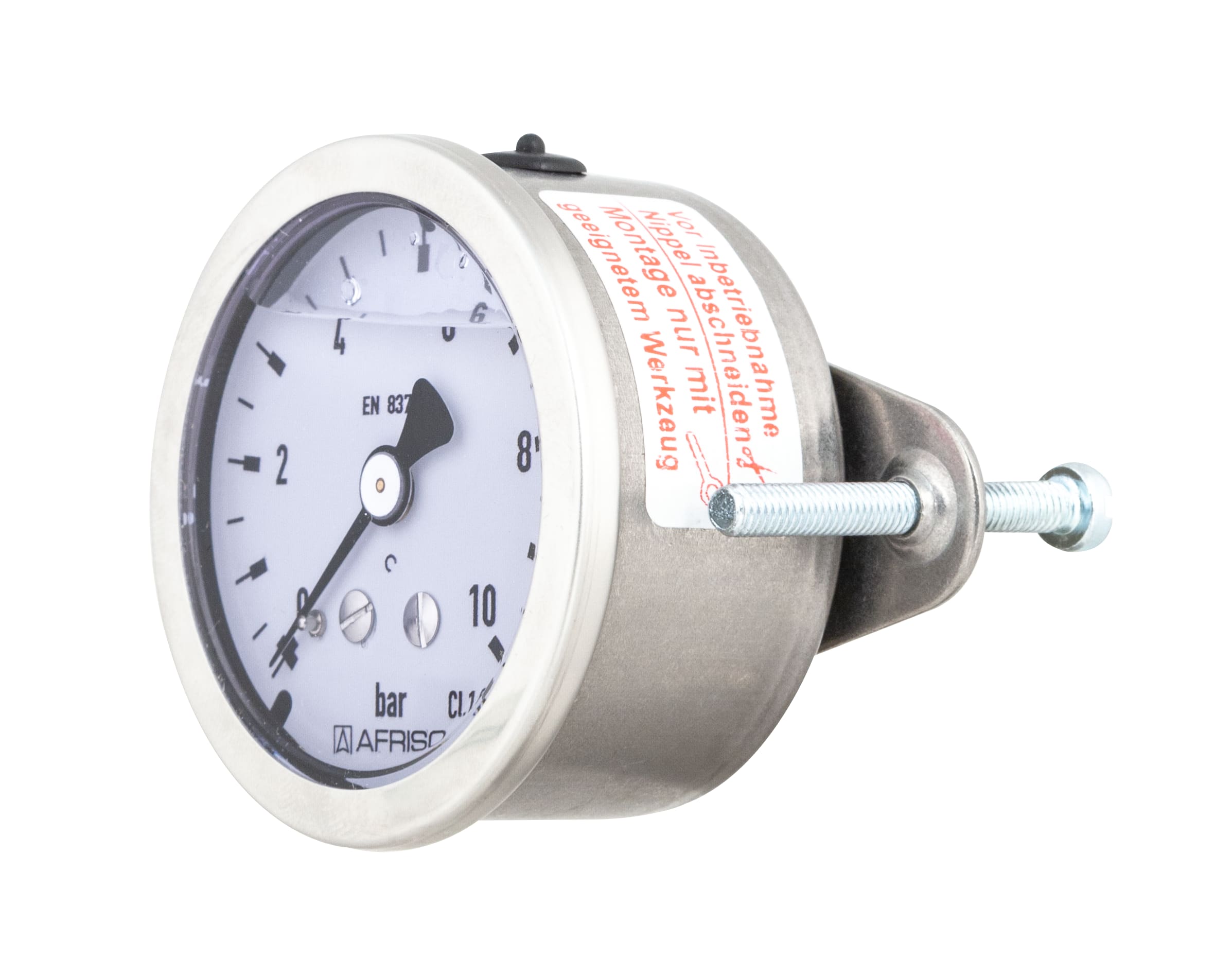

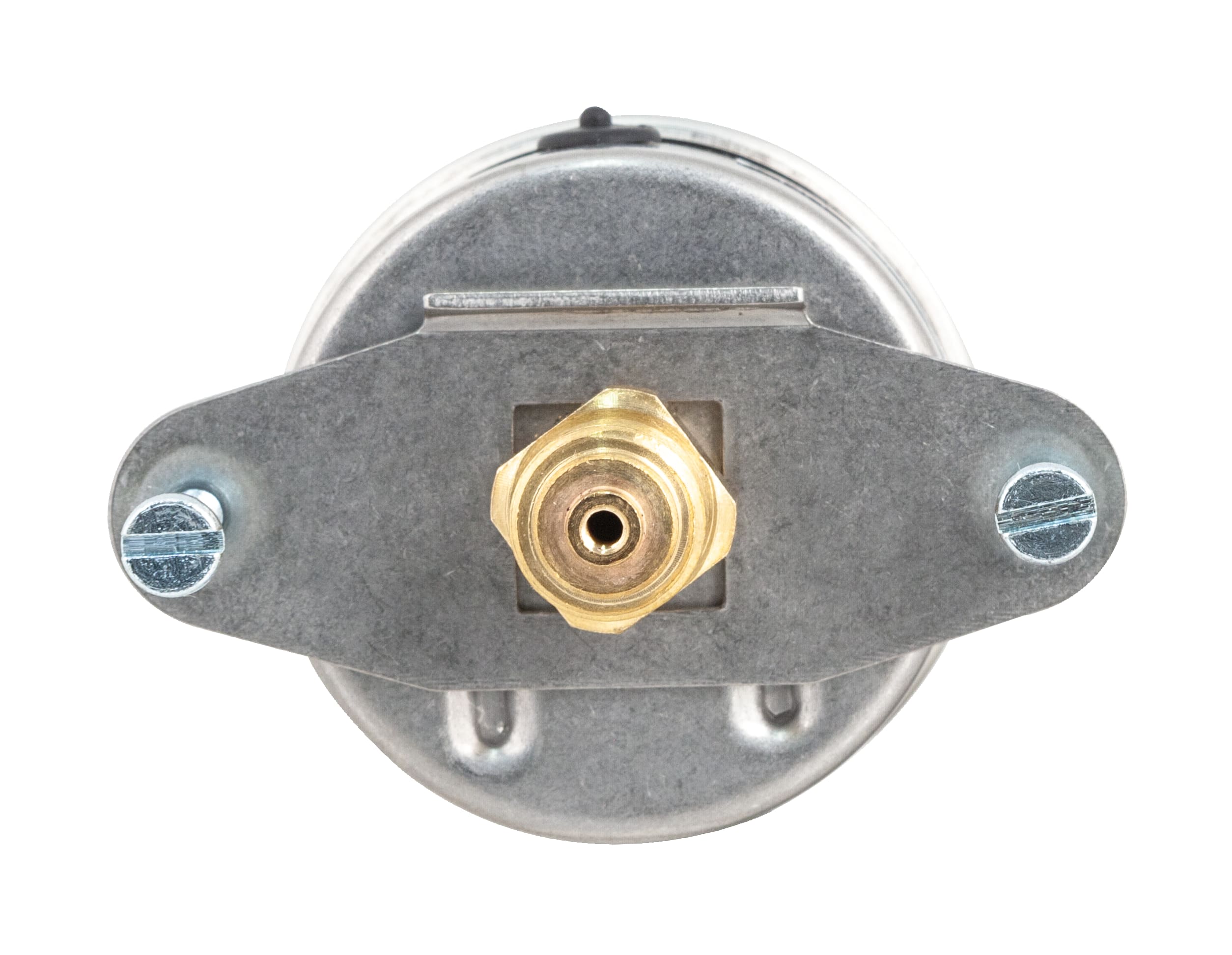

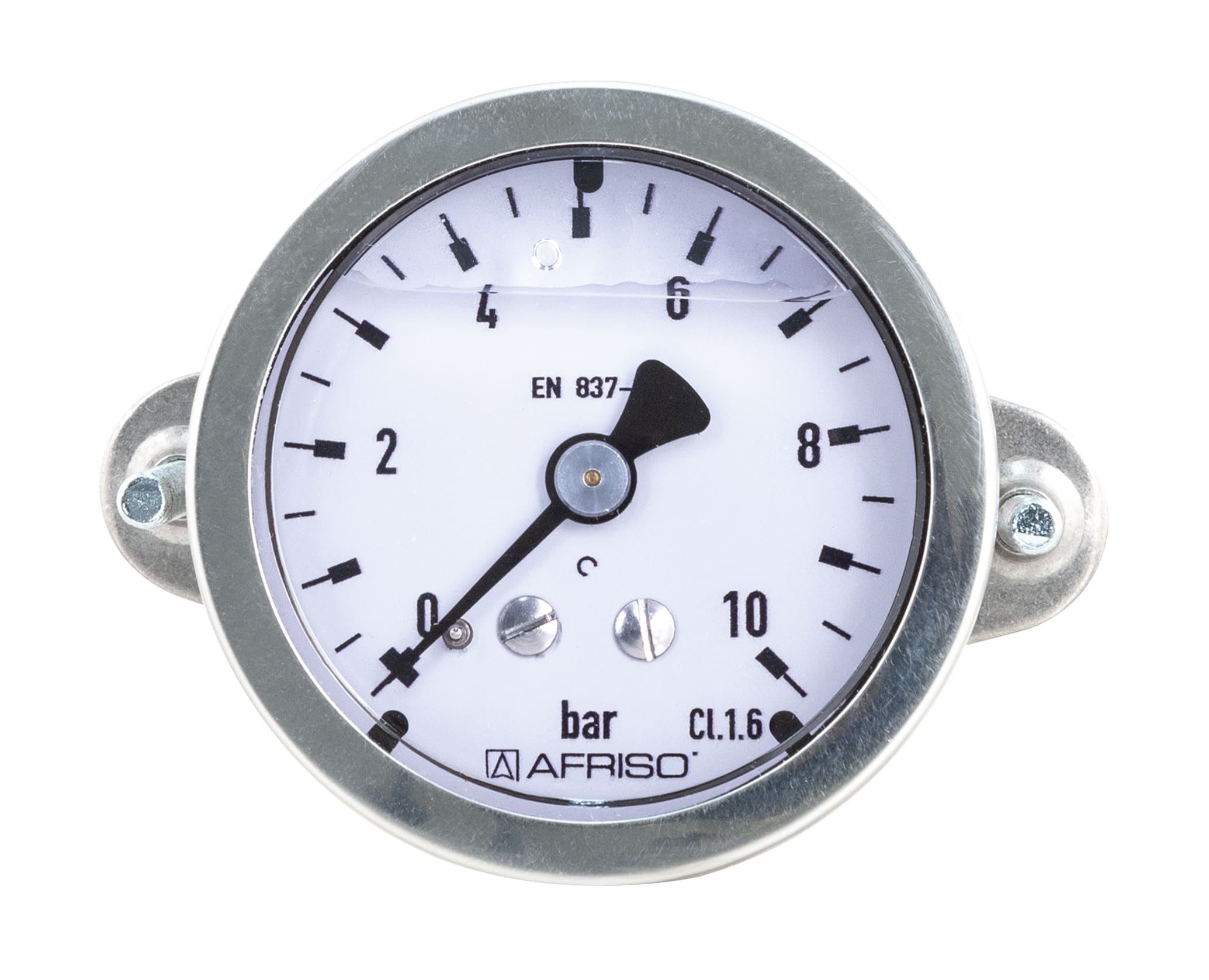

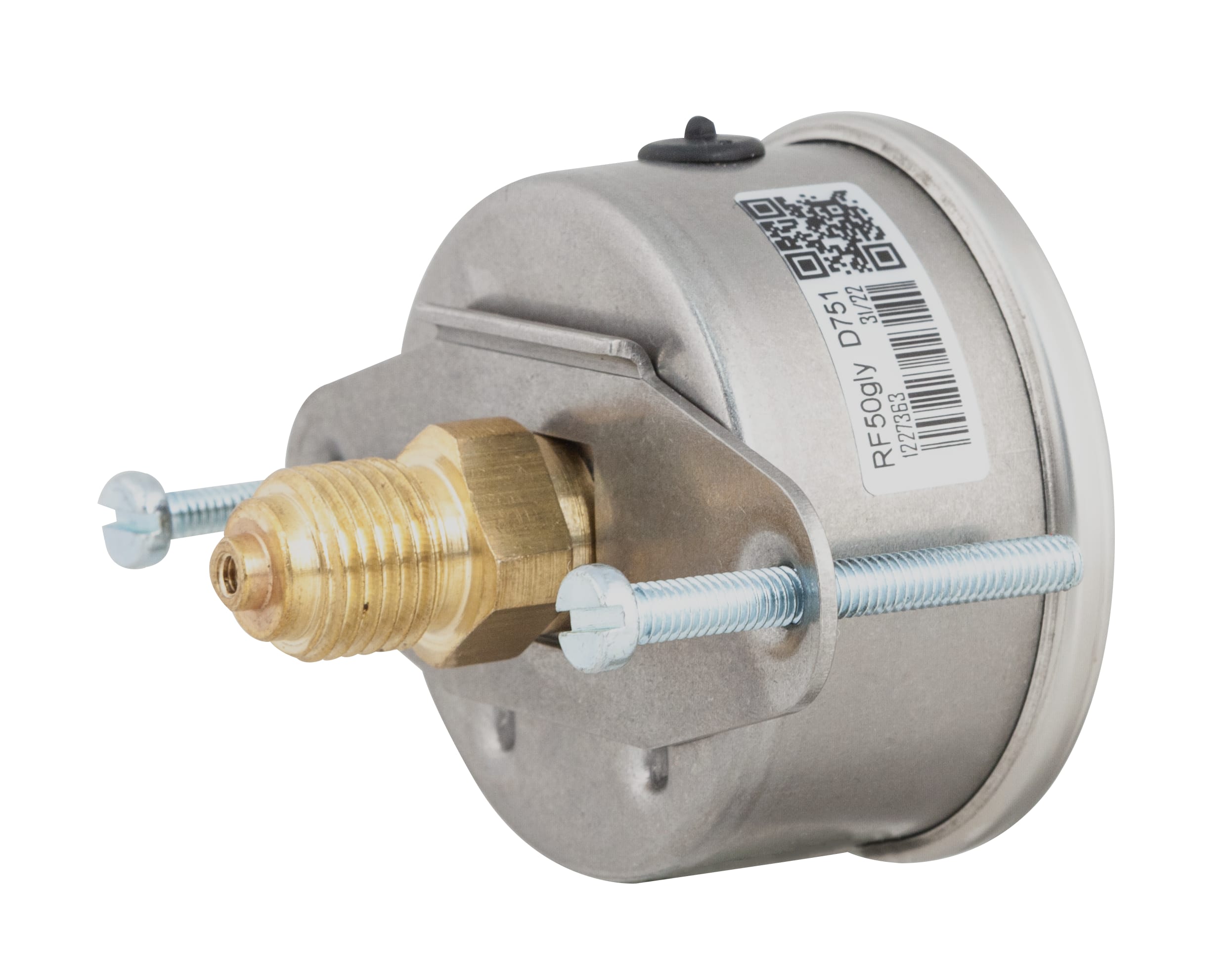

RF50Gly D751

Rohrfeder-Glyzerinmanometer Typ D7

Ausführungen Betriebsanleitung

Gehäuse-⌀50 mm
AnschlussG¼B
Ausrichtungaxial
Genauigkeitsklasse1,6
NormEN 837-1

  • robustes Edelstahlgehäuse
  • einsetzbar bei starken Vibrationen und hohen dynamischen Druckbelastungen
  • längere Lebensdauer durch geringeren Verschleiss und Korrosionsschutz des Messsystems
  • kein Beschlagen der Sichtscheibe von innen bei Einsatz im Freien

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen. Für Messstellen mit starken Vibrationen und hohen dynamischen Druckbelastungen.

AnzeigebereichEinbauartTypArtikelnummer
-1/0 barBügelbefestigungRF50Gly D75185051751
-1/0.6 barBügelbefestigungRF50Gly D75185052751
-1/+1.5 barBügelbefestigungRF50Gly D75185053751
-1/+3 barBügelbefestigungRF50Gly D75185054751
-1/+5 barBügelbefestigungRF50Gly D75185055751
-1/+9 barBügelbefestigungRF50Gly D75185056751
-1/+15 barBügelbefestigungRF50Gly D75185057751
0/0.6 barBügelbefestigungRF50Gly D75185059751
0/1 barBügelbefestigungRF50Gly D75185060751
0/1.6 barBügelbefestigungRF50Gly D75185061751
0/2.5 barBügelbefestigungRF50Gly D75185062751
0/4 barBügelbefestigungRF50Gly D75185063751
0/6 barBügelbefestigungRF50Gly D75185064751
0/10 barBügelbefestigungRF50Gly D75185065751
0/16 barBügelbefestigungRF50Gly D75185066751
0/25 barBügelbefestigungRF50Gly D75185067751
0/40 barBügelbefestigungRF50Gly D75185068751
0/60 barBügelbefestigungRF50Gly D75185069751
0/100 barBügelbefestigungRF50Gly D75185070751
0/160 barBügelbefestigungRF50Gly D75185071751
0/250 barBügelbefestigungRF50Gly D75185072751
0/400 barBügelbefestigungRF50Gly D75185073751
  • Lagerware
  • Fertigungsware

Typ
D7
Nenngrösse
50 - 50
Genauigkeitsklasse (EN 837-1/6)
1,6
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
¾ x Skalenendwert
dynamische Belastung:
⅔ x Skalenendwert
kurzzeitig:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Schutzart
IP 54 (EN 60529) bei Gehäuseentlüftung (≤ 25 bar)

Standardausführung

Anschluss
Messing, axial
Messglied
Rohrfeder
≤ 60 bar:
Kreisformfeder
> 60 bar:
Schraubenformfeder
Zeigerwerk
Messing
Zifferblatt
Aluminium, weiß
Skalierung:
schwarz
RF50Gly:
Aluminium, schwarz
Gehäuse
Edelstahl 304, mit Druckentlastungsöffnung
Bördelring
Edelstahl 304
Sichtscheibe
Kunststoff
Füllflüssigkeit
Glyzerin (99.5 %)

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

NG 50/63 – Anschluss axial, mit Bügelbefestigung

PRO_TEC_BEP_RF50GLY_RF63GLY_D75X_S.TIF

854_017_0336-00.PDF
