RF63 D111

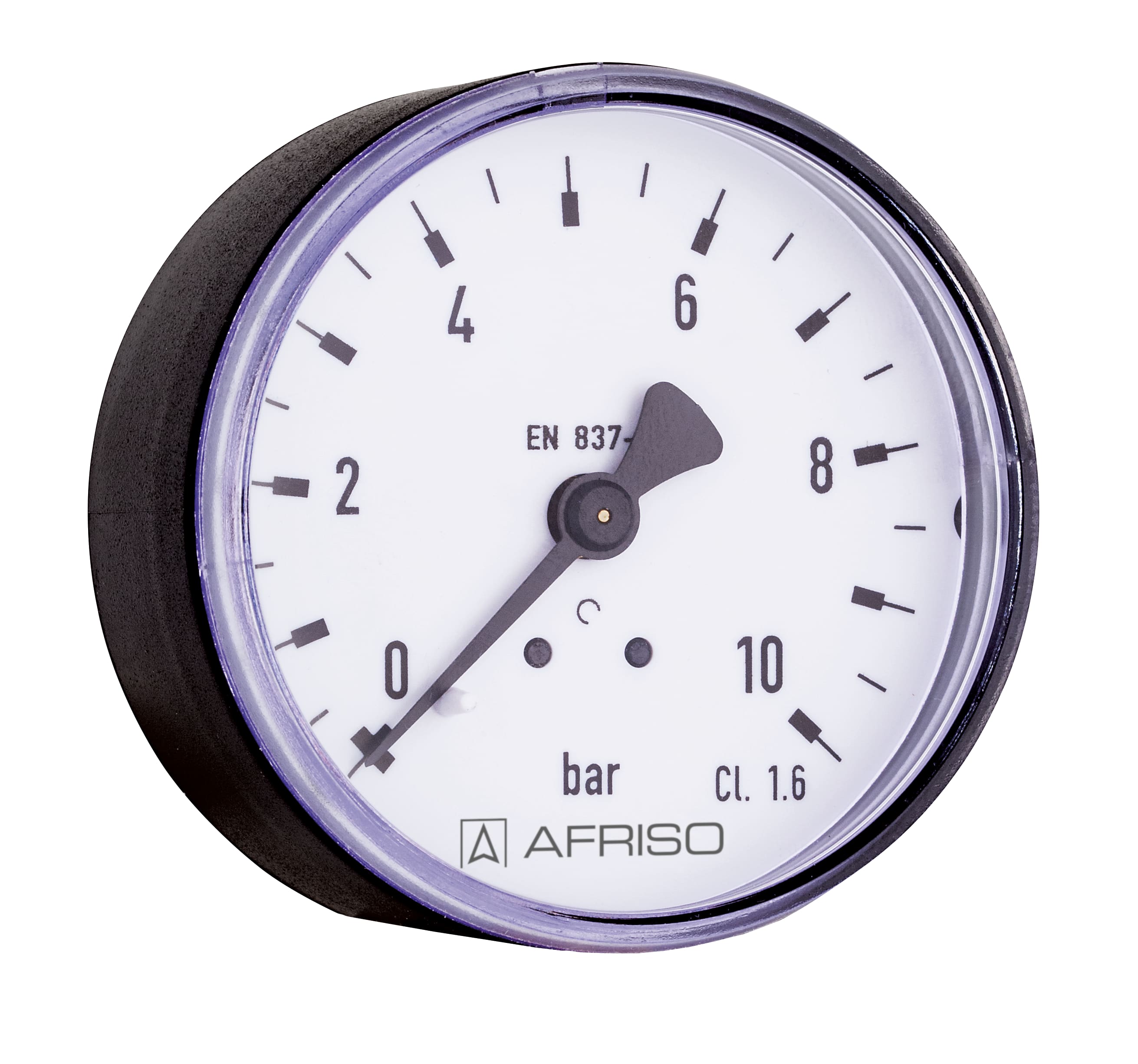

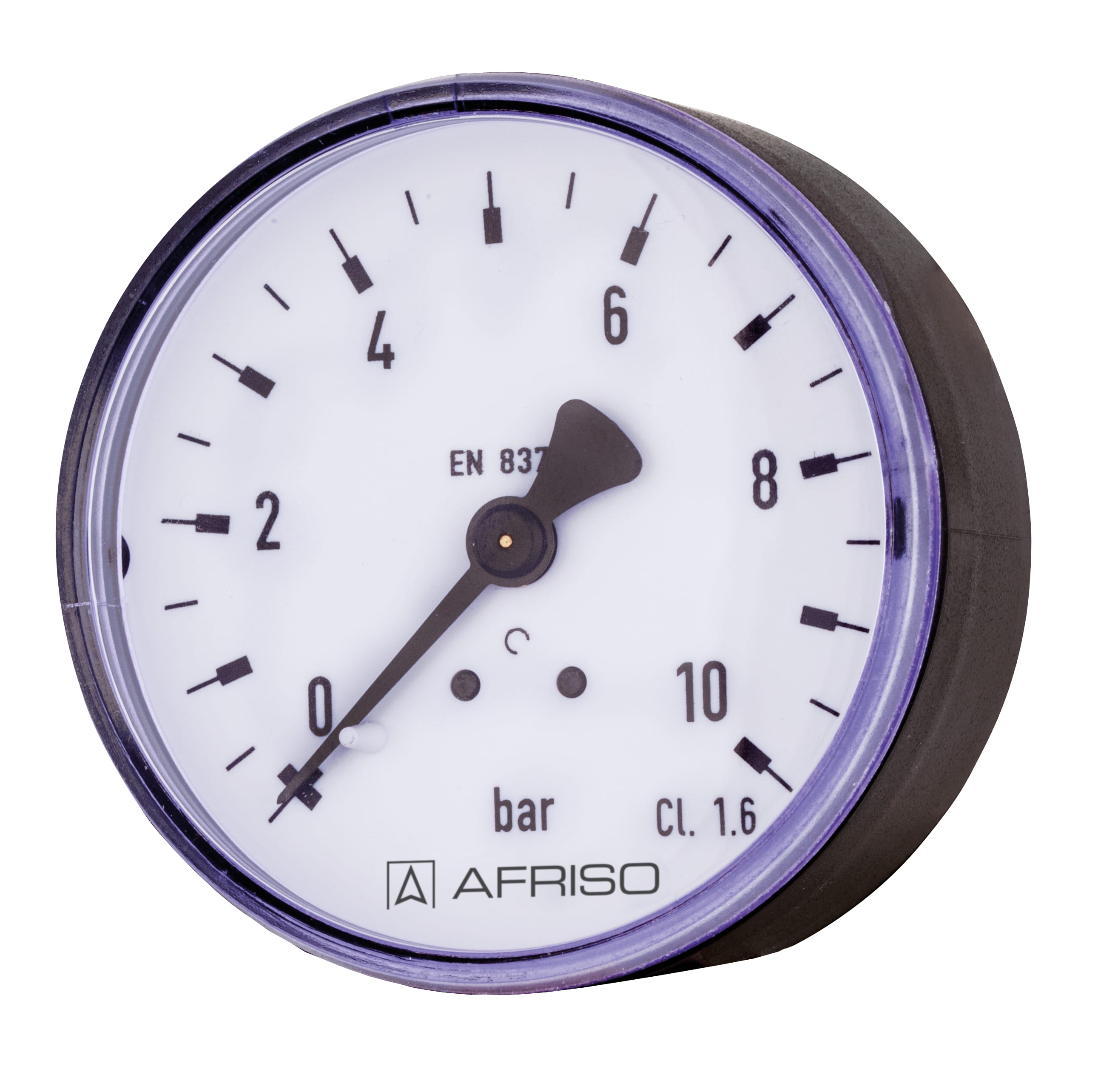

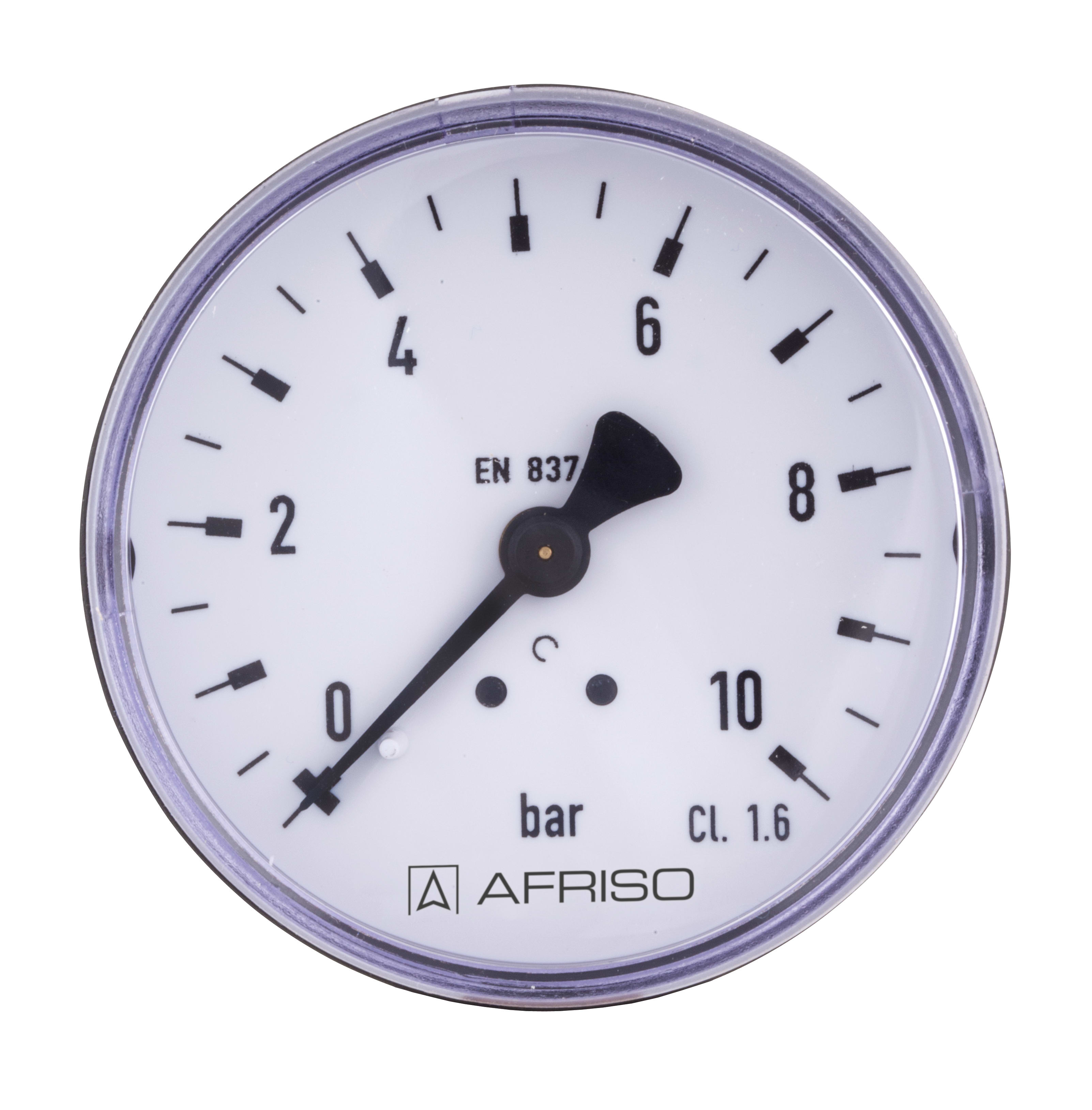

Rohrfeder-Standardmanometer Typ D1

Ausführungen Betriebsanleitungen

Gehäuse-⌀ (Nenngrösse)63 mm
AnschlussG¼B
Ausrichtungaxial
Genauigkeitsklasse1,6
NormEN 837-1

  • für Pneumatik, Heizungstechnik
  • Ausführung nach EN 837-1
  • Genauigkeitsklasse 1.6
  • korrosionsfestes, hochschlagfestes Kunststoffgehäuse
  • viele kundenspezifische Ausführungen lieferbar

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäss EN 837-2“ beachten!

AnzeigebereichEinbauartTypArtikelnummer
-1/0 bardirektRF63 D11185101111
-1/0.6 bardirektRF63 D11185102111
-1/+1.5 bardirektRF63 D11185103111
-1/+3 bardirektRF63 D11185104111
-1/+5 bardirektRF63 D11185105111
-1/+9 bardirektRF63 D11185106111
-1/+15 bardirektRF63 D11185107111
0/0.6 bardirektRF63 D11185109111
0/1 bardirektRF63 D11185110111
0/1.6 bardirektRF63 D11185111111
0/2.5 bardirektRF63 D11185112111
0/4 bardirektRF63 D11185113111
0/6 bardirektRF63 D11185114111
0/10 bardirektRF63 D11185115111
0/16 bardirektRF63 D11185116111
0/25 bardirektRF63 D11185117111
0/40 bardirektRF63 D11185118111
0/60 bardirektRF63 D11185119111
0/100 bardirektRF63 D11185120111
0/160 bardirektRF63 D11185121111
0/250 bardirektRF63 D11185122111
0/400 bardirektRF63 D11185123111
  • Lagerware
  • Fertigungsware

Typ
D1
Nenngrösse
63
Genauigkeitsklasse (EN 837-1/6)
1,6
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
¾ x Skalenendwert
dynamische Belastung:
⅔ x Skalenendwert
kurzzeitig:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0.4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 32 (EN 60529)

Standardausführung

Anschluss
Messing, axial
Messglied
Rohrfeder, Kupferlegierung
≤ 60 bar:
Kreisformfeder
> 60 bar:
Schraubenformfeder
Zeigerwerk
Messing
Zifferblatt
Kunststoff, weiß
Skalierung schwarz
Zeiger
Kunststoff, schwarz
Gehäuse
ABS, schwarz, hochschlag- und korrosionsfest
Sichtscheibe
Kunststoff, eingeclipst
