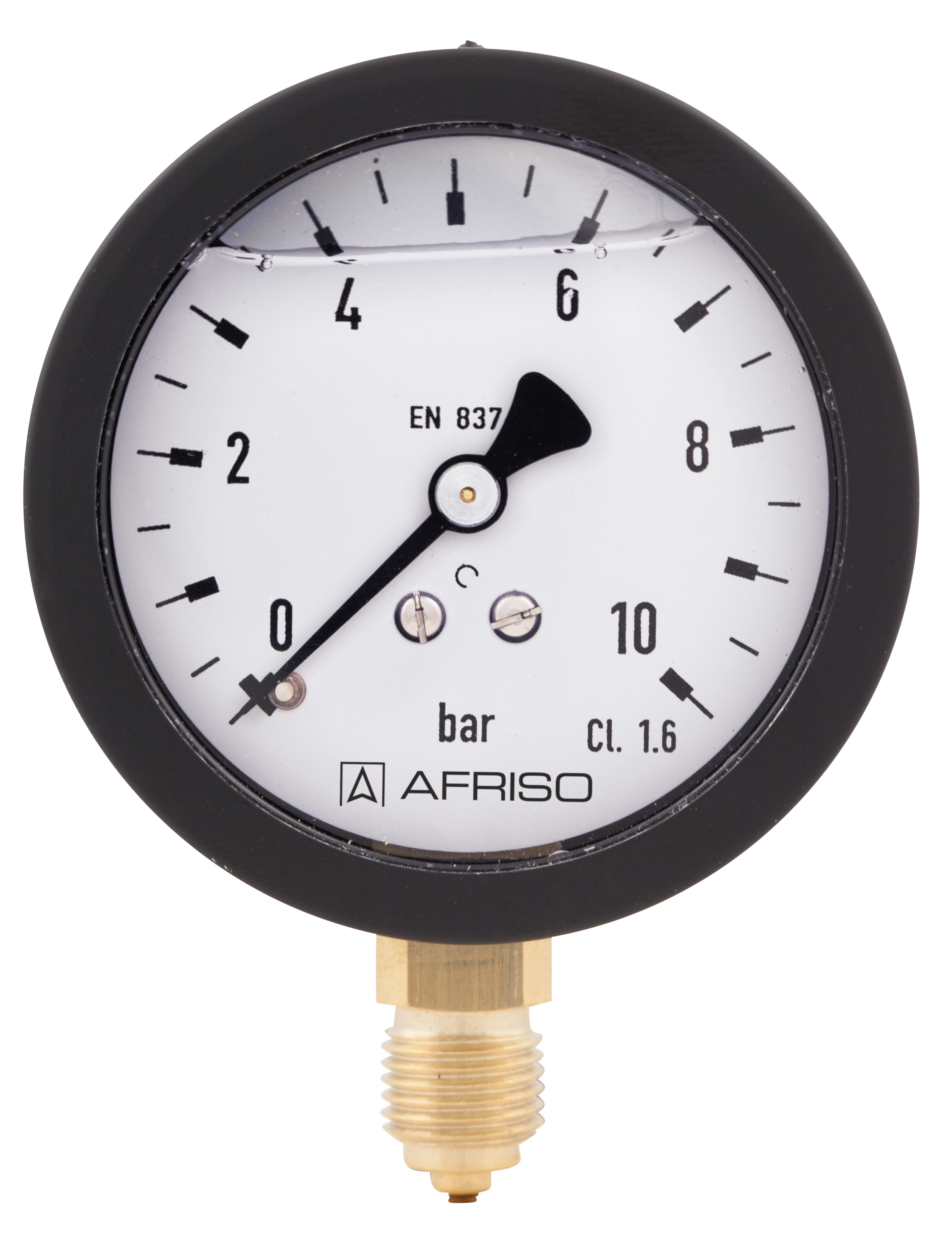

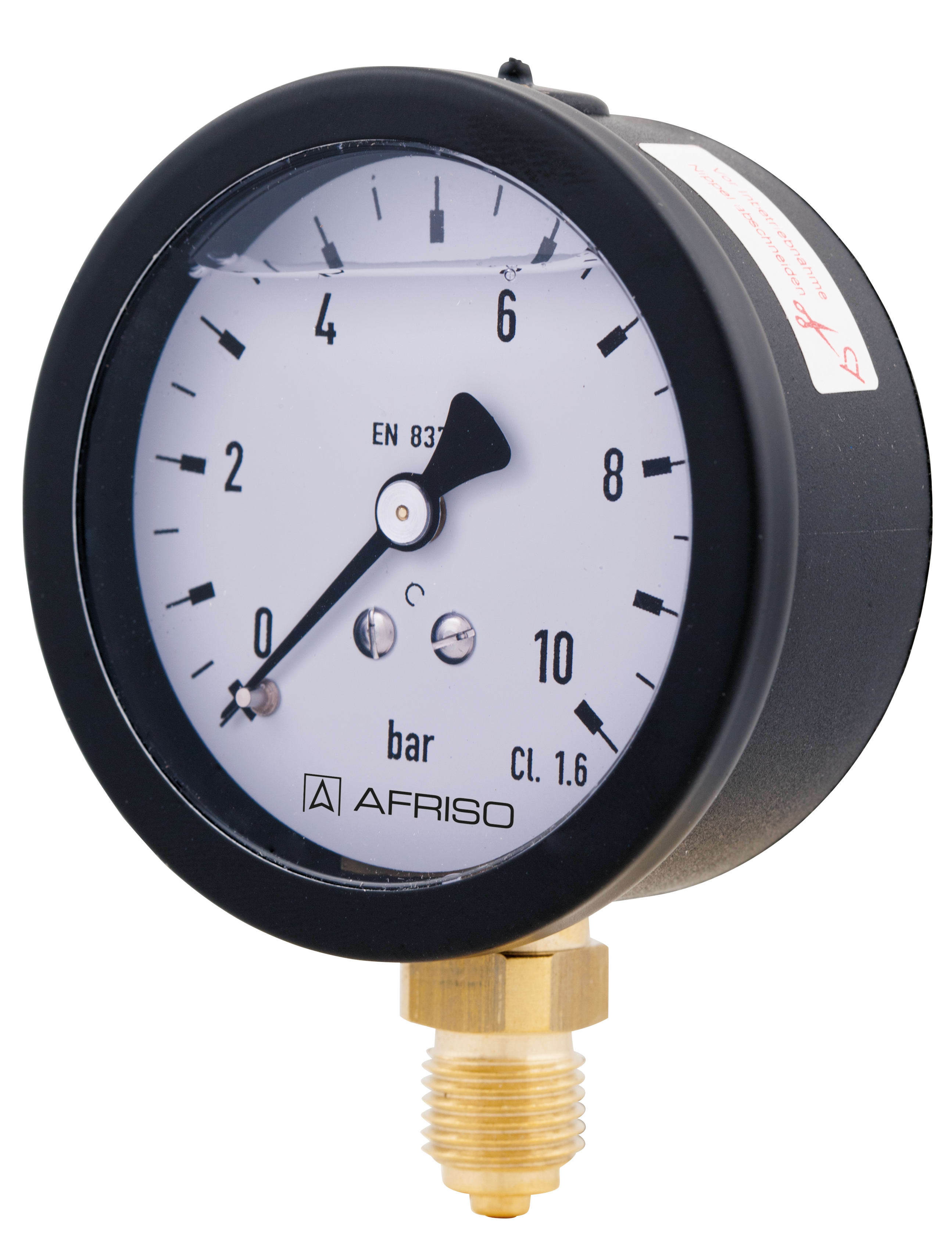

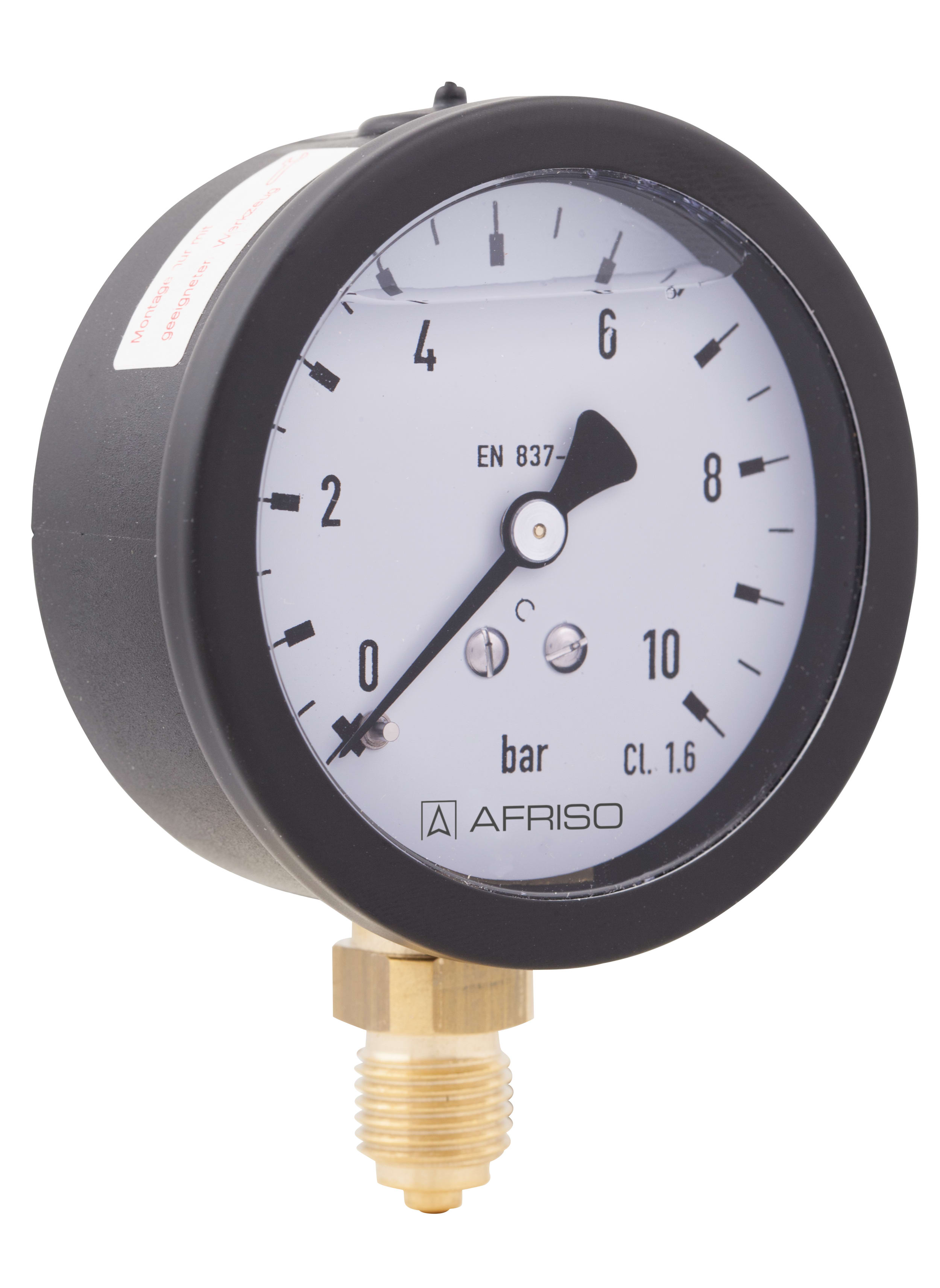

RF63Gly D601

Rohrfeder-Glyzerinmanometer Typ D6

Ausführungen Betriebsanleitungen

Gehäuse-⌀ (Nenngrösse)63 mm
AnschlussG¼B
Ausrichtungradial
Genauigkeitsklasse1,6
NormEN 837-1

  • einsetzbar bei starken Vibrationen und hohen dynamischen Druckbelastungen
  • längere Lebensdauer durch geringeren Verschleiss und Korrosionsschutz des Messsystems
  • kein Beschlagen der Sichtscheibe von innen bei Einsatz im Freien

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen. Für Messstellen mit starken Vibrationen und hohen dynamischen Druckbelastungen.

AnzeigebereichEinbauartTypArtikelnummer
-1/0 bardirektRF63Gly D60185101601
-1/0.6 bardirektRF63Gly D60185102601
-1/+1.5 bardirektRF63Gly D60185103601
-1/+3 bardirektRF63Gly D60185104601
-1/+5 bardirektRF63Gly D60185105601
-1/+9 bardirektRF63Gly D60185106601
-1/+15 bardirektRF63Gly D60185107601
0/0.6 bardirektRF63Gly D60185109601
0/1 bardirektRF63Gly D60185110601
0/1.6 bardirektRF63Gly D60185111601
0/2.5 bardirektRF63Gly D60185112601
0/4 bardirektRF63Gly D60185113601
0/6 bardirektRF63Gly D60185114601
0/10 bardirektRF63Gly D60185115601
0/16 bardirektRF63Gly D60185116601
0/25 bardirektRF63Gly D60185117601
0/40 bardirektRF63Gly D60185118601
0/60 bardirektRF63Gly D60185119601
0/100 bardirektRF63Gly D60185120601
0/160 bardirektRF63Gly D60185121601
0/250 bardirektRF63Gly D60185122601
0/400 bardirektRF63Gly D60185123601
  • Lagerware
  • Fertigungsware

Typ
D6
Nenngrösse
63
Genauigkeitsklasse (EN 837-1/6)
1,6
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
¾ x Skalenendwert
dynamische Belastung:
⅔ x Skalenendwert
kurzzeitig:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Schutzart
IP 54 (EN 60529) bei Gehäuseentlüftung (≤ 25 bar)

Standardausführung

Anschluss
Messing, radial
Messglied
Rohrfeder, Kupferlegierung
≤ 60 bar:
Kreisformfeder
> 60 bar:
Schraubenformfeder
Zeigerwerk
Messing
Zifferblatt
NG 63:
Aluminium, weiß
Skalierung:
schwarz
Zeiger
NG 63:
Aluminium, schwarz
Gehäuse
NG 63:
Polyamid, schwarz
mit Druckentlastungsöffnung
Bördelring
NG 63:
Aluminium, schwarz
Sichtscheibe
NG 63:
Kunststoff
Füllflüssigkeit
Glyzerin (99.5 %)
