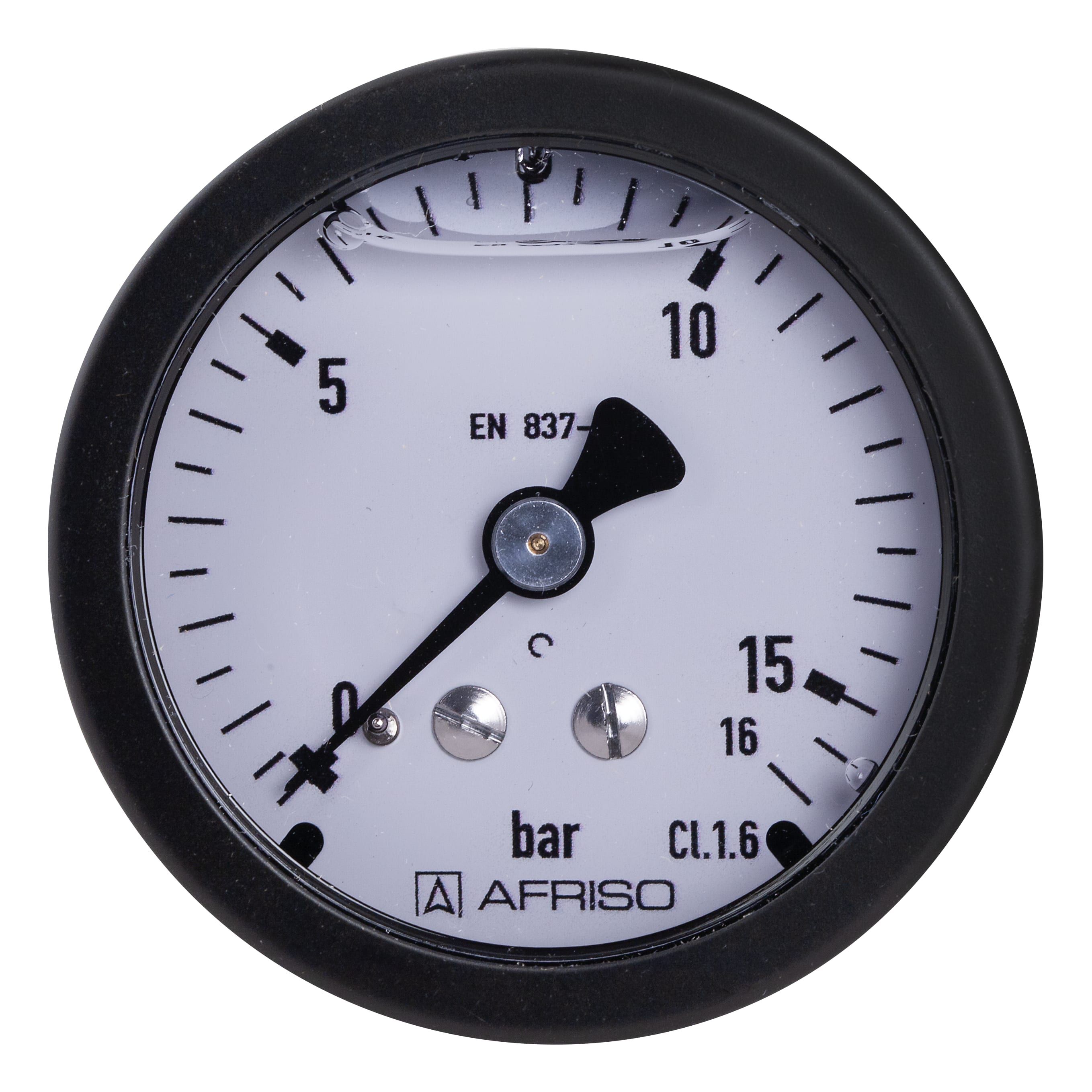

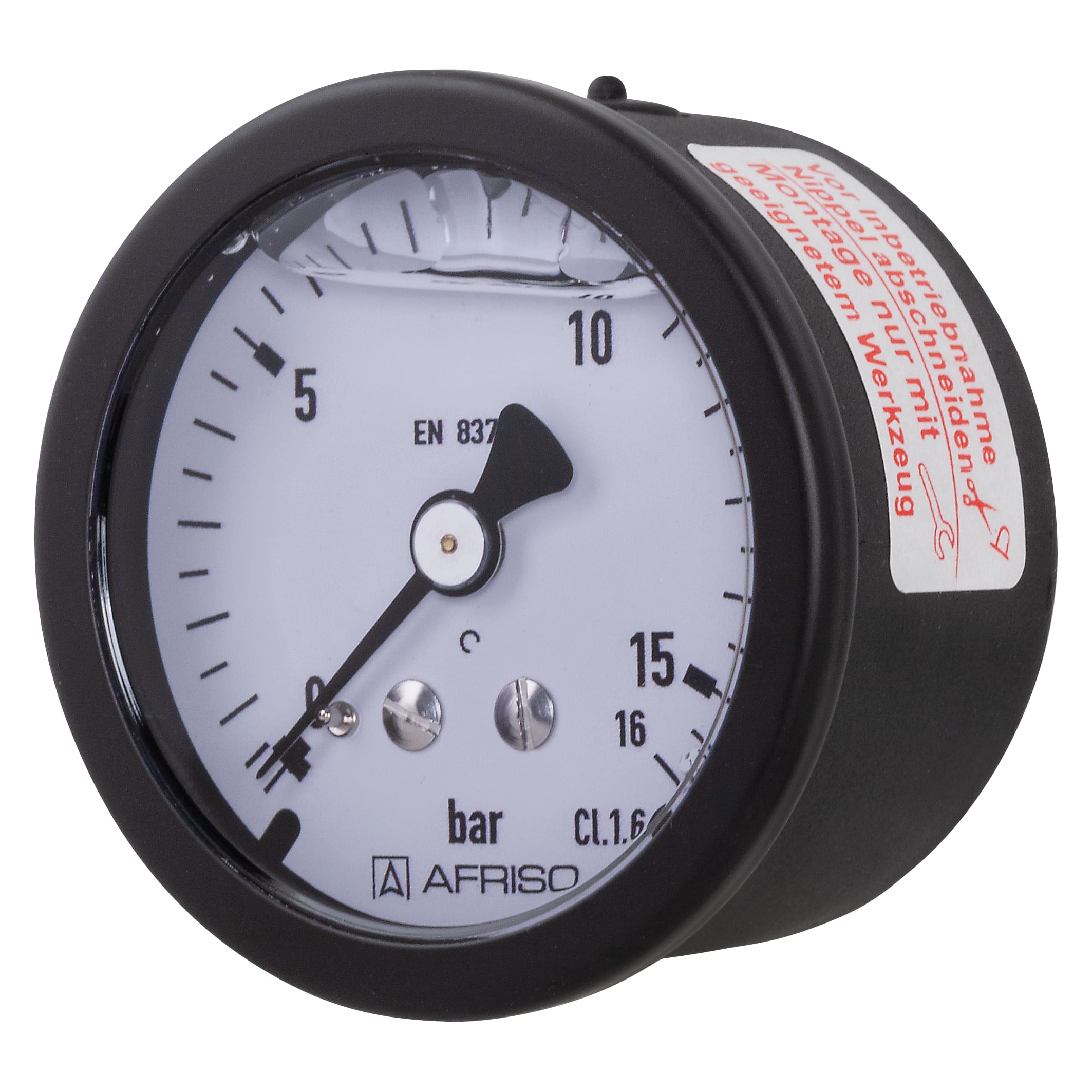

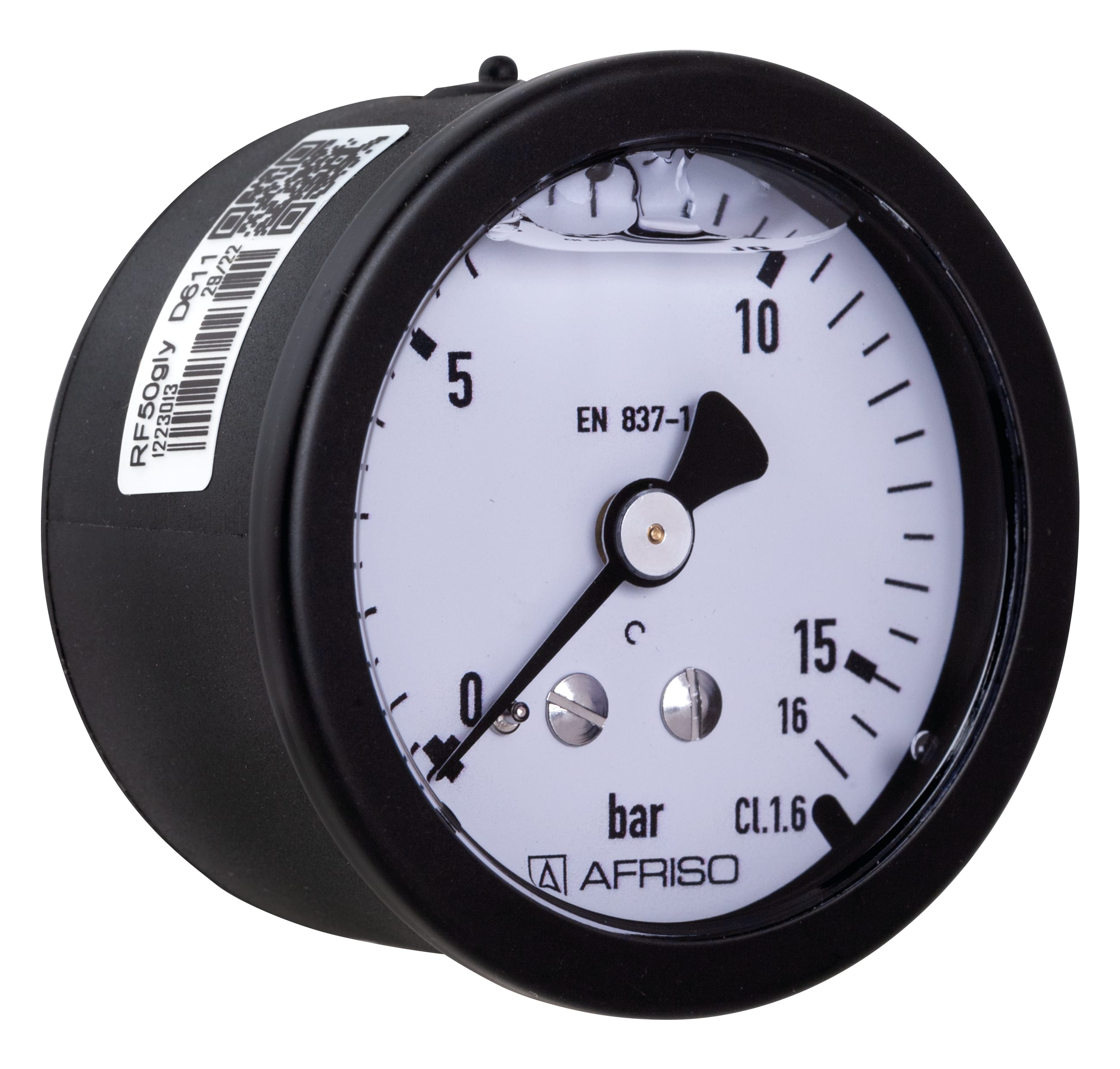

RF63Gly D611

Rohrfeder-Glyzerinmanometer Typ D6

Ausführungen Betriebsanleitung

Gehäuse-⌀63 mm
AnschlussG¼B
Ausrichtungaxial
Genauigkeitsklasse1,6
NormEN 837-1

  • einsetzbar bei starken Vibrationen und hohen dynamischen Druckbelastungen
  • längere Lebensdauer durch geringeren Verschleiss und Korrosionsschutz des Messsystems
  • kein Beschlagen der Sichtscheibe von innen bei Einsatz im Freien

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen. Für Messstellen mit starken Vibrationen und hohen dynamischen Druckbelastungen.

AnzeigebereichEinbauartTypArtikelnummer
-1/0 bardirektRF63Gly D61185101611
-1/0.6 bardirektRF63Gly D61185102611
-1/+1.5 bardirektRF63Gly D61185103611
-1/+3 bardirektRF63Gly D61185104611
-1/+5 bardirektRF63Gly D61185105611
-1/+9 bardirektRF63Gly D61185106611
-1/+15 bardirektRF63Gly D61185107611
0/0.6 bardirektRF63Gly D61185109611
0/1 bardirektRF63Gly D61185110611
0/1.6 bardirektRF63Gly D61185111611
0/2.5 bardirektRF63Gly D61185112611
0/4 bardirektRF63Gly D61185113611
0/6 bardirektRF63Gly D61185114611
0/10 bardirektRF63Gly D61185115611
0/16 bardirektRF63Gly D61185116611
0/25 bardirektRF63Gly D61185117611
0/40 bardirektRF63Gly D61185118611
0/60 bardirektRF63Gly D61185119611
0/100 bardirektRF63Gly D61185120611
0/160 bardirektRF63Gly D61185121611
0/250 bardirektRF63Gly D61185122611
0/400 bardirektRF63Gly D61185123611
  • Lagerware
  • Fertigungsware

Typ
D6
Nenngrösse
63 - 63
Genauigkeitsklasse (EN 837-1/6)
1,6
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
¾ x Skalenendwert
dynamische Belastung:
⅔ x Skalenendwert
kurzzeitig:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Schutzart
IP 54 (EN 60529) bei Gehäuseentlüftung (≤ 25 bar)

Standardausführung

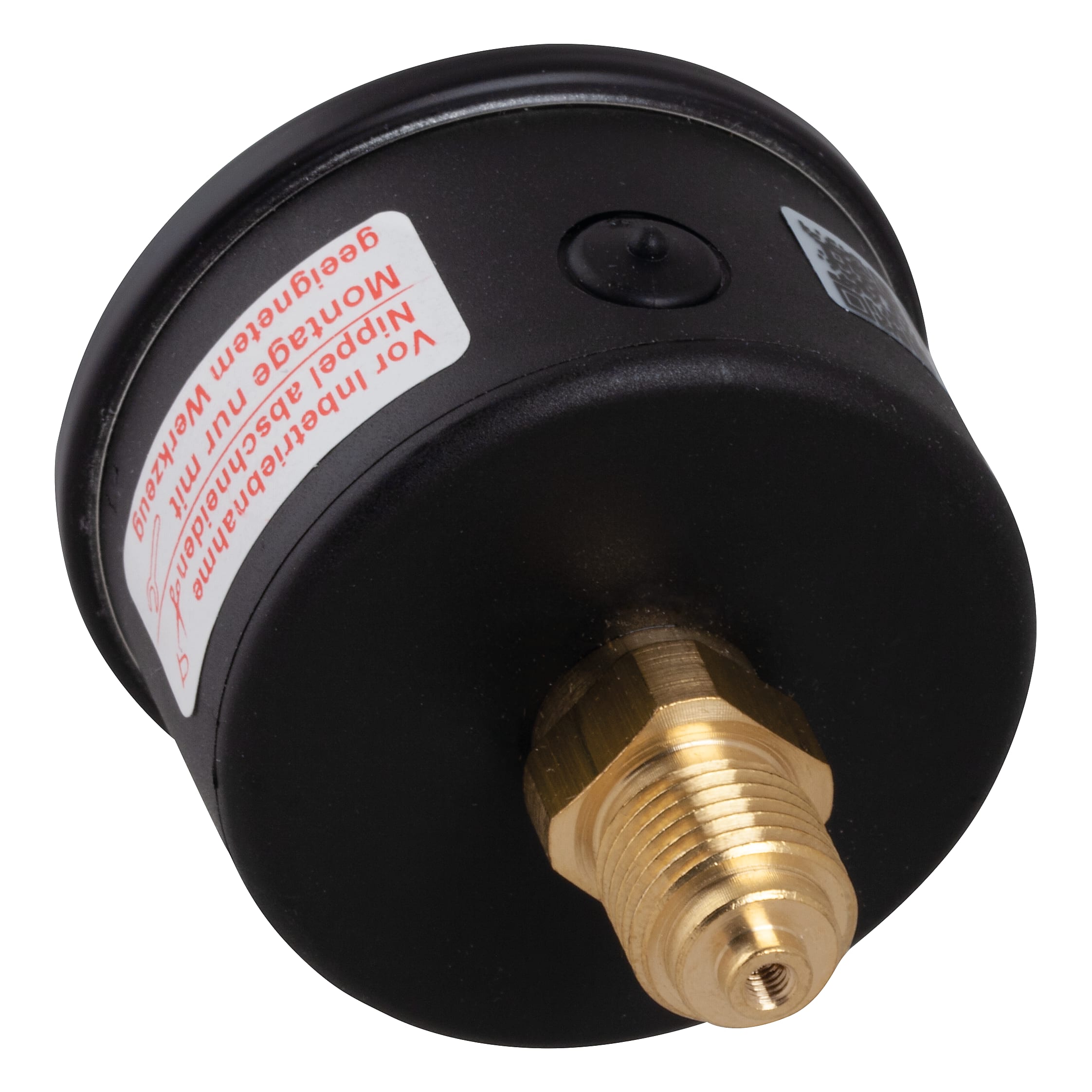

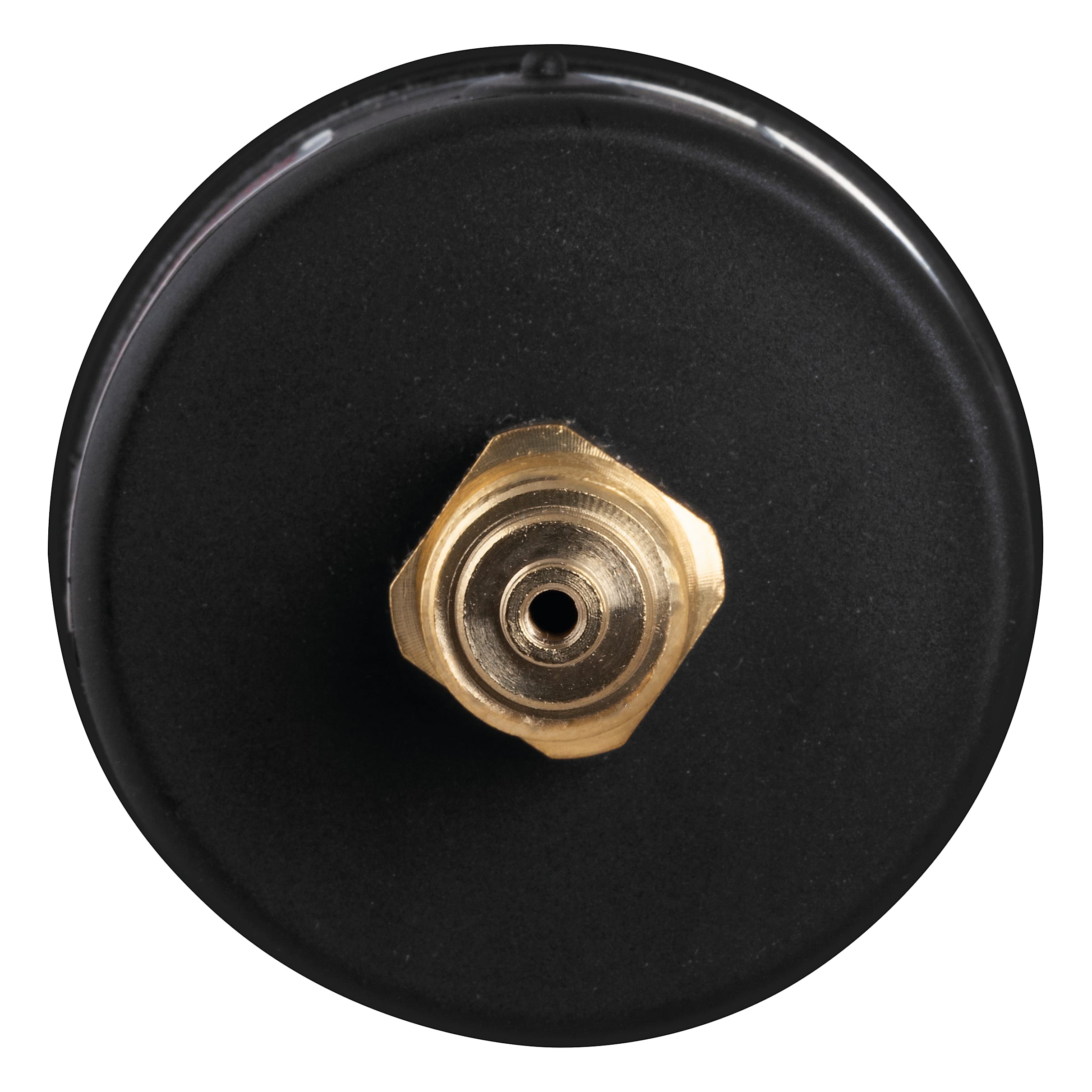

Anschluss
Messing, axial
Messglied
Rohrfeder, Kupferlegierung
≤ 60 bar:
Kreisformfeder
> 60 bar:
Schraubenformfeder
Zeigerwerk
Messing
Zifferblatt
NG 63: Aluminium, weiß
Skalierung:
schwarz
Zeiger
NG 63: Aluminium, schwarz
Gehäuse
NG 63: Polyamid, schwarz
mit Druckentlastungsöffnung
Bördelring
NG 63: Aluminium, schwarz
Sichtscheibe
NG 63: Kunststoff
Füllflüssigkeit
Glyzerin (99.5 %)

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

NG 50/63 – Anschluss axial
