RF63Gly D701

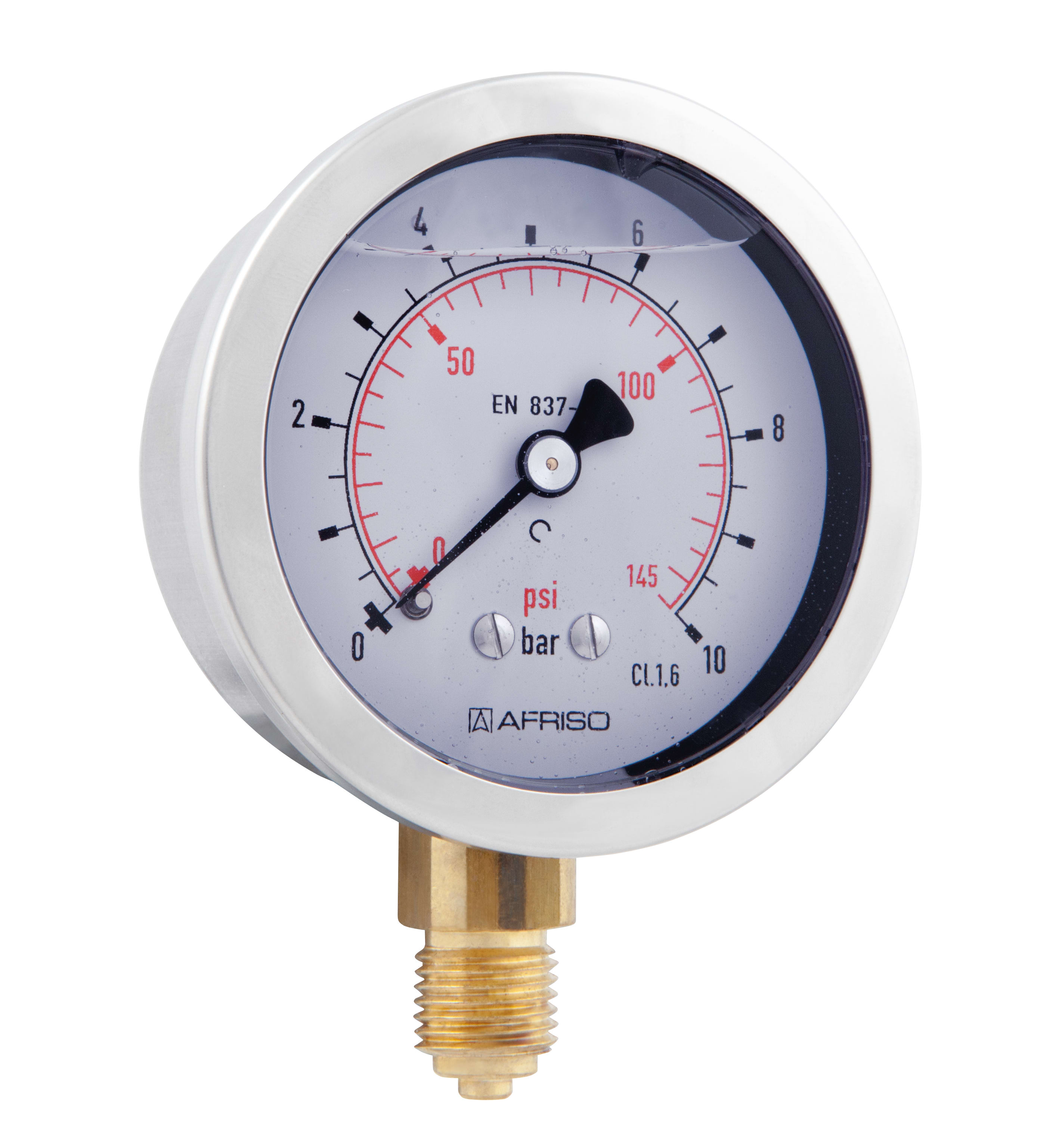

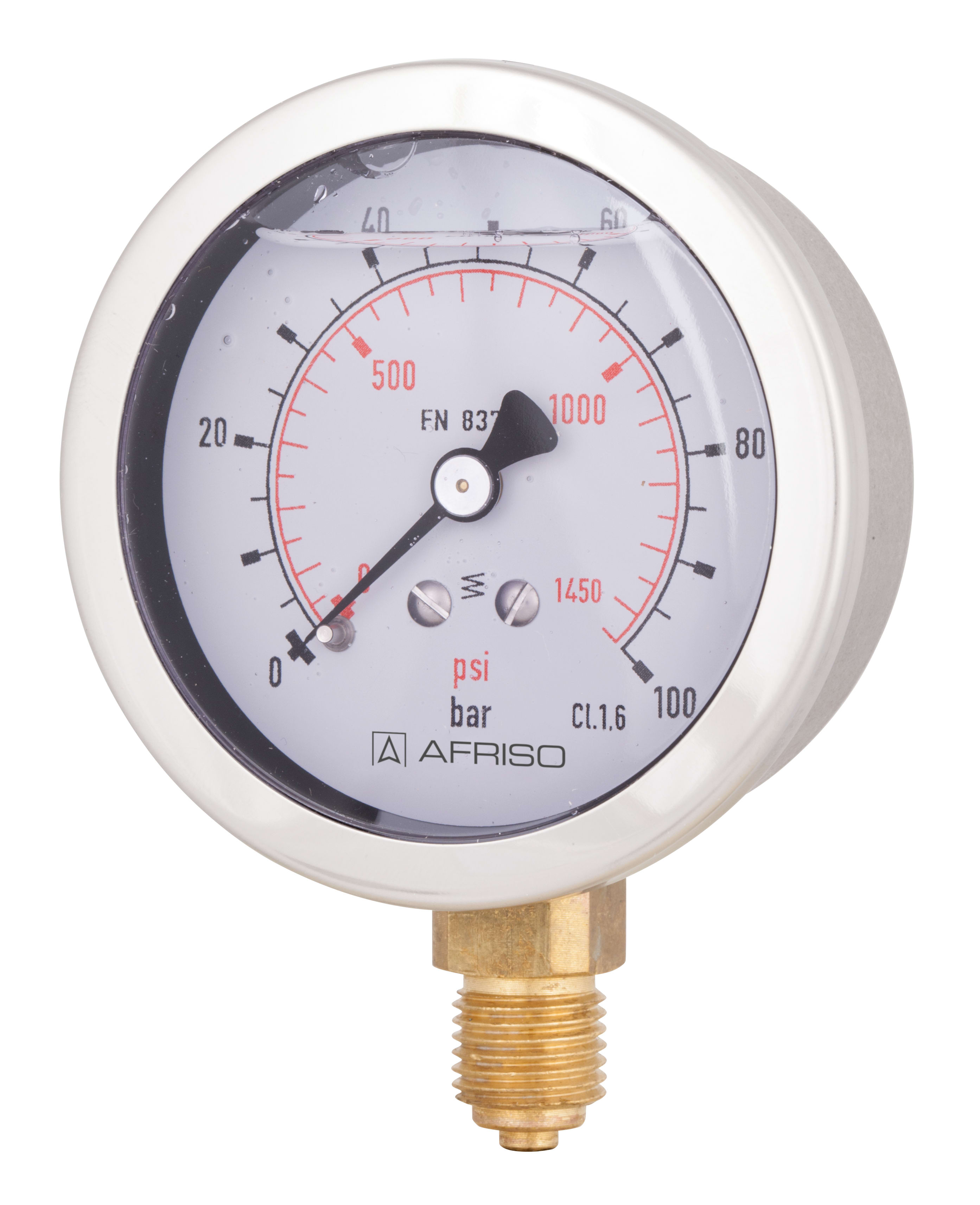

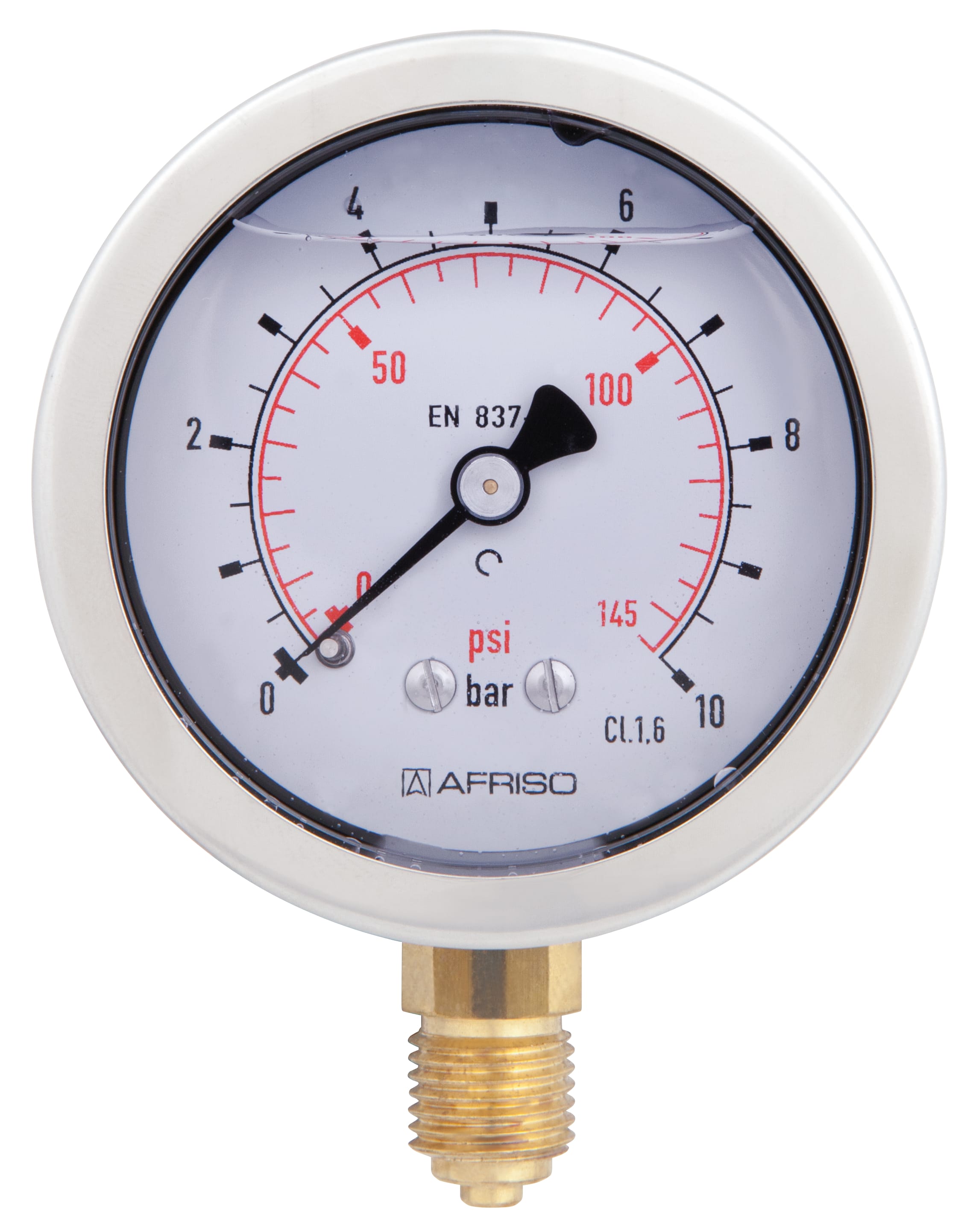

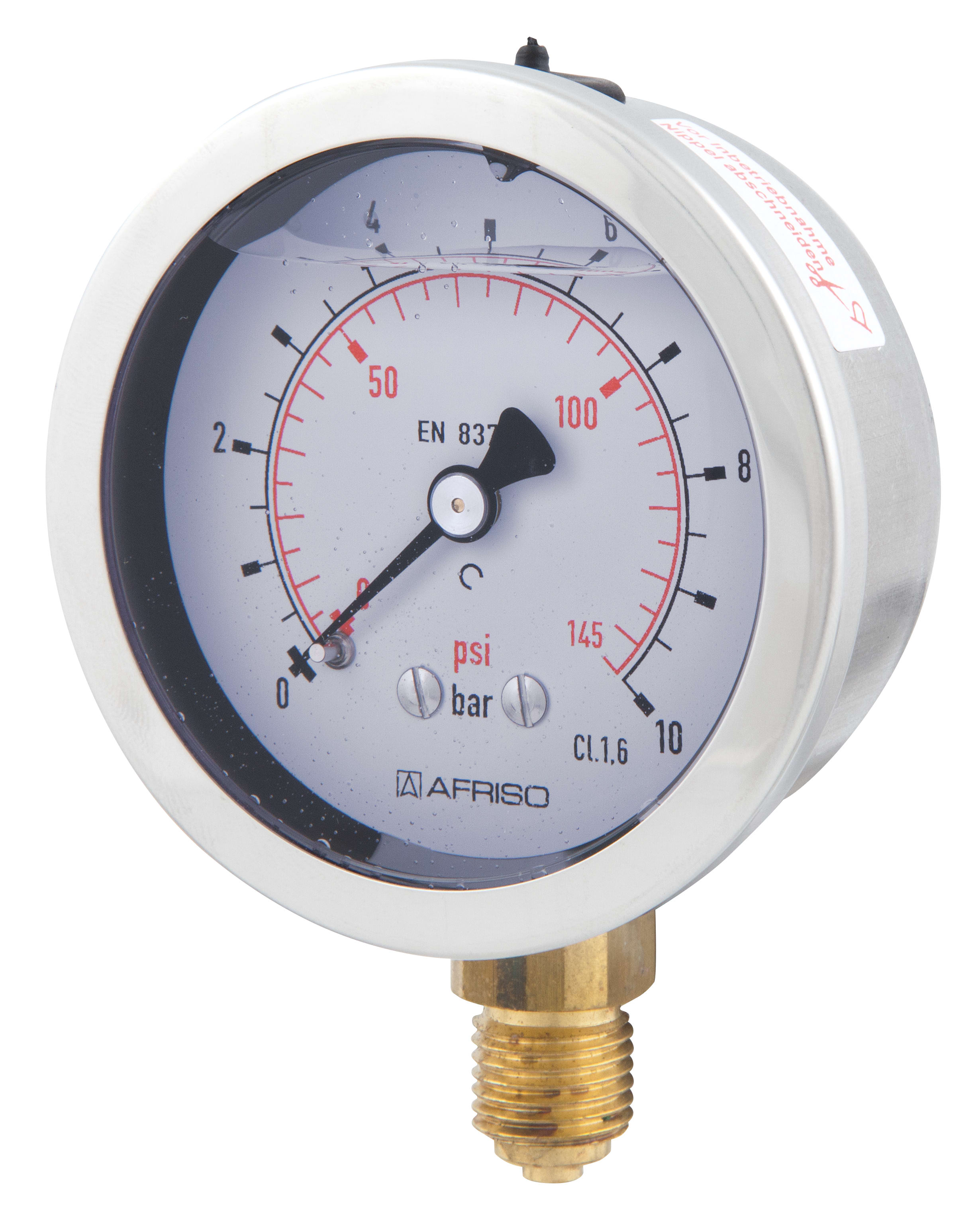

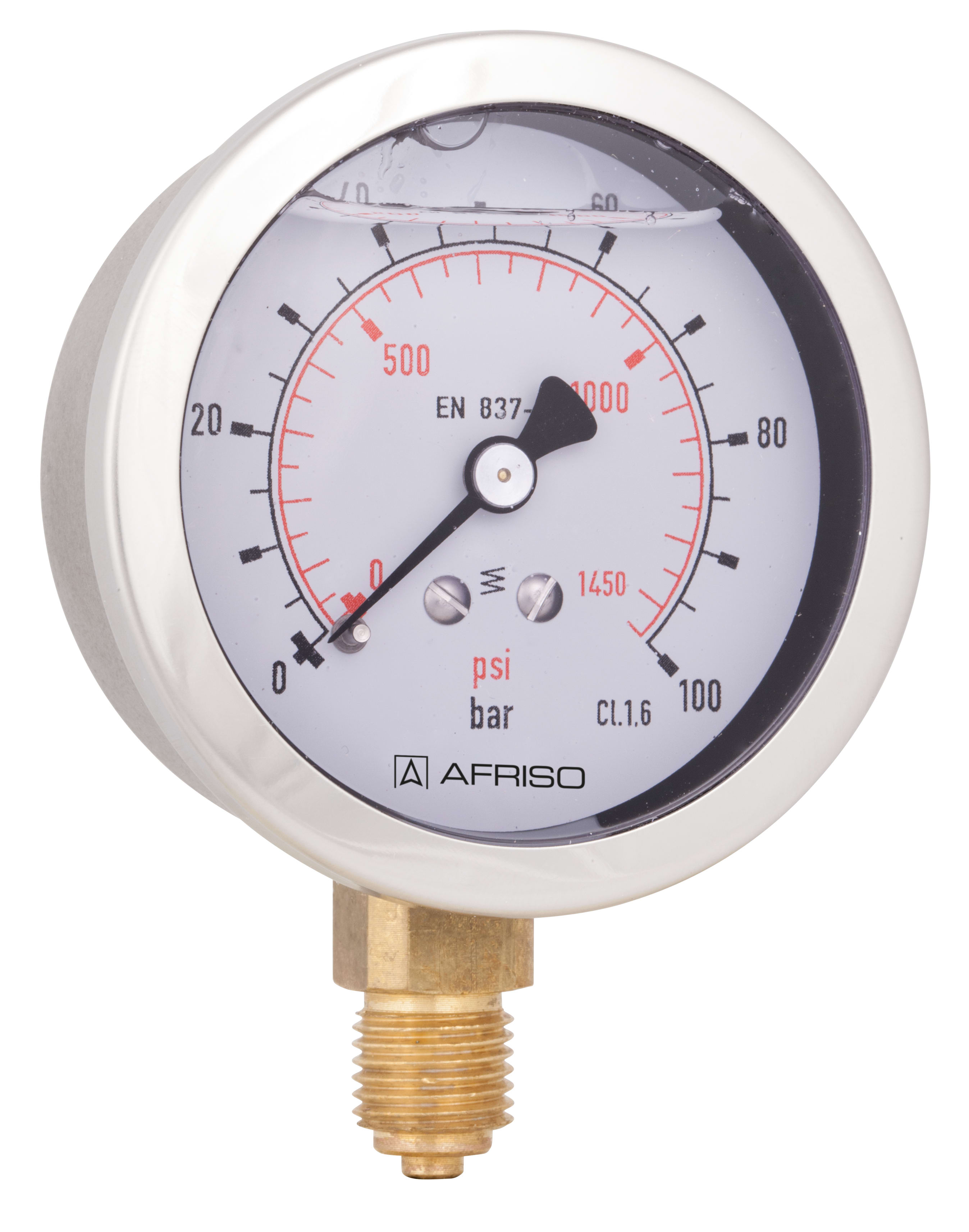

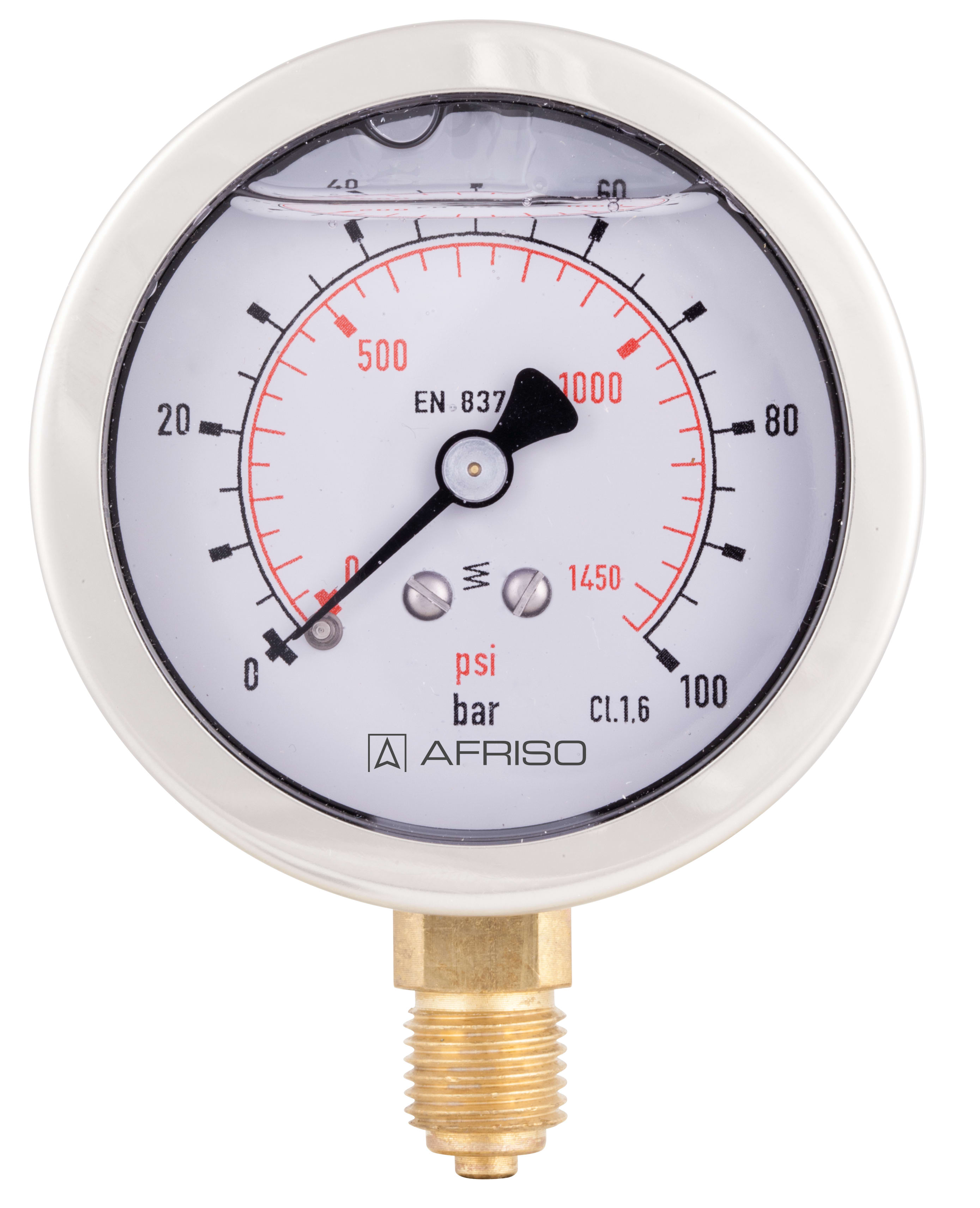

Rohrfeder-Glyzerinmanometer Typ D7

Ausführungen Betriebsanleitungen

Gehäuse-⌀ (Nenngrösse)63 mm
AnschlussG¼B
Ausrichtungradial
Genauigkeitsklasse1,6
NormEN 837-1

  • robustes Edelstahlgehäuse
  • einsetzbar bei starken Vibrationen und hohen dynamischen Druckbelastungen
  • längere Lebensdauer durch geringeren Verschleiss und Korrosionsschutz des Messsystems
  • kein Beschlagen der Sichtscheibe von innen bei Einsatz im Freien

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen. Für Messstellen mit starken Vibrationen und hohen dynamischen Druckbelastungen.

AnzeigebereichEinbauartTypArtikelnummer
-1/0 bardirektRF63Gly D70185101701
-1/0.6 bardirektRF63Gly D70185102701
-1/+1.5 bardirektRF63Gly D70185103701
-1/+3 bardirektRF63Gly D70185104701
-1/+5 bardirektRF63Gly D70185105701
-1/+9 bardirektRF63Gly D70185106701
-1/+15 bardirektRF63Gly D70185107701
0/0.6 bardirektRF63Gly D70185109701
0/1 bardirektRF63Gly D70185110701
0/1.6 bardirektRF63Gly D70185111701
0/2.5 bardirektRF63Gly D70185112701
0/4 bardirektRF63Gly D70185113701
0/6 bardirektRF63Gly D70185114701
0/10 bardirektRF63Gly D70185115701
0/16 bardirektRF63Gly D70185116701
0/25 bardirektRF63Gly D70185117701
0/40 bardirektRF63Gly D70185118701
0/60 bardirektRF63Gly D70185119701
0/100 bardirektRF63Gly D70185120701
0/160 bardirektRF63Gly D70185121701
0/250 bardirektRF63Gly D70185122701
0/315 bardirektRF63Gly D70186818701
0/400 bardirektRF63Gly D70185123701
0/600 bardirektRF63Gly D70185124701
  • Lagerware
  • Fertigungsware

Typ
D7
Nenngrösse
63
Genauigkeitsklasse (EN 837-1/6)
1,6
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
¾ x Skalenendwert
dynamische Belastung:
⅔ x Skalenendwert
kurzzeitig:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Schutzart
IP 54 (EN 60529) bei Gehäuseentlüftung (≤ 25 bar)

Standardausführung

Anschluss
Messing, radial
Messglied
Rohrfeder
≤ 60 bar:
Kreisformfeder
> 60 bar:
Schraubenformfeder
Zeigerwerk
Messing
Zifferblatt
Aluminium, weiß
RF63Gly:
Doppelskala bar aussen schwarz - psi innen rot
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304, mit Druckentlastungsöffnung
Bördelring
Edelstahl 304
Sichtscheibe
Kunststoff
Füllflüssigkeit
Glyzerin (99.5 %)
