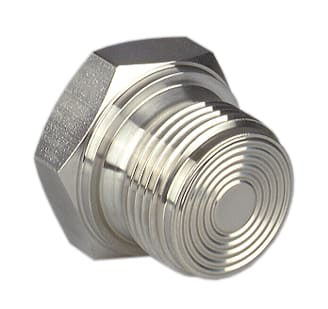

PRO_TEC_SAL_MD_21_PN_60_31415W.TIF

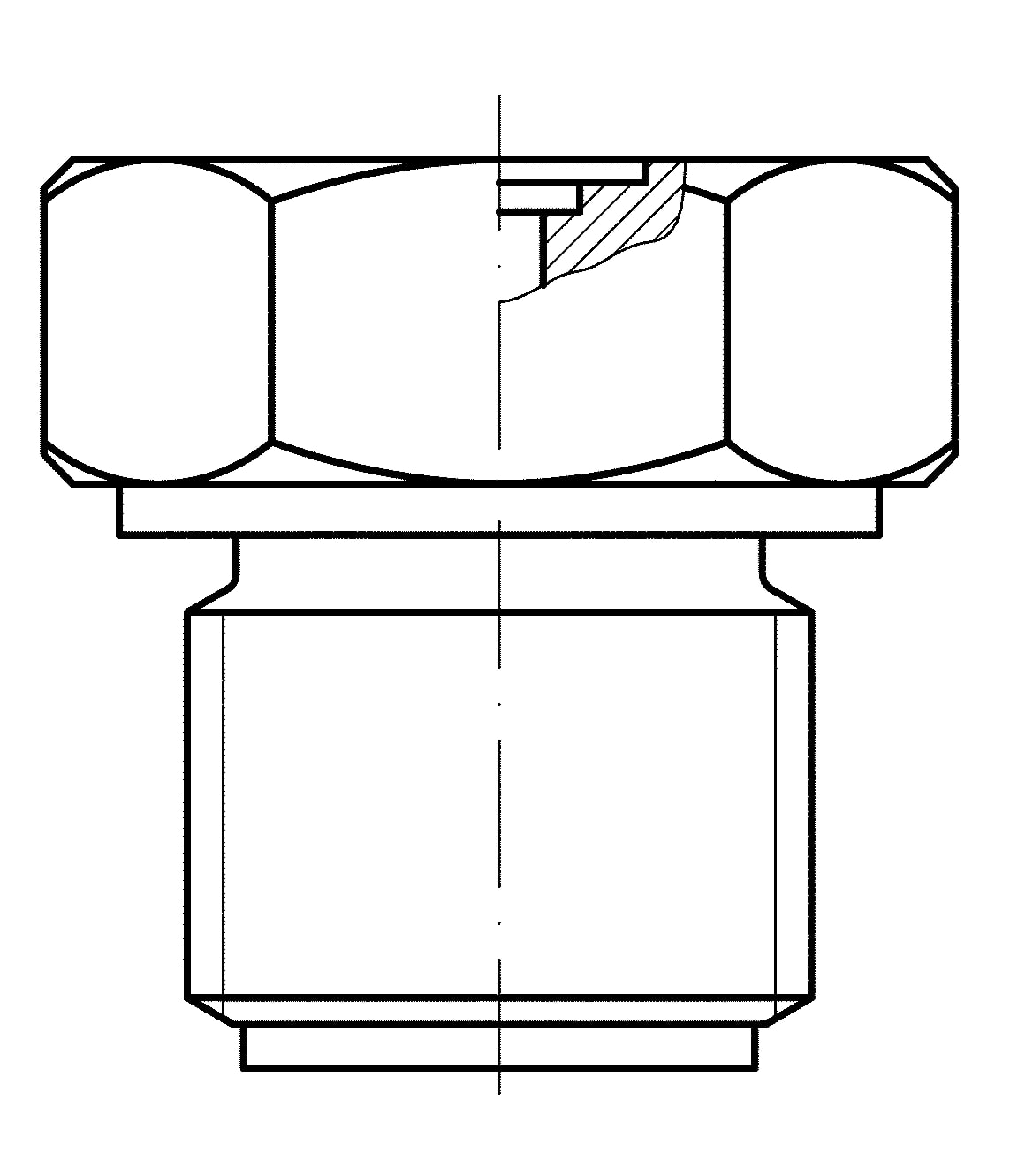

PRO_TEC_ZEI_MD_21_PN_60_31415W_KOMPAKTAUSFUEHRUNG.TIF

Bilder 2

MD 21

Membrandruckmittler Kompaktausführung

Ausführungen

robuste, kompakte Edelstahlausführung
ideal für Abwasser, Suspensionen und aggressive Medien
geeignet für hohe Druckbereiche

Zum Anbau an Rohrfedermanometer, Druckmessumformer oder Druckschalter. Für aggressive, heiße und verunreinigte Medien bei hohen Drücken. Speziell für Maschinenbau und chemische Industrie.

	Prozessanschluss, Norm	Prozessanschluss	Messgeräteanschluss	Nennweite	Nenndruck	Mindestanzeigebereich* (in bar) bei Nenngrösse					Art.-Nr.
	Prozessanschluss, Norm	63	Messgeräteanschluss	Nennweite	Nenndruck	100	160	DMU	DMU 13 Vario
	DIN 3852 Form A	G½B	Schweissanschluss		PN 600	6 bar	6 bar		1 bar		31415W
	DIN 3852 Form A	G¾B	Schweissanschluss		PN 1000	4 bar	4 bar	4 bar	1 bar		31416W
	DIN 3852 Form A	G1B	Schweissanschluss		PN 1000	4 bar	4 bar	4 bar	1 bar	4 bar	31328W
	DIN 3852 Form A	G1½B	Schweissanschluss		PN 600	0.6 bar	1.6 bar	1.6 bar	0.6 bar	1.6 bar	31329W
	DIN 3852 Form A	G2B	Schweissanschluss		PN 600	0.6 bar	0.6 bar	0.6 bar	0.6 bar	0.6 bar	31330W

Lagerware
Fertigungsware

Prozessanschluss

: Edelstahl 316 Ti/316 L

: festes Aussengewinde G½B

: DIN 3852 Form A

Membrane

: Edelstahl 316 Ti/316 L

: frontbündig, totraumfrei mit Oberteil verschweisst

Messgeräteanschluss

: Schweissanschluss

Druckübertragungsflüssigkeit

: Paraffinöl (FM 09), FDA-gelistet

Druckbereich: siehe Bestelltabelle

Nenndruck: PN 600
