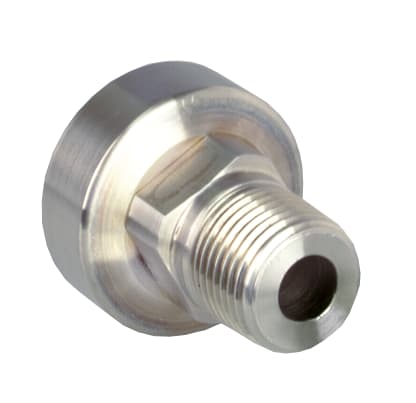

PRO_TEC_SAL_MD_22_PN_40_31998W.TIF

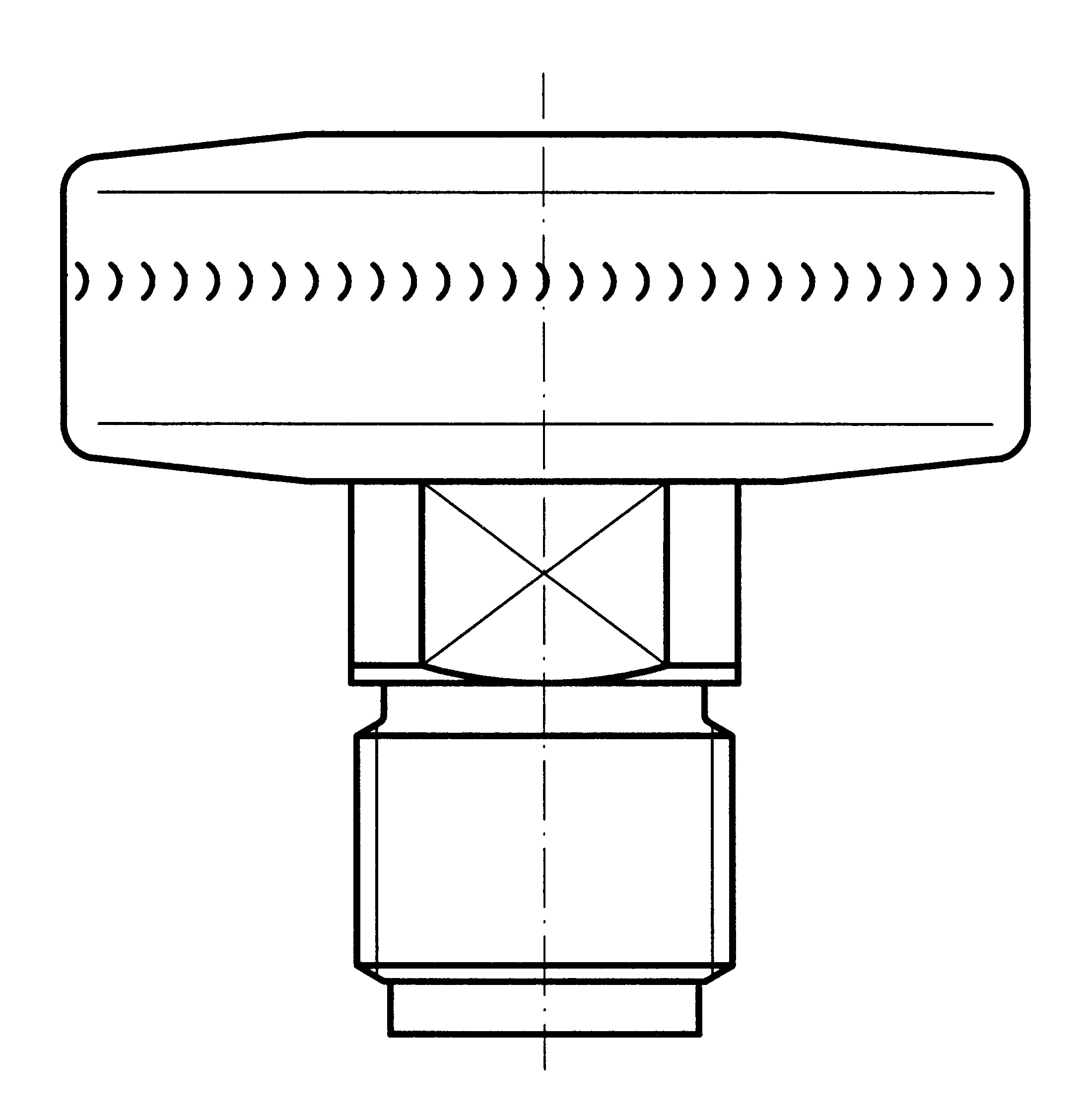

PRO_TEC_ZEI_MD_22_PN_40_31998W_KOMPAKTAUSFUEHRUNG.TIF

Bilder 2

MD 22

Membrandruckmittler Kompaktausführung

Ausführungen

robuste, kompakte Edelstahlausführung
ideal für Schweröl, Suspensionen und aggressive Medien
geeignet für mittlere Druckbereiche

Zum Anbau an Rohrfedermanometer, Druckmessumformer oder Druckschalter. Für aggressive, heiße und verunreinigte Medien bei mittleren Drücken. Speziell für Maschinenbau und chemische Industrie.

	Prozessanschluss, Norm	Prozessanschluss	Messgeräteanschluss	Nennweite	Nenndruck	Mindestanzeigebereich* (in bar) bei Nenngrösse					Art.-Nr.
	Prozessanschluss, Norm	63	Messgeräteanschluss	Nennweite	Nenndruck	100	160	DMU	DMU 13 Vario
		½-14 NPT	Schweissanschluss		PN 40	0.6 bar	0.6 bar	0.6 bar	0.6 bar	0.6 bar	31999W
		½-14 NPT	Schweissanschluss		PN 250	4 bar	4 bar	4 bar	4 bar	4 bar	32002W

Lagerware
Fertigungsware

Prozessanschluss

: Edelstahl 316 L

: festes Aussengewinde ½-14 NPT

Membrane

: Edelstahl 316 Ti/316 L

: innenliegend, verschweisst

Messgeräteanschluss

: Schweissanschluss

Druckübertragungsflüssigkeit

: Paraffinöl (FM 09), FDA-gelistet

Druckbereich: siehe Variantenübersicht

Nenndruck: PN 40
