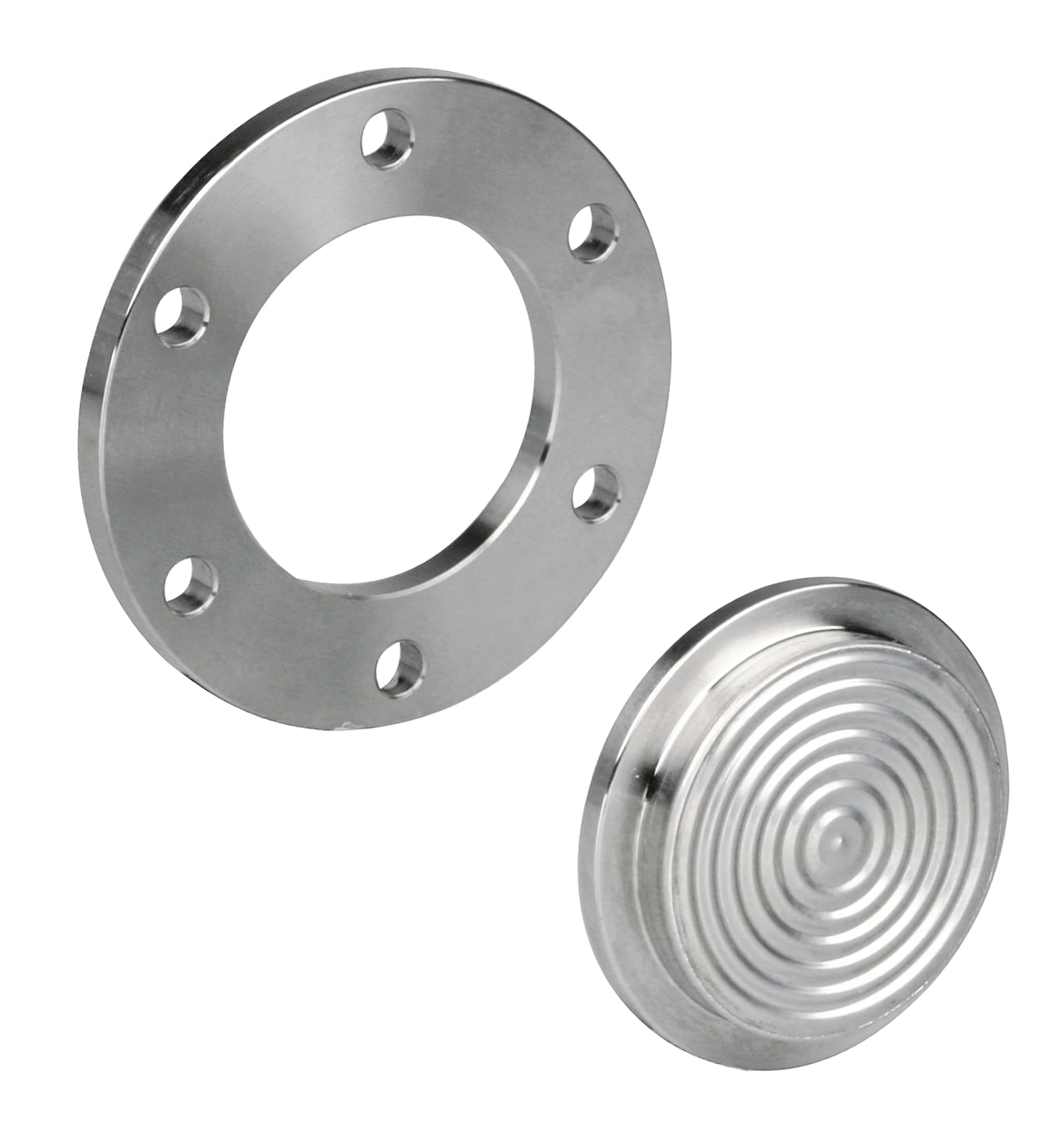

Membrandruckmittler MD 40 | 31347W

Membrandruckmittler MD 40 für Papier- und Zellstoffindustrie

Fertigungsware
Downloads

  • spezieller Flanschanschluss für Pulp & Paper-Industrie
  • kompakte Bauform
  • direkt verschweissbar mit Druckmessgerät
  • verschiedene Tubuslängen verfügbar

Zum Anbau an Rohrfedermanometer, Druckmessumformer oder Druckschalter. Für aggressive, hochviskose, verunreinigte oder aushärtende Medien. Typische Einsatzgebiete:
Papierindustrie
Zellstoffindustrie
Lackierindustrie

Prozessanschluss/Tubus
Edelstahl 316 L, DN 48
loser Spannflansch
Edelstahl 304
Membrane
Edelstahl 316 L
Dichtung
NBR (Perbunan)
Messgeräteanschluss
Edelstahl 316 L
Schweissanschluss
Druckübertragungsflüssigkeit
Paraffinöl (FM 09), FDA-gelistet
Druckbereich
siehe Variantenübersicht
Nenndruck
PN 40
Lieferumfang
  • Membrandruckmittler
  • Schrauben M6 x 20 (Stahl verzinkt)
  • Dichtung (NBR) 59 x 48 x 2 mm

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

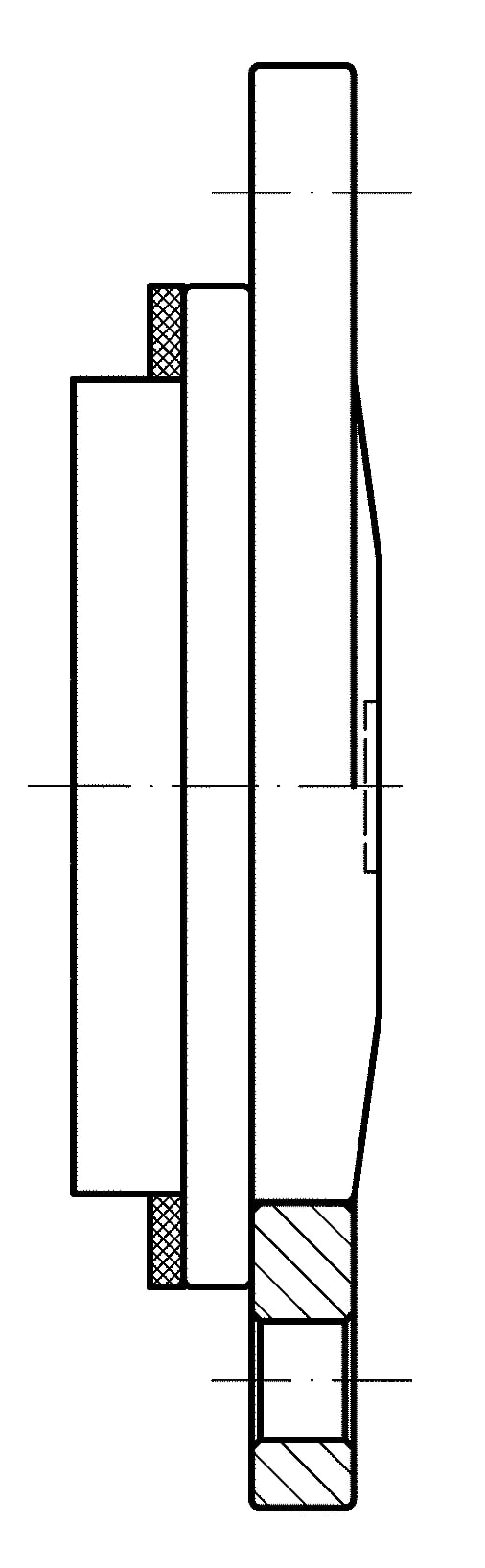

Typ MD 40

PRO_TEC_BEF_MD40_S.TIF

AFRISO_MEMBRANDRUCKMITTLER-MD-40-MEMBRANDRUCKMITTLER-FUER-PAPIER--UND-ZELLSTOFFINDUSTRI_31347W_DEU_CHE.PDF

Membrandruckmittler MD 40 31347W

Datenblatt Variante
