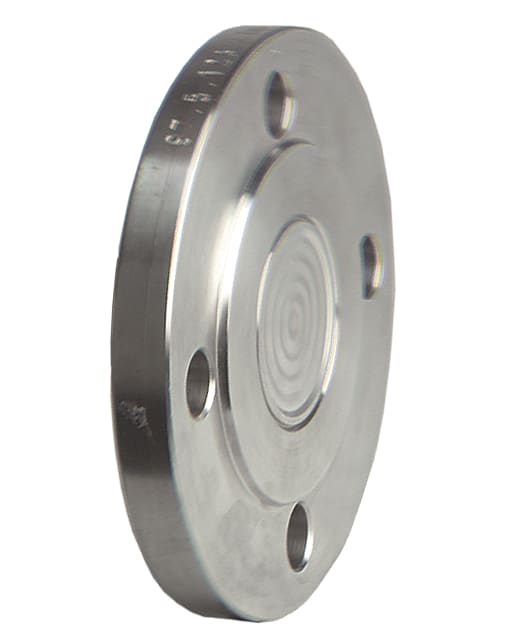

Membrandruckmittler MD 80 | 31333W

Membrandruckmittler MD 80 Flanschausführung

Fertigungsware
Downloads

  • frontbündige, verschweisste Membrane
  • für DIN- und ASME-Flanschverbindungen
  • vielfältige Sonderwerkstoffe und Beschichtungsmöglichkeiten (Option)
  • mit radialem Messgeräteanschluss als Zellenbauart verwendbar (Option)

Zum Anbau an Rohrfedermanometer, Druckmessumformer oder Druckschalter. Für aggressive, hochviskose, verunreinigte, kristallisierende oder heisse Medien. Typische Einsatzgebiete:
Chemische Industrie
Petrochemie
Raffinerien
Kraftwerkstechnik

Prozessanschluss/Tubus
Edelstahl 316 L
Flanschanschluss nach EN 1092-1 Form B 1
Membrane
Edelstahl 316 L
Messgeräteanschluss
Schweissanschluss
Druckübertragungsflüssigkeit
Paraffinöl (FM 09), FDA-gelistet
Druckbereich
siehe Variantenübersicht
Nenndruck
PN 40

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

Typ MD 80 - Flanschanschluss nach EN 1092-1 Form B 1
