Industrietechnik Prozesstrenner: Druckmittler RD 50
PRO_TEC_SAR_RD50_319XXW.TIF
PRO_TEC_SCD_RD50.TIF
PRO_TEC_SAR_RD50_319XXW.TIF
PRO_TEC_SCD_RD50.TIF
Bilder 2

RD 50

Rohrdruckmittler für hygienische Prozesse

Ausführungen

  • für Milchrohrverschraubung DIN 11851
  • kein T-Stück in Rohrleitung erforderlich
  • einfacher, schneller Einbau in Rohrleitung

Zum Anbau an Rohrfedermanometer, Druckmessumformer oder Druckschalter. Für strömende, aggressive und hochviskose Medien, zum direkten Einbau in Rohrleitungen. Typische Einsatzgebiete:
Biochemie
Nahrungs- und Genussmittelindustrie
Getränkeindustrie
Pharmaindustrie

Prozessanschluss, NormProzessanschlussMessgeräteanschlussNennweiteNenndruckMindestanzeigebereich* (in bar) bei NenngrösseArt.-Nr.
63100160DMU
Aussengewinde DIN 11851DN 15SchweissanschlussPN 401.6 bar4 bar31952W
Aussengewinde DIN 11851DN 25SchweissanschlussPN 401.6 bar2.5 bar1 bar31365W
Aussengewinde DIN 11851DN 32SchweissanschlussPN 401 bar2.5 bar1 bar31953W
Aussengewinde DIN 11851DN 40SchweissanschlussPN 401 bar2.5 bar4 bar1 bar31366W
Aussengewinde DIN 11851DN 50SchweissanschlussPN 251 bar2.5 bar4 bar0.6 bar31367W
Aussengewinde DIN 11851DN 80SchweissanschlussPN 251 bar2.5 bar4 bar0.6 bar31369W
  • Lagerware
  • Fertigungsware

Prozessanschluss/Tubus
Edelstahl 316 L
Aussengewinde DIN 11851
Membrane
Edelstahl 316 L, totraumfrei mit Mantelteil verschweisst
Messgeräteanschluss
Edelstahl 316 L
Schweissanschluss
Druckübertragungsflüssigkeit
Paraffinöl (FM 09), FDA-gelistet
Druckbereich
siehe Variantenübersicht
Nenndruck
PN 40

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

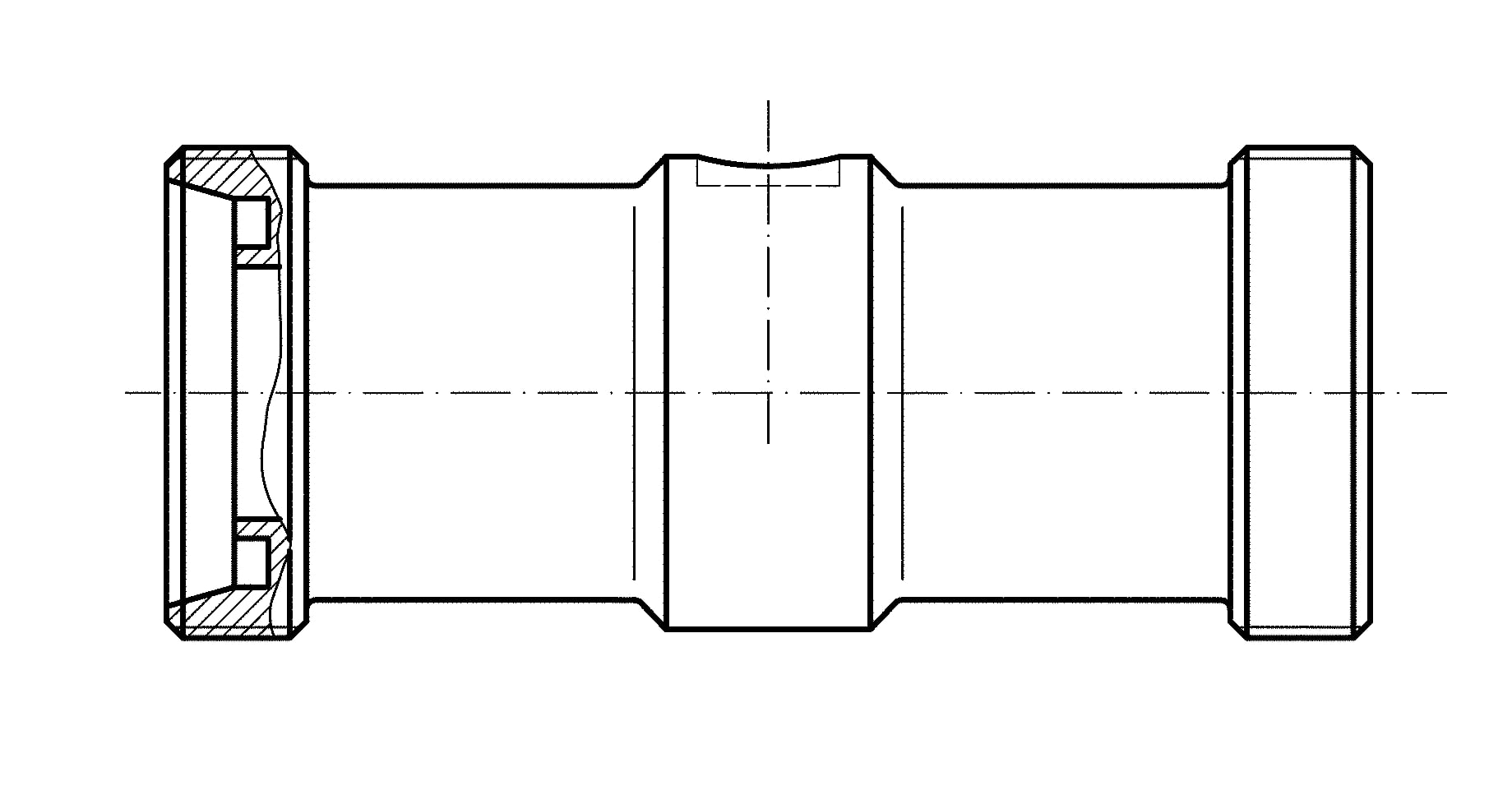

Typ RD 50 - DIN 11851/DIN 11887
