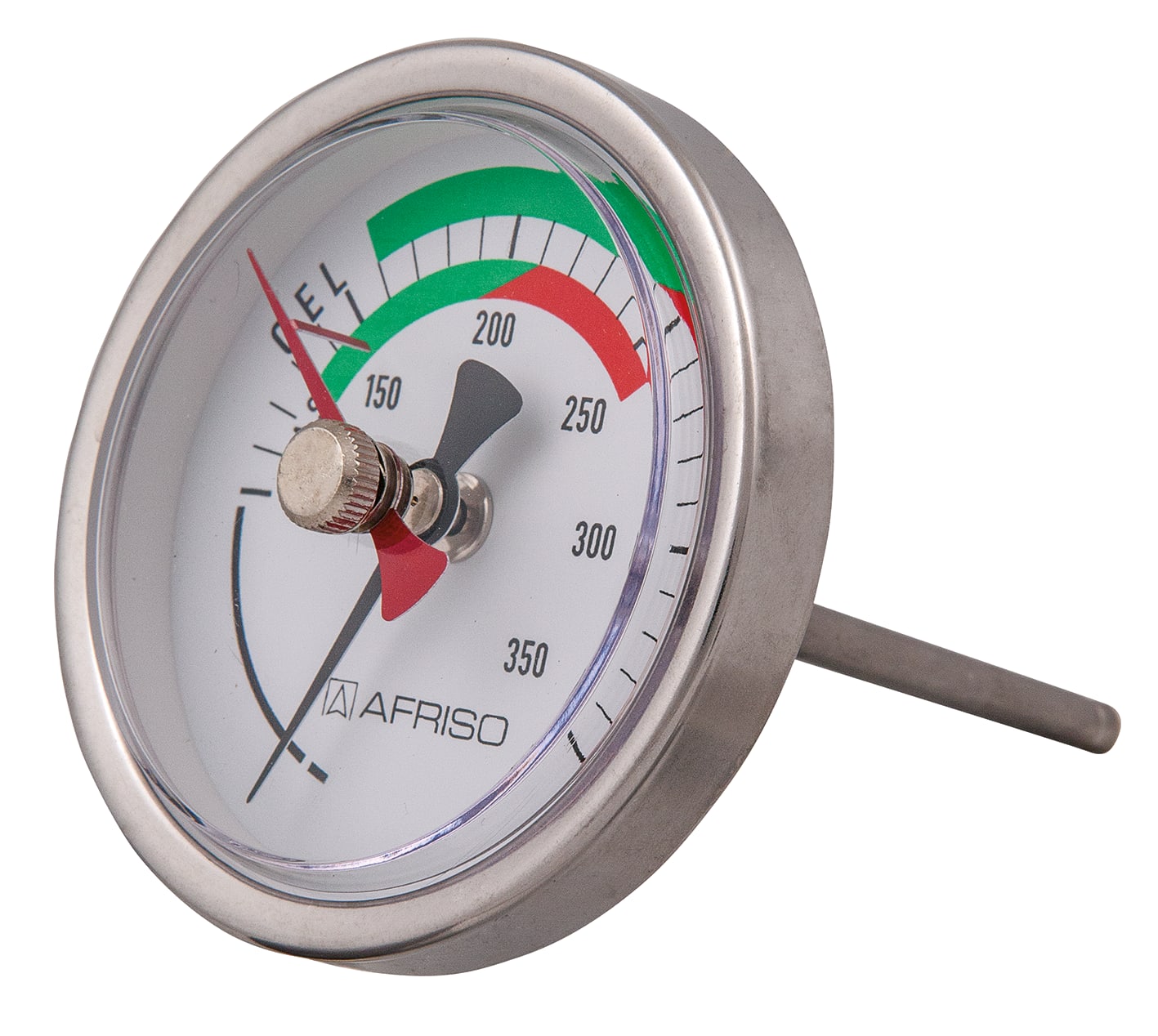

PRO_TEC_VOR_RTC_63833.TIF

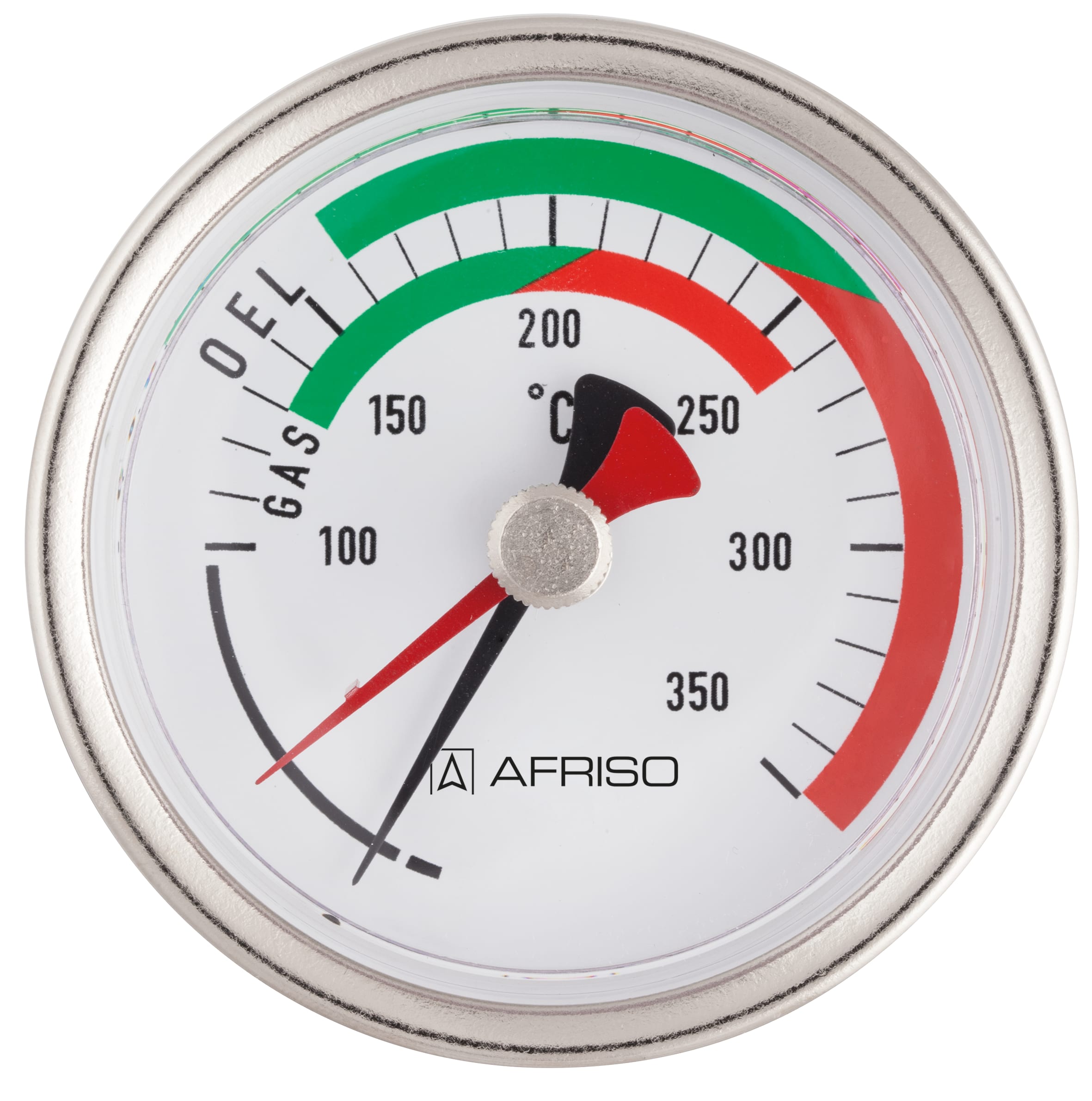

PRO_TEC_SAL_RTC_63833.TIF

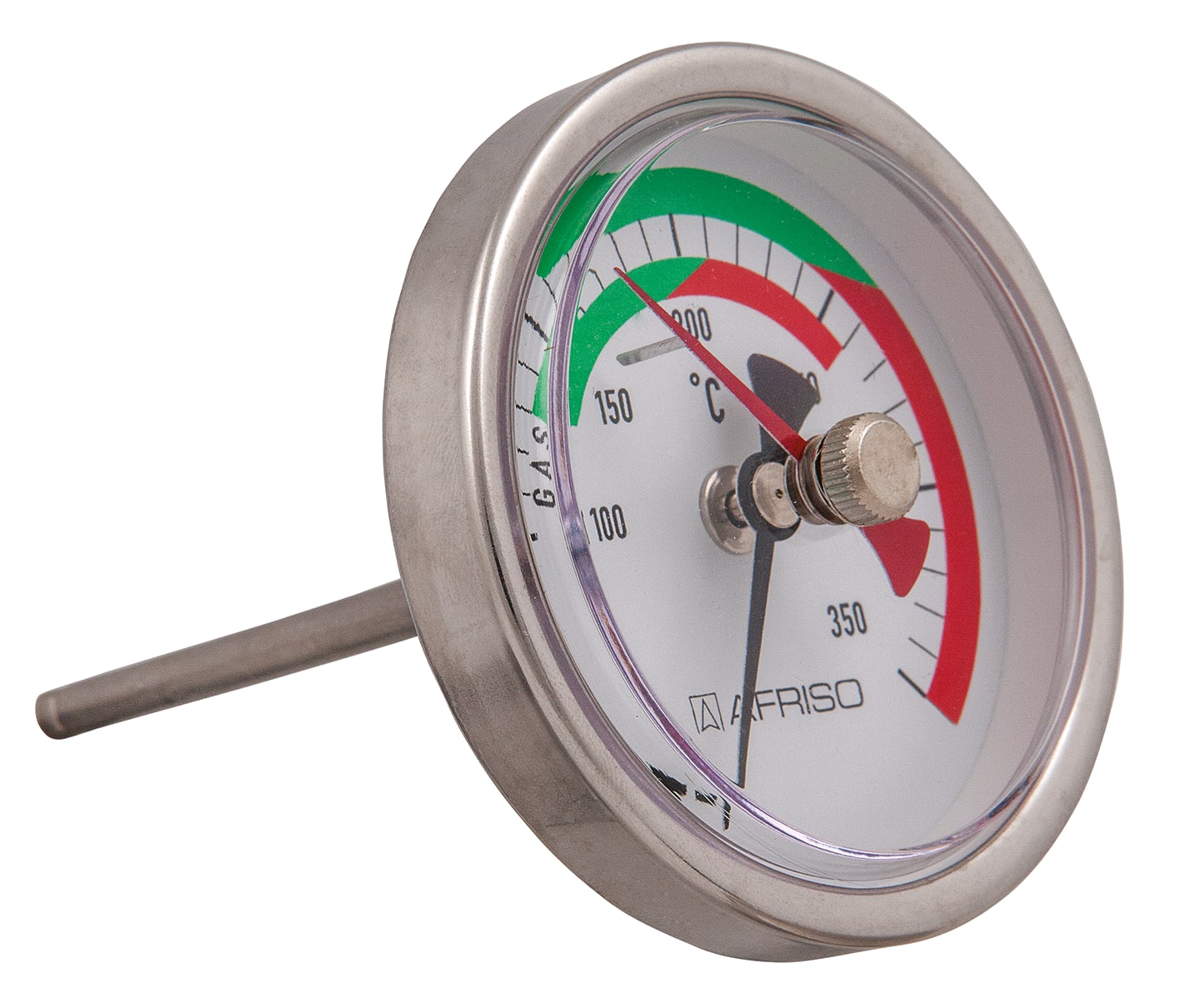

PRO_TEC_SAR_RTC_63833.TIF

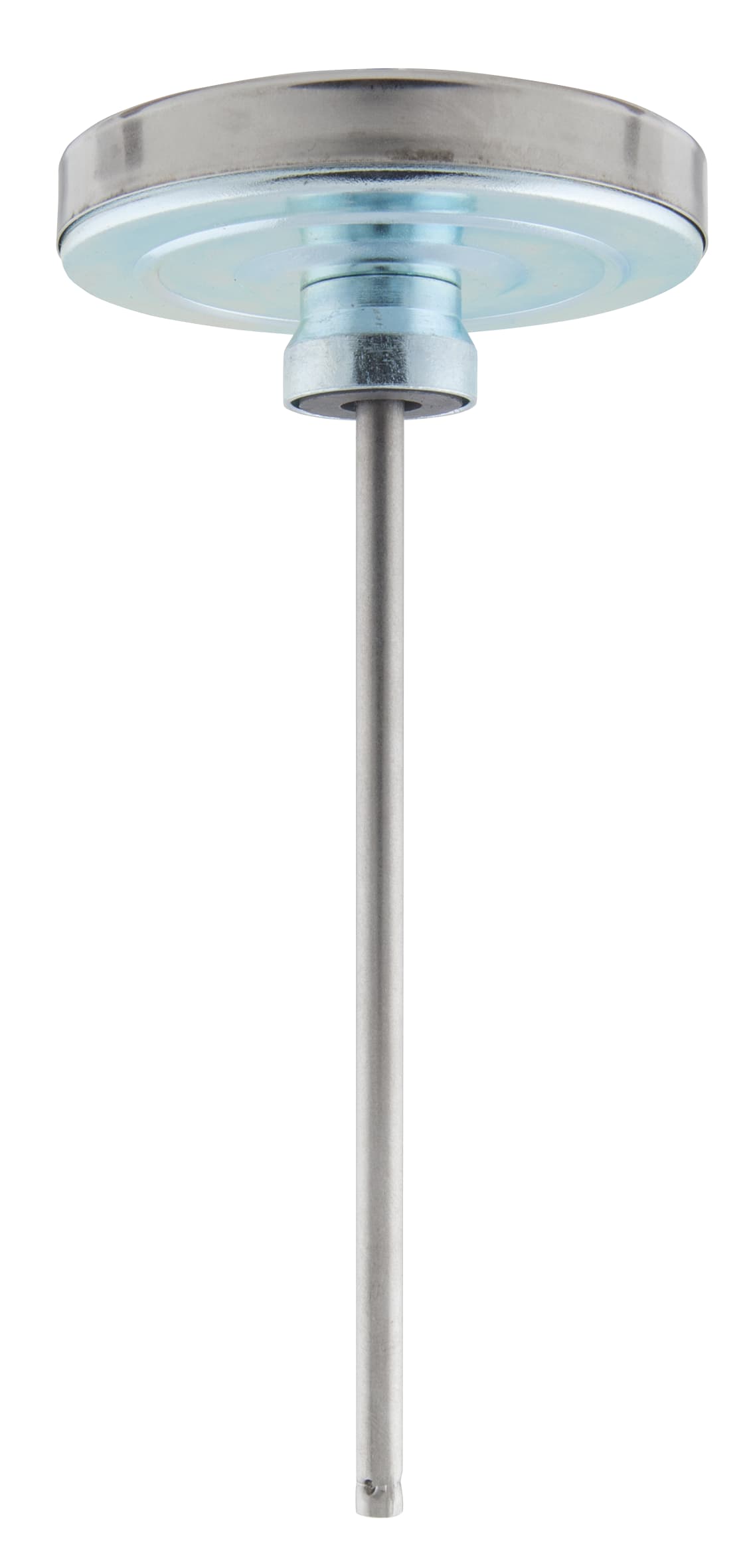

PRO_TEC_RUE_RTC_63833.TIF

PRO_TEC_SCD_RTC.TIF

Bilder 5

RTC 80

Rauchgastemperaturcontroller

Ausführungen Downloads

Rauchgastemperaturcontroller RTC zur Brennerkontrolle bei Gas- und Ölfeuerungen

	Typ	Gehäuse-⌀	Anzeigebereich	Typ	Typ	Art.-Nr.
	RTC 80	80 mm	0/350 °C	RTC 80		63833
	RTC 80	80 mm	0/350 °C	RTC 80		63832

Lagerware
Fertigungsware

Nenngrösse: 80

Messelement: Bimetallwendel

Genauigkeitsklasse: 2 (EN 13190)

Anzeigebereich: 0/350 °C

Verwendungsbereich: Skalenendwert

Standardausführung

Anschluss

Tauchrohr:: Edelstahl 316 L

: glatt, mit Ringmagnethalterung

Anschlusslage: axial

Zifferblatt

: Aluminium, grau

: Skalierung schwarz

: mit grünen und roten Kontrollfeldern

Zeiger

: Aluminium, schwarz

: mit zusätzlichem Max-Schleppzeiger, rot

Gehäuse

: Stahlblech, verzinkt

Übersteckring

: Stahlblech, vernickelt

Sichtscheibe

: Kunststoff

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

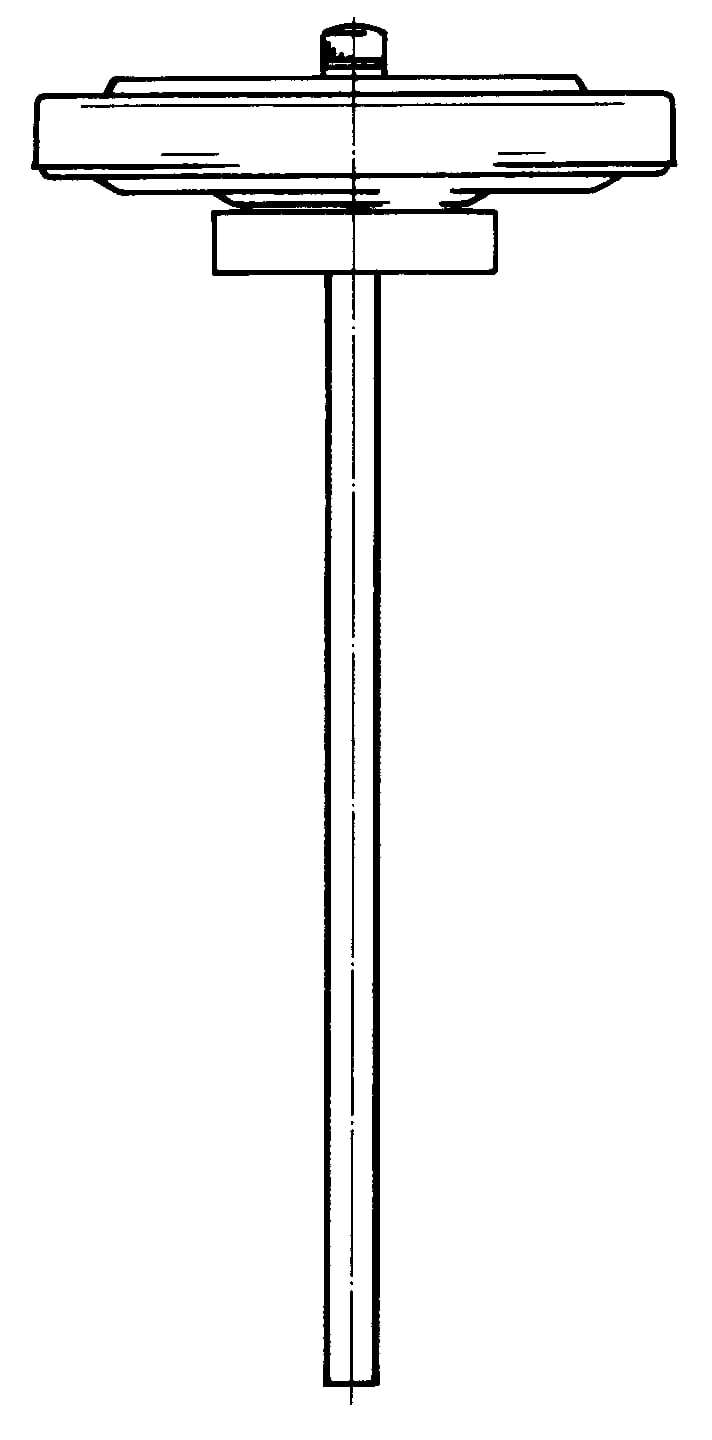

Anschluss axial

PRO_TEC_BEP_RTC_AXIAL.TIF

AFRISO_DATENBLATT_RAUCHGASTEMPERATURCONTROLLER_RTC-80_P12320_DEU_CHE.PDF

Rauchgastemperaturcontroller RTC 80 P12320
