Heizkörperrücklaufverschraubungen Typ 454Q

Datenblatt Heizkörperrücklaufverschraubungen Typ 454Q

Benefits

Feste, kalibrierte Messblende für die exakte Einmessung des Heizkörpers
Individuelles Absperren einzelner Heizkörper ohne Entleerung der Heizungsanlage
Blitzschneller hydraulischer Abgleich mit CAPBs^®-Set Ventilabgleich

Anwendung

Zur Messung des Volumenstromes direkt an der Verschraubung, z. B. mit dem CAPBs^®-Set Ventilabgleich für den hydraulischen Abgleich. Geeignet für kleine und mittlere Wassermengen. Zum Einbau in Ein- und Zweirohr-Heizungsanlagen. Die Einstellung erfolgt z. B. über das einstellbare dynamische Thermostatventil Vario-DP im Vorlauf.

Ausführungen

454Q S für kleine Wassermengen

Ausführung	Nennweite	Anschluss	Kvs-Wert*	Art.-Nr.
Eck	DN 10	Rp⅜ x R⅜	0,38 m³/h	479 011
Eck	DN 15	Rp½ x R½	0,38 m³/h	479 021
Durchgang	DN 10	Rp⅜ x R⅜	0,38 m³/h	479 061
Durchgang	DN 15	Rp½ x R½	0,38 m³/h	479 071

Blaue Art.-Nr. = Lagerware

454Q M für mittlere Wassermengen

Ausführung	Nennweite	Anschluss	Kvs-Wert*	Art.-Nr.
Eck	DN 10	Rp⅜ x R⅜	1,04 m³/h	479 012
Eck	DN 15	Rp½ x R½	1,04 m³/h	479 022
Durchgang	DN 10	Rp⅜ x R⅜	1,04 m³/h	479 062
Durchgang	DN 15	Rp½ x R½	1,04 m³/h	479 072

Blaue Art.-Nr. = Lagerware

Downloads

	Beschreibung	Format
Datenblatt Heizkörperrücklaufverschraubungen Typ 454Q	Datenblatt	PDF
Hydraulischer Abgleich mit Ventilprogramm VarioQ und Messgerät HMG 10	Produktprogramm Haustechnik	PDF
Hydraulischer Abgleich mit VarioQ in großen Gebäuden	Produktprogramm Haustechnik	PDF
Berechnungssoftware für den hydraulischen Abgleich VarioQCalc - Testversion bis 10 Heizkörper	Hydraulischer Abgleich	ZIP

Beschreibung

Messbare Heizkörperverschraubung Typ 454Q mit Entleerung und Absperrmöglichkeit. Die Messung erfolgt über eine eingebaute, feste und kalibrierte Messblende. Mit Verschlusskappe zum Schutz gegen unsachgemäße Bedienung. Die Entleerung kann mit der optionalen Füll- und Entleervorrichtung FEV 03 mit Schlauchanschluss ½" einfach und schnell durchgeführt werden.

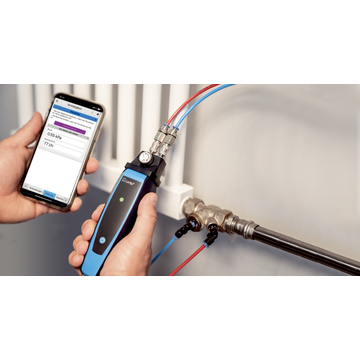

Die Heizkörperrücklaufverschraubung ist Teil des Produktprogramms für das dreistufige Abgleichsystem VarioQ, das die Optimierung des Heizungsnetzes durch Berechnung, Messung und Einstellung erreicht. Mit Hilfe der App AFRISO TOOLBOX (Modul hydraulischer Abgleich) wird die optimale Wassermenge automatisch ermittelt und zudem werden die benötigten Rücklaufverschraubungen vorgeschlagen und können als Bestelllisten ausgegeben werden. Mit dem CAPBs^®-Set Ventilabgleich (Messgerät) wird der Durchfluss in Litern pro Stunde gemessen. Selbst kleinste Durchflussmengen sind mit diesem System einstellbar.

Technische Daten

Systemanschluss

Siehe Bestelltabelle

Einstellbereich bei 10 kPa

454Q S:

120 l/h

454Q M:

330 l/h

Nenndruck

Max. 10 bar

Nennweite

DN 10, DN 15

Temperatureinsatzbereich

Medium:

Max. 120 °C

Gehäuse

Rotguss, vernickelt

Technische Zeichnungen

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

Typ 454Q S, M – Eck

Maße (mm):

DN	D	d2	SW1	SW2	L1	L2	L3	L4	L5
10	Rp⅜	R⅜	22	27	49	75	26	52	22
15	Rp½	R½	27	30	51	80	29	58	26

Typ 454Q S, M – Durchgang

Maße (mm):

DN	D	d2	SW1	SW2	L1	L2	L3	L4	L5
10	Rp⅜	R⅜	22	27	49	75	26	52	22
15	Rp½	R½	27	30	51	80	29	58	26
