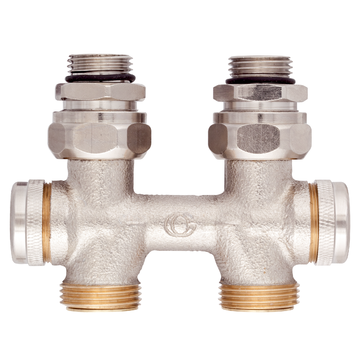

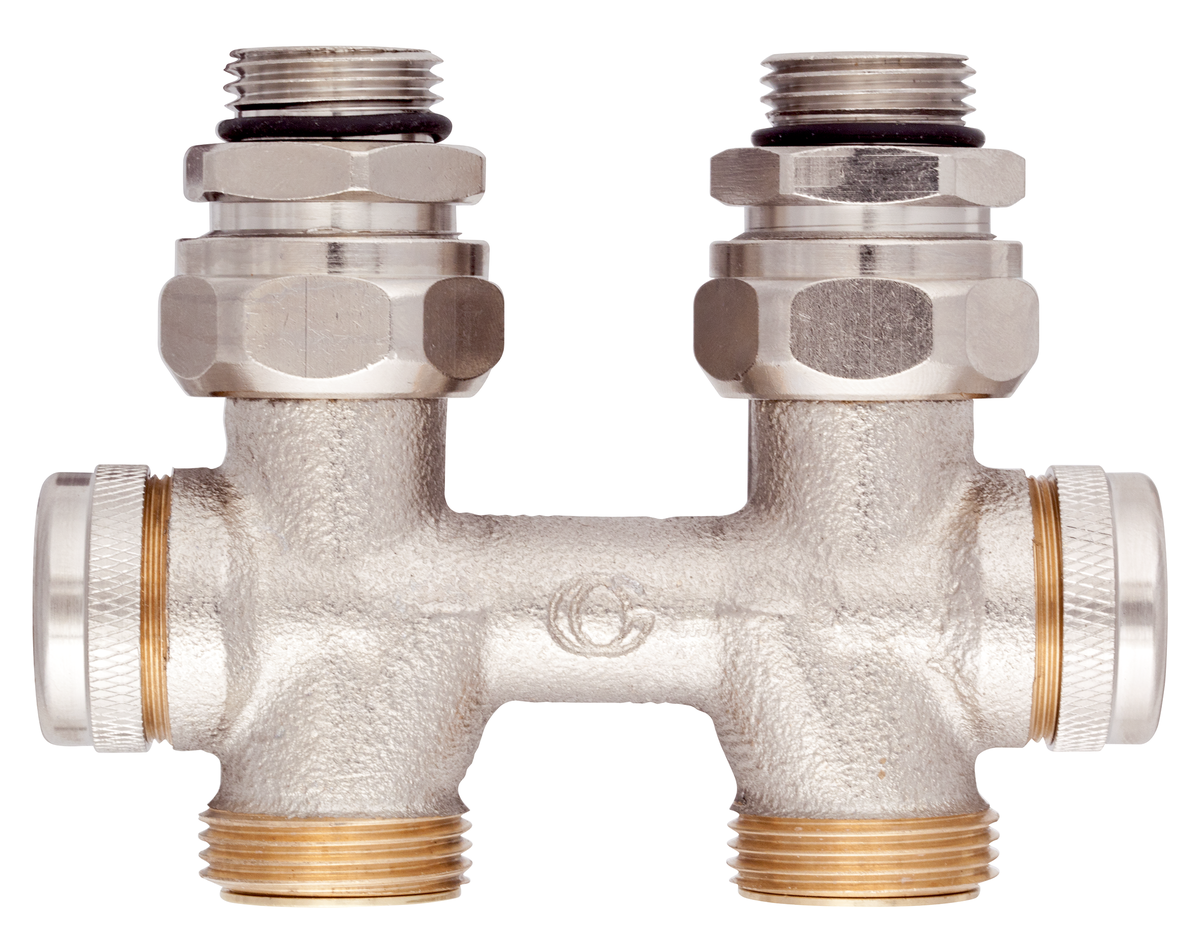

AFRISO Kombiblock VarioQ-Kombi S Durchgang DN15 G1/2 AG VOR 92570 92600 AFRISO Kombiblock VarioQ-Kombi S Durchgang DN15 G1/2 AG VOR 92570 92600
Kombiblock VarioQ-Kombi S Durchgang DN15 G1/2 AG
AFRISO Kombiblock VarioQ-Kombi S Durchgang DN15 G1/2 AG VOR 92570 92600

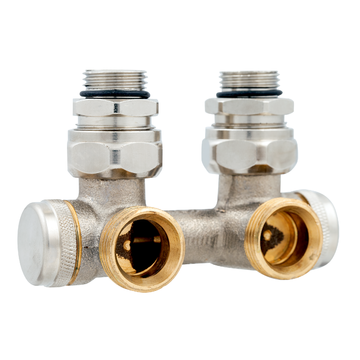

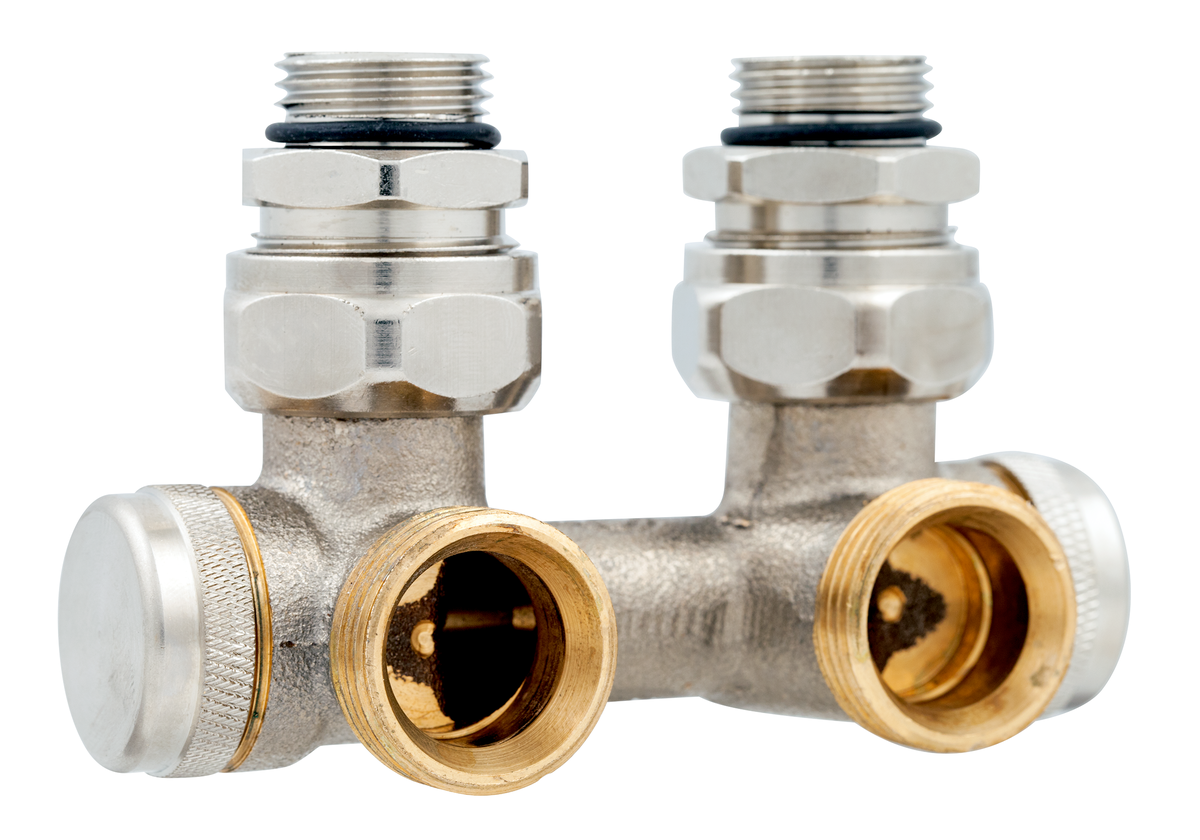

AFRISO Kombiblock VarioQ-Kombi S Eck DN15 G1/2 AG SAL 92560 AFRISO Kombiblock VarioQ-Kombi S Eck DN15 G1/2 AG SAL 92560
Kombiblock VarioQ-Kombi S Eck DN15 G1/2 AG
AFRISO Kombiblock VarioQ-Kombi S Eck DN15 G1/2 AG SAL 92560
AFRISO Kombiblock VarioQ-Kombi S Eck DN15 G1/2 AG BEF 92560 92570 92590 92600 AFRISO Kombiblock VarioQ-Kombi S Eck DN15 G1/2 AG BEF 92560 92570 92590 92600
Kombiblock VarioQ-Kombi S Eck DN15 G1/2 AG
AFRISO Kombiblock VarioQ-Kombi S Eck DN15 G1/2 AG BEF 92560 92570 92590 92600

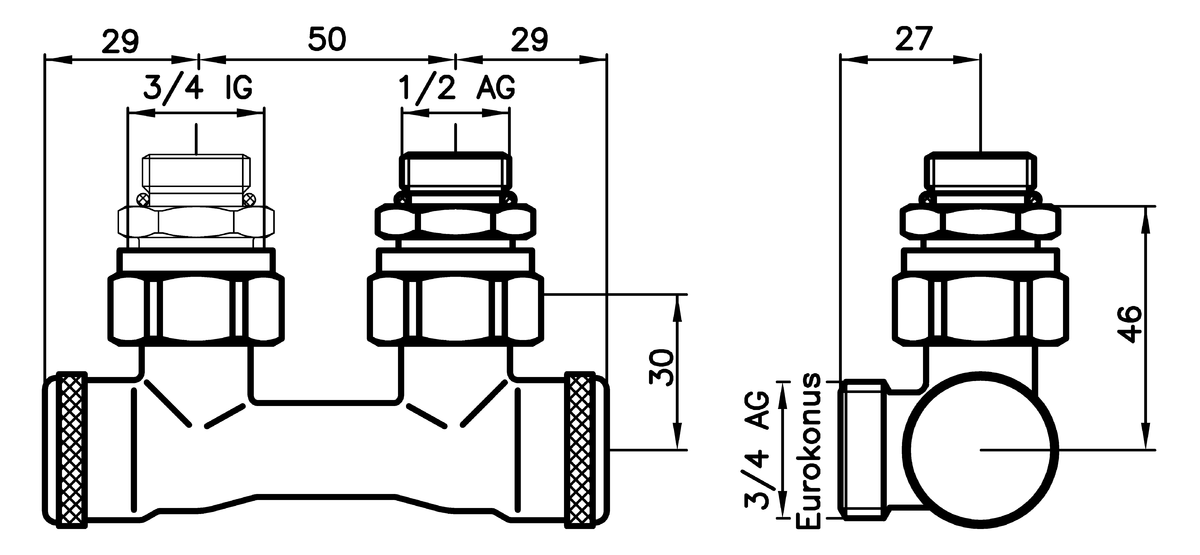

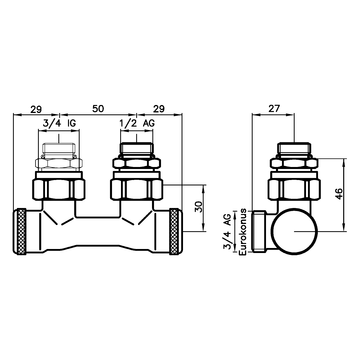

AFRISO Kombiblock VarioQ-Kombi S Eck DN15 G1/2 AG BEF 92560 92590 AFRISO Kombiblock VarioQ-Kombi S Eck DN15 G1/2 AG BEF 92560 92590
Kombiblock VarioQ-Kombi S Eck DN15 G1/2 AG
AFRISO Kombiblock VarioQ-Kombi S Eck DN15 G1/2 AG BEF 92560 92590

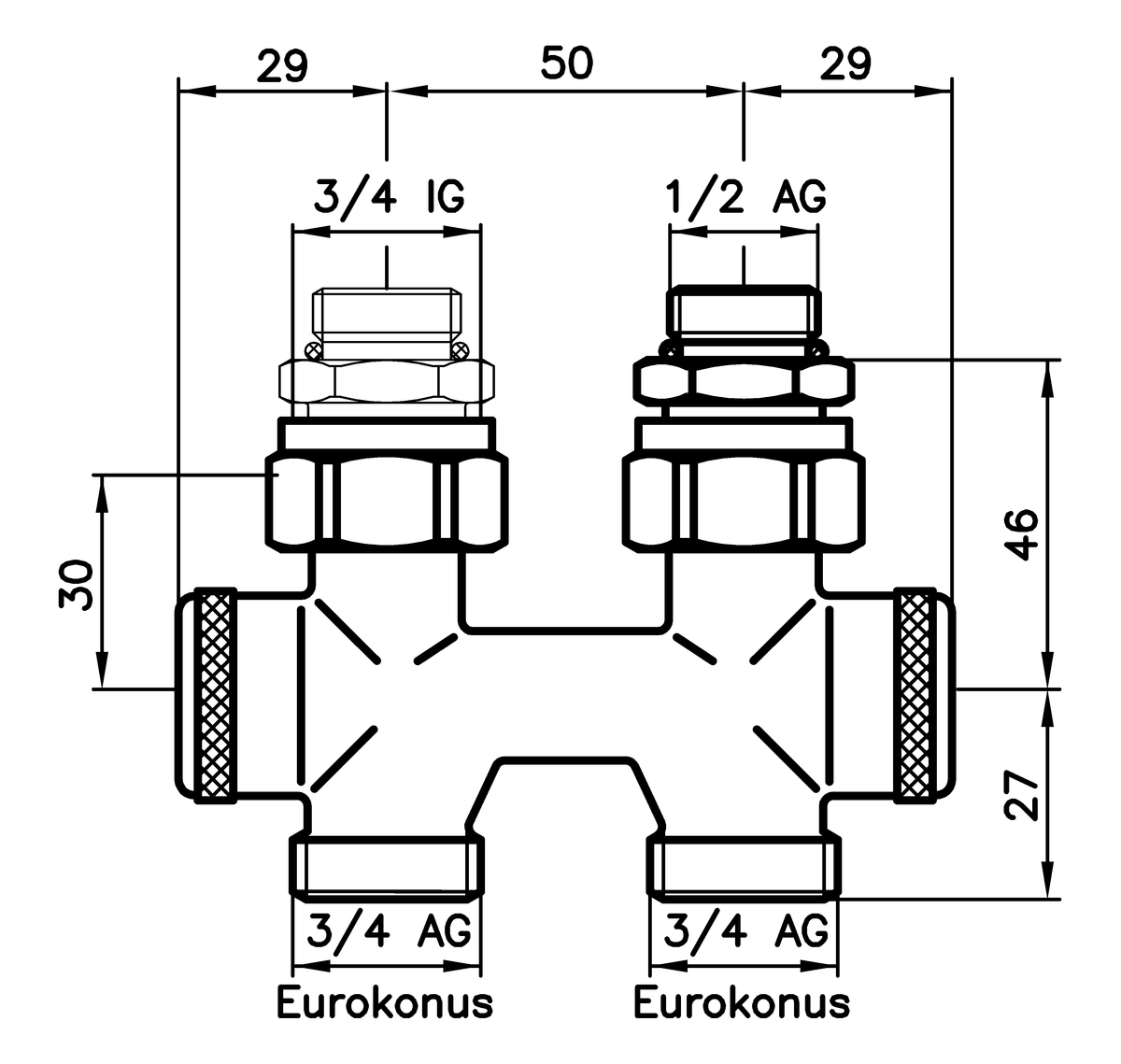

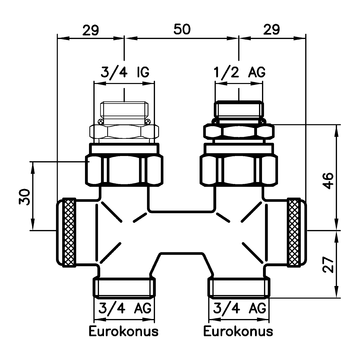

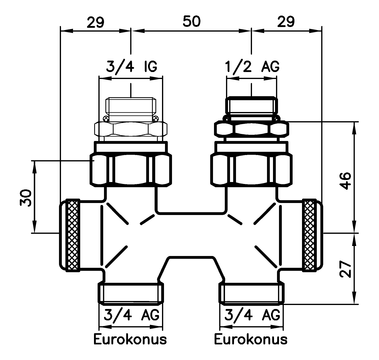

AFRISO Kombiblock VarioQ-Kombi S Durchgang DN15 G1/2 AG BEF 92570 92600 AFRISO Kombiblock VarioQ-Kombi S Durchgang DN15 G1/2 AG BEF 92570 92600
Kombiblock VarioQ-Kombi S Durchgang DN15 G1/2 AG
AFRISO Kombiblock VarioQ-Kombi S Durchgang DN15 G1/2 AG BEF 92570 92600
AFRISO Kombiblock VarioQ-Kombi S Eck DN15 G1/2 AG 92560 92590 object_image_56356_de
AFRISO Kombiblock VarioQ-Kombi S Durchgang DN15 G1/2 AG VOR 92570 92600
AFRISO Kombiblock VarioQ-Kombi S Eck DN15 G1/2 AG SAL 92560
AFRISO Kombiblock VarioQ-Kombi S Eck DN15 G1/2 AG BEF 92560 92570 92590 92600
AFRISO Kombiblock VarioQ-Kombi S Eck DN15 G1/2 AG BEF 92560 92590
AFRISO Kombiblock VarioQ-Kombi S Durchgang DN15 G1/2 AG BEF 92570 92600
Datenblatt Kombiblöcke VarioQ-Kombi für Ventilkompaktheizkörper
Afriso Datenblatt Kombiblöcke VarioQ-Kombi für Ventilkompaktheizkörper

Ausführungen

Ausführung Nennweite Anschluss Anschluss Art.-Nr. Merken
Zum Heizkörper Zur Rohrleitung
Eck DN 15 G½ AG G¾ AG Eurokonus 423 821
Durchgang DN 15 G½ AG G¾ AG Eurokonus 423 871

Blaue Art.-Nr. = Lagerware

Ausführung Nennweite Anschluss Anschluss Art.-Nr. Merken
Zum Heizkörper Zur Rohrleitung
Eck DN 15 G½ AG G¾ AG Eurokonus 423 621
Durchgang DN 15 G½ AG G¾ AG Eurokonus 423 671

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Kombiblöcke VarioQ-Kombi für Ventilkompaktheizkörper Datenblatt PDF
Afriso Datenblatt Kombiblöcke VarioQ-Kombi für Ventilkompaktheizkörper
Hydraulischer Abgleich mit Ventilprogramm VarioQ und Messgerät HMG 10 Produktprogramm Haustechnik PDF
Afriso Hydraulischer Abgleich mit Ventilprogramm VarioQ und Messgerät HMG 10
Hydraulischer Abgleich mit VarioQ in großen Gebäuden Produktprogramm Haustechnik PDF
Afriso Hydraulischer Abgleich mit VarioQ in großen Gebäuden
Berechnungssoftware für den hydraulischen Abgleich VarioQCalc - Testversion bis 10 Heizkörper Hydraulischer Abgleich ZIP Afriso Berechnungssoftware für den hydraulischen Abgleich VarioQCalc - Testversion bis 10 Heizkörper

Messbarer, einstellbarer Kombiblock VarioQ-Kombi mit Entleerung und Absperrmöglichkeit. Die Messung des Volumenstromes erfolgt über eine eingebaute, feste und kalibrierte Messblende. Mit Verschlusskappe zum Schutz gegen unsachgemäße Bedienung.

VarioQ-Kombi ist Teil des Produktprogramms für das dreistufige Abgleichsystem VarioQ, das die Optimierung des Heizungsnetzes durch Berechnung, Messung und Einstellung erreicht. Mit Hilfe der App AFRISO TOOLBOX (Modul hydraulischer Abgleich) wird die optimale Wassermenge pro Heizkörper automatisch ermittelt und zudem werden die benötigten Kombiblöcke vorgeschlagen und können als Bestellliste ausgegeben werden. Mit dem CAPBs®-Set Ventilabgleich als Messgerät wird der Durchfluss in Litern pro Stunde gemessen. Selbst kleinste Durchflussmengen sind mit diesem System einstellbar.

Systemanschluss
Siehe Bestelltabelle
Einstellbereich bei 10 kPa
VarioQ-Kombi S:
79 l/h
VarioQ-Kombi M:
185 l/h
Nenndruck
Max. 10 bar
Nennweite
DN 15
Temperatureinsatzbereich
Medium:
Max. 120 °C
Gehäuse
Rotguss, vernickelt
