Thermostat-Kombiblöcke Vario THK

AFRISO Thermostat-Kombiblock Vario THK M Eck DN15 G1/2 AG VOR 95450 object_image_56112imagemain_de AFRISO Thermostat-Kombiblock Vario THK M Eck DN15 G1/2 AG VOR 95450 object_image_56112imagemain_de

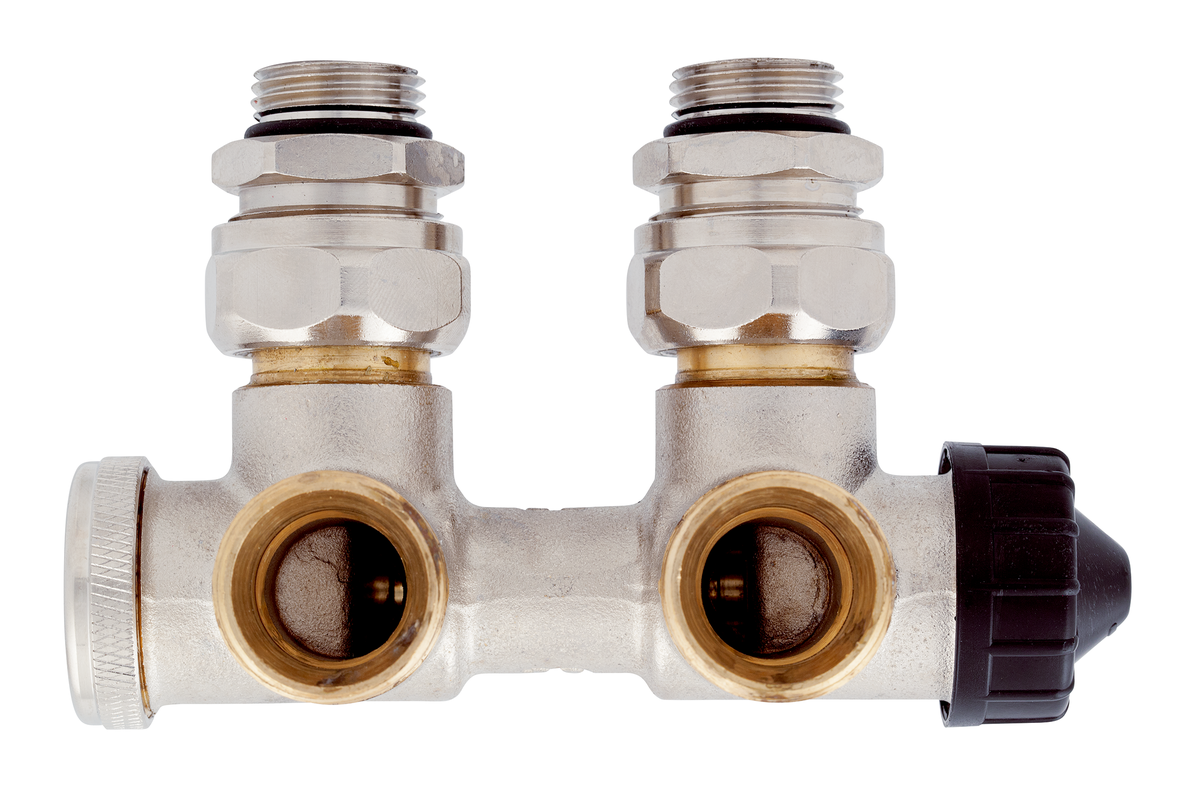

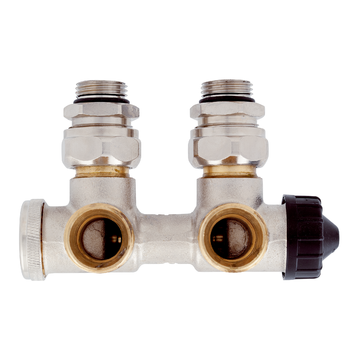

Thermostat-Kombiblock Vario THK M Eck DN15 G1/2 AG
AFRISO Thermostat-Kombiblock Vario THK M Eck DN15 G1/2 AG VOR 95450 object_image_56112imagemain_de
AFRISO Thermostat-Kombiblock Vario THK M Durchgang DN15 G1/2 AG VOR 95460 AFRISO Thermostat-Kombiblock Vario THK M Durchgang DN15 G1/2 AG VOR 95460

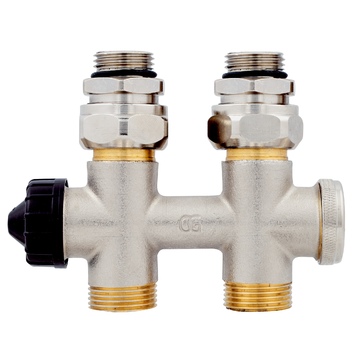

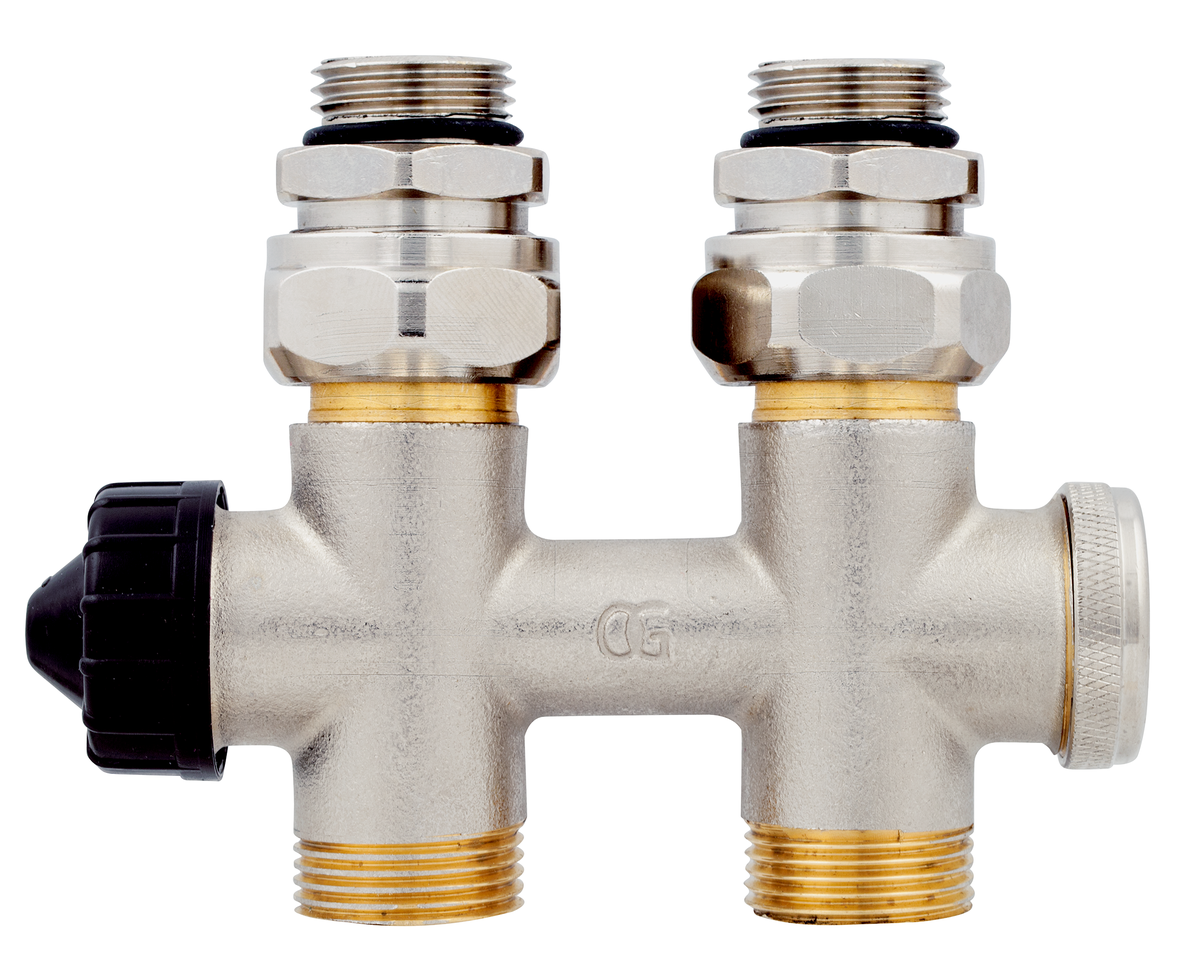

Thermostat-Kombiblock Vario THK M Durchgang DN15 G1/2 AG
AFRISO Thermostat-Kombiblock Vario THK M Durchgang DN15 G1/2 AG VOR 95460
AFRISO Thermostat-Ventilunterteil Vario M Axial DN15 Rp1/2 x R1/2 DRA 96000 96020 96030 96040 96060 96070 96080 96100 96120 95450 95460 AFRISO Thermostat-Ventilunterteil Vario M Axial DN15 Rp1/2 x R1/2 DRA 96000 96020 96030 96040 96060 96070 96080 96100 96120 95450 95460
Thermostat-Ventilunterteil Vario M Axial DN15 Rp1/2 x R1/2
AFRISO Thermostat-Ventilunterteil Vario M Axial DN15 Rp1/2 x R1/2 DRA 96000 96020 96030 96040 96060 96070 96080 96100 96120 95450 95460 <div class="gallery-information"> <b>Legende:</b> <ol> <li>Kennzeichen</li> <li>Markierung</li> <li>Marke</li> </ol> </div>
AFRISO Thermostat-Kombiblock Vario THK M Eck DN15 G1/2 AG ANW 95450 95460 AFRISO Thermostat-Kombiblock Vario THK M Eck DN15 G1/2 AG ANW 95450 95460
Thermostat-Kombiblock Vario THK M Eck DN15 G1/2 AG
AFRISO Thermostat-Kombiblock Vario THK M Eck DN15 G1/2 AG ANW 95450 95460
AFRISO Thermostat-Kombiblock Vario THK M Eck DN15 G1/2 AG BEF 95450 AFRISO Thermostat-Kombiblock Vario THK M Eck DN15 G1/2 AG BEF 95450
Thermostat-Kombiblock Vario THK M Eck DN15 G1/2 AG
AFRISO Thermostat-Kombiblock Vario THK M Eck DN15 G1/2 AG BEF 95450
AFRISO Thermostat-Kombiblock Vario THK M Durchgang DN15 G1/2 AG BEF 95460 AFRISO Thermostat-Kombiblock Vario THK M Durchgang DN15 G1/2 AG BEF 95460
Thermostat-Kombiblock Vario THK M Durchgang DN15 G1/2 AG
AFRISO Thermostat-Kombiblock Vario THK M Durchgang DN15 G1/2 AG BEF 95460
AFRISO Thermostat-Kombiblock Vario THK M Eck DN15 G1/2 AG VOR 95450 object_image_56112imagemain_de
AFRISO Thermostat-Kombiblock Vario THK M Durchgang DN15 G1/2 AG VOR 95460
AFRISO Thermostat-Ventilunterteil Vario M Axial DN15 Rp1/2 x R1/2 DRA 96000 96020 96030 96040 96060 96070 96080 96100 96120 95450 95460
AFRISO Thermostat-Kombiblock Vario THK M Eck DN15 G1/2 AG ANW 95450 95460
AFRISO Thermostat-Kombiblock Vario THK M Eck DN15 G1/2 AG BEF 95450
AFRISO Thermostat-Kombiblock Vario THK M Durchgang DN15 G1/2 AG BEF 95460
Datenblatt Thermostat-Kombiblöcke Vario THK
Afriso Datenblatt Thermostat-Kombiblöcke Vario THK

Benefits

  • Stufenlose Einstellung
  • Ventileinsatz wechselbar ohne Systementleerung
  • Verschiedene Ausführungen und Größen für nahezu jede Anwendung

Anwendung

Geeignet für mittlere Wassermengen. Zum Anbau an Kompakt- und Badheizkörper mit Mittenanschluss in Zweirohr-Heizungsanlagen. Auch für die Installation mit Kupferrohren.

Ausführungen

Ausführung Nennweite Anschluss Anschluss Kv-Wert* Kvs-Wert** Art.-Nr. Merken
Zum Heizkörper Zur Rohrleitung
Eck DN 15 G½ AG G¾ AG Eurokonus 0,038 – 0,46 m³/h 0,68 m³/h 221 225.101
Durchgang DN 15 G½ AG G¾ AG Eurokonus 0,038 – 0,46 m³/h 0,68 m³/h 221 275.101

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Thermostat-Kombiblöcke Vario THK Datenblatt PDF
Afriso Datenblatt Thermostat-Kombiblöcke Vario THK
Geräuscharmer Thermostat-Kombiblock mit Gewindeanschluss M30 x 1,5 mm für Thermostat-Regelköpfe und Antriebe. Montagekappe mit Ventil-Absperrfunktion. Stufenlos einstellbar mit Einstellschlüssel ES-SV. Ventilspindel mit doppelter O-Ring-Abdichtung.
Systemanschluss
Siehe Bestelltabelle
Anschluss Thermostatkopf/Stellantrieb
Gewindeanschluss M30 x 1,5 mm
Einstellbereich bei 10 kPa
12/215 l/h
Nenndruck
Max. 10 bar
Nennweite
DN 15
Temperatureinsatzbereich
Medium:
Max. 120 °C
Gehäuse
Messing, vernickelt

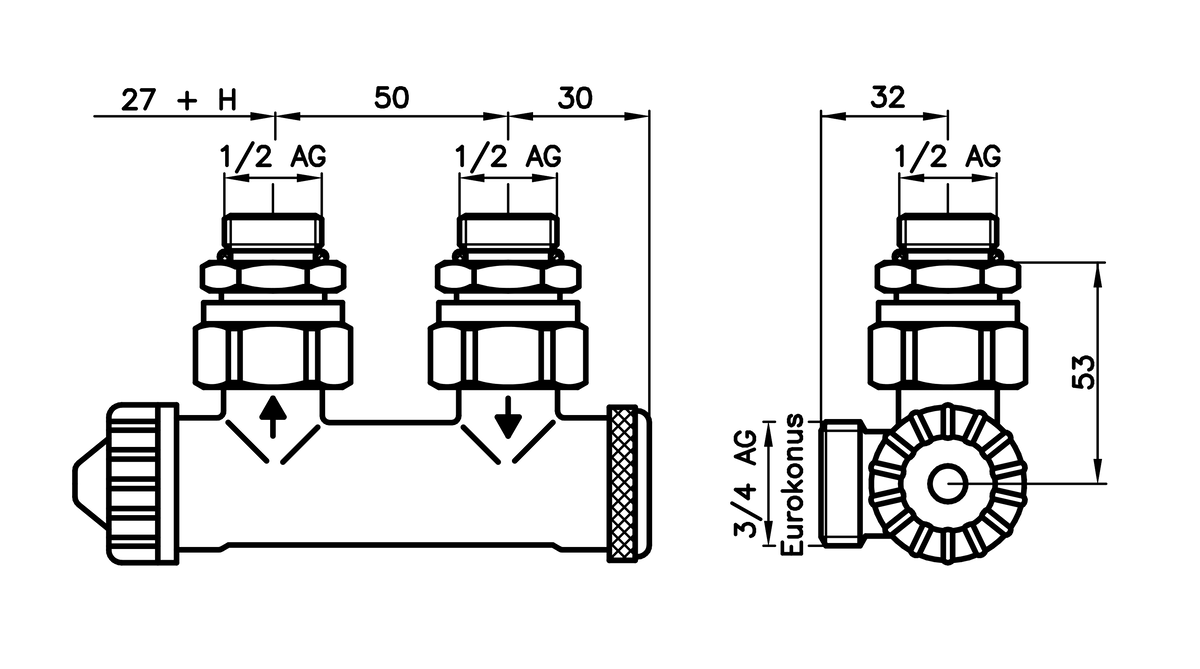

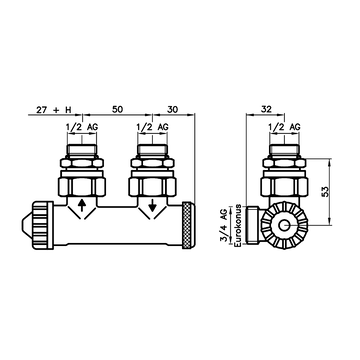

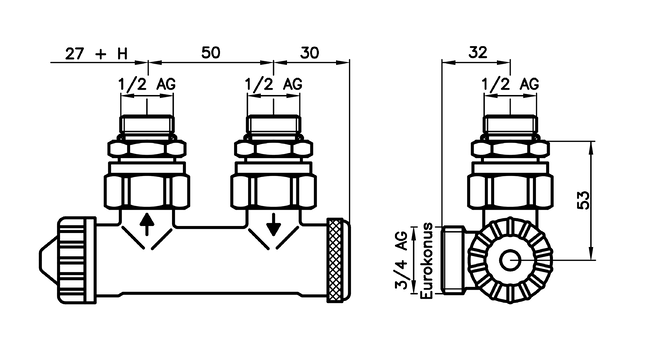

Vario THK M, Eck – Ausführung G½ Außengewinde
Afriso
Vario THK M, Eck – Ausführung G½ Außengewinde
Afriso
Maße (in mm)

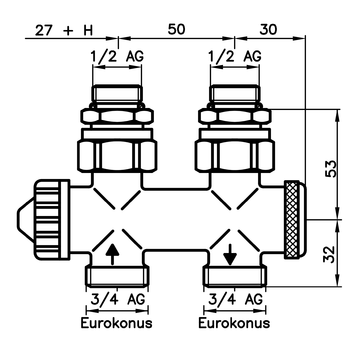

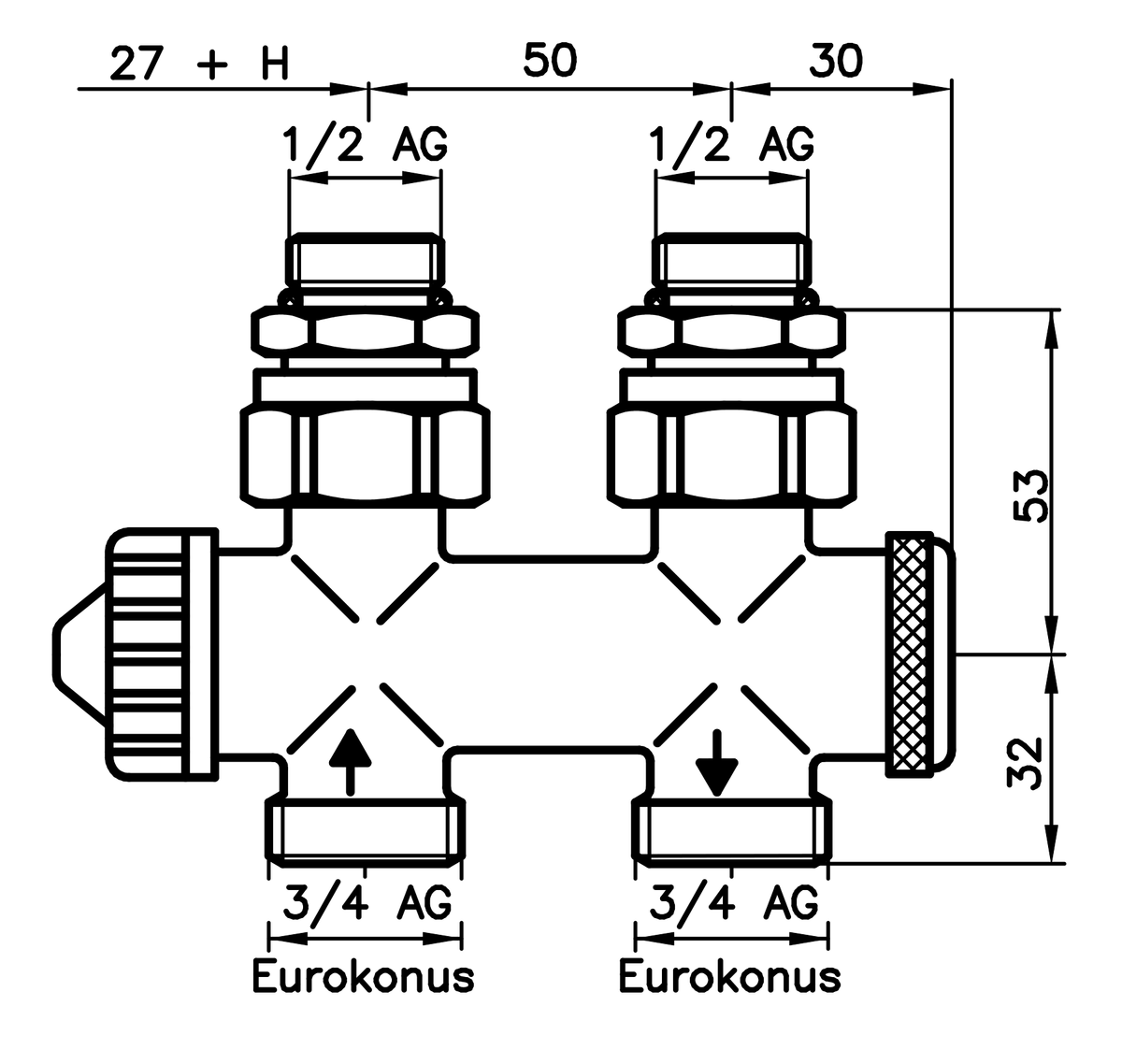

Vario THK M, Durchgang – Ausführung G½ Außengewinde
Afriso
Vario THK M, Durchgang – Ausführung G½ Außengewinde
Afriso
Maße (in mm)
