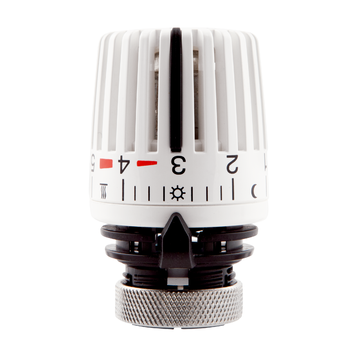

AFRISO Thermostat-Regelkopf 323 N mit 0-Stellung weiß/schwarz M30x1,5 95760 95770 object_image_56104imagemain_de

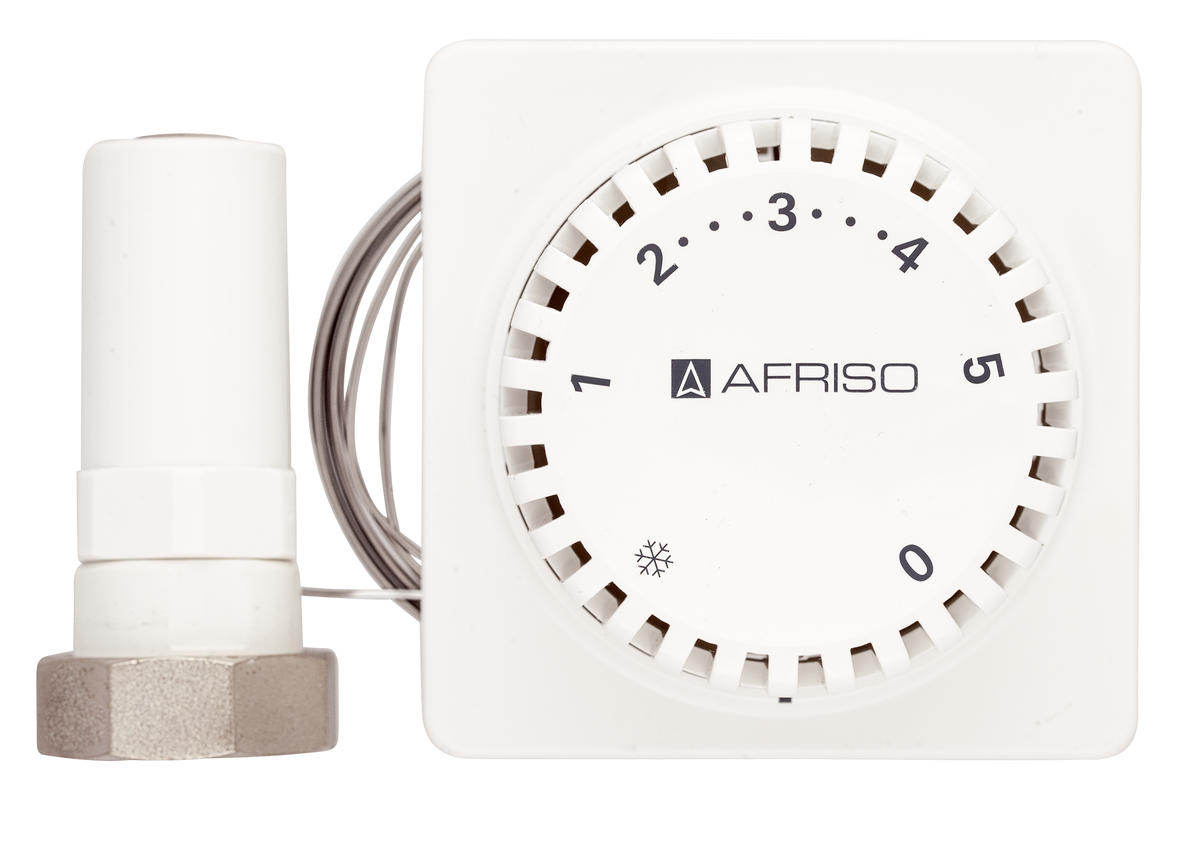

AFRISO Thermostat-Regelkopf 320 KH FVN Fernfühler 2m Fernversteller 0-Stellung VOR 95740 95970

AFRISO Thermostat-Regelkopf 323 W ohne 0-Stellung weiß M30x1,5 VOR 95780 95790

AFRISO Thermostat-Regelkopf 323 FN mit 0-Stellung weiß/schwarz 1,2m M30x1,5 VOR 95830 95840 95850 95860 95870 95880 95890 95900

AFRISO Thermostat-Regelkopf 323 B ohne 0-Stellung weiß/schwarz M30x1,5 VOR 95920

AFRISO Thermostat-Regelkopf 323 KD N mit 0-Stellung weiß/schwarz Danfoss VOR 95950

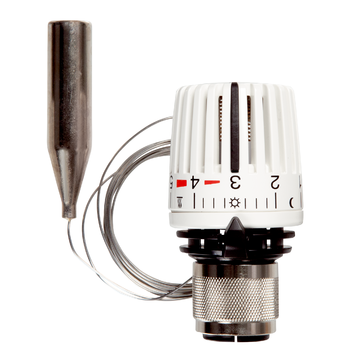

AFRISO Thermostat-Regelkopf 323 KD FN mit 0-Stellung weiß/schwarz 2m Danfoss VOR 95990

AFRISO Thermostat-Regelkopf 323 N mit 0-Stellung weiß/schwarz Gampper VOR 96020 96030

AFRISO Thermostat-Regelkopf 323 FN mit 0-Stellung weiß/schwarz 1,2m Gampper VOR 96050 96060

AFRISO Thermostat-Regelkopf 320 KH FVN Fernfühler 2m Fernversteller 0-Stellung BEF 95740

AFRISO Thermostat-Regelkopf 323 N mit 0-Stellung weiß/schwarz M30x1,5 BEF 95760 95770 95780 95790 95800 95810

AFRISO Thermostat-Regelkopf 323 FN mit 0-Stellung weiß/schwarz 1,2m M30x1,5 BEF 95830 95840 95850 95860 95870 95880 95890 95900

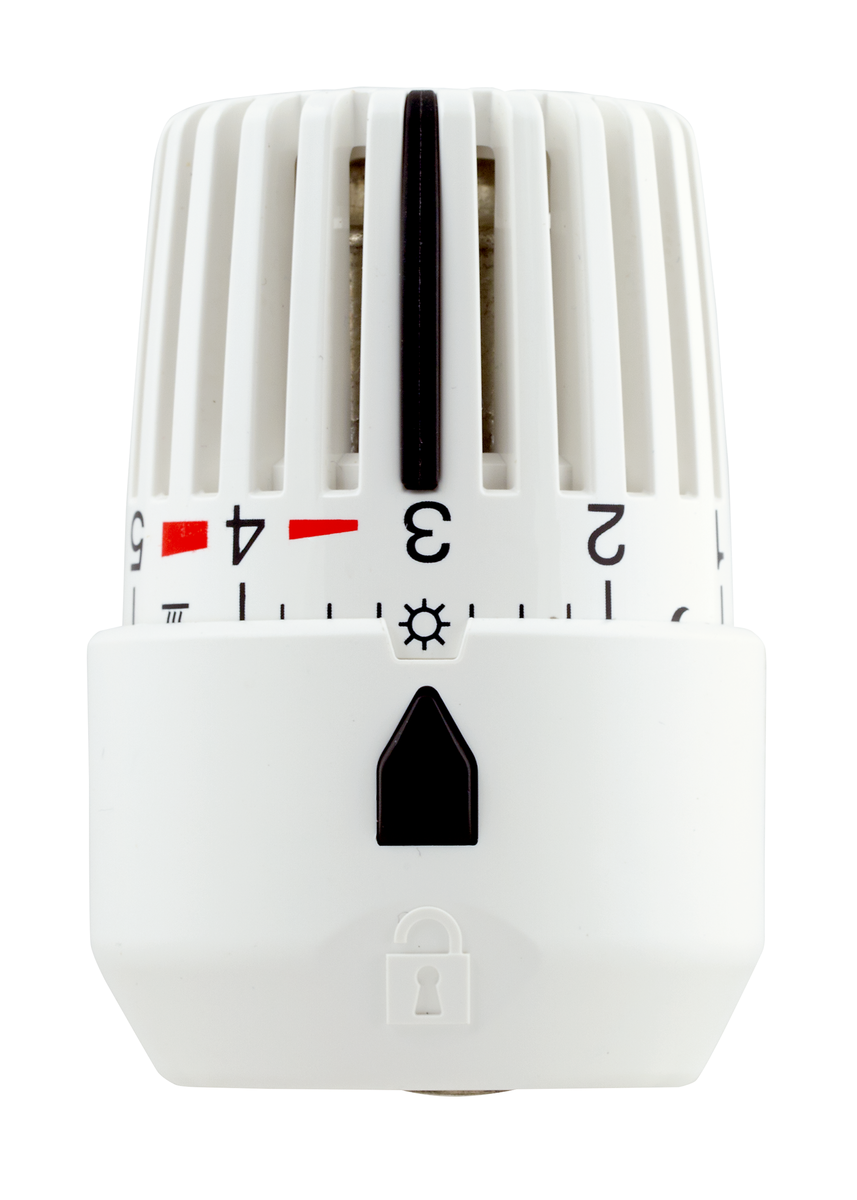

AFRISO Thermostat-Regelkopf 323 B ohne 0-Stellung weiß/schwarz M30x1,5 BEF 95920

AFRISO Thermostat-Regelkopf 323 KD N mit 0-Stellung weiß/schwarz Danfoss BEF 95950

AFRISO Thermostat-Regelkopf 323 KD FN mit 0-Stellung weiß/schwarz 2m Danfoss BEF 95990

Datenblatt Thermostat-Regelköpfe

Benefits

Mit Flüssigkeitsfühler
Einstellbare Sparstellung
Regelbereich begrenz- und blockierbar mit Begrenzerring
Passend ohne Adapter auf viele Ventilheizkörper

Anwendung

Zur Einstellung und Regelung der Raumtemperatur am Heizkörper. Version 323 passend für Ventilunterteil-Baureihe Vario, VarioQ, Vario-DP, Thermostat-Kombiblöcke Vario THK und Ventilheizkörper mit integriertem Ventileinsatz mit Anschlussgewinde M30x1,5 mm. Version 323 passend für Ventilausführungen mit Gampper-Klemmanschluss (Ventilunterteile bis Baujahr 1998). Version 323 KD passend für Danfoss-Klemmanschluss (kompatibel Baureihe RA).

Ausführungen

	Anschluss Ventilunterteil	0-Stellung	Handrad/Sockel	Kapillarrohr	Art.-Nr.

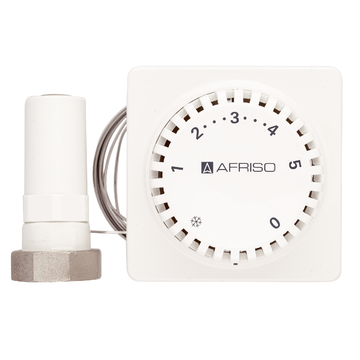

Thermostat-Regelkopf 320 FV N mit Fernversteller und Fernfühler	Gewindeanschluss M30 x 1,5 mm	Ja	Weiß schwarz	2 m	347 200.100
Thermostat-Regelkopf 323 N mit festem Fühler	Gewindeanschluss M30 x 1,5 mm	Ja	Weiß schwarz	–	360 002.100
Thermostat-Regelkopf 323 mit festem Fühler	Gewindeanschluss M30 x 1,5 mm	Nein	Weiß schwarz	–	360 000.100
Thermostat-Regelkopf 323 mit festem Fühler	Gewindeanschluss M30 x 1,5 mm	Nein	Weiß weiß	–	360 010.100

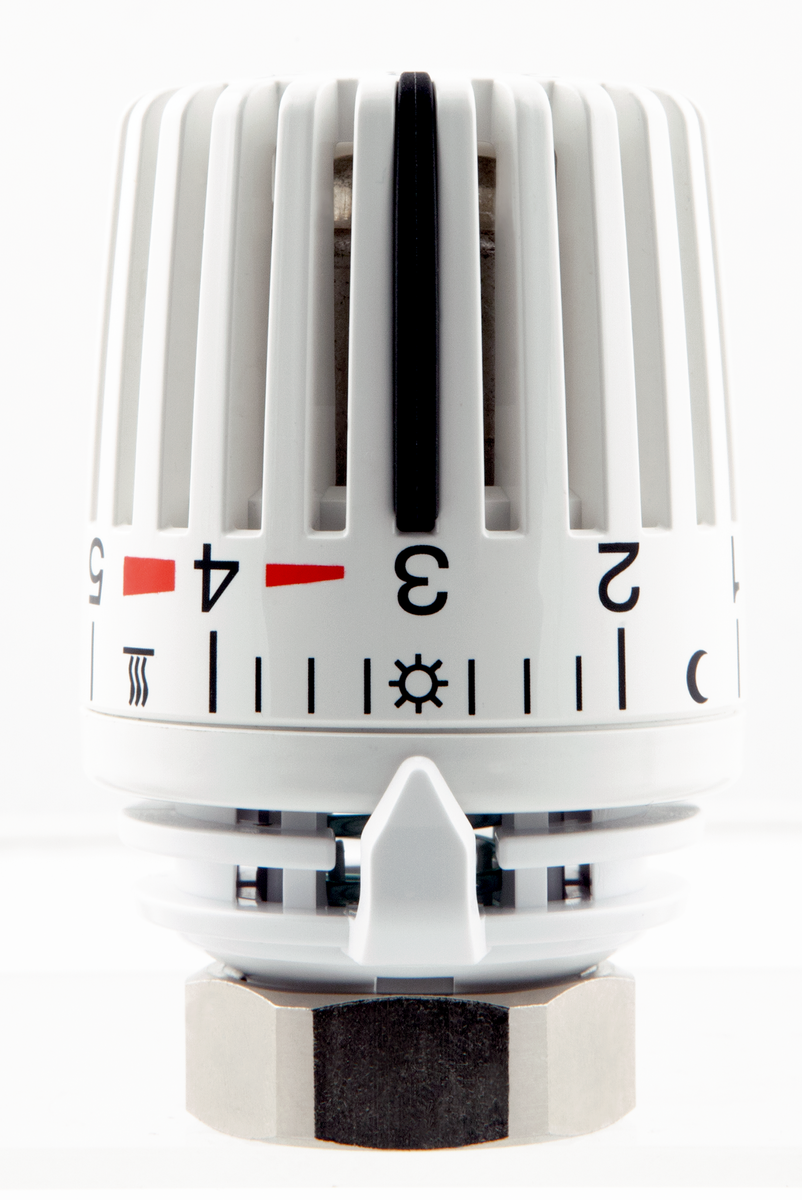

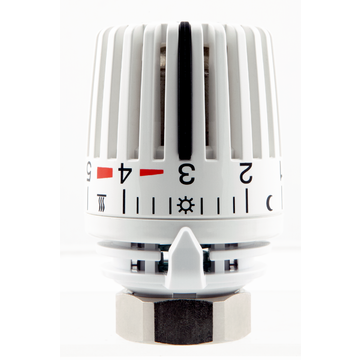

Thermostat-Regelkopf 323 N mit festem Fühler	Gewindeanschluss M30 x 1,5 mm	Ja	Weiß weiß	–	360 012.100
Thermostat-Regelkopf 323 N mit festem Fühler	Gewindeanschluss M30 x 1,5 mm	Ja	Weiß schwarz	–	360 002.109
Thermostat-Regelkopf 323 mit festem Fühler und mit individuellem Firmeneindruck	Gewindeanschluss M30 x 1,5 mm	Nein	Weiß schwarz	–	360 000.109

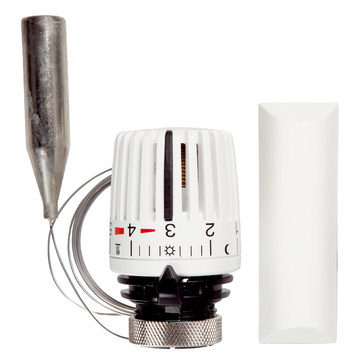

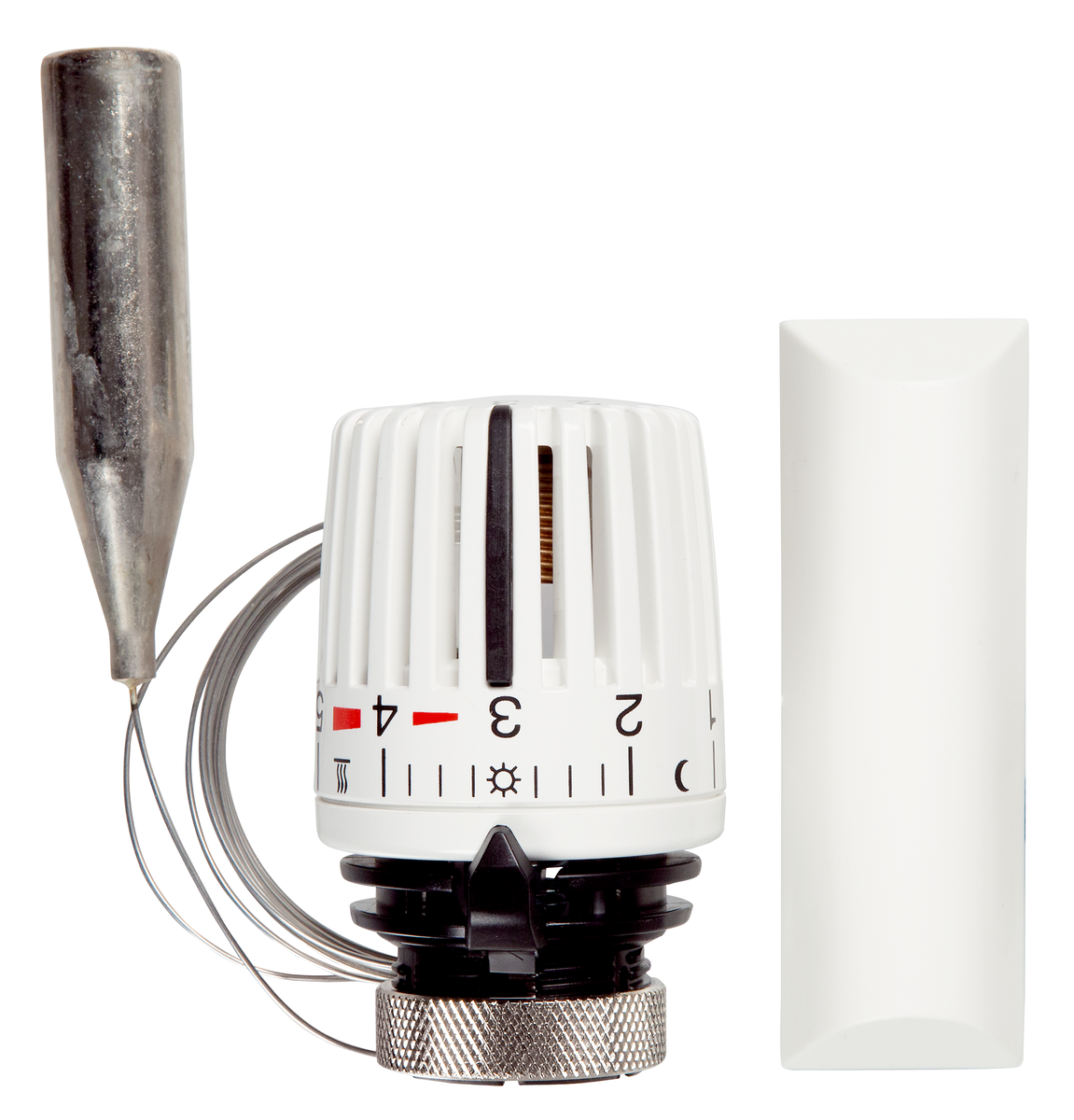

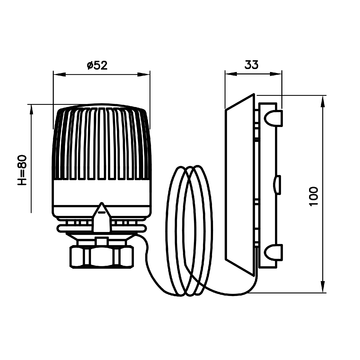

Thermostat-Regelkopf 323 F N mit Fernfühler und Halter	Gewindeanschluss M30 x 1,5 mm	Ja	Weiß schwarz	1,2 m	362 102.100
Thermostat-Regelkopf 323 F N mit Fernfühler und Halter	Gewindeanschluss M30 x 1,5 mm	Ja	Weiß schwarz	2 m	362 202.100

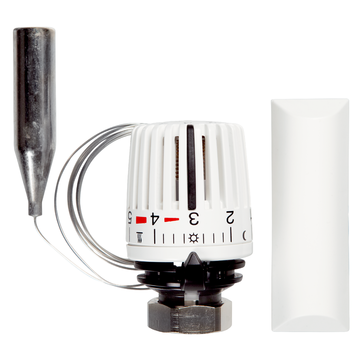

Thermostat-Regelkopf 323 F mit Fernfühler und Halter	Gewindeanschluss M30 x 1,5 mm	Nein	Weiß schwarz	1,2 m	362 100.100
Thermostat-Regelkopf 323 F mit Fernfühler und Halter	Gewindeanschluss M30 x 1,5 mm	Nein	Weiß schwarz	2 m	362 200.100
Thermostat-Regelkopf 323 F N mit Fernfühler und Halter	Gewindeanschluss M30 x 1,5 mm	Ja	Weiß weiß	1,2 m	362 112.100
Thermostat-Regelkopf 323 F N mit Fernfühler und Halter	Gewindeanschluss M30 x 1,5 mm	Ja	Weiß weiß	2 m	362 212.100
Thermostat-Regelkopf 323 F mit Fernfühler und Halter	Gewindeanschluss M30 x 1,5 mm	Nein	Weiß weiß	1,2 m	362 110.100
Thermostat-Regelkopf 323 F mit Fernfühler und Halter	Gewindeanschluss M30 x 1,5 mm	Nein	Weiß weiß	2 m	362 210.100

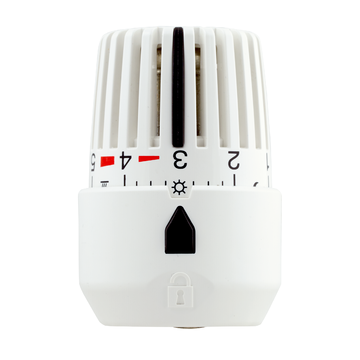

Thermostat-Regelkopf 323 B mit festem Fühler, Behördenausführung mit Diebstahlsicherung	Gewindeanschluss M30 x 1,5 mm	Nein	Weiß schwarz	–	364 000.100

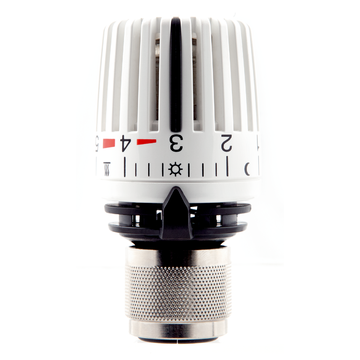

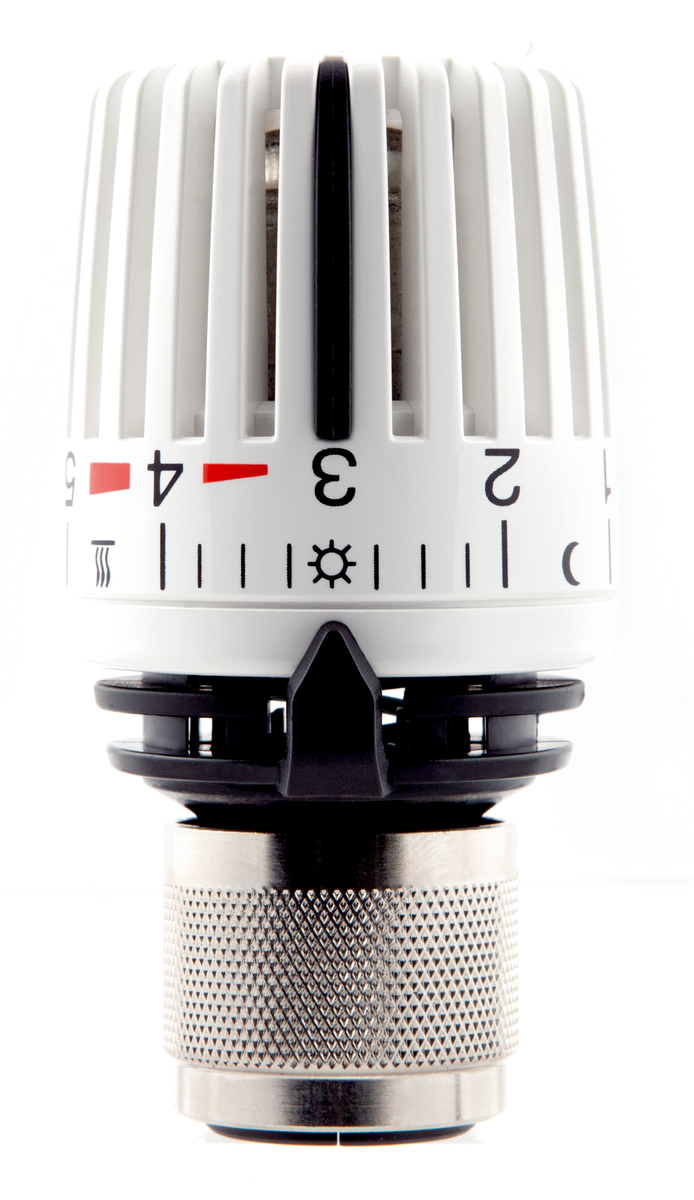

Thermostat-Regelkopf 323 KD N mit festem Fühler, kompatibel Baureihe RA	Danfoss-Klemmanschluss	Ja	Weiß schwarz	–	360 002.130
Thermostat-Regelkopf 320 KD FV N mit Fernversteller und Fernfühler, kompatibel Baureihe RA	Danfoss-Klemmanschluss	Ja	Weiß weiß	2 m	347 200.130

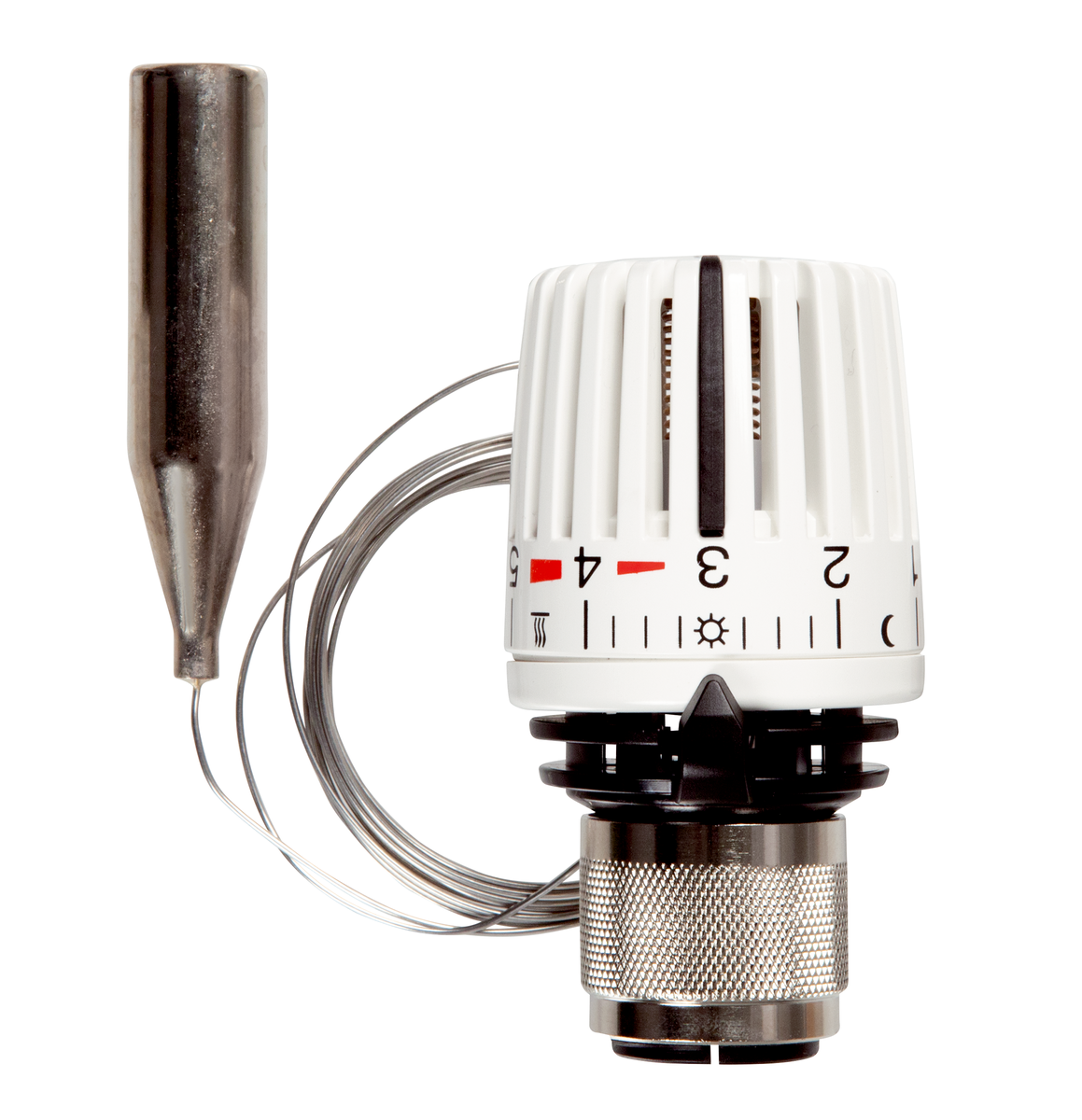

Thermostat-Regelkopf 323 KD F N mit Fernfühler und Halter, kompatibel Baureihe RA	Danfoss-Klemmanschluss	Ja	Weiß schwarz	2 m	362 202.130

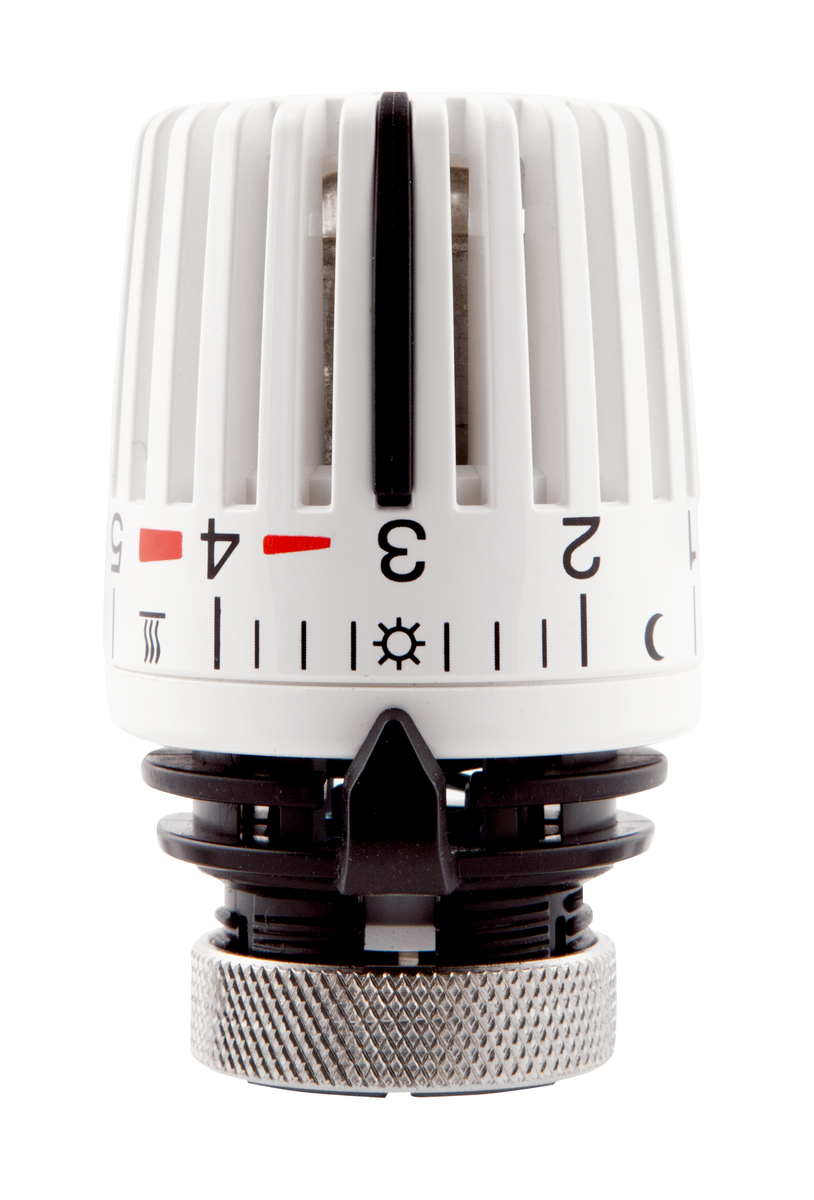

Thermostat-Regelkopf 323 N mit festem Fühler	Gampper-Klemmanschluss	Ja	Weiß schwarz	–	360 002
Thermostat-Regelkopf 323 mit festem Fühler	Gampper-Klemmanschluss	Nein	Weiß schwarz	–	360 000
Thermostat-Regelkopf 323 F N mit Fernfühler und Halter	Gampper-Klemmanschluss	Ja	Weiß schwarz	1,2 m	362 102
Thermostat-Regelkopf 323 F N mit Fernfühler und Halter	Gampper-Klemmanschluss	Ja	Weiß schwarz	2 m	362 202

Blaue Art.-Nr. = Lagerware

Downloads

	Beschreibung	Format
Datenblatt Thermostat-Regelköpfe	Datenblatt	PDF
Thermostat Regelkopf 323	Betriebsanleitung	PDF
EN 215: Zulassung Thermostatventile	Zertifikat	PDF

Beschreibung

Thermostat-Regelkopf mit Flüssigkeitsfühler, bestehend aus Handrad mit Skala und Sockel in verschiedenen Farbausführungen (siehe Bestelltabelle). Optional als Ausführung mit Fernfühler oder Fernversteller. Mit dem Handrad wird die gewünschte Raumtemperatur eingestellt. Der Temperaturfühler prüft kontinuierlich die Raumtemperatur, vergleicht die Messwerte mit dem eingestellten Wert und reguliert über Öffnen und Schließen des Ventils den Durchfluss, bis der eingestellte Wert erreicht ist. Regelbereich begrenz- und blockierbar mit Begrenzerring. Mit einstellbarer Temperatur-Merkstellung (Sparstellung) über Memory-Clip (hilfreich für Menschen mit Sehbehinderung). Frostschutzstellung markiert mit Froststern.

Behördenausführung ohne Nullstellung. Regulierung nach unten nur bis zum Froststern möglich. Der Einstellbereich ist bei der Erstmontage fix zu wählen. Eine zweigeteilte, nicht abnehmbare Schutzkappe verhindert die Demontage und Veränderung der gewählten Einstellung. Schutzkappe gesichert durch Schraube.

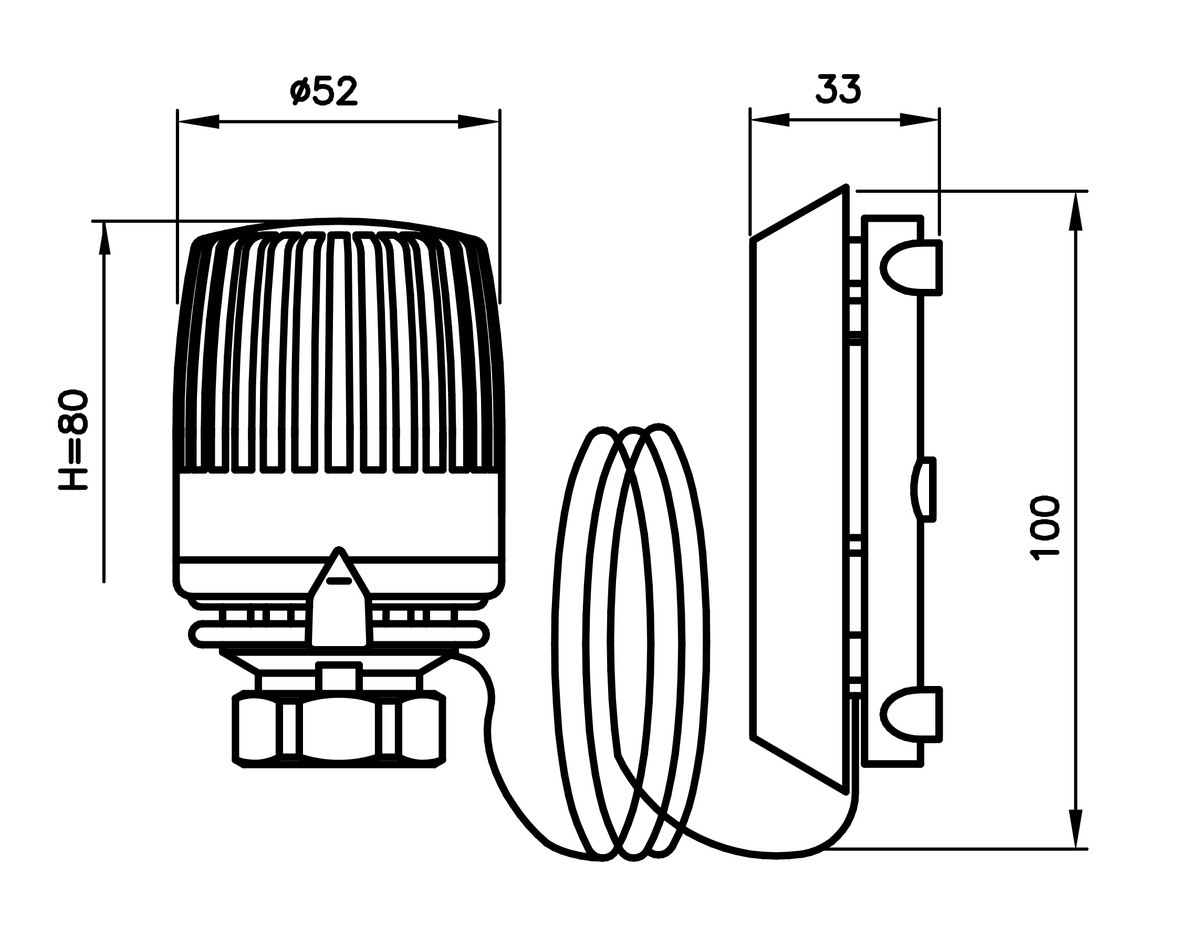

Technische Zeichnungen

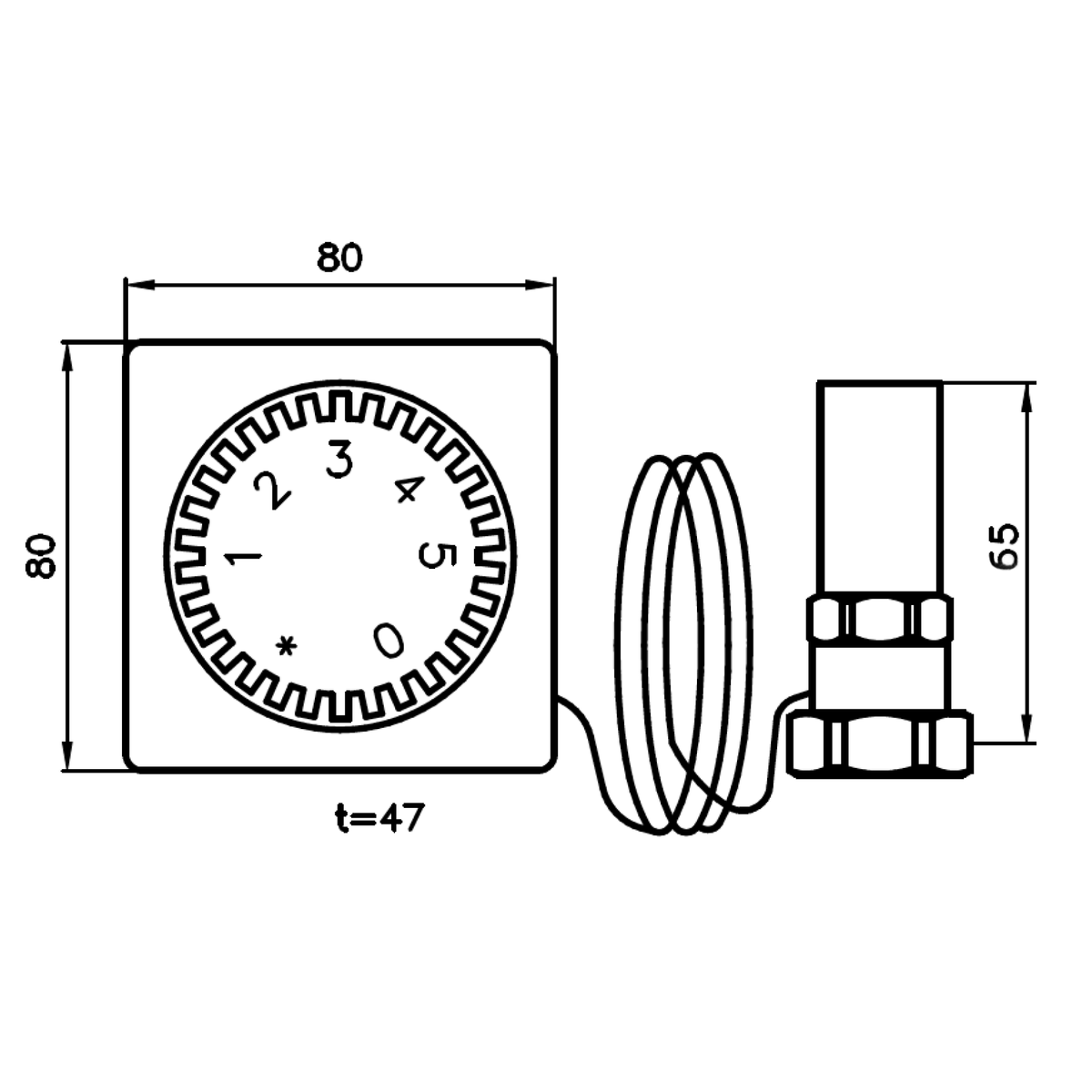

Thermostat-Regelkopf 320 FV mit Fernversteller und Fernübertragung

Thermostat-Regelkopf 323 mit festem Fühler

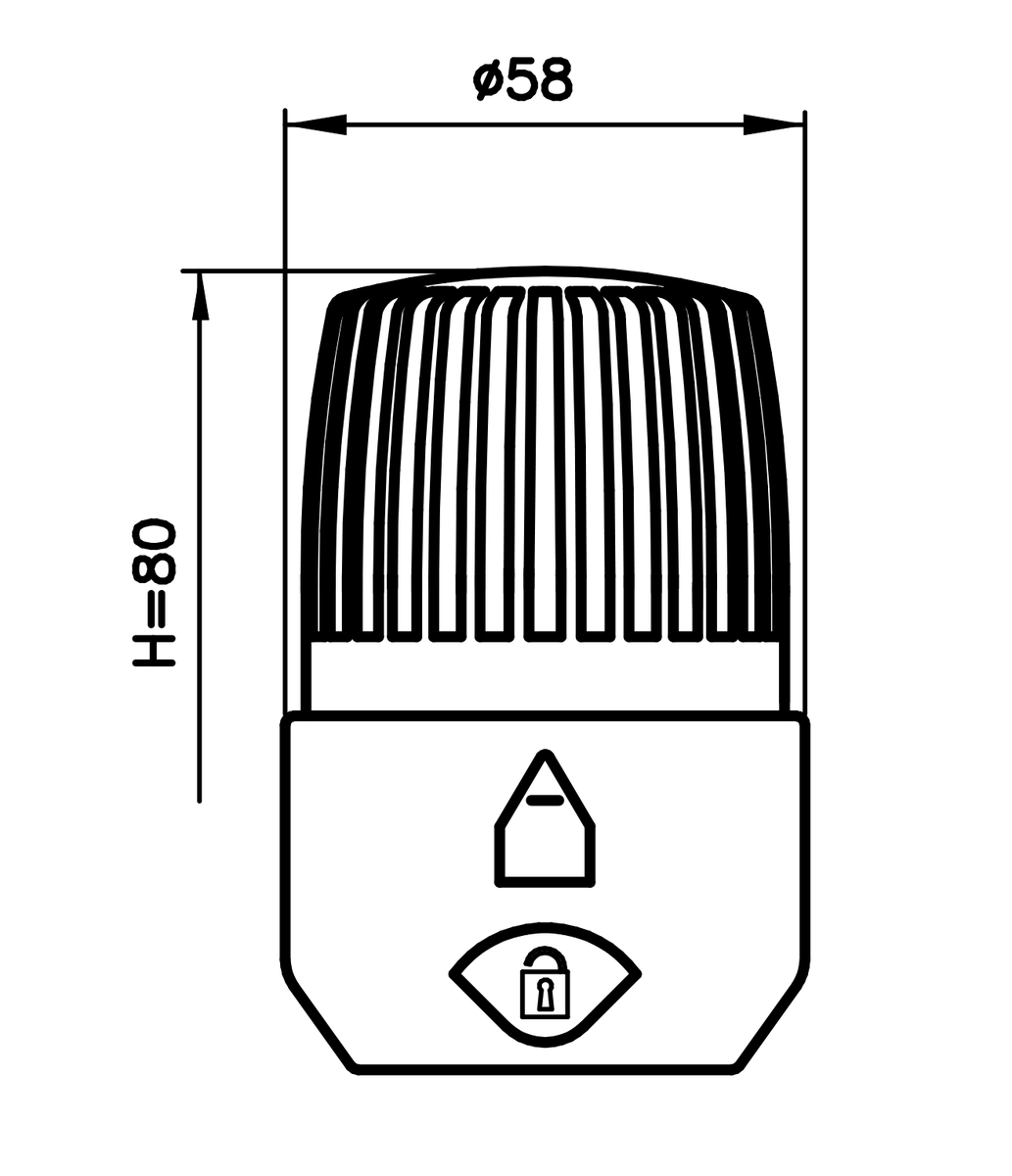

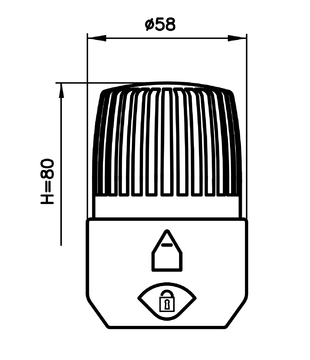

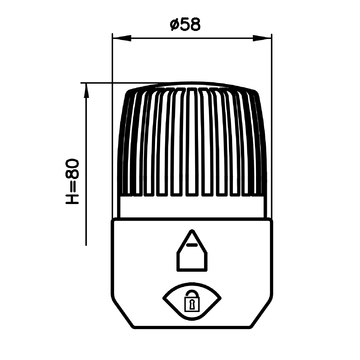

Thermostat-Regelkopf 323 B mit festem Fühler, Behördenausführung mit Diebstahlsicherung

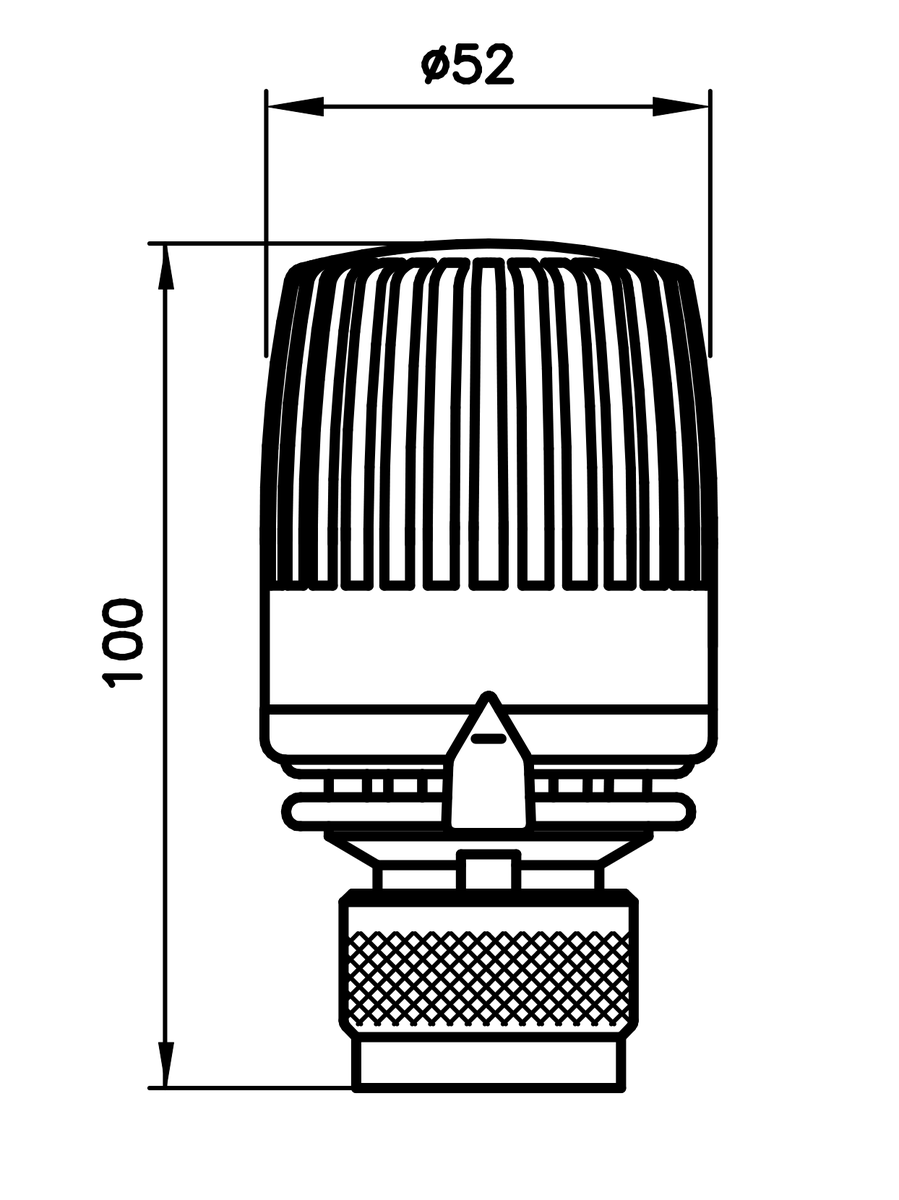

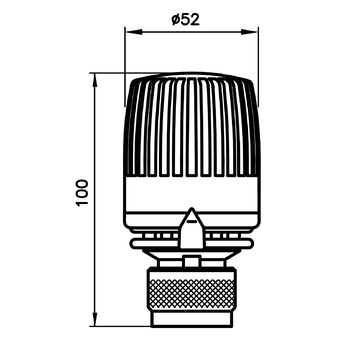

Thermostat-Regelkopf 323 KD mit festem Fühler, Danfoss-Klemmanschluss

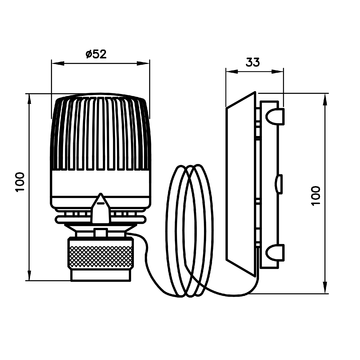

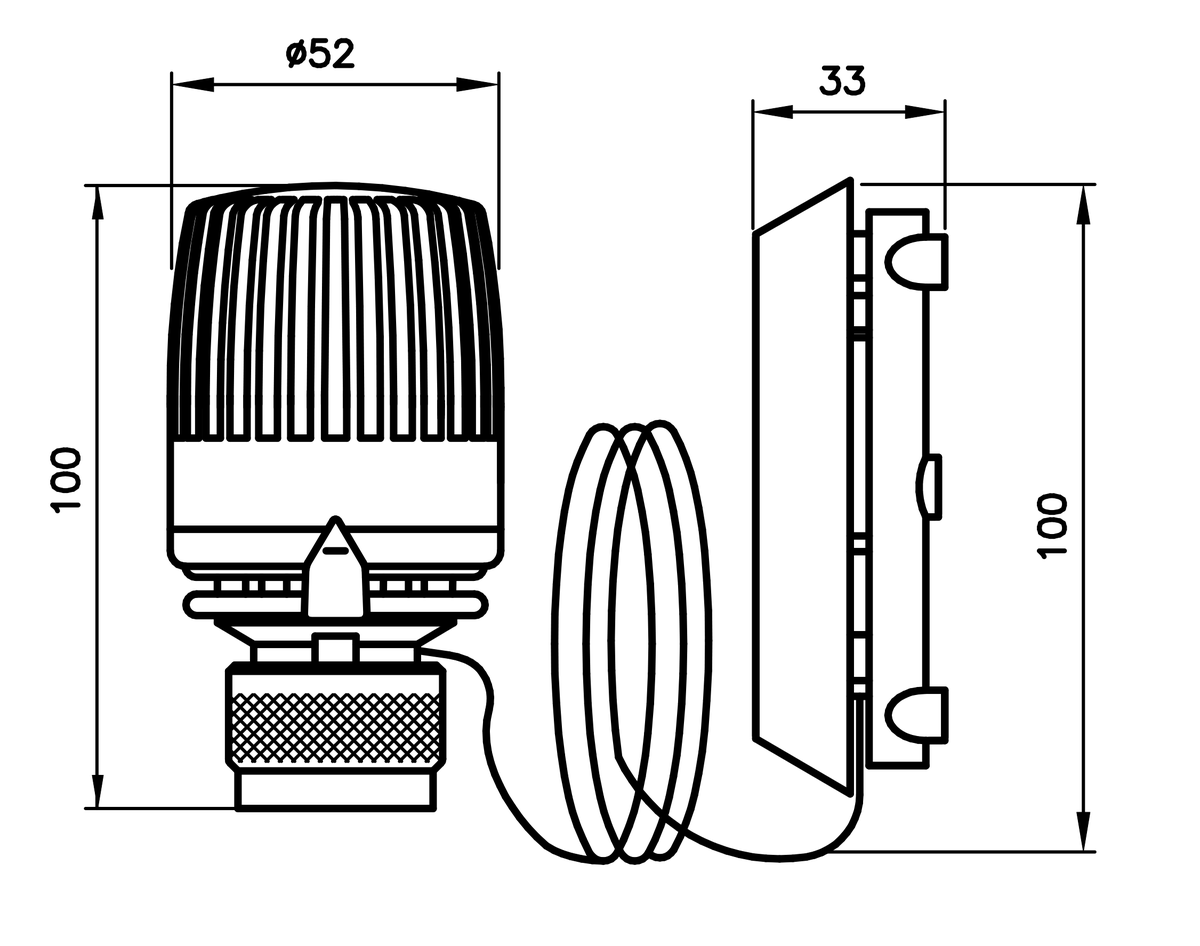

Thermostat-Regelkopf 323 KD mit Fernfühler, Danfoss-Klemmanschluss
