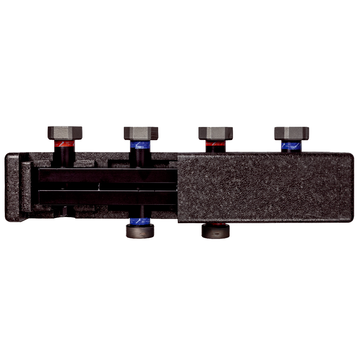

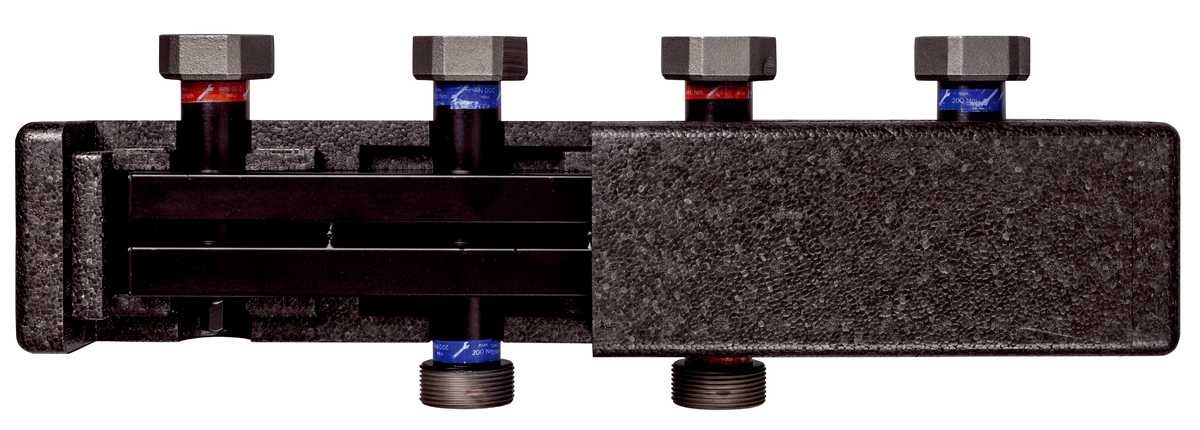

Kesselverteiler KSV 125 für Heizungspumpengruppen PrimoTherm^®

AFRISO Kesselverteiler KSV 125-2 70kW, für Heizungspumpengruppen PrimoTherm VOR 111420 111470 object_image_83526imagemain_de

AFRISO Kesselverteiler KSV 125-2 70kW, für Heizungspumpengruppen PrimoTherm VOR 111420 111470

AFRISO Kesselverteiler KSV 125-3 70kW, für Heizungspumpengruppen PrimoTherm VOR 111430 111480

AFRISO Kesselverteiler KSV 125-4 70kW, für Heizungspumpengruppen PrimoTherm VOR 111440 111490

AFRISO Kesselverteiler KSV 125-5 70kW, für Heizungspumpengruppen PrimoTherm VOR 111450 111500

AFRISO Kesselverteiler KSV 125-2 70kW, für Heizungspumpengruppen PrimoTherm SAL 111420 111430 111440 111450 111470 111480 111490 111500 111520 111530

Datenblatt Kesselverteiler KSV 125 für Heizungspumpengruppen PrimoTherm^®

Benefits

Kompakte und robuste Ausführung in formschlüssiger Isolation
Für zwei oder drei Heizungspumpengruppen, wahlweise mit hydraulischer Weiche
Inklusive 2 Wandkonsolen zur einfachen Montage
AFRISO Kesselverteiler sind werkseitig auf Dichtheit geprüft.

Anwendung

Zur Verteilung des Heizungswassers in geschlossenen Heizungsanlagen nach EN 12828 vom Heizkessel auf die Heizungspumpengruppen PrimoTherm^®.

Ausführungen

	Heizkreise	Hydraulische Weiche	Art.-Nr.
Kesselverteiler KSV 125-2 70 kW	2	Nein	77310
Kesselverteiler KSV 125-3 70 kW	3	Nein	77311
Kesselverteiler KSV 125-4 70 kW	4	Nein	77312
Kesselverteiler KSV 125-5 70 kW	5	Nein	77313
Kesselverteiler KSV 125-2 160 kW	2	Nein	77319
Kesselverteiler KSV 125-3 160 kW	3	Nein	77320
Kesselverteiler KSV 125-4 160 kW	4	Nein	77321
Kesselverteiler KSV 125-5 160 kW	5	Nein	77322

Blaue Art.-Nr. = Lagerware

Downloads

	Beschreibung	Format
Datenblatt Kesselverteiler KSV 125 für Heizungspumpengruppen PrimoTherm^®	Datenblatt	PDF
Kesselverteiler KSV 125	Betriebsanleitung	PDF
Kesselverteiler KSV 125	Betriebsanleitung	PDF

Beschreibung

Kesselverteiler als kombinierter Vor- und Rücklaufverteiler für zwei, drei, vier oder fünf Heizungspumpengruppen. AFRISO Kesselverteiler sind werkseitig auf Dichtheit geprüft und sind wartungsfrei.

Technische Daten

Systemanschlüsse

Kesselseitig

70 kW:

Gewindestutzen G1½ AG

160 kW:

Gewindestutzen G2 AG

Pumpengruppe

70 kW:

Überwurfmutter G1½, flachdichtend

160 kW:

Überwurfmutter G1½, flachdichtend

Achsabstand

125 mm

Temperatureinsatzbereich

Medium:

Max. 110 °C

Durchsatz

70 kW:

3 m³/h

160 kW:

7 m³/h

Anlagendruck

Max. 6 bar

Wärmedämmung

Polypropylen EPP

Lieferumfang

Kesselverteiler
2 x Wandkonsole
Isolierung
