KSG Mini

Kesselsicherungsgruppe

Ausführungen Downloads

kompakte Ausführung in einer formschlüssigen Isolation
Montagevorteil durch vorgefertigte, dichtgeprüfte Baugruppe
Schnellentlüfter PrimoVent mit Zwei-Wege-Entlüftungsprinzip zur sicheren automatischen Entlüftung
Heizungsmanometer zur direkten Anzeige des Systemdruckes
Sicherheitsventil zur Absicherung gegen Drucküberschreitung
servicefreundlich: Schnellentlüfter auswechselbar ohne Entleerung
für Heizungsanlagen bis zu einer Leistung von 50 kW

Für geschlossene Heizungsanlagen nach EN 12828 bis zu einer Leistung von 50 kW.

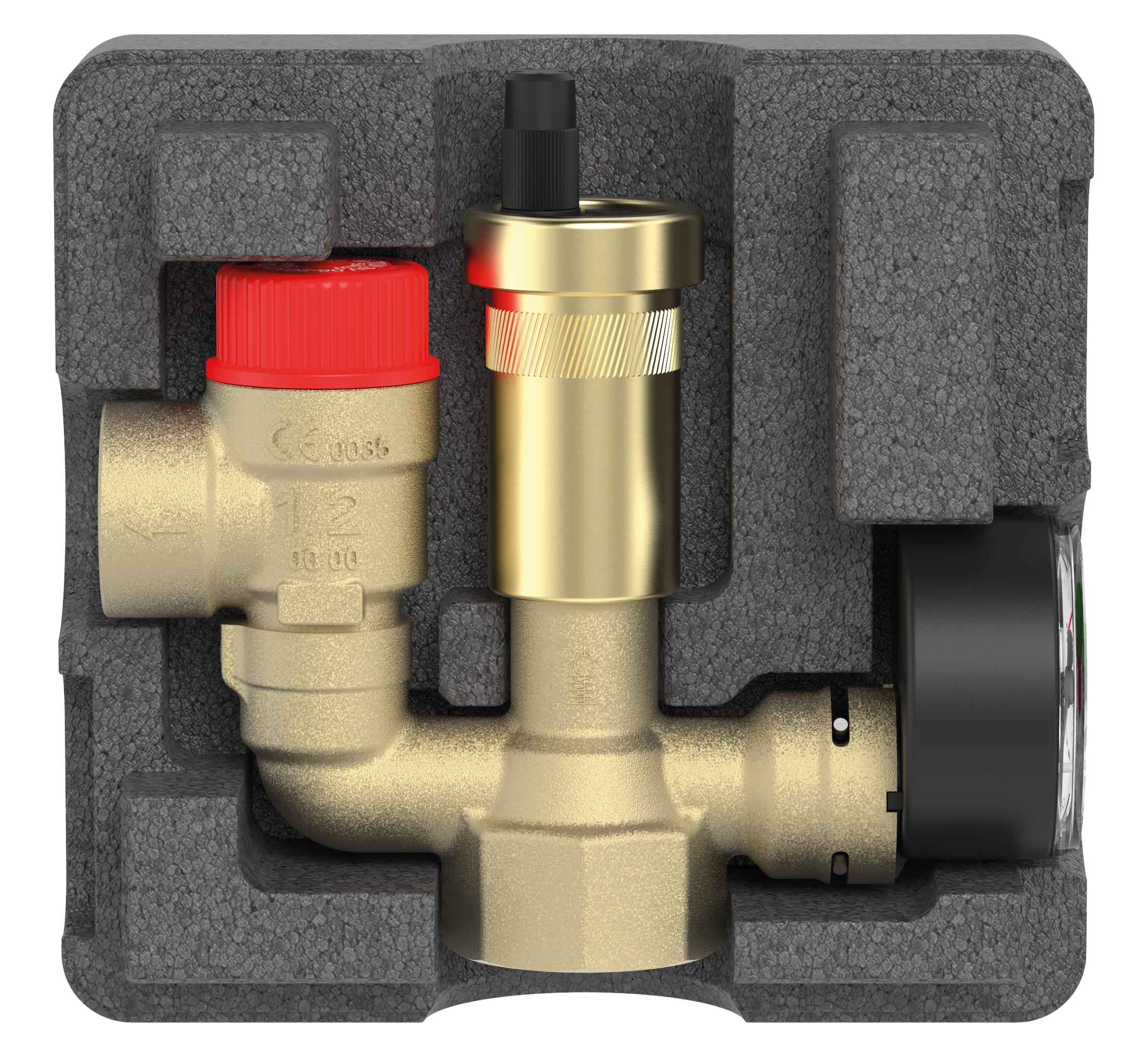

Komplette, fest vormontierte und auf Dichtheit geprüfte Kesselsicherungsgruppe in leichter Bauweise. Bestehend aus Armaturenträger, Heizungsmanometer zur Anzeige des Anlagendruckes, Schnellentlüfter und Membran-Sicherheitsventil MS in einer formschlüssigen Isolation. Inklusive selbstdichtendem Montageventil für den einfachen Austausch des Schnellentlüfters.

	Wärmeleistung	Ansprechdruck	Kesselanschluss	Art.-Nr.
Kesselsicherungsgruppe KSG Mini	max. 50 kW	2.5 bar	G1 IG	77351
Kesselsicherungsgruppe KSG Mini	max. 50 kW	3 bar	G1 IG	77350

Lagerware
Fertigungsware

Anschluss Kessel

: G1 IG

Temperatureinsatzbereich

: max. 120 °C

Masse

B x H x T:: 140 x 150 x 75 mm

Isolation: Polystyrol EPS

Armaturenträger: Messing

Membran-Sicherheitsventil MS

Eingang x Ausgang:: G½ x G¾

Dichtung:: PTFE-Dichtring, verdrehbar

Ansprechdruck:: 2.5 bar

Heizungsmanometer

Anzeigebereich:: 0/4 bar

Durchmesser:: 50 mm

Anschluss:: G¼ axial exzentrisch

Schnellentlüfter mit Aquastop

Eingang:: G⅜

Nenndruck:: 12 bar

Kesselsicherungsgruppe KSG Mini P31727
