Kesselsicherungsgruppe KSG Mini | 77350

Kesselsicherungsgruppe KSG Mini

Fertigungsware
Betriebsanleitungen

  • kompakte Ausführung in einer formschlüssigen Isolation
  • Montagevorteil durch vorgefertigte, dichtgeprüfte Baugruppe
  • Schnellentlüfter PrimoVent mit Zwei-Wege-Entlüftungsprinzip zur sicheren automatischen Entlüftung
  • Heizungsmanometer zur direkten Anzeige des Systemdruckes
  • Sicherheitsventil zur Absicherung gegen Drucküberschreitung
  • servicefreundlich: Schnellentlüfter auswechselbar ohne Entleerung
  • für Heizungsanlagen bis zu einer Leistung von 50 kW

Für geschlossene Heizungsanlagen nach EN 12828 bis zu einer Leistung von 50 kW.

Komplette, fest vormontierte und auf Dichtheit geprüfte Kesselsicherungsgruppe in leichter Bauweise. Bestehend aus Armaturenträger, Heizungsmanometer zur Anzeige des Anlagendruckes, Schnellentlüfter und Membran-Sicherheitsventil MS in einer formschlüssigen Isolation. Inklusive selbstdichtendem Montageventil für den einfachen Austausch des Schnellentlüfters.

Anschluss Kessel
G1 IG
Temperatureinsatzbereich
max. 120 °C
Masse
B x H x T:
147 x 140 x 70 mm
Isolation
Polystyrol EPS
Armaturenträger
Messing
Membran-Sicherheitsventil MS
Eingang x Ausgang:
Steckverbindung x G¾
Dichtung:
EPDM-Dichtring
Ansprechdruck:
  3 bar
Heizungsmanometer
Anzeigebereich:
0/4 bar
Durchmesser:
50 mm
Anschluss:
Steckanschluss axial exzentrisch
Schnellentlüfter mit Aquastop
Eingang:
G⅜
Nenndruck:
  12 bar

AFRISO_KESSELSICHERUNGSGRUPPE-KSG-MINI-KESSELSICHERUNGSGRUPPE_77350_DEU_CHE.PDF

Kesselsicherungsgruppe KSG Mini 77350

Datenblatt Variante
Haustechnik
PDF

Zubehör Ausrüstung für Heizungsanlagen, Heizraum und Kamin
Abb.
Bezeichnung

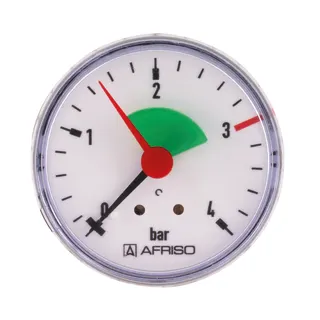

Manometer für KSG Mini 3 bar
