Haustechnik Ausrüstung für Heizungsanlagen, Heizraum und Kamin PrimoTherm® 180-1 DN25
PRO_TEC_VOR_PRIMOTHERM_180-1_DN25_WILO_77507.TIF
PRO_TEC_VOR_PRIMOTHERM_180-1_DN25_WILO_77507.TIF
Bilder 1

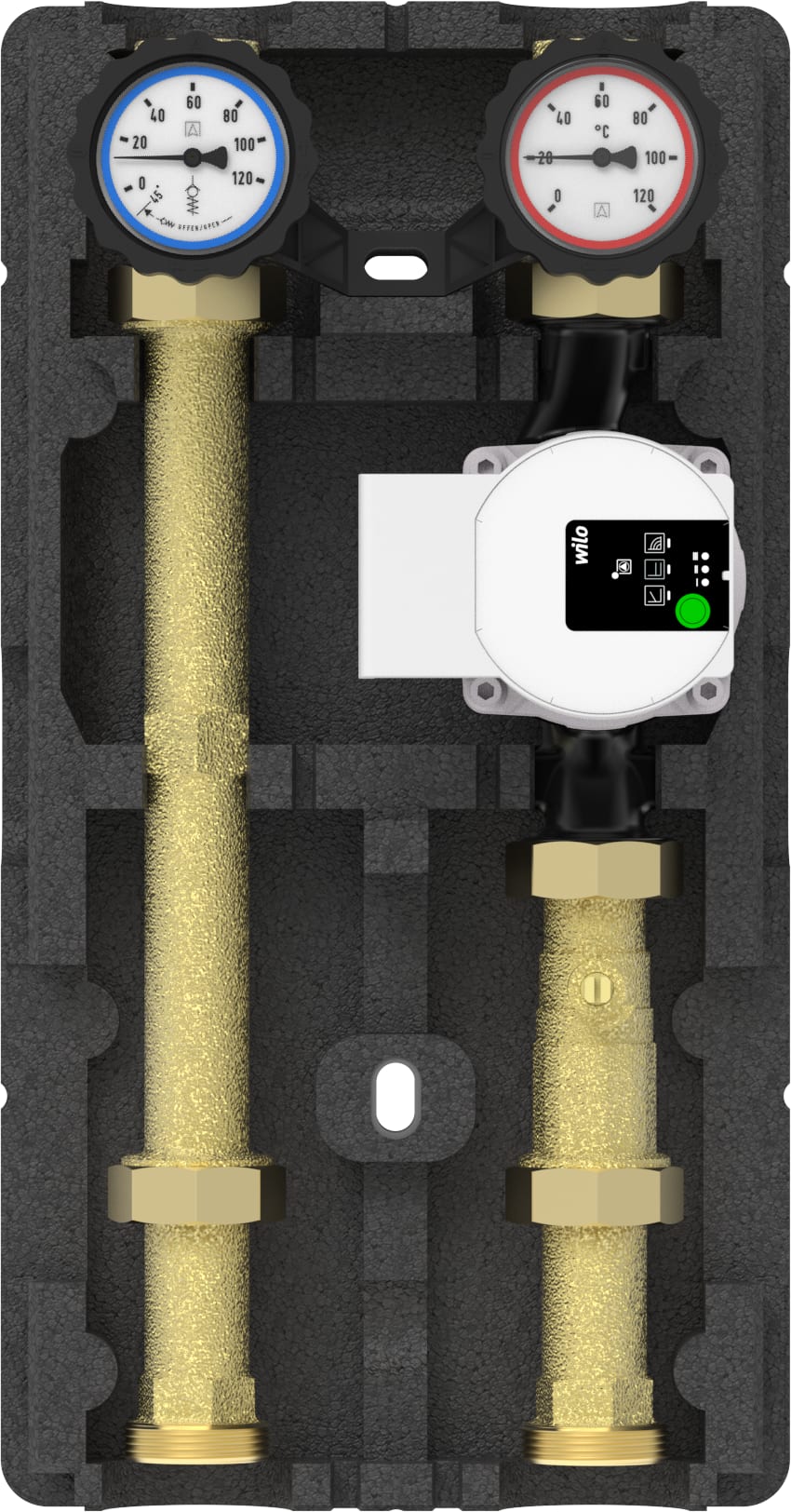

PrimoTherm® 180-1 DN25

Heizungspumpengruppe

Ausführungen Betriebsanleitung

  • vormontierte, dichtheitsgeprüfte und wärmegedämmte Baugruppe
  • modulares System mit Vorlauf wahlweise links oder rechts
  • einfache, schnelle Montage
  • mit Hocheffizienz-Pumpe Klasse A
  • förderfähig im Programm Heizungsoptimierung (BAFA)

Heizungspumpengruppe zur Verwendung in ungemischten Heizkreisen, speziell auch zur Speicherladung. Sie bildet die Verbindung zwischen Heizkessel und Rohrleitungssystem.

Komplette, fest vormontierte und auf Dichtheit geprüfte Heizungspumpengruppe mit allen erforderlichen Funktionsbauteilen, formschlüssiger Isolation und Wandbefestigung.
Der Pumpenstrang (Vorlauf/warm) besteht aus:
Kombihahn mit Thermometer im Handrad (rote Kennung, Anzeigebereich 0/120 °C)
Kugelhahn unterhalb der Pumpe
Längenausgleichsrohr mit Anschlussverschraubung
Systemanschluss G1½ aussen (Kessel), G1 innen (Heizkreis)
Geeignet für die Verwendung von Pumpen DN 25 mit G1½ x 180 mm.
Der Rücklaufstrang besteht aus:
Kombihahn mit Schwerkraftbremse, Thermometer im Handgriff (blaue Kennung, Anzeigebereich 0/120 °C)
Längenausgleichsrohr (Pumpe/Mischer) mit Anschlussverschraubung
Systemanschluss G1½ aussen (Kessel), G1 innen (Heizkreis)

ÖffnungstemperaturPumpeArt.-Nr.
Heizungspumpengruppe PrimoTherm® 180-1 DN 25ohne Umwälzpumpe77643
Heizungspumpengruppe PrimoTherm® 180-1 DN 25 GPGrundfos UPM3 HYBRID 25-70/18077645
Heizungspumpengruppe PrimoTherm® 180-1 DN 25 WPWilo Para RS 25–180/677507
  • Lagerware
  • Fertigungsware

Achsabstand
  125 mm
Systemanschlüsse
Kessel:
G1½ AG
Heizkreis:
G1 IG
Temperatureinsatzbereich
Medium:
max. 110 °C
Anlagendruck
max. 10 bar
Nenngrösse
DN 25
Kvs-Wert
4.8 m³/h
Isolation
Polypropylen EPP
Masse
B x H x T:
250 x 475 x 152 mm
Umwälzpumpe
ohne Umwälzpumpe
Leistungsaufnahme
ohne Umwälzpumpe:
Grundfos UPM3 HYBRID 25-70/180: 2 − 52 W
Wilo Para RS 25–180/6: 3 − 43 W
ohne Umwälzpumpe:
Grundfos UPM3 HYBRID 25-70/180:   7 m
Wilo Para RS 25–180/6:   6.7 m
ohne Umwälzpumpe:
Grundfos UPM3 HYBRID 25-70/180: max. 3.6 m³/h
Wilo Para RS 25–180/6: max. 3.2 m³/h
Betriebsarten/Einstellungen
ohne Umwälzpumpe:
Grundfos UPM3 HYBRID 25-70/180: PWM-A (4),
PWM-C (4),
konstanter Volumenstrom PP (3),
konstanter Druck CP (3),
konstante Drehzahl (3)
Wilo Para RS 25–180/6: konstanter Volumenstrom PP (3),
konstanter Druck CP (3),
konstante Drehzahl (3)
Optionen
  • Mischer und Stellmotor, nachrüstbar
  • andere Umwälzpumpen

900_000_0925.PDF

Heizungspumpengruppe PrimoTherm® K 180-1 DN 25, K 180-2 DN 25
