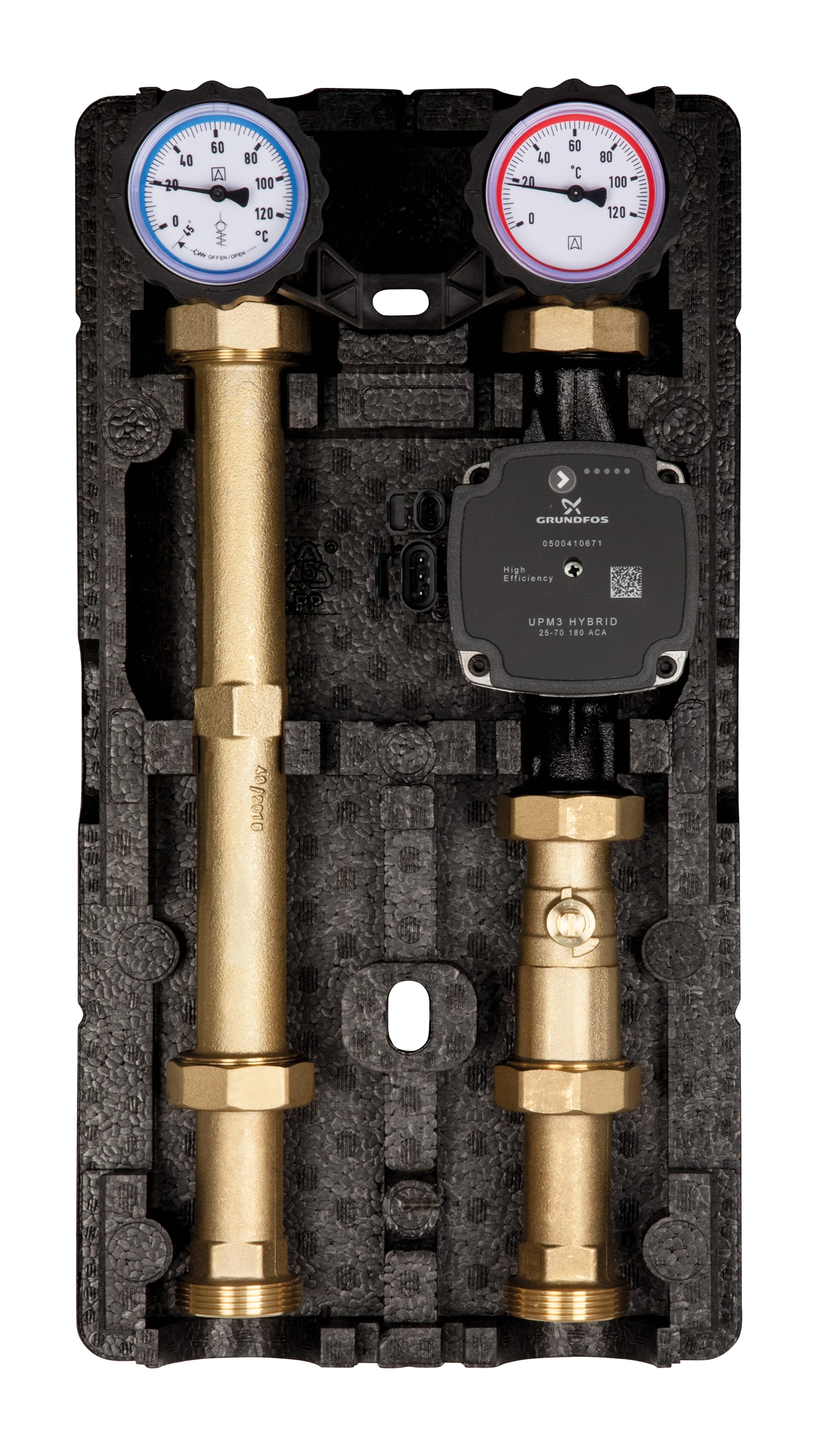

Heizungspumpengruppe PrimoTherm® 180-1 DN 25 GP | 77645
Heizungspumpengruppe PrimoTherm® 180-1 DN 25
Fertigungsware
- vormontierte, dichtheitsgeprüfte und wärmegedämmte Baugruppe
- modulares System mit Vorlauf wahlweise links oder rechts
- einfache, schnelle Montage
- mit Hocheffizienz-Pumpe Klasse A
- förderfähig im Programm Heizungsoptimierung (BAFA)
Heizungspumpengruppe zur Verwendung in ungemischten Heizkreisen, speziell auch zur Speicherladung. Sie bildet die Verbindung zwischen Heizkessel und Rohrleitungssystem.
Komplette, fest vormontierte und auf Dichtheit geprüfte Heizungspumpengruppe mit allen erforderlichen Funktionsbauteilen, formschlüssiger Isolation und Wandbefestigung.
Der Pumpenstrang (Vorlauf/warm) besteht aus:
Kombihahn mit Thermometer im Handrad (rote Kennung, Anzeigebereich 0/120 °C)
Kugelhahn unterhalb der Pumpe
Längenausgleichsrohr mit Anschlussverschraubung
Systemanschluss G1½ außen (Kessel), G1 innen (Heizkreis)
Geeignet für die Verwendung von Pumpen DN 25 mit G1½ x 180 mm.
Der Rücklaufstrang besteht aus:
Kombihahn mit Schwerkraftbremse, Thermometer im Handgriff (blaue Kennung, Anzeigebereich 0/120 °C)
Längenausgleichsrohr (Pumpe/Mischer) mit Anschlussverschraubung
Systemanschluss G1½ außen (Kessel), G1 innen (Heizkreis)
- Achsabstand
- 125 mm
- Systemanschlüsse
- Kessel:
- G1½ AG
- Heizkreis:
- G1 IG
- Temperatureinsatzbereich
- Medium:
- max. 110 °C
- Anlagendruck
- max. 10 bar
max.
- Nenngrösse
- DN 25
- Kvs-Wert
- 4.8 m³/h
- Isolation
- Polypropylen EPP
- Masse
- B x H x T:
- 250 x 475 x 152 mm
- Umwälzpumpe
- Grundfos UPM3 HYBRID 25-70/180
- Baulänge
- 180 mm
- Schutzart
- IP 44 (EN 60529)
- Versorgungsspannung
- AC 230 V, 50 Hz
- Energieeffizienzklasse
- A
- Leistungsaufnahme
- Grundfos UPM3 HYBRID 25-70/180: 2 − 52 W
- Förderhöhe
- Grundfos UPM3 HYBRID 25-70/180: 7 m
- Fördermenge
- Grundfos UPM3 HYBRID 25-70/180: max. 3.6 m³/h
- Betriebsarten/Einstellungen
- Grundfos UPM3 HYBRID 25-70/180: PWM-A (4),
PWM-C (4),
konstanter Volumenstrom PP (3),
konstanter Druck CP (3),
konstante Drehzahl (3)
- Optionen
- Mischer und Stellmotor, nachrüstbar
- andere Umwälzpumpen
