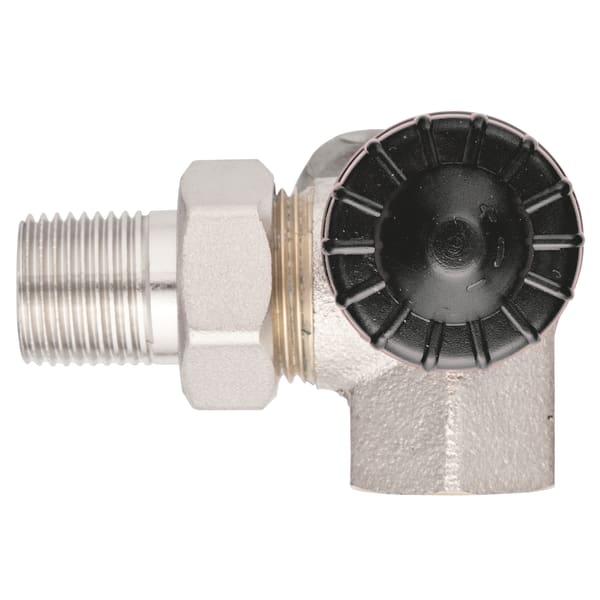

Thermostat-Ventilunterteil Vario M WE-R DN15 für mittlere Wassermengen | 145_220-101

Thermostat-Ventilunterteile Vario

Fertigungsware
Downloads

  • stufenlose Einstellung
  • Ventileinsatz wechselbar ohne Systementleerung
  • verschiedene Ausführungen und Grössen für nahezu jede Anwendung

Geeignet für mittlere Wassermengen. Zum Einbau in Zweirohr-Zentralheizungsanlagen.

Geräuscharmes Thermostat-Ventilunterteil mit Gewindeanschluss M30 x 1.5 mm für Thermostat-Regelköpfe und Antriebe. Montagekappe mit Ventil-Absperrfunktion. Stufenlos einstellbar mit Einstellschlüssel ES-SV. Ventilspindel mit doppelter O-Ring-Abdichtung. Der Ventileinsatz ist ohne Systementleerung unter Betriebsdruck auswechselbar mit dem Montagegerät MGV.

Systemanschluss
siehe Bestelltabelle
Anschluss Thermostatkopf/Stellantrieb
Gewindeanschluss M30 x 1.5 mm
Einstellbereich
Nenndruck
max. 10 bar
Nennweite
DN 15
Temperatureinsatzbereich
Medium:
max. 120 °C
Gehäuse
Rotguss, vernickelt

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

Vario M – Winkel-Eck, rechts

PRO_TEC_BEP_VARIO_M_L_WINKEL-ECK_RECHTS.TIF

AFRISO_DATENBLATT_THERMOSTAT-VENTILUNTERTEIL_VARIO-M_WE-R-DN15_145-220-101_DEU_CHE.PDF

Thermostat-Ventilunterteil Vario M WE-R DN15 145 220.101

Datenblatt Variante
