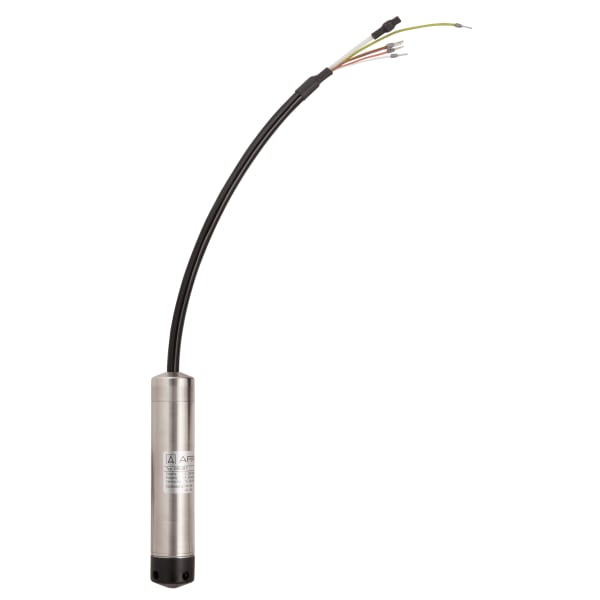

PRO_TEC_VOR_DMU08_T_31558T0070.TIF
PRO_TEC_ANW_IT_DMU08_DA12.TIF
PRO_TEC_SCD_DMU08.TIF
PRO_TEC_VOR_DMU08_T_31558T0070.TIF
PRO_TEC_ANW_IT_DMU08_DA12.TIF
PRO_TEC_SCD_DMU08.TIF
Bilder 3
Zurück

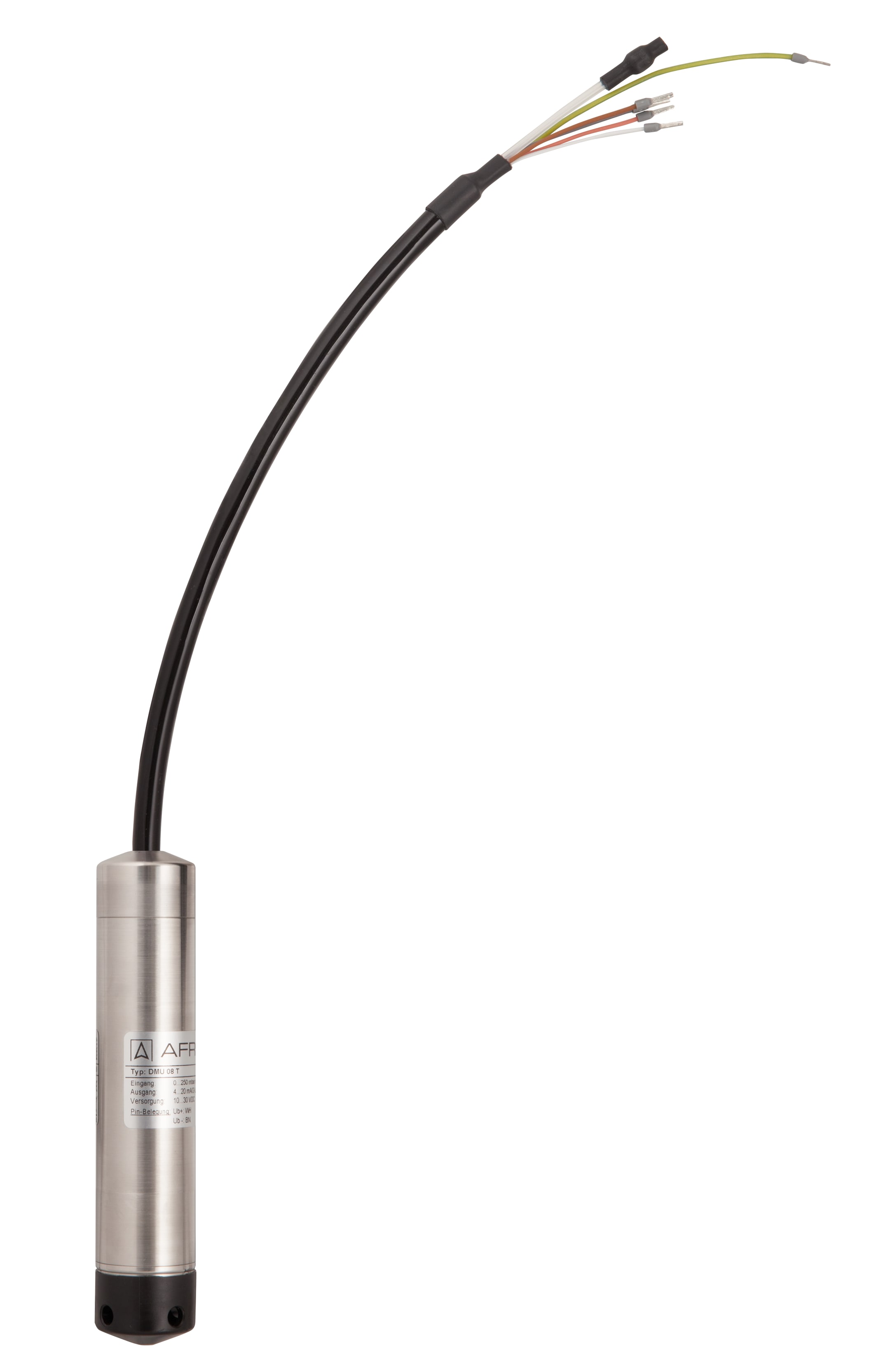

Druckmessumformer HydroFox® DMU 08 T | 31566T0070

Druckmessumformer HydroFox® DMU 08 T Pegelsonde

Fertigungsware
Downloads

Messbereich0/6 bar
Art.-Nr.31566T0070

  • mit integrierter Temperaturmessung
  • kompakte und robuste Edelstahlausführung
  • integrierter Überspannungsschutz
  • Sonderjustierung in allen gängigen Druckeinheiten möglich

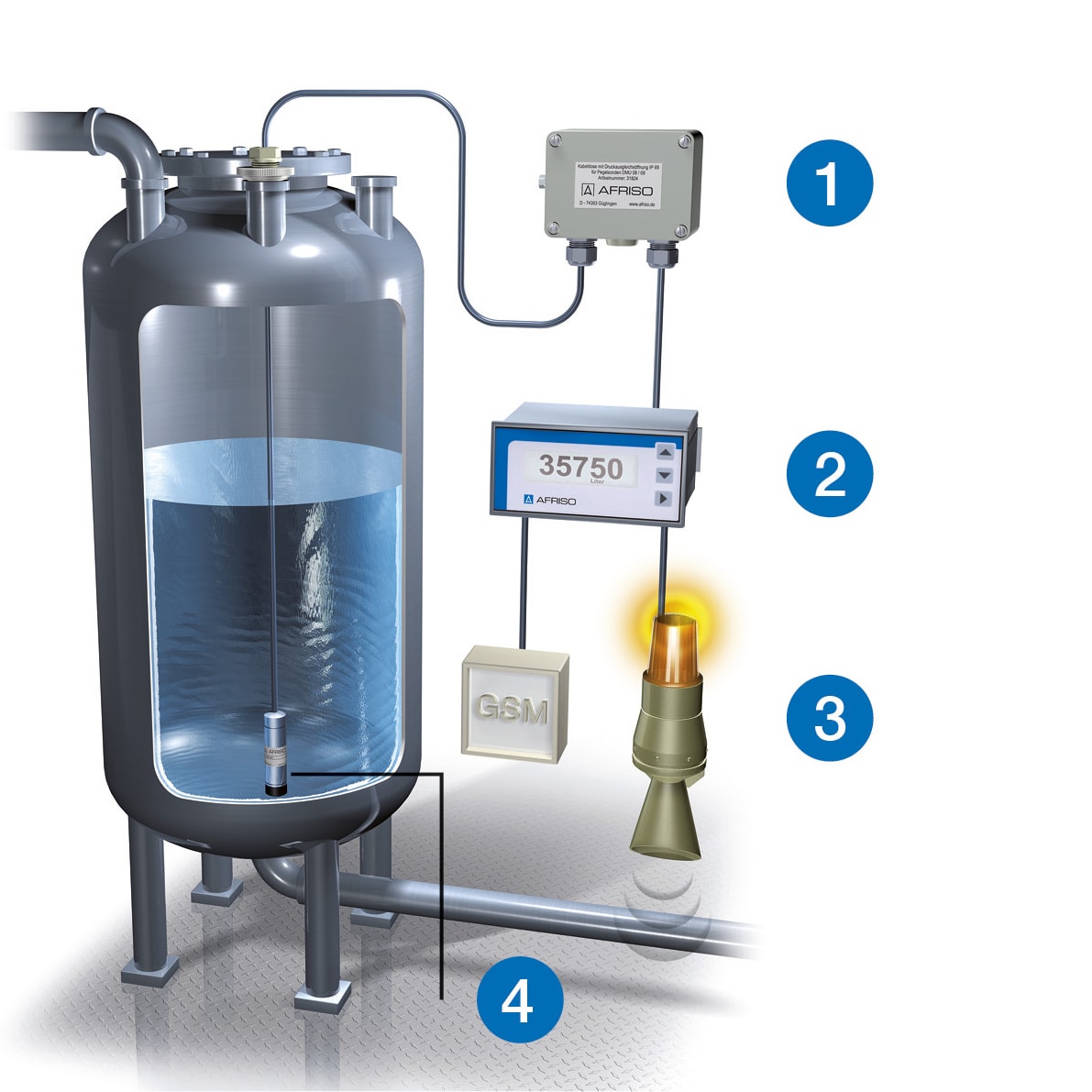

Für elektronische, kontinuierliche Füllstand- und Pegelmessung, z. B. in Brunnen, Bohrlöchern, Gewässern, Behältern oder in Abwasseranlagen. Geeignet für die Medien Grundwasser, Abwasser (mit Option FEP-Kabel), Dieselkraftstoff und Heizöl.

Druckmessumformer HydroFox® DMU 08 wandeln den physikalischen Druck in ein druckproportionales elektrisches Signal um. Die Basis der Druckaufnahme des HydroFox® DMU 08 bildet eine piezoresitive Silizium-Messzelle.

Messgenauigkeit
Kennlinienabweichung nach IEC 60770 – Grenzpunkteinstellung (Nichtlinearität, Hysterese, Reproduzierbarkeit)
> 0/400 mbar < ± 0.35 % FSO
0/6 bar
Temperatureinsatzbereich
Medium:
-10/+70 °C
Umgebung:
-10/+70 °C
Lagerung:
-25/+70 °C
Temperaturfehlerband
> 400 mbar:
≤ ± 0.75 % FSO ≤ ± im kompensierten Bereich 0/70 °C
dynamisches Verhalten
Ansprechzeit:
≤ 10 ms
Sonde
L x ⌀:
129 x 26.5 mm
Werkstoff
Gehäuse:
Edelstahl 316 L
Membrane:
Edelstahl 316 L
Dichtungen:
FKM (Viton)
Kabel:
PUR
Druckübertragungsflüssigkeit
Silikonöl
Versorgungsspannung
Druck:
DC 12 − 30 V
Temperatur:
DC 10 − 30 V
Ausgangssignal
4–20 mA, 2-Leiter
Bürde
Rmax = [(UB – UBmin)/0.02 A] Ω
Stromaufnahme
< 25 mA
elektrische Schutzmassnahmen
Kurzschluss- und verpolungssicher
elektrischer Anschluss
PUR-Kabel mit eingearbeitetem Luftschlauch als Referenzbezug zum umgebenden Luftdruck
Kabellänge:
5 m
Schutzart:
IP 68 (EN 60529)
CE-Konformität
EMV-Richtlinie 2014/30/EU
RoHS-Richtlinie 2011/65/EU
Druckgeräterichtlinie 2014/68/EU

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

Kabeldose mit Druckausgleichsöffnung

PRO_TEC_BEF_KABELDOSE_DRUCKAUSGLEICH_DMU_S.TIF

Abspannklemme

PRO_TEC_BEF_ABSPANNKLEMME_DMU_S.TIF

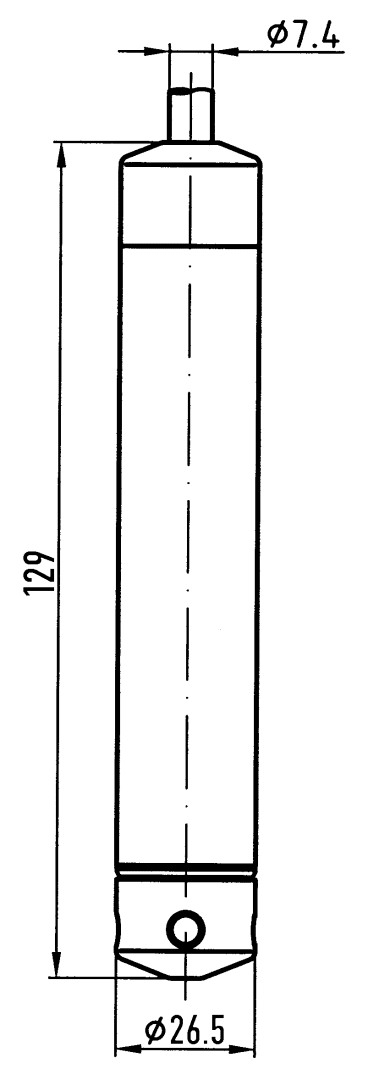

DMU 08 T - Standardausführung

PRO_TEC_BEF_DMU08_T.TIF

Verschraubungsset

PRO_TEC_BEF_VERSCHRAUBUNGSSET_DMU_S.TIF

AFRISO_DRUCKMESSUMFORMER-HYDROFOX--DMU-08-T-DRUCKMESSUMFORMER-PEGELSONDE_31566T0070_DEU_CHE.PDF

Druckmessumformer HydroFox® DMU 08 T 31566T0070

Datenblatt Variante
Industrietechnik
PDF
DMU01-03-04-05-08-08T.PDF

Druckmessumformer DMU 01, DMU 03, DMU 04, DMU 05, DMU 08, DMU 08T
