KP63 D311

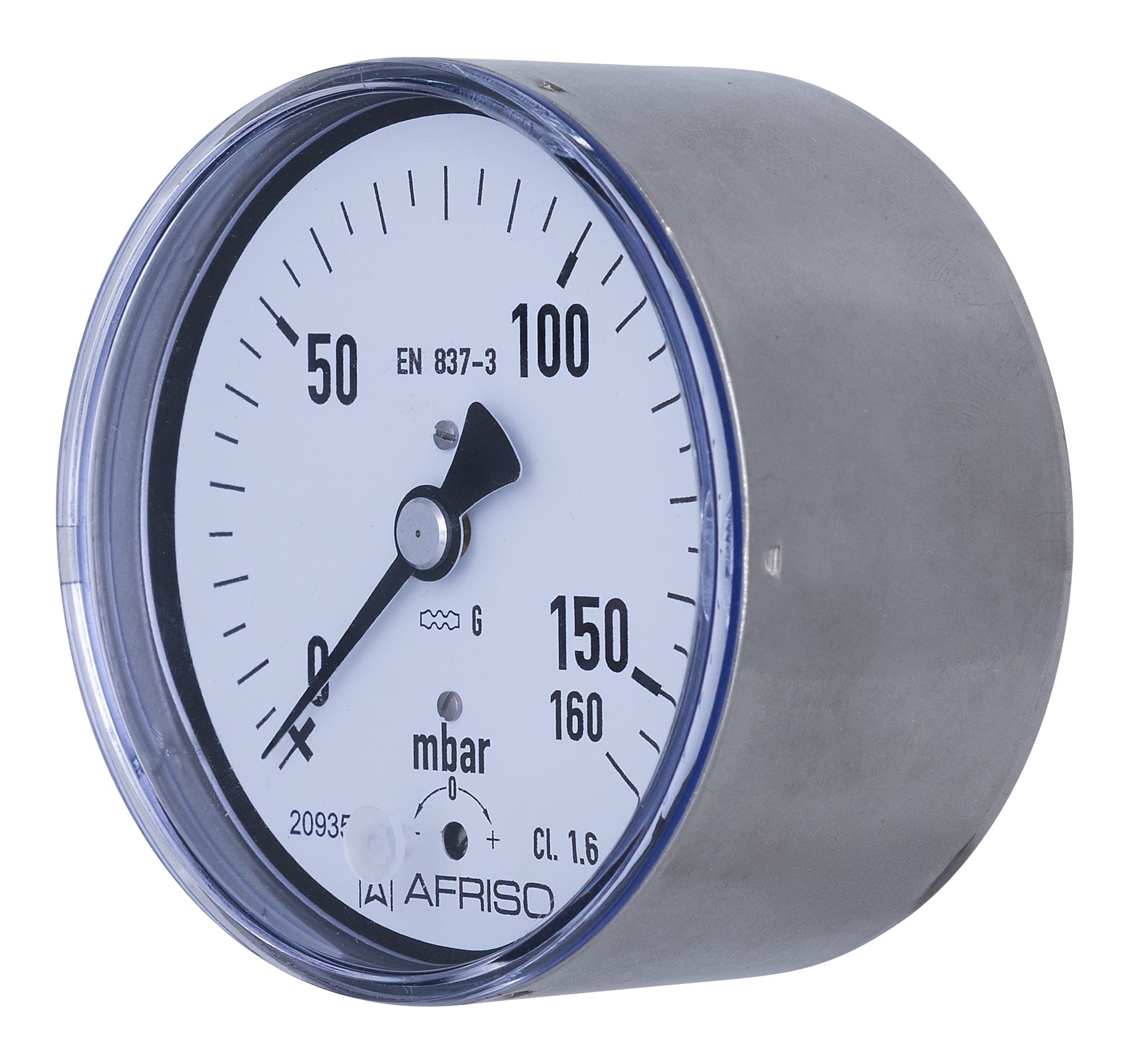

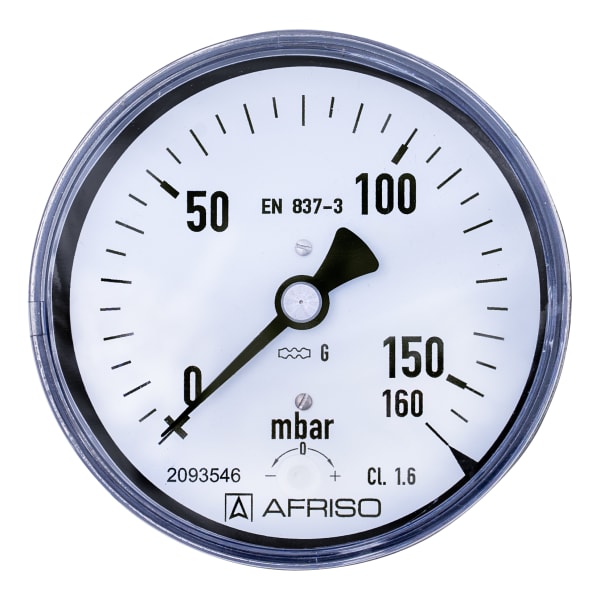

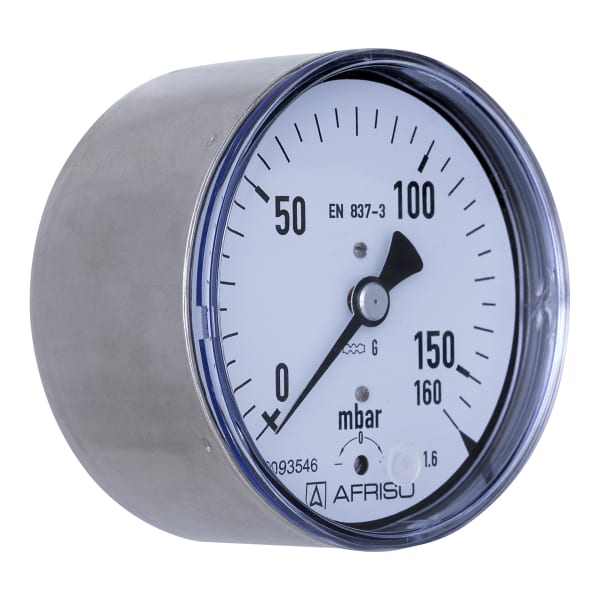

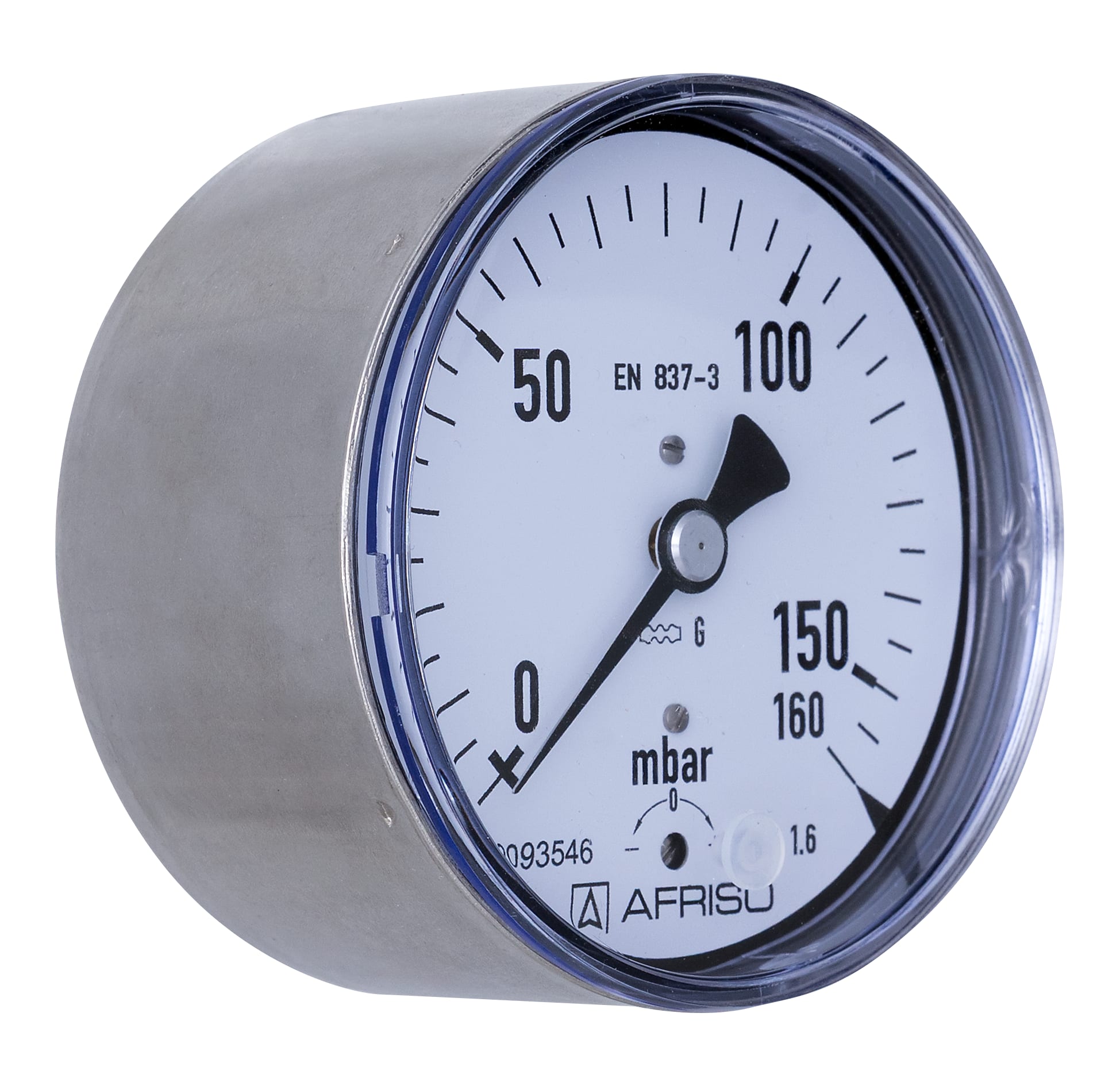

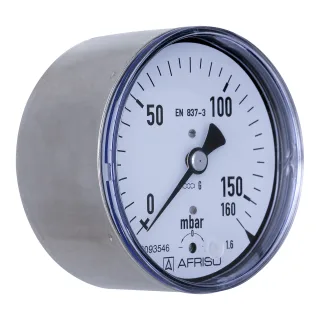

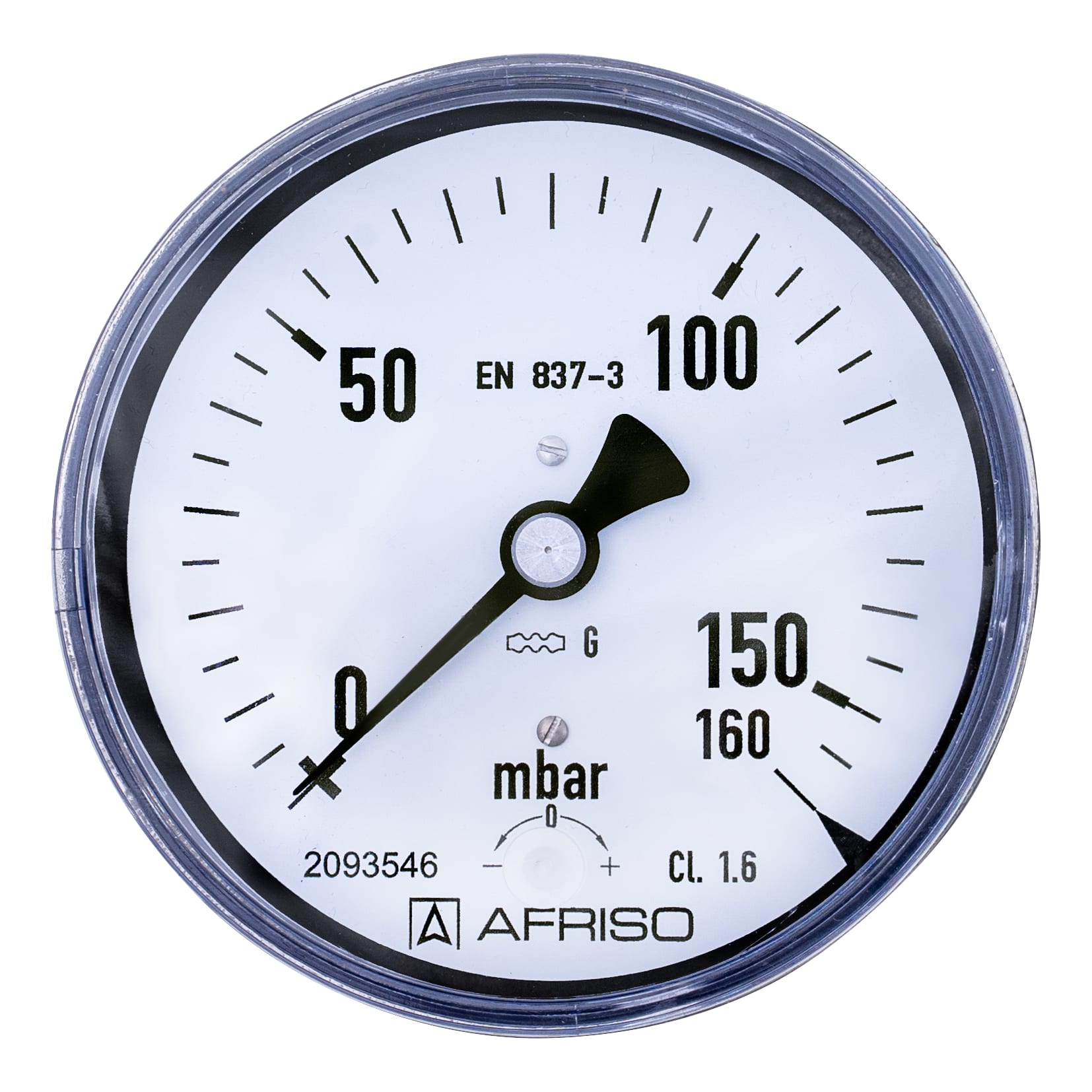

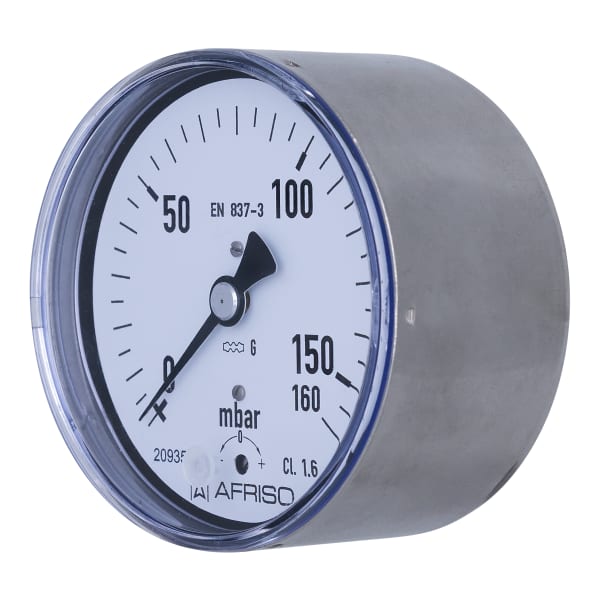

Kapselfeder-Standardmanometer Typ D3

Ausführungen Betriebsanleitung

Gehäuse-⌀63 mm
AnschlussG¼B
Ausrichtungaxial
Genauigkeitsklasse1,6
NormEN 837-3

  • mit Nullpunktkorrektur
  • ideal zur Messung von niedrigen Druckbereichen
  • GOSSTANDART-zertifiziert

Für gasförmige, trockene Medien, die Kupferlegierungen nicht angreifen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-25/0 mbardirektKP63 D31135004311
-40/0 mbardirektKP63 D31135005311
-60/0 mbardirektKP63 D31135006311
-100/0 mbardirektKP63 D31135007311
-160/0 mbardirektKP63 D31135008311
-250/0 mbardirektKP63 D31135009311
-400/0 mbardirektKP63 D31135010311
-600/0 mbardirektKP63 D31135011311
-1 000/0 mbardirektKP63 D31135012311
0/25 mbardirektKP63 D31135016311
0/40 mbardirektKP63 D31135017311
0/60 mbardirektKP63 D31135018311
0/100 mbardirektKP63 D31135019311
0/160 mbardirektKP63 D31135020311
0/250 mbardirektKP63 D31135021311
0/400 mbardirektKP63 D31135022311
0/600 mbardirektKP63 D31135023311
0/1 000 mbardirektKP63 D31135024311
  • Lagerware
  • Fertigungsware

Typ
D3
Nenngrösse
63 - 63
Genauigkeitsklasse (EN 837-3/6)
1,6
Anzeigebereiche (EN 837-3/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
Skalenendwert
dynamische Belastung:
0.9 x Skalenendwert
Überlastsicherheit:
1.3 x Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,6 %/10 K,
bei Temperaturabnahme ca. ± 0.6 %/10 K
vom jeweiligen Skalenendwert
Schutzart
NG 63: IP 33 (EN 60529)

Standardausführung

Anschluss
Messing, axial
Messglied
Kapselfeder, CuBe-Legierung
Zeigerwerk
Messing
Nullpunktkorrektur
frontseitig
Dichtung
NBR (Perbunan)
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304
Sichtscheibe
Kunststoff, eingeclipst

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

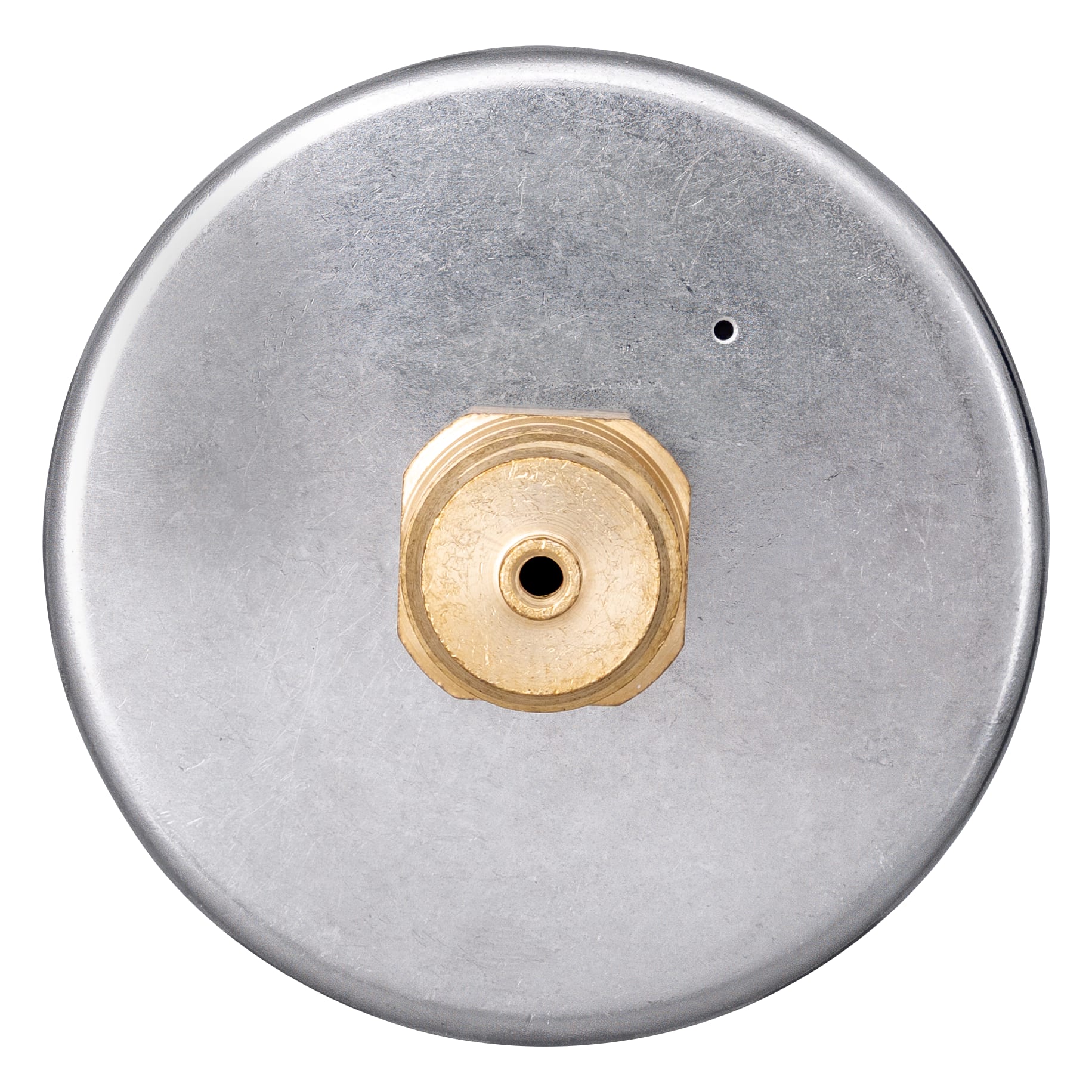

Anschluss axial

PRO_TEC_BEP_KP_D21X-D31X_S.TIF

854_017_0336-00.PDF

Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck

Betriebsanleitungen
Industrietechnik
PDF

Optionen für Kapselfeder-Manometer
Abb.
Bezeichnung
Anschlussstutzen vernickelt NG 63 | 38084
Drosselschraube Messing NG 63 Bohrung wahlweise 0.3 – 0.5 – 0.7 mm (bitte angeben) | 38097
3-Lochfrontflansch Edelstahl 304 poliert NG 63 | 37608
Befestigungsrand hinten Edelstahl 304 trowalisiert NG 63 | 38048
rote Markierung auf Zifferblatt NG 63 | 38184
1 Markenzeiger rot NG 63 SD von aussen verstellbar mit Schraubendreher | 38115
1 Markenzeiger rot NG 63 DK von aussen verstellbar mit Drehknopf | 38188
Sichtscheibe Sicherheitsverbundglas NG 63 | 38072
Klischeeerstellung je Skala und Farbe NG 63 Skalengestaltung nach EN 837-1, andere auf Anfrage | 38153
Zusatzfarbe NG 63 | 38165
3-Lochfrontflansch (Bajonett) Edelstahl 304 poliert NG 63 zur werkseitigen Montage | 38054
