Industrietechnik Mechanische Druckmessgeräte KP80 D351
PRO_TEC_SCD_MANOMETER_AX_DX5Y.TIF
PRO_TEC_SCD_MANOMETER_AX_DX5Y.TIF
Bilder 1

KP80 D351

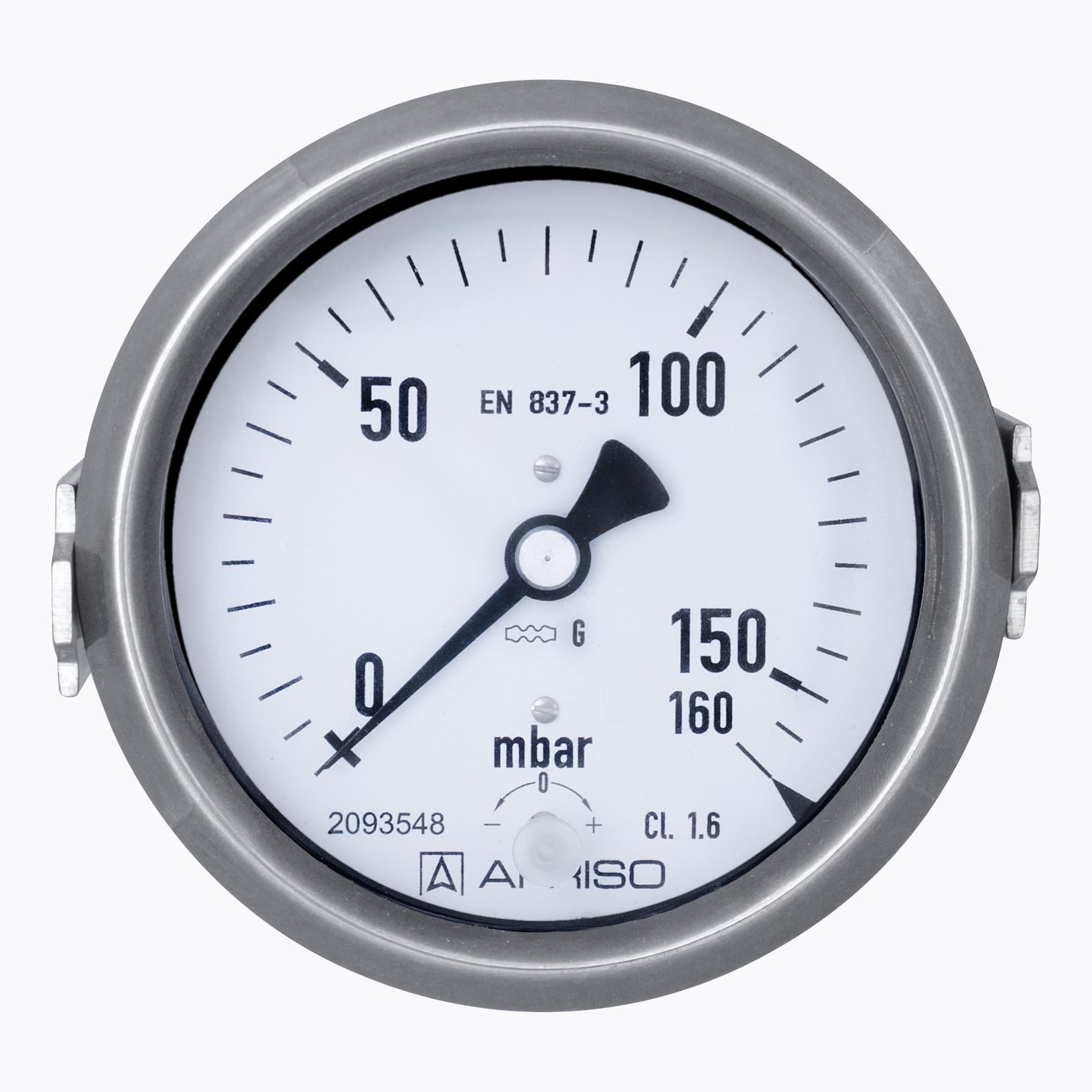

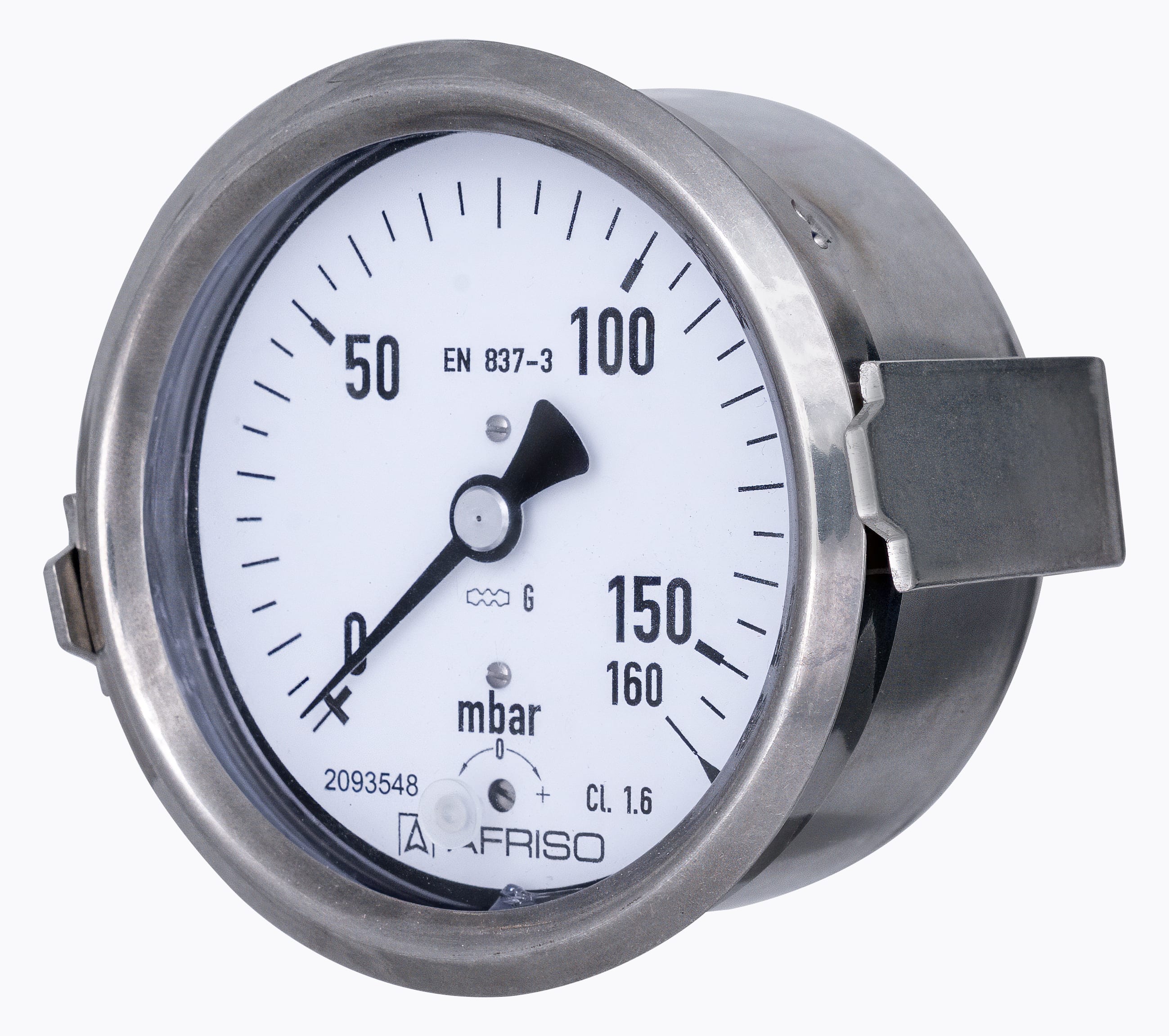

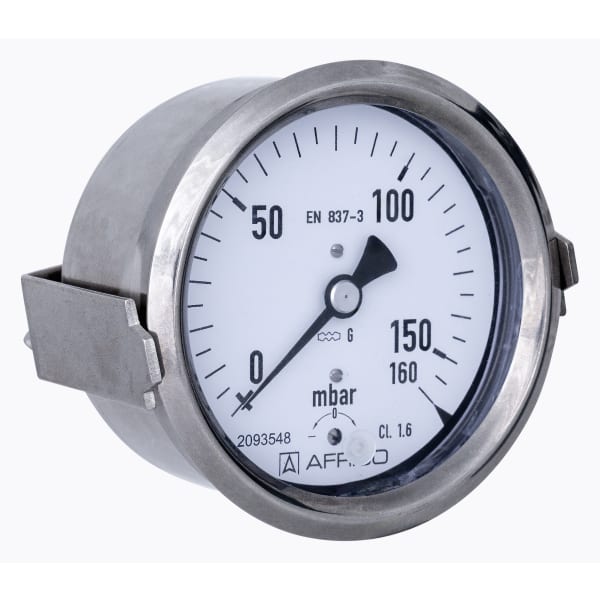

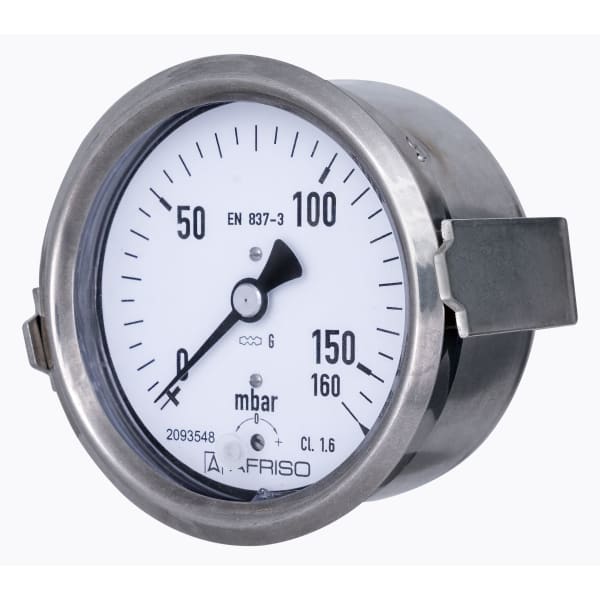

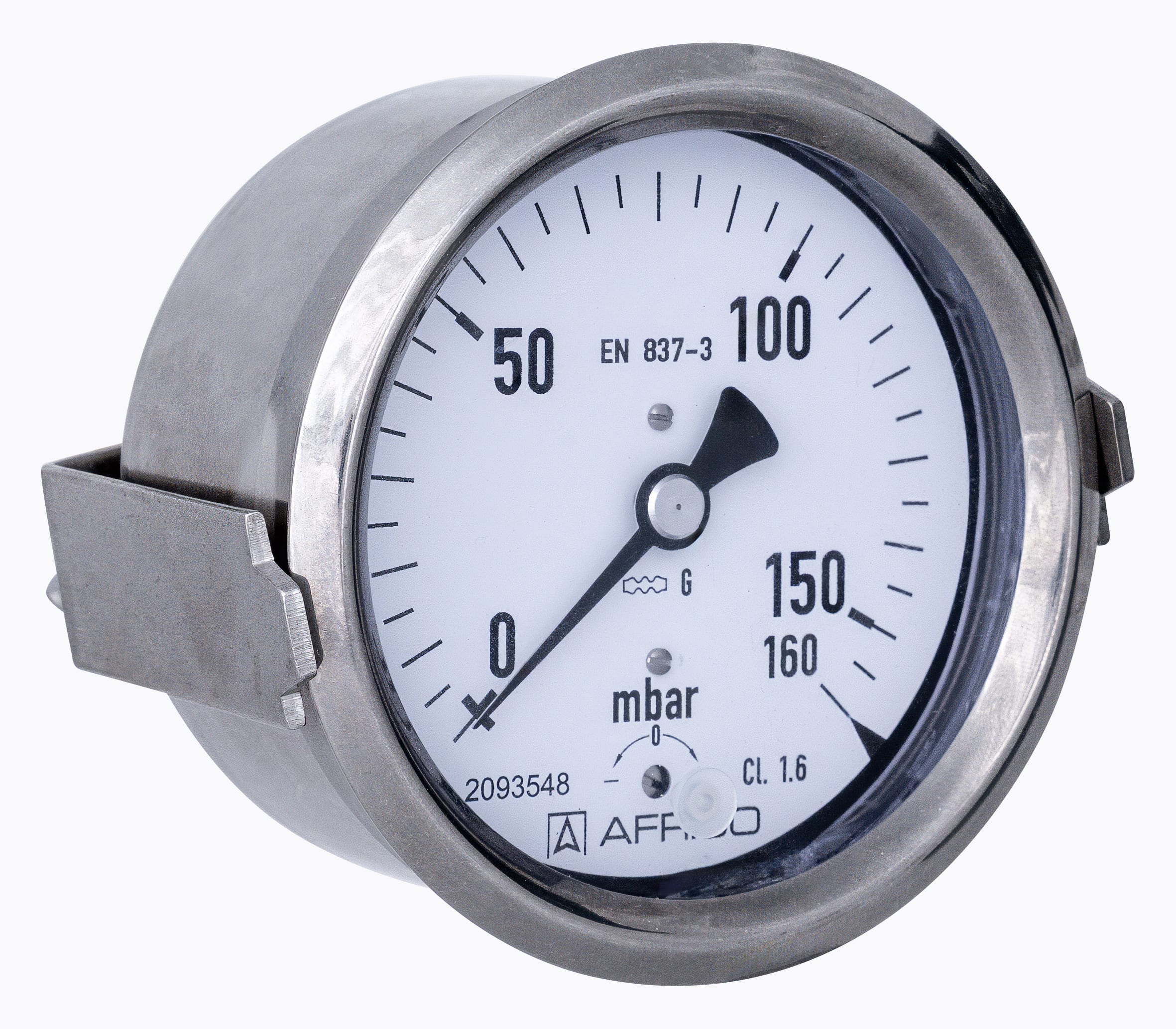

Kapselfeder-Standardmanometer Typ D3

Ausführungen Betriebsanleitung

Gehäuse-⌀80 mm
AnschlussG½B
Ausrichtungaxial
Genauigkeitsklasse1,6
NormEN 837-3

  • mit Nullpunktkorrektur
  • ideal zur Messung von niedrigen Druckbereichen
  • GOSSTANDART-zertifiziert

Für gasförmige, trockene Medien, die Kupferlegierungen nicht angreifen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-25/0 mbar3-Kantfrontring mit BügelbefestigungKP80 D35135054351
-40/0 mbar3-Kantfrontring mit BügelbefestigungKP80 D35135055351
-60/0 mbar3-Kantfrontring mit BügelbefestigungKP80 D35135056351
-100/0 mbar3-Kantfrontring mit BügelbefestigungKP80 D35135057351
-160/0 mbar3-Kantfrontring mit BügelbefestigungKP80 D35135058351
-250/0 mbar3-Kantfrontring mit BügelbefestigungKP80 D35135059351
-400/0 mbar3-Kantfrontring mit BügelbefestigungKP80 D35135060351
-600/0 mbar3-Kantfrontring mit BügelbefestigungKP80 D35135061351
-1 000/0 mbar3-Kantfrontring mit BügelbefestigungKP80 D35135062351
0/25 mbar3-Kantfrontring mit BügelbefestigungKP80 D35135066351
0/40 mbar3-Kantfrontring mit BügelbefestigungKP80 D35135067351
0/60 mbar3-Kantfrontring mit BügelbefestigungKP80 D35135068351
0/100 mbar3-Kantfrontring mit BügelbefestigungKP80 D35135069351
0/160 mbar3-Kantfrontring mit BügelbefestigungKP80 D35135070351
0/250 mbar3-Kantfrontring mit BügelbefestigungKP80 D35135071351
0/400 mbar3-Kantfrontring mit BügelbefestigungKP80 D35135072351
0/600 mbar3-Kantfrontring mit BügelbefestigungKP80 D35135073351
0/1 000 mbar3-Kantfrontring mit BügelbefestigungKP80 D35135074351
  • Lagerware
  • Fertigungsware

Typ
D3
Nenngrösse
80 - 80
Genauigkeitsklasse (EN 837-3/6)
1,6
Anzeigebereiche (EN 837-3/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
Skalenendwert
dynamische Belastung:
0.9 x Skalenendwert
Überlastsicherheit:
1.3 x Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,6 %/10 K,
bei Temperaturabnahme ca. ± 0.6 %/10 K
vom jeweiligen Skalenendwert
Schutzart
NG 80: IP 33 (EN 60529)

Standardausführung

Anschluss
Messing, axial
Messglied
Kapselfeder, CuBe-Legierung
Zeigerwerk
Messing
Nullpunktkorrektur
frontseitig
Dichtung
NBR (Perbunan)
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304
Sichtscheibe
Kunststoff, eingeclipst

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

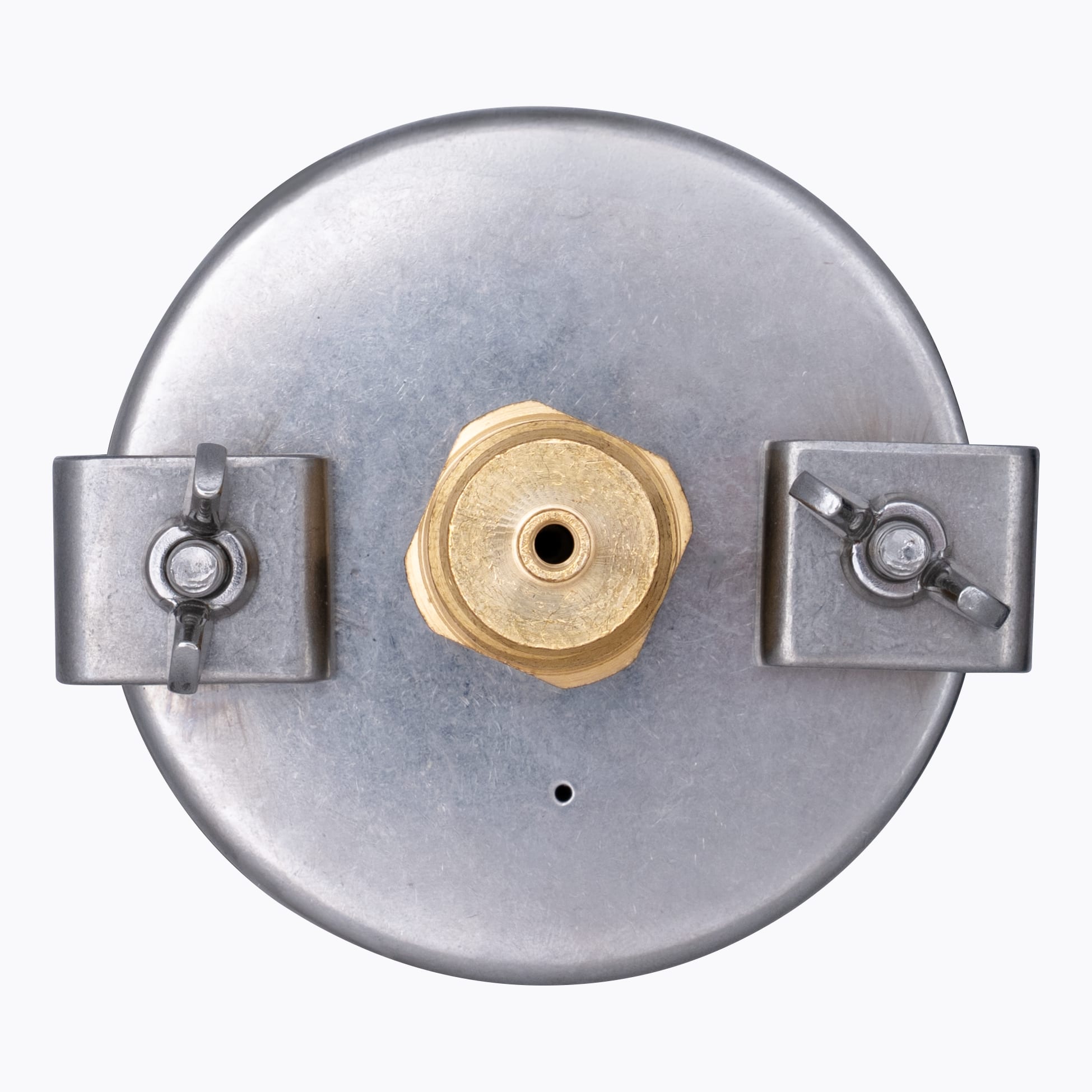

Anschluss axial, 3-Kantfrontring mit Bügelbefestigung NG 80/100

PRO_TEC_BEP_KP80-100_D35X_S.TIF

854_017_0336-00.PDF

Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck

Betriebsanleitungen
Industrietechnik
PDF

Optionen für Kapselfeder-Manometer
Abb.
Bezeichnung
Anschlussstutzen vernickelt NG 80 | 38085
Drosselschraube Edelstahl 316 Ti NG 80 Bohrung wahlweise 0.3 – 0.5 – 0.7 mm (bitte angeben) | 38104
Gehäuse Edelstahl 304 poliert NG 80 | 37612
rote Markierung auf Zifferblatt NG 80 | 38185
1 Markenzeiger rot NG 80 SD von aussen verstellbar mit Schraubendreher | 38116
1 Markenzeiger rot NG 80 DK von aussen verstellbar mit Drehknopf | 38189
Mediumberührte Teile öl- und fettfrei gereinigt NG 80 Aufdruck „öl- und fettfrei“ | 37616
Klischeeerstellung je Skala und Farbe NG 80 Skalengestaltung nach EN 837-1, andere auf Anfrage | 38154
Zusatzfarbe NG 80 | 38166
