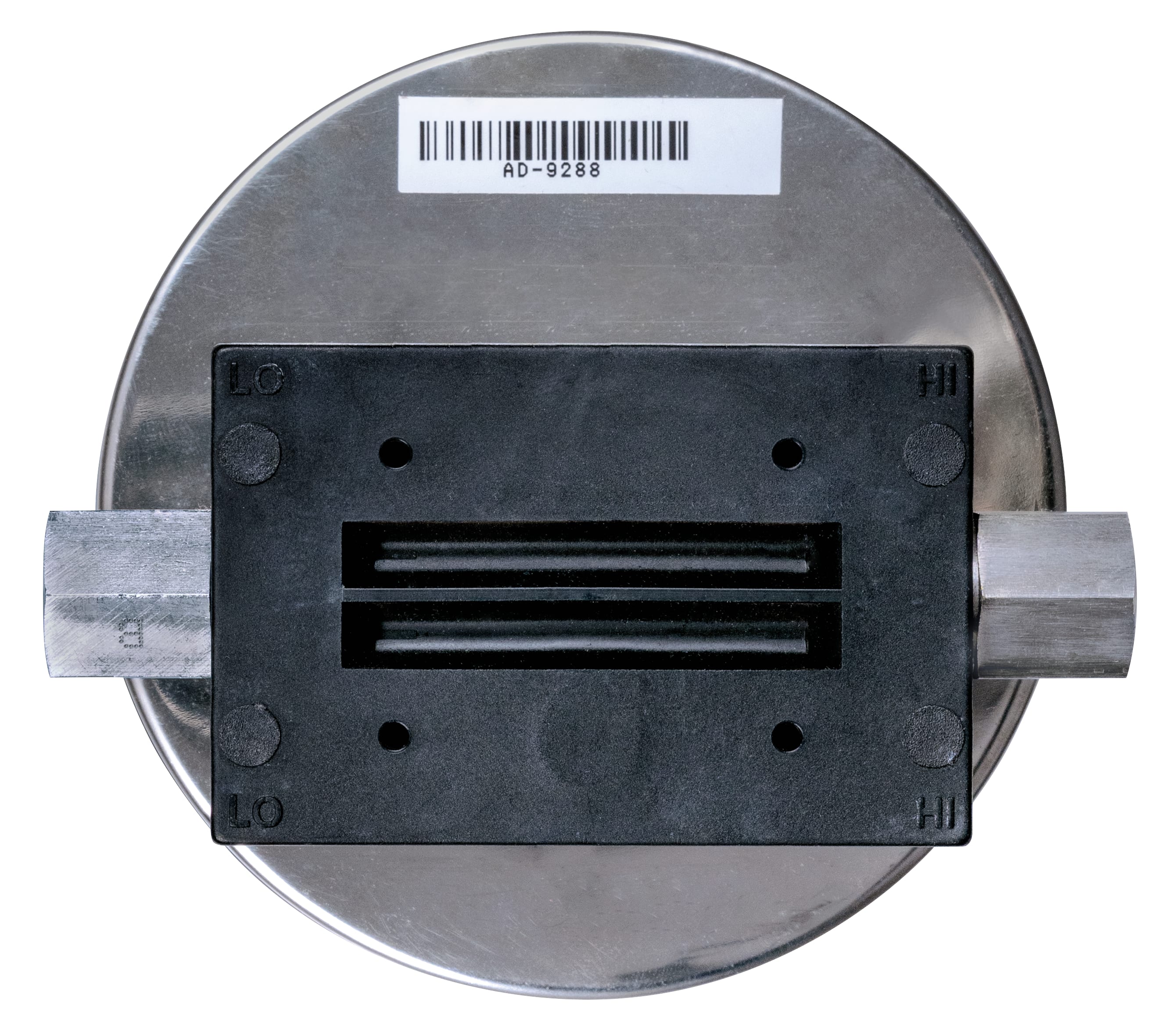

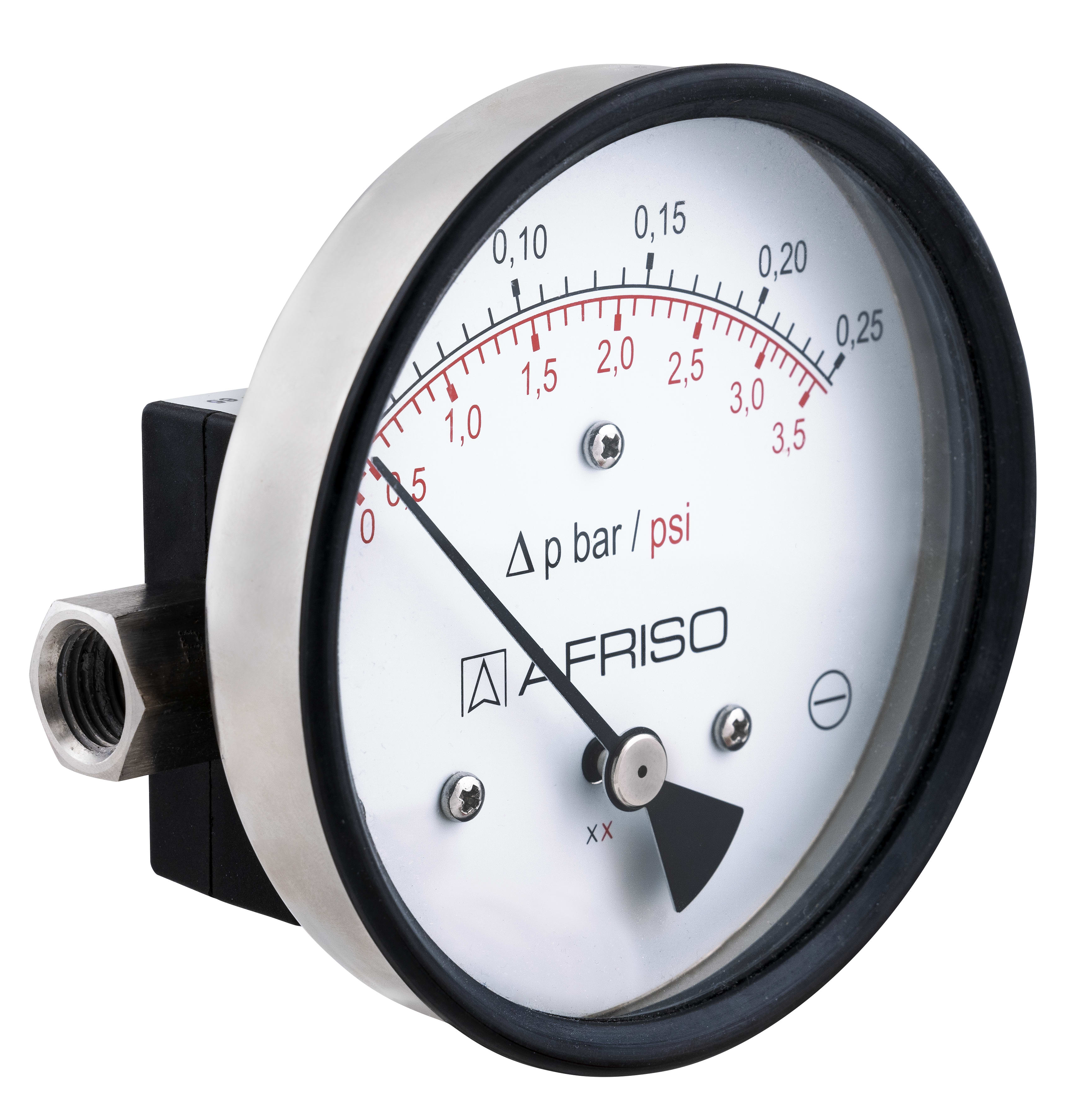

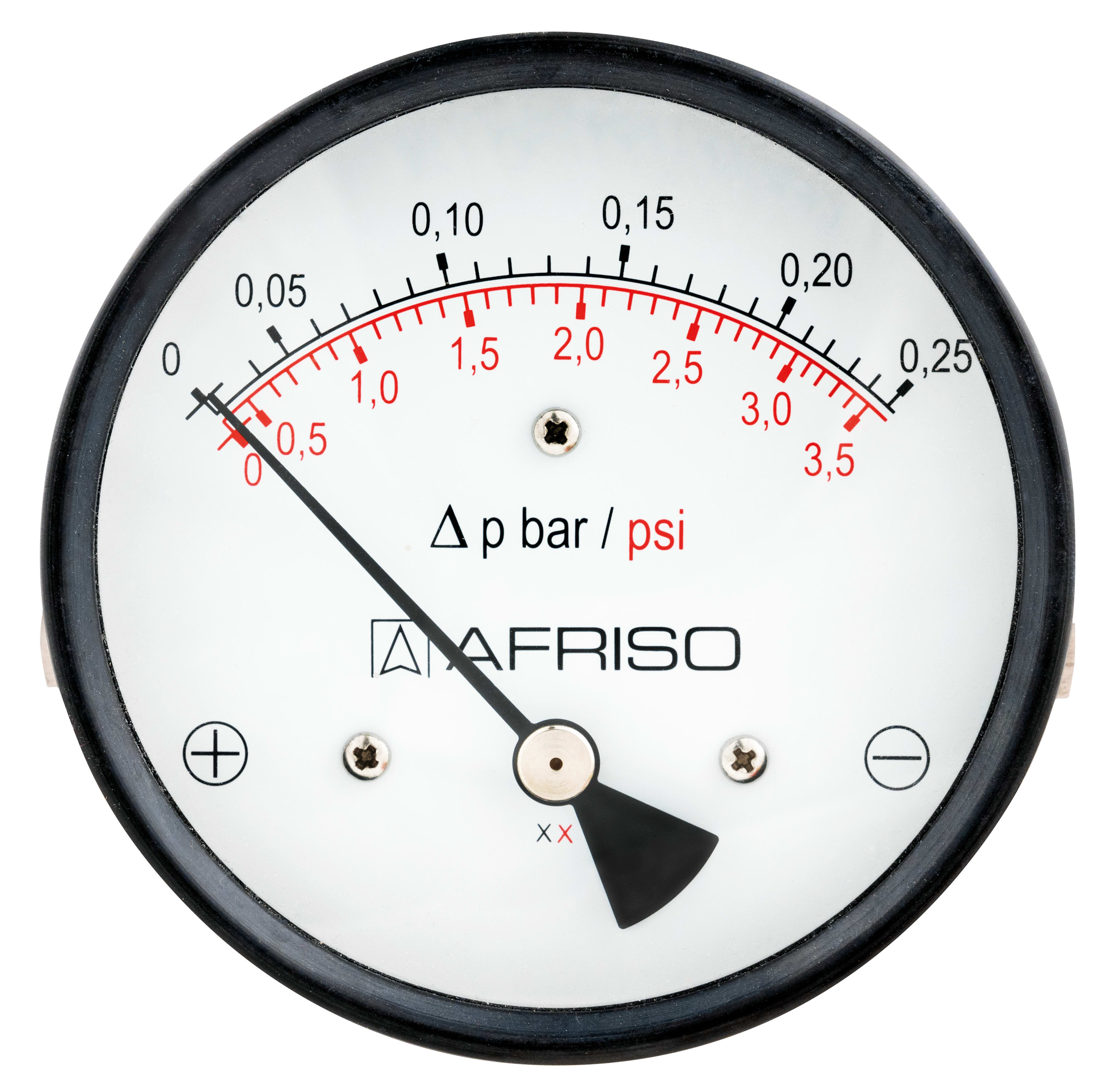

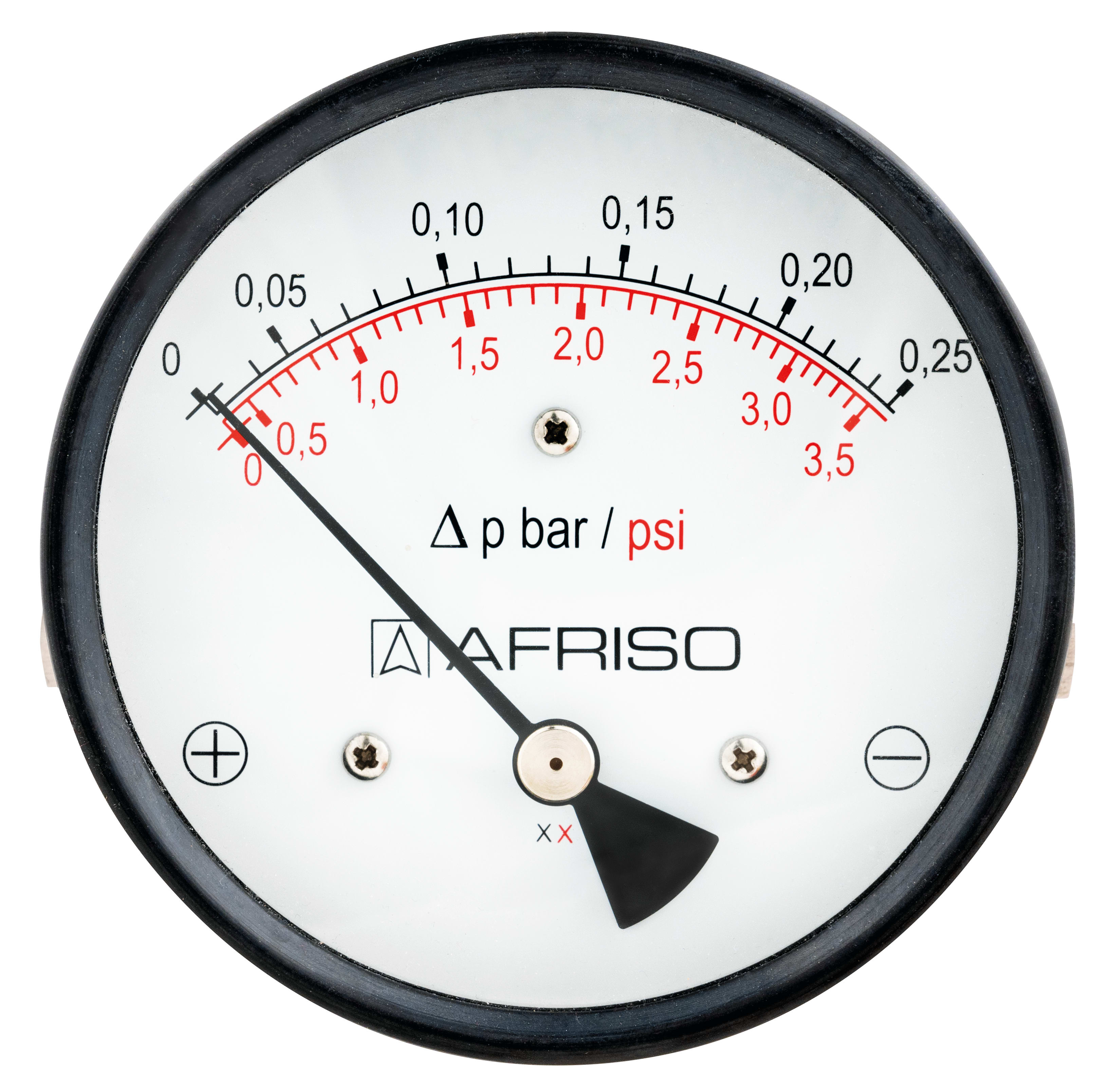

Bilder 2 MAG100Dif D312 Magnetkolben-Manometer für Differenzdruck - hochüberlastbar Ausführungen Betriebsanleitung Benefits kompaktes und robustes Messsystem aus Edelstahlmax. statischer Druck PN 100, 250, 400Leckagesicherheit durch mechanische Trennung von Druckraum und Anzeigeverschiedene Anschlussbauformenproblemlose Nachrüstung von Grenzsignalgebern ohne mechanischen Eingriff ins Messsystem Anwendung Zur Differenzdruckmessung bei sehr hohem statischen Druck. Für gasförmige und flüssige, nicht hochviskose und nicht anhaftende Medien. Besonders geeignet zur Überwachung von Filtern, Pumpen, Rohrleitungssystemen und Kühlkreisläufen. Ausführungen Technische Daten Downloads Ausführungen TypGehäuse-⌀GehäuseGenauigkeitsklasseAnschlussAusrichtungAnzeigebereichTypTypArt.-Nr.MAG100Dif D312100 mmEdelstahl 3042 x G¼ Innengewinde0/0.25 barMAG100DifD31288013312MAG100Dif D312100 mmEdelstahl 3042 x G¼ Innengewinde0/0.4 barMAG100DifD31288014312MAG100Dif D312100 mmEdelstahl 3042 x G¼ Innengewinde0/0.6 barMAG100DifD31288015312MAG100Dif D312100 mmEdelstahl 3042 x G¼ Innengewinde0/1 barMAG100DifD31288016312MAG100Dif D312100 mmEdelstahl 3042 x G¼ Innengewinde0/1.6 barMAG100DifD31288017312MAG100Dif D312100 mmEdelstahl 3042 x G¼ Innengewinde0/2.5 barMAG100DifD31288018312MAG100Dif D312100 mmEdelstahl 3042 x G¼ Innengewinde0/4 barMAG100DifD31288019312MAG100Dif D312100 mmEdelstahl 3042 x G¼ Innengewinde0/6 barMAG100DifD31288020312MAG100Dif D312100 mmEdelstahl 3042 x G¼ Innengewinde0/10 barMAG100DifD31288021312 Lagerware Fertigungsware Technische Daten TypMAG100Dif D312Nenngrösse100 - 100Anzeigegenauigkeit± 3 % vom Skalenendwert(bei ansteigendem Differenzdruck)Anzeigebereiche (EN 837-3/5)siehe Bestelltabellemaximaler statischer Druck100 barÜberdrucksicherheitbeidseitig bis zum max. statischen DruckTemperatureinsatzbereichMedium: max. 80 °CUmgebung: 0/80 °CSchutzartIP 65 (EN 60529) Standardausführung Anschluss (mediumberührt)Edelstahl 316, links und rechts seitlich, gegenüberliegendAnschlussabdeckungKunststoff, glasfaserverstärkt, schwarzMessglied (mediumberührt)Druckfeder, Edelstahl 301Magnetkolben (mediumberührt)Edelstahl 316/Strontium-FerritDichtung (mediumberührt)NBR (Perbunan)ZifferblattAluminium, weißDoppelskala (bar/psi)Skalierung schwarz/rotSkalenwinkel 90 °ZeigerAluminium, schwarzGehäuseEdelstahl 304, mit frontseitigem GummidichtringSichtscheibeInstrumentenglas Downloads Magnetkolbenmanometer für Differenzdruck MAG 80/100/115 Dif Betriebsanleitungen PDF Herunterladen
