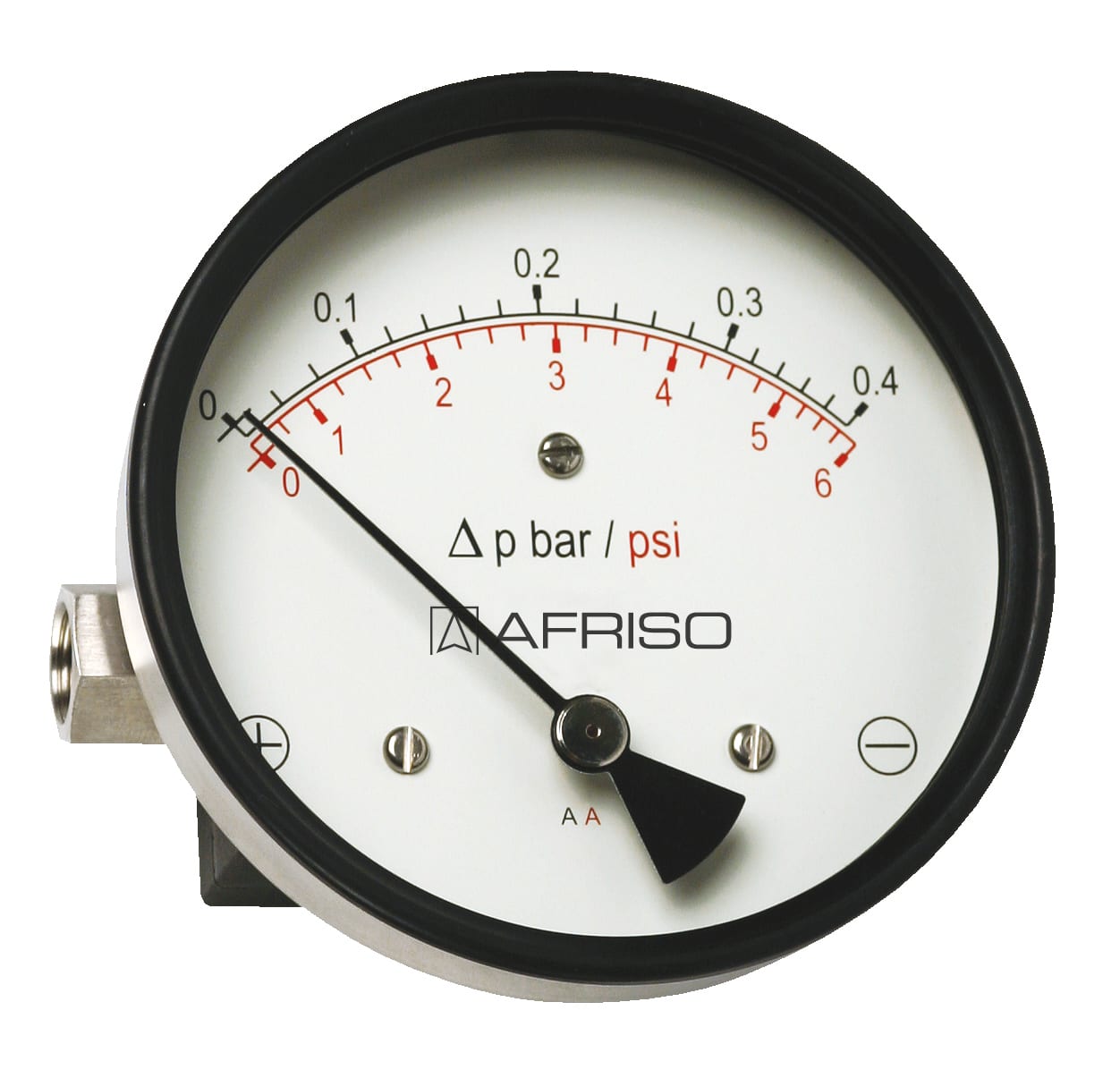

Magnetkolben-Manometer MAG100Dif | 88014312

Magnetkolben-Manometer für Differenzdruck - hochüberlastbar

Fertigungsware
Betriebsanleitungen

  • kompaktes und robustes Messsystem aus Edelstahl
  • max. statischer Druck PN 100, 250, 400
  • Leckagesicherheit durch mechanische Trennung von Druckraum und Anzeige
  • verschiedene Anschlussbauformen
  • problemlose Nachrüstung von Grenzsignalgebern ohne mechanischen Eingriff ins Messsystem

Zur Differenzdruckmessung bei sehr hohem statischen Druck. Für gasförmige und flüssige, nicht hochviskose und nicht anhaftende Medien. Besonders geeignet zur Überwachung von Filtern, Pumpen, Rohrleitungssystemen und Kühlkreisläufen.

Typ
MAG100Dif D312
Nenngrösse
100
Anzeigegenauigkeit
± 3 % vom Skalenendwert
(bei ansteigendem Differenzdruck)
Anzeigebereiche (EN 837-3/5)
siehe Bestelltabelle
maximaler statischer Druck
100 bar
Überdrucksicherheit
beidseitig bis zum max. statischen Druck
Temperatureinsatzbereich
Medium:
max. 80 °C
Umgebung:
0/80 °C
Schutzart
IP 65 (EN 60529)

Standardausführung

Anschluss (mediumberührt)
Edelstahl 316, links und rechts seitlich, gegenüberliegend
Anschlussabdeckung
Kunststoff, glasfaserverstärkt, schwarz
Messglied (mediumberührt)
Druckfeder, Edelstahl 301
Magnetkolben (mediumberührt)
Edelstahl 316/Strontium-Ferrit
Dichtung (mediumberührt)
NBR (Perbunan)
Zifferblatt
Aluminium, weiß
Doppelskala (bar/psi)
Skalierung schwarz/rot
Skalenwinkel 90 °
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304, mit frontseitigem Gummidichtring
Sichtscheibe
Instrumentenglas

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

Anschluss rechts und links, seitlich

PRO_TEC_BEF_MAG80DIF_MAG100DIF_D31X_S.TIF

AFRISO_MAGNETKOLBEN-MANOMETER-MAG100DIF-MAGNETKOLBEN-MANOMETER-FUER-DIFFERENZDRUCK---HO_88014312_DEU_CHE.PDF

Magnetkolben-Manometer MAG100Dif 88014312

Datenblatt Variante
Industrietechnik
PDF
854_000_0443.PDF

Magnetkolbenmanometer für Differenzdruck MAG 80/100/115 Dif

Betriebsanleitungen
PDF
