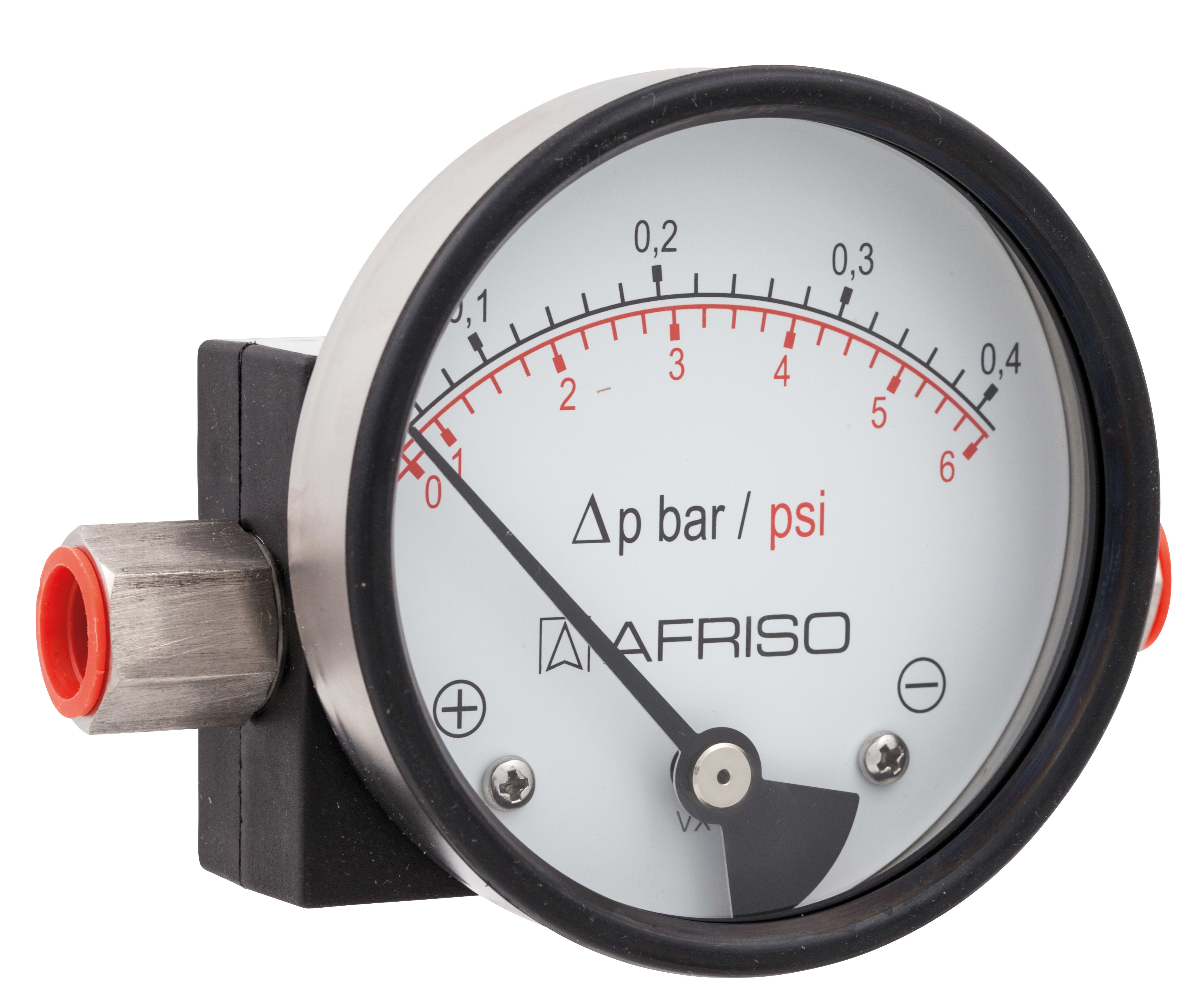

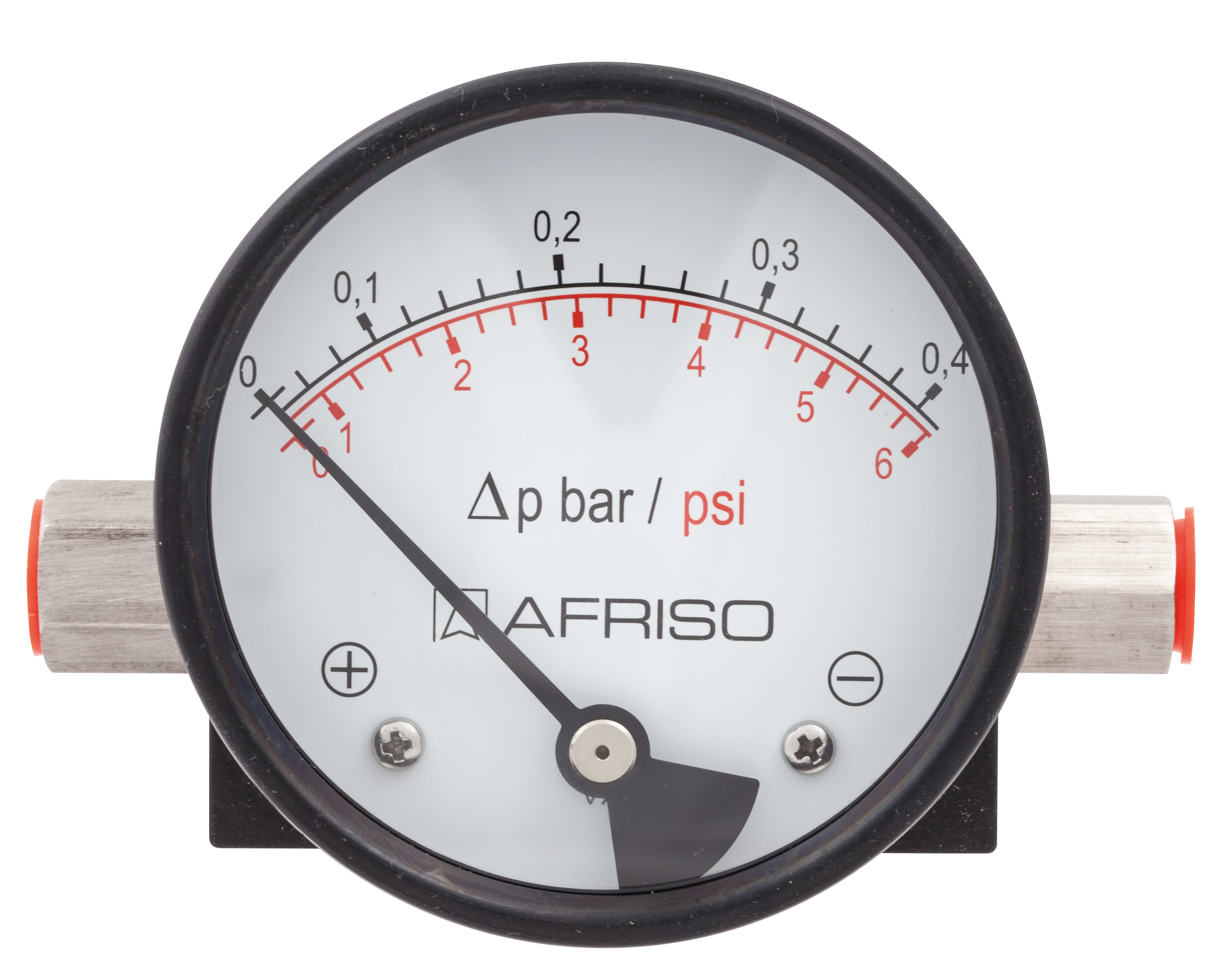

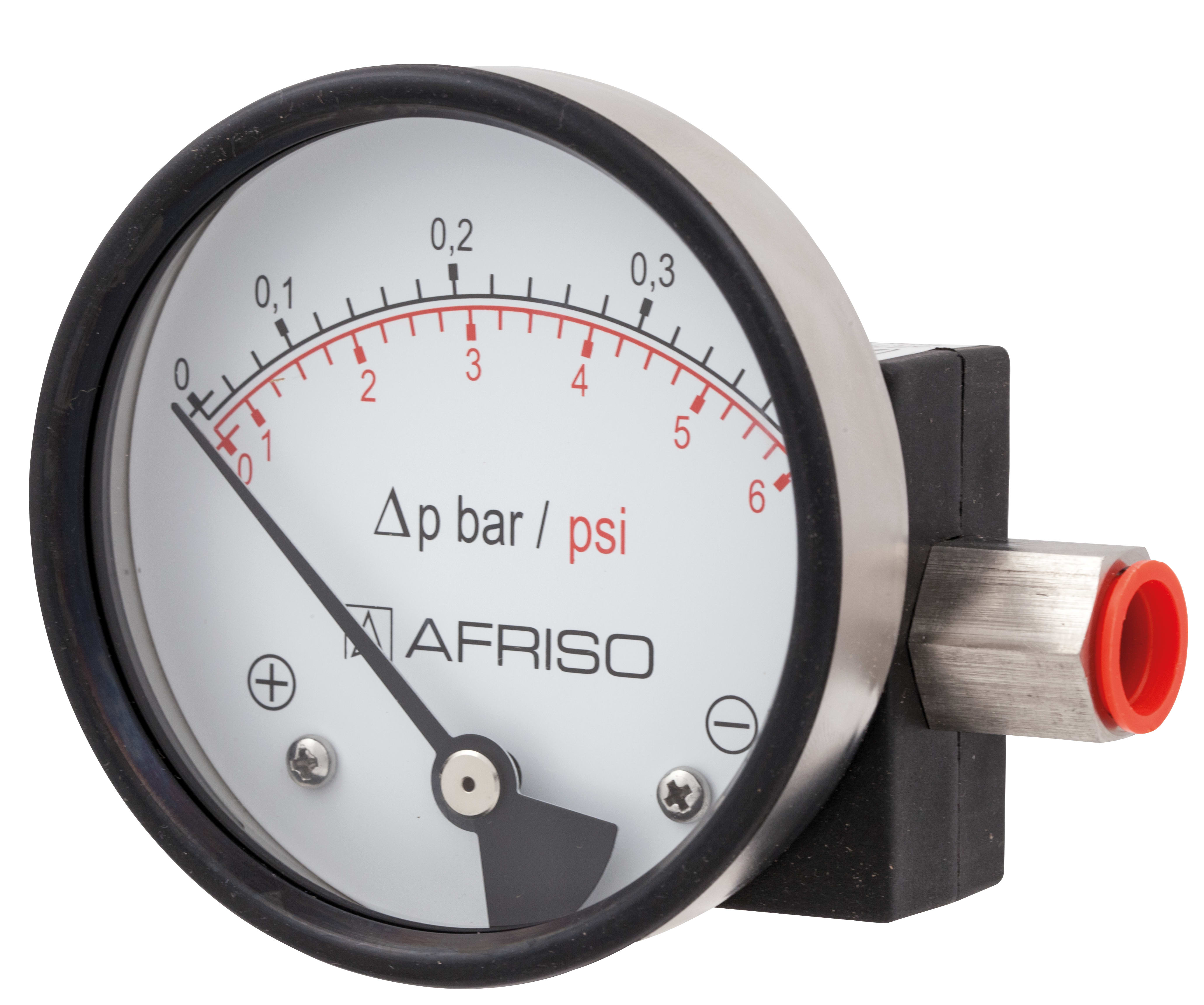

Magnetkolben-Manometer MAG80Dif | 88003312

Magnetkolben-Manometer für Differenzdruck - hochüberlastbar

Fertigungsware
Betriebsanleitungen

  • kompaktes und robustes Messsystem aus Edelstahl
  • max. statischer Druck PN 100, 250, 400
  • Leckagesicherheit durch mechanische Trennung von Druckraum und Anzeige
  • verschiedene Anschlussbauformen
  • problemlose Nachrüstung von Grenzsignalgebern ohne mechanischen Eingriff ins Messsystem

Zur Differenzdruckmessung bei sehr hohem statischen Druck. Für gasförmige und flüssige, nicht hochviskose und nicht anhaftende Medien. Besonders geeignet zur Überwachung von Filtern, Pumpen, Rohrleitungssystemen und Kühlkreisläufen.

Typ
MAG80Dif D312
Nenngrösse
80
Anzeigegenauigkeit
± 3 % vom Skalenendwert
(bei ansteigendem Differenzdruck)
Anzeigebereiche (EN 837-3/5)
siehe Bestelltabelle
maximaler statischer Druck
100 bar
Überdrucksicherheit
beidseitig bis zum max. statischen Druck
Temperatureinsatzbereich
Medium:
max. 80 °C
Umgebung:
0/80 °C
Schutzart
IP 65 (EN 60529)

Standardausführung

Anschluss (mediumberührt)
Edelstahl 316, links und rechts seitlich, gegenüberliegend
Anschlussabdeckung
Kunststoff, glasfaserverstärkt, schwarz
Messglied (mediumberührt)
Druckfeder, Edelstahl 301
Magnetkolben (mediumberührt)
Edelstahl 316/Strontium-Ferrit
Dichtung (mediumberührt)
NBR (Perbunan)
Zifferblatt
Aluminium, weiß
Doppelskala (bar/psi)
Skalierung schwarz/rot
Skalenwinkel 90 °
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304, mit frontseitigem Gummidichtring
Sichtscheibe
Instrumentenglas

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

Anschluss rechts und links, seitlich
