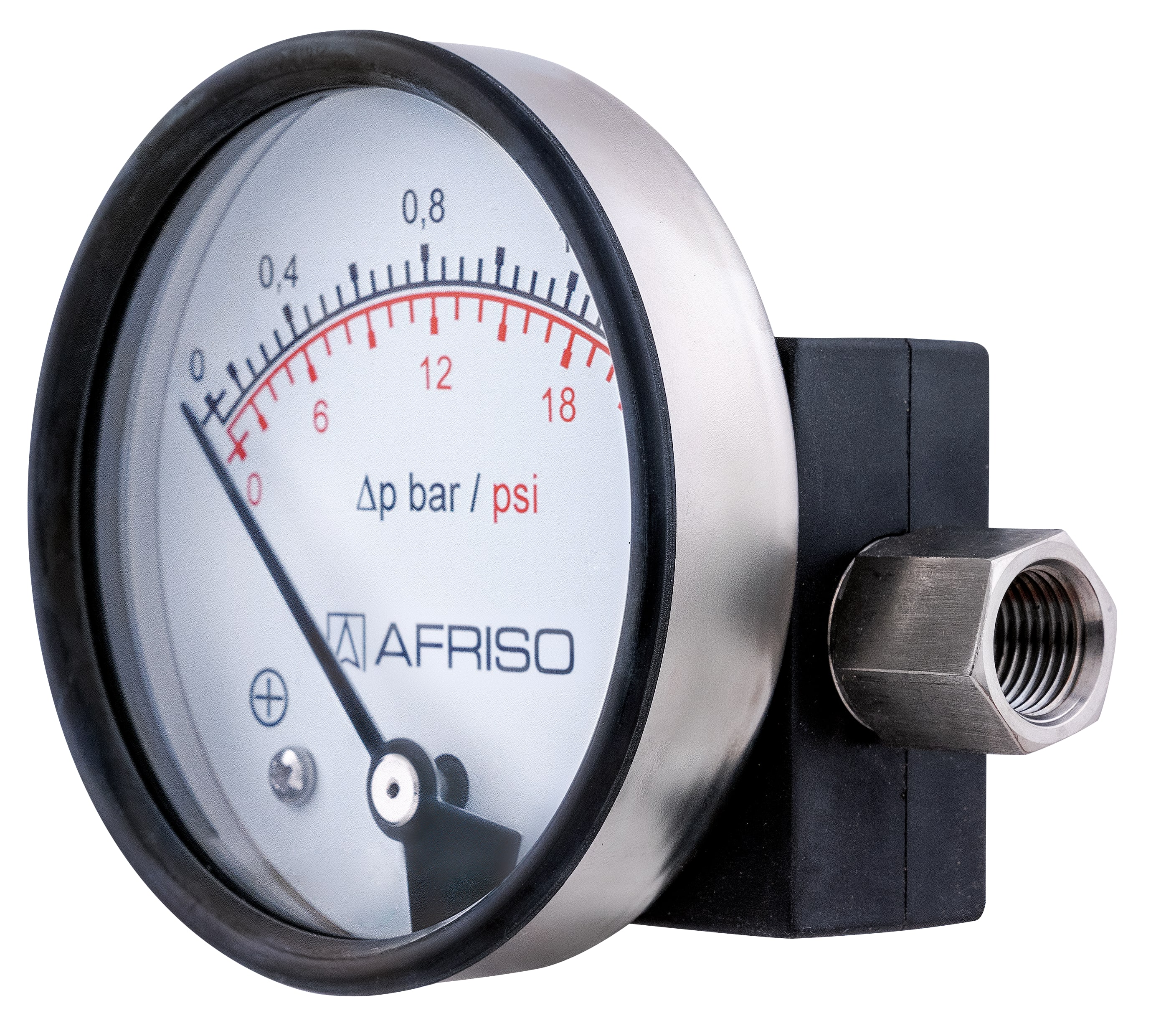

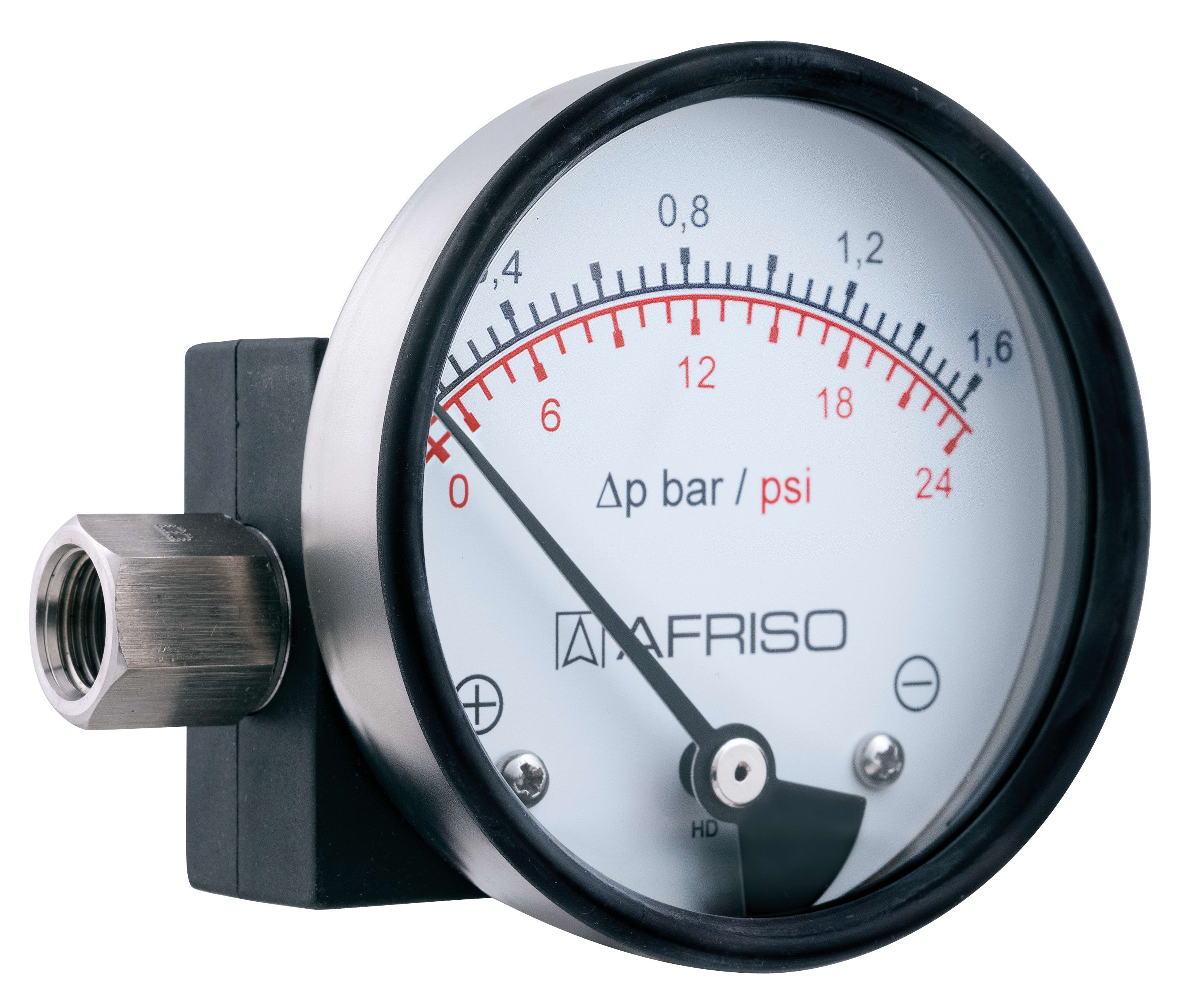

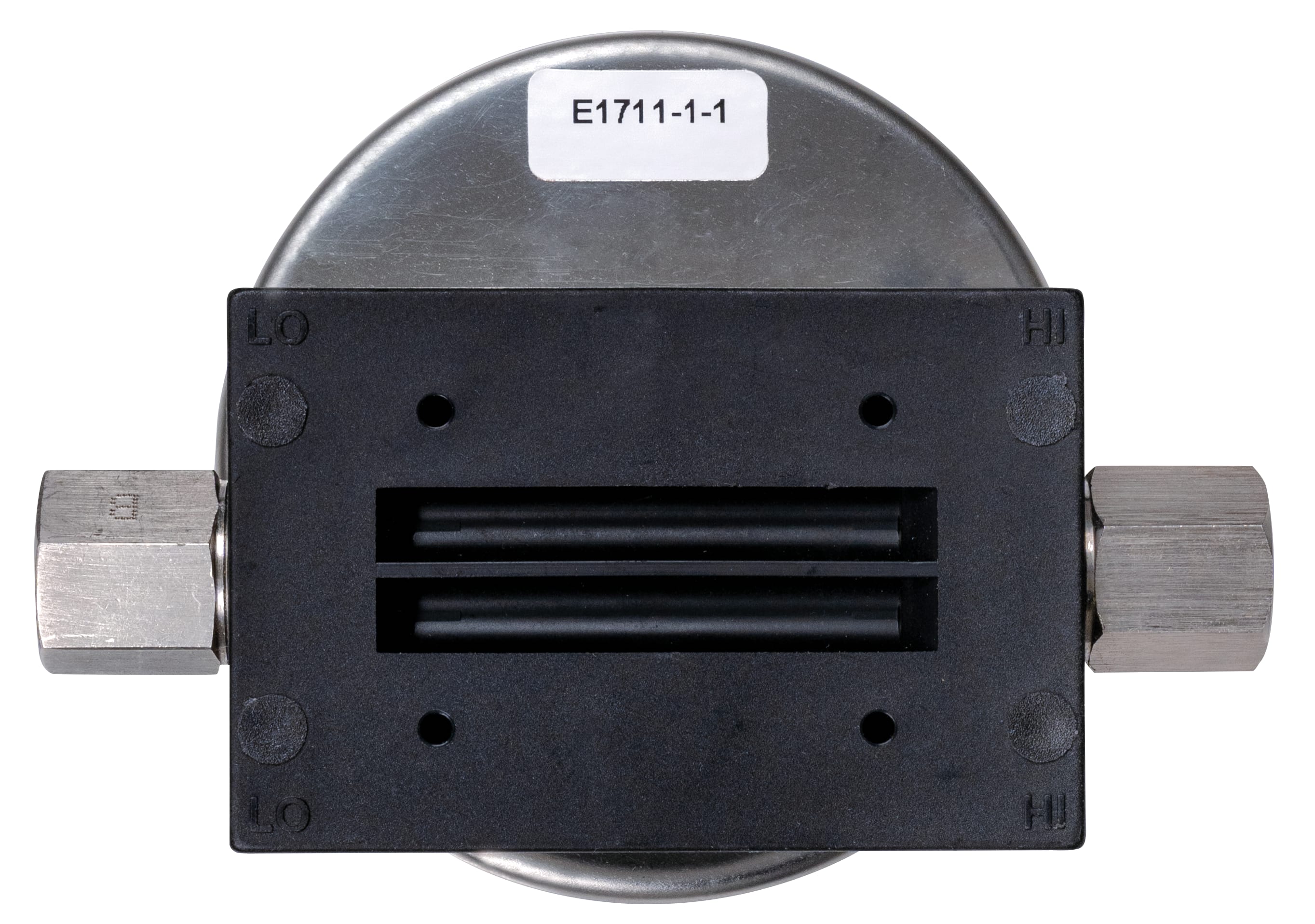

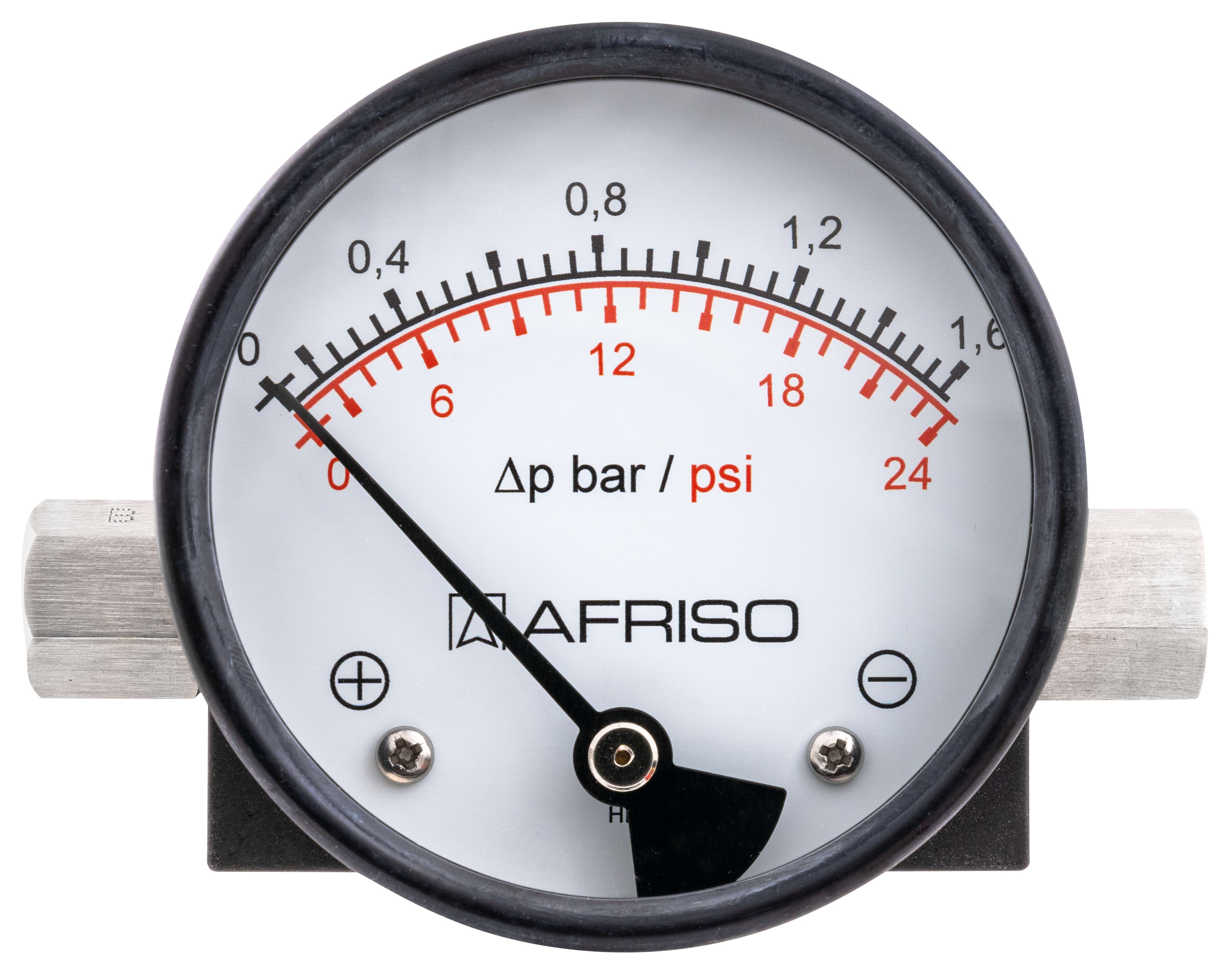

Bilder 2 MAG80Dif D312 Magnetkolben-Manometer für Differenzdruck - hochüberlastbar Ausführungen Betriebsanleitung Benefits kompaktes und robustes Messsystem aus Edelstahlmax. statischer Druck PN 100, 250, 400Leckagesicherheit durch mechanische Trennung von Druckraum und Anzeigeverschiedene Anschlussbauformenproblemlose Nachrüstung von Grenzsignalgebern ohne mechanischen Eingriff ins Messsystem Anwendung Zur Differenzdruckmessung bei sehr hohem statischen Druck. Für gasförmige und flüssige, nicht hochviskose und nicht anhaftende Medien. Besonders geeignet zur Überwachung von Filtern, Pumpen, Rohrleitungssystemen und Kühlkreisläufen. Ausführungen Technische Daten Downloads Ausführungen TypGehäuse-⌀GehäuseGenauigkeitsklasseAnschlussAusrichtungAnzeigebereichTypTypArt.-Nr.MAG80Dif D31280 mmEdelstahl 3042 x G¼ Innengewinde0/0.25 barMAG80DifD31288002312MAG80Dif D31280 mmEdelstahl 3042 x G¼ Innengewinde0/0.4 barMAG80DifD31288003312MAG80Dif D31280 mmEdelstahl 3042 x G¼ Innengewinde0/0.6 barMAG80DifD31288004312MAG80Dif D31280 mmEdelstahl 3042 x G¼ Innengewinde0/1 barMAG80DifD31288005312MAG80Dif D31280 mmEdelstahl 3042 x G¼ Innengewinde0/1.6 barMAG80DifD31288006312MAG80Dif D31280 mmEdelstahl 3042 x G¼ Innengewinde0/2.5 barMAG80DifD31288007312MAG80Dif D31280 mmEdelstahl 3042 x G¼ Innengewinde0/4 barMAG80DifD31288008312MAG80Dif D31280 mmEdelstahl 3042 x G¼ Innengewinde0/6 barMAG80DifD31288009312MAG80Dif D31280 mmEdelstahl 3042 x G¼ Innengewinde0/10 barMAG80DifD31288010312 Lagerware Fertigungsware Technische Daten TypMAG80Dif D312Nenngrösse80 - 80Anzeigegenauigkeit± 3 % vom Skalenendwert(bei ansteigendem Differenzdruck)Anzeigebereiche (EN 837-3/5)siehe Bestelltabellemaximaler statischer Druck100 barÜberdrucksicherheitbeidseitig bis zum max. statischen DruckTemperatureinsatzbereichMedium: max. 80 °CUmgebung: 0/80 °CSchutzartIP 65 (EN 60529) Standardausführung Anschluss (mediumberührt)Edelstahl 316, links und rechts seitlich, gegenüberliegendAnschlussabdeckungKunststoff, glasfaserverstärkt, schwarzMessglied (mediumberührt)Druckfeder, Edelstahl 301Magnetkolben (mediumberührt)Edelstahl 316/Strontium-FerritDichtung (mediumberührt)NBR (Perbunan)ZifferblattAluminium, weißDoppelskala (bar/psi)Skalierung schwarz/rotSkalenwinkel 90 °ZeigerAluminium, schwarzGehäuseEdelstahl 304, mit frontseitigem GummidichtringSichtscheibeInstrumentenglas Downloads Magnetkolbenmanometer für Differenzdruck MAG 80/100/115 Dif Betriebsanleitungen PDF Herunterladen
