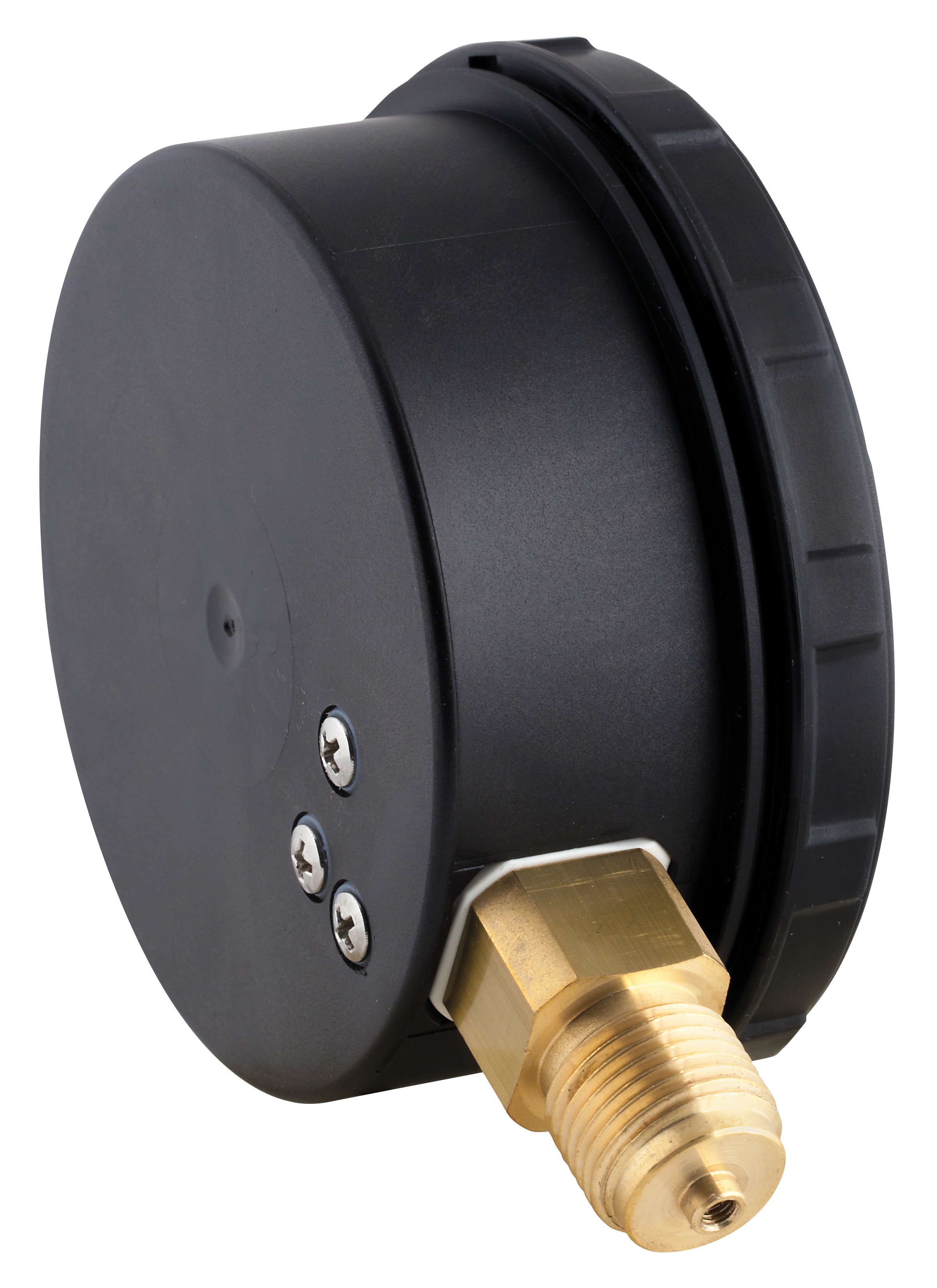

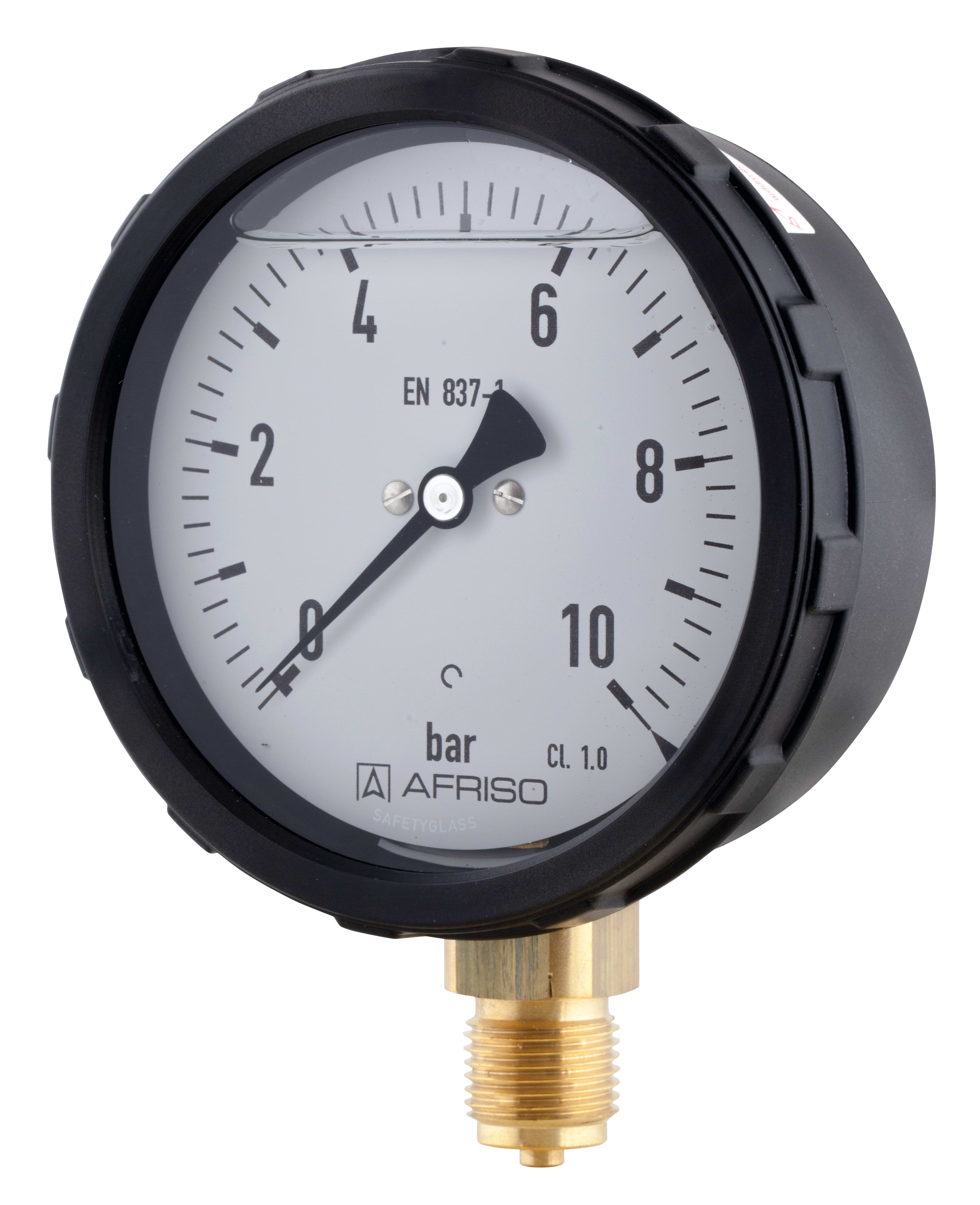

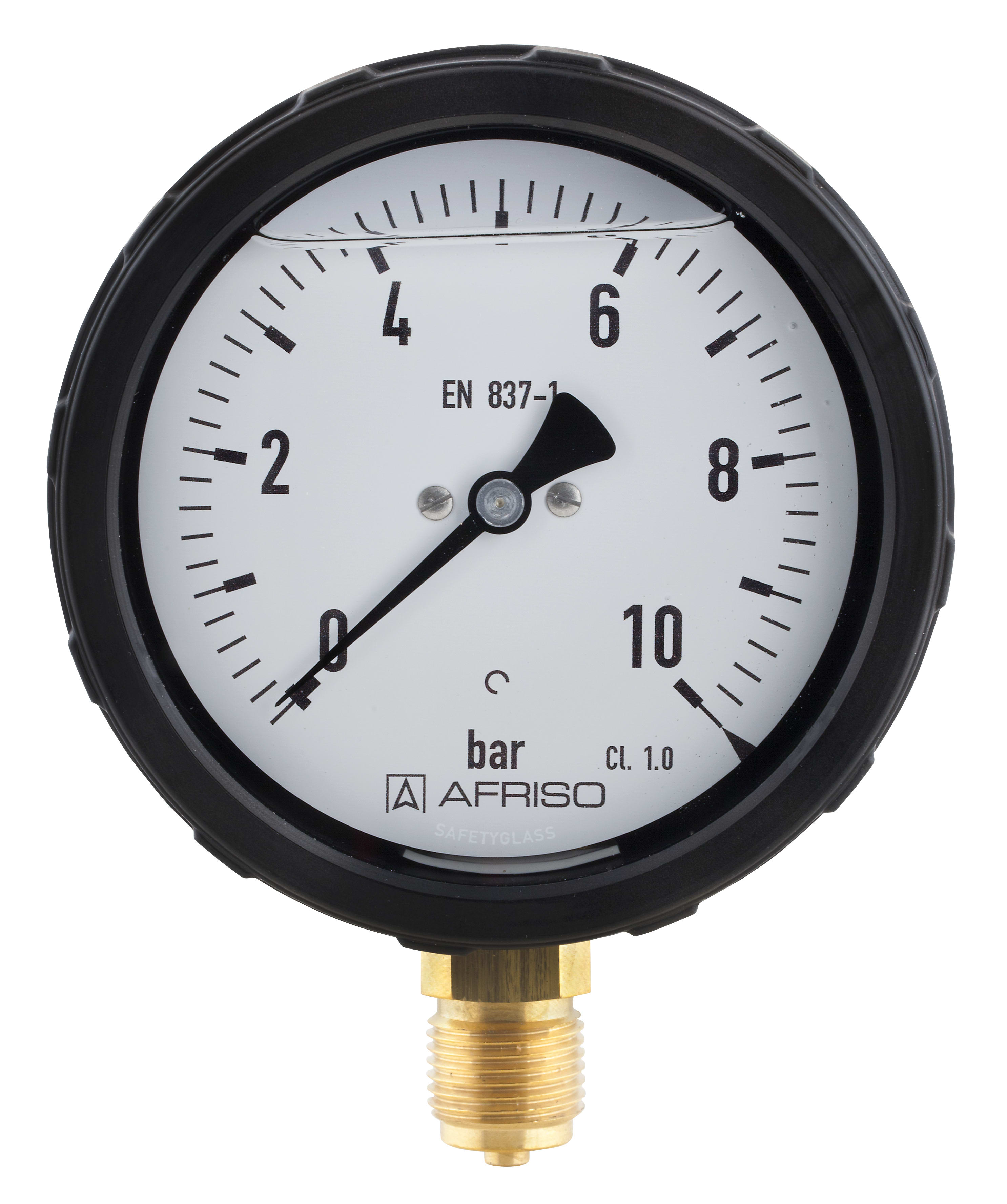

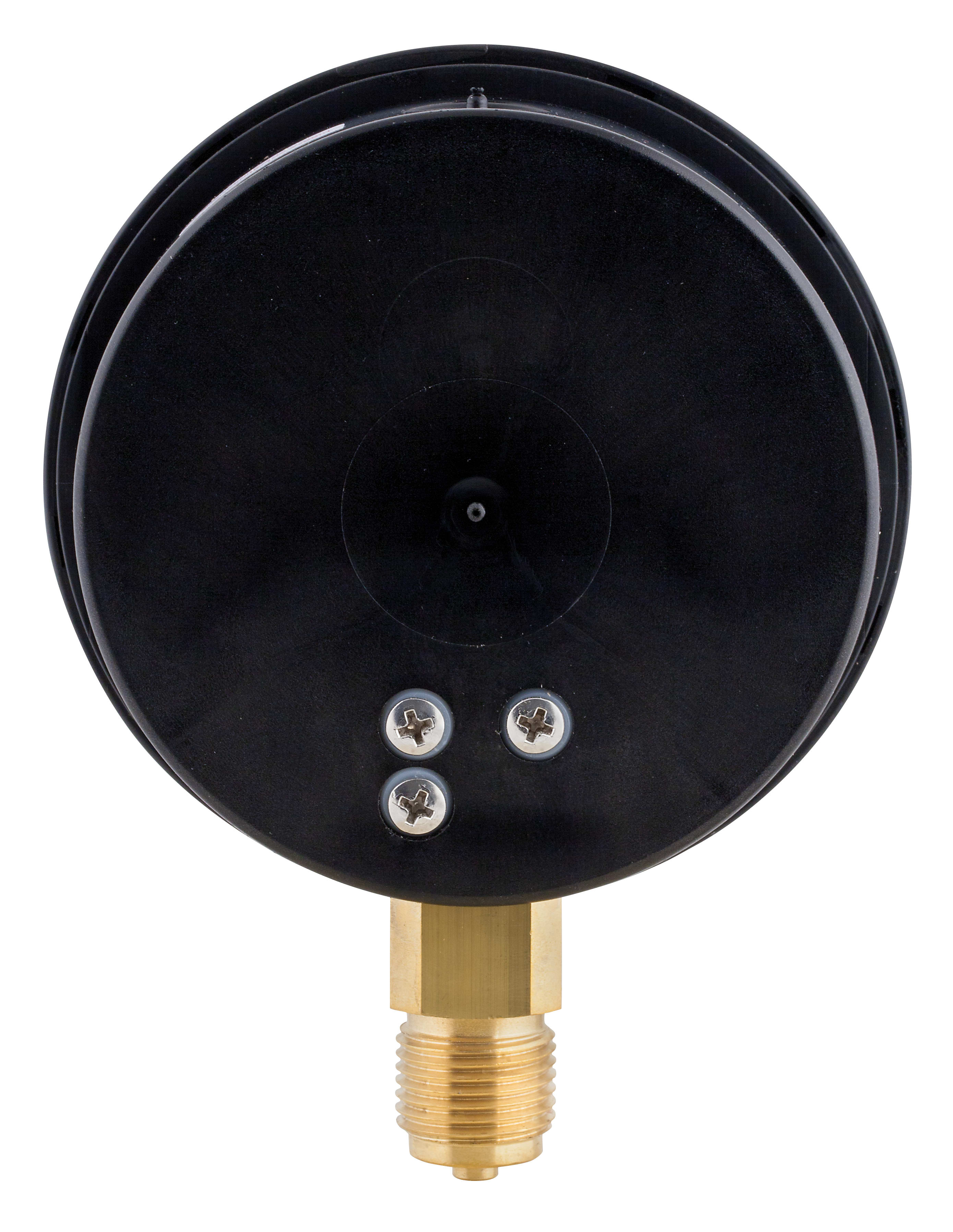

Rohrfeder-Manometer RF100GlySR | 85215601

Rohrfeder-Manometer mit Schraubringgehäuse Typ D6 mit Glyzerinfüllung

Fertigungsware
Betriebsanleitungen

Anzeigebereich0/10 bar
Gehäuse-⌀ (Nenngrösse)100 mm
AnschlussG½B
Ausrichtungradial
Genauigkeitsklasse1,0
NormEN 837-1
Art.-Nr.85215601

  • für Maschinen- und Anlagenbau
  • extrem robustes Kunststoffgehäuse (PA 6.6 GB30)
  • Sichtscheibe Sicherheitsverbundglas
  • höhere Genauigkeitsklasse optional

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen. Für hohe Messgenauigkeit.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäss EN 837-2“ beachten

Typ
D6
Nenngrösse
100
Genauigkeitsklasse (EN 837-1/6)
1,0
Anzeigebereiche (EN 837-1/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung
≤ 600 bar:
Skalenendwert
> 600 bar:
¾ x Skalenendwert
dynamische Belastung
≤ 600 bar:
0.9 x Skalenendwert
> 600 bar:
⅔ x Skalenendwert
kurzzeitig
≤ 600 bar:
1.3 x Skalenendwert
> 600 bar:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0.4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 54 (EN 60529) bei Gehäuseentlüftung (≤ 25 bar)

Standardausführung

Anschluss
Messing, radial
Messglied
Rohrfeder
≤ 60 bar:
Kreisformfeder, Kupferlegierung
> 60 bar:
Schraubenformfeder, Edelstahl 316 Ti/316 L
Zeigerwerk
Messing
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Kunststoff (PA 6.6 GB30), mit Druckentlastungsöffnung
Schraubring
Kunststoff (PA 6.6 GB30)
Sichtscheibe
Sicherheitsverbundglas
Füllflüssigkeit
Glyzerin

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

Anschluss radial
