Rohrfeder-Chemiemanometer Typ D4
| Gehäuse-⌀ (Nenngrösse) | 63 mm |
|---|---|
| Anschluss | G¼B |
| Ausrichtung | axial |
| Genauigkeitsklasse | 1,6 |
| Norm | EN 837-1 |
- für Chemie- und Verfahrenstechnik
- voll verschweisstes Messsystem und Gehäuse
- extrem robuste Konstruktion
- für Mediumtemperaturen bis 200 ˚C
- mit Helium dichtheitsgeprüft
- DNV- und GOSSTANDART-zertifiziert
- Ex-Ausführung (optional)
Für gasförmige und flüssige, aggressive, nicht hochviskose und nicht kristallisierende Medien, auch in aggressiver Umgebung.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäss EN 837-2“ (s. Anhang) beachten!
- Lagerware
- Fertigungsware
- Typ
- D4
- Nenngrösse
- 63
- Genauigkeitsklasse (EN 837-1/6)
- 1,6
- Anzeigebereiche (EN 837-1/5)
- siehe Bestelltabelle
- Verwendungsbereich NG63
- ruhende Belastung:
- ¾ x Skalenendwert
- dynamische Belastung:
- ⅔ x Skalenendwert
- kurzzeitig:
- Skalenendwert
- ruhende Belastung
- dynamische Belastung
- kurzzeitig
- Temperatureinsatzbereich
- Medium:
- max. 200 °C
- Umgebung:
- -20/+60 °C
- Temperaturverhalten
- Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0.4 %/10 K
vom jeweiligen Skalenendwert
Standardausführung
- Anschluss
- Edelstahl 316 L, axial
- G¼B, SW14 (EN 837-1/7.3)
- Messglied
- Rohrfeder, Edelstahl 316 Ti/316 L
- ≤ 60 bar:
- Kreisformfeder
- > 60 bar:
- Schraubenformfeder
- dichtheitsgeprüft mit Helium
- Zeigerwerk
- Edelstahl
- Zifferblatt
- Aluminium, weiß
- Skalierung schwarz
- Zeiger
- Aluminium, schwarz
- Gehäuse
- Edelstahl 304, mit Druckentlastungsöffnung
- Bajonettring
- Edelstahl 304
- Sichtscheibe
- Sicherheitsverbundglas

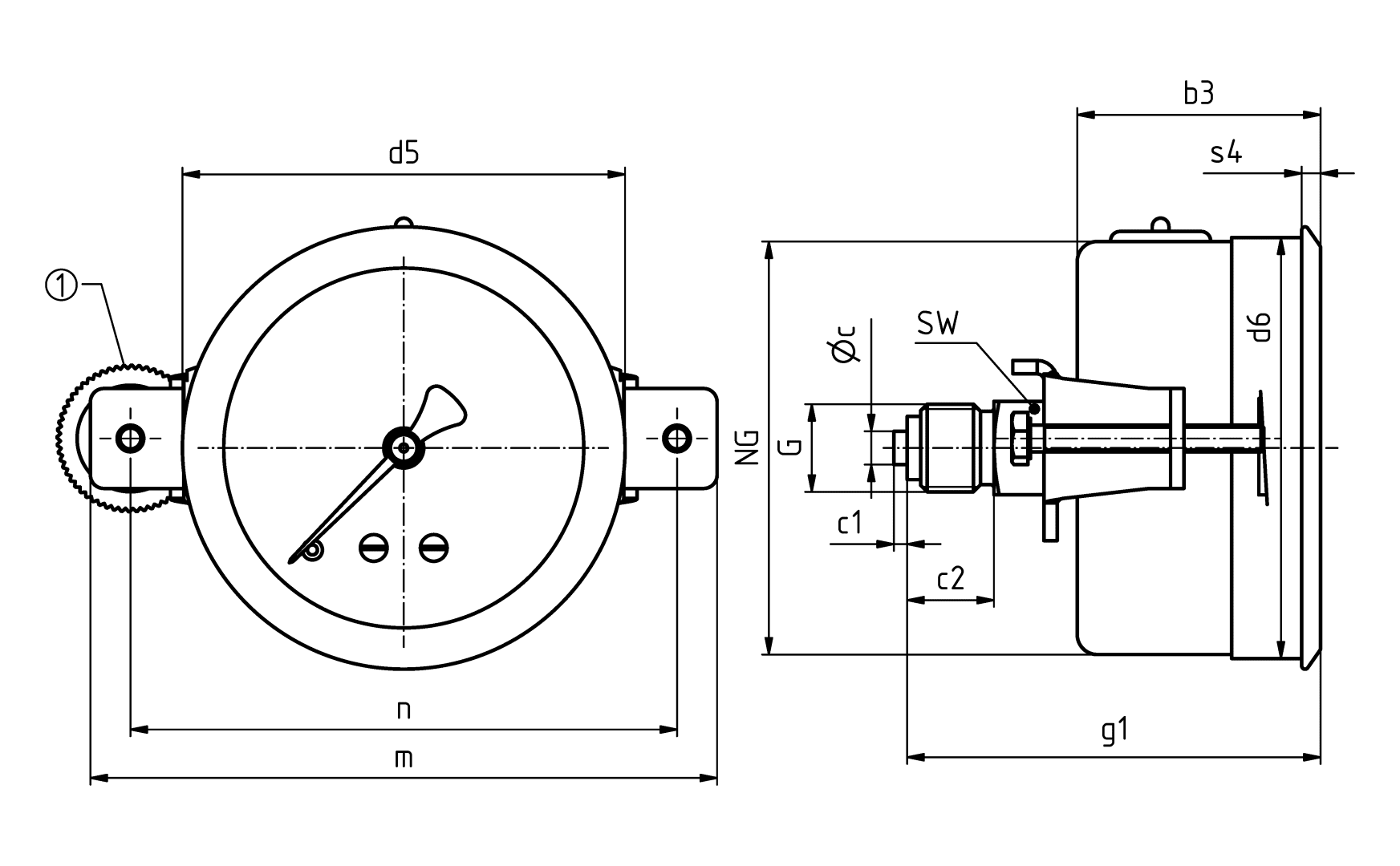

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.
Anschluss axial, 3-Kantfrontring mit Bügelbefestigung
