Dynamische Kombiblöcke 456-DP

AFRISO Kombiblock 456-DP Durchgang  DN15 G1/2 AG VOR 91870 object_image_98373imagemain_dech AFRISO Kombiblock 456-DP Durchgang  DN15 G1/2 AG VOR 91870 object_image_98373imagemain_dech

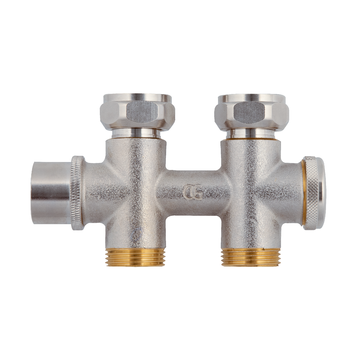

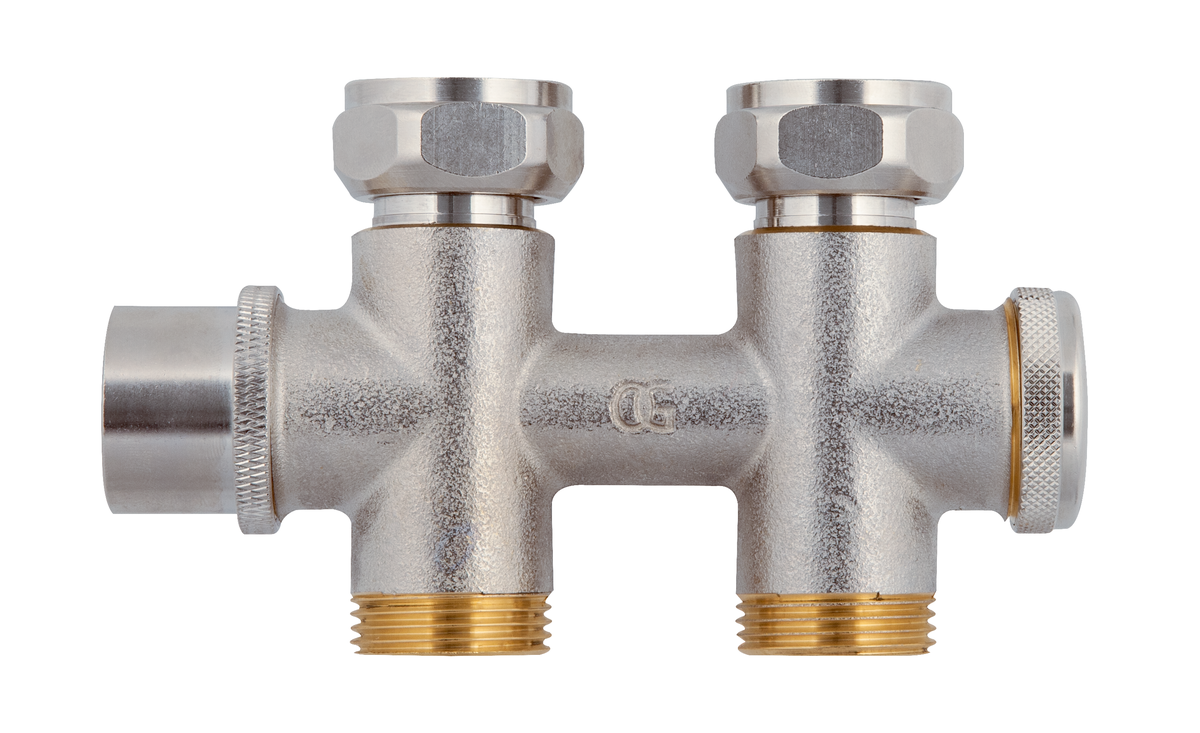

Kombiblock 456-DP Durchgang DN15 G1/2 AG
AFRISO Kombiblock 456-DP Durchgang  DN15 G1/2 AG VOR 91870 object_image_98373imagemain_dech
AFRISO Kombiblock 456-DP Eck  DN15 G1/2 AG VOR 91880 AFRISO Kombiblock 456-DP Eck  DN15 G1/2 AG VOR 91880
Kombiblock 456-DP Eck DN15 G1/2 AG
AFRISO Kombiblock 456-DP Eck  DN15 G1/2 AG VOR 91880
AFRISO Kombiblock 456-DP Durchgang DN15 G3/4 ÜM VOR 91900 AFRISO Kombiblock 456-DP Durchgang DN15 G3/4 ÜM VOR 91900

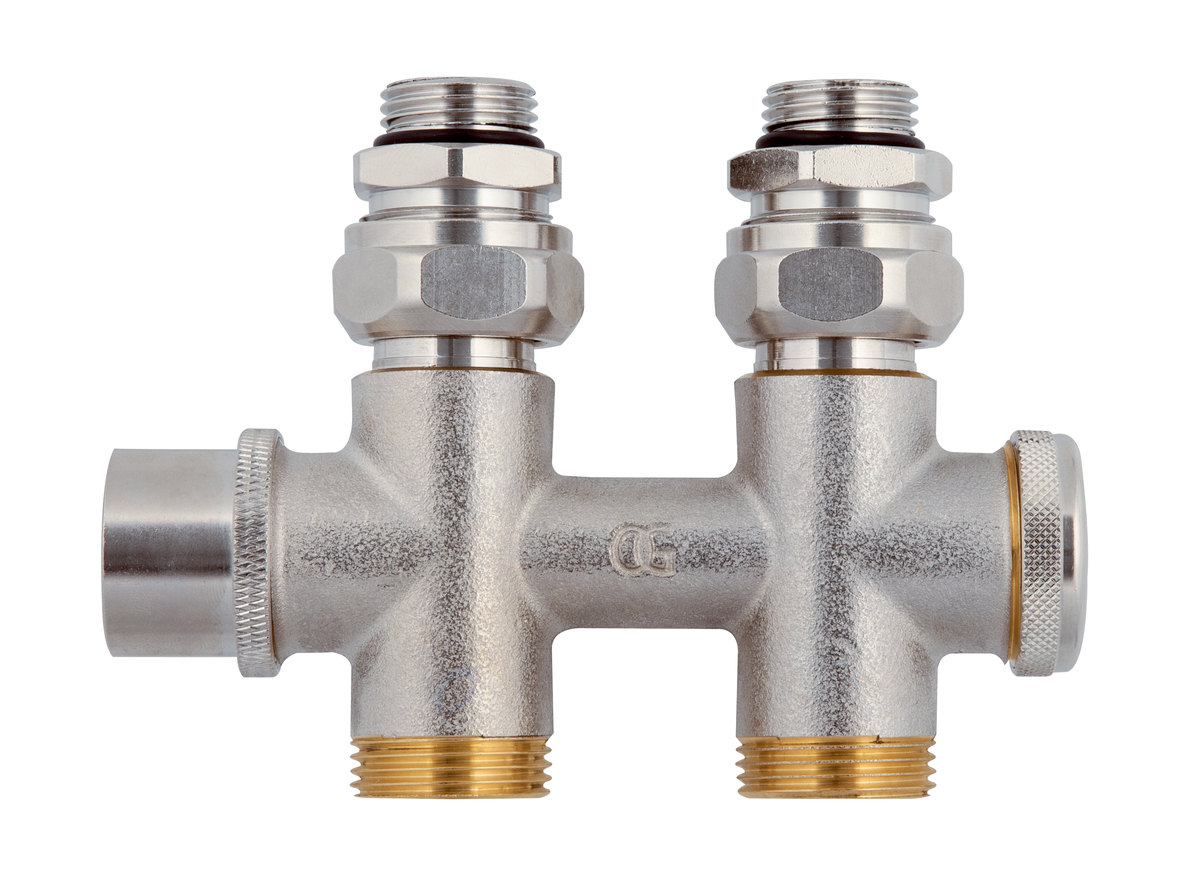

Kombiblock 456-DP Durchgang DN15 G3/4 ÜM
AFRISO Kombiblock 456-DP Durchgang DN15 G3/4 ÜM VOR 91900
AFRISO Kombiblock 456-DP Eck DN15 G3/4 ÜM VOR 91910 AFRISO Kombiblock 456-DP Eck DN15 G3/4 ÜM VOR 91910

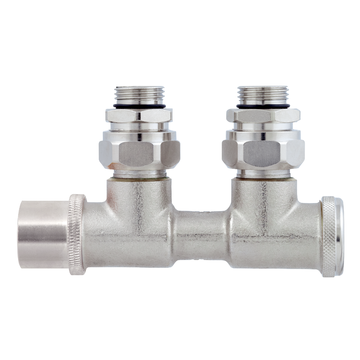

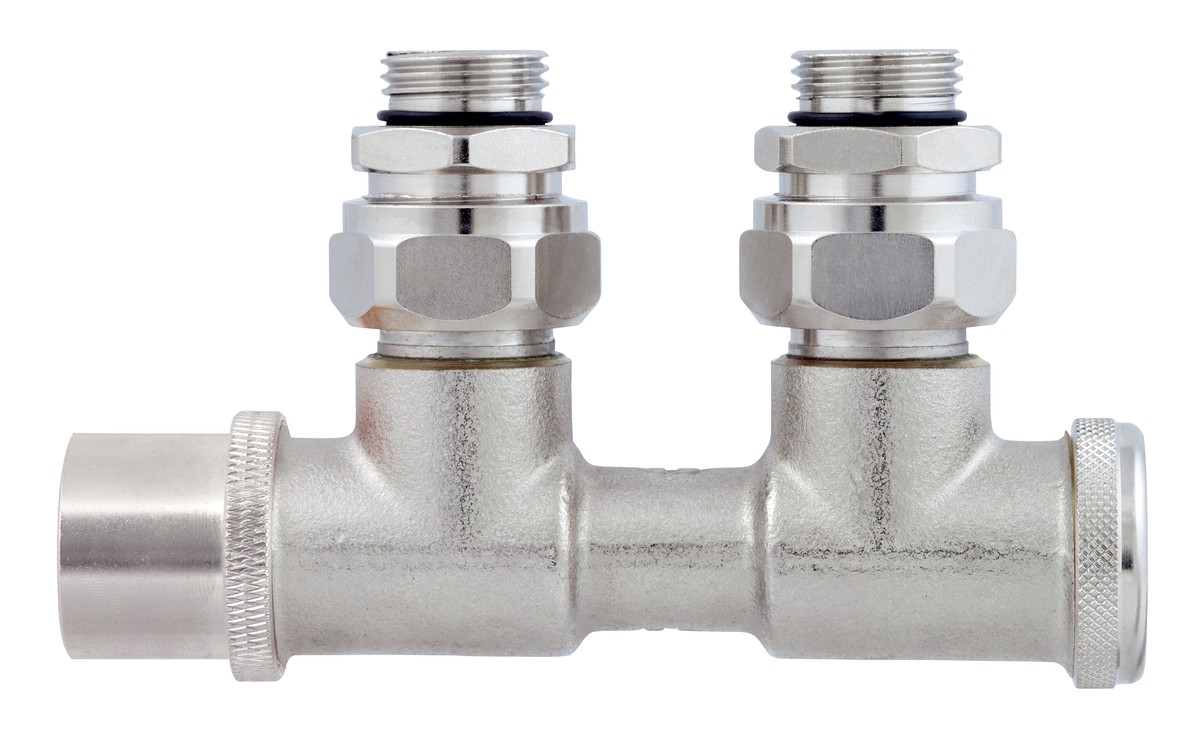

Kombiblock 456-DP Eck DN15 G3/4 ÜM
AFRISO Kombiblock 456-DP Eck DN15 G3/4 ÜM VOR 91910
AFRISO Thermostat-Kombiblock Vario-DP Durchgang G1/2IG ANW 91720 91730 91870 91880 91900 91910 AFRISO Thermostat-Kombiblock Vario-DP Durchgang G1/2IG ANW 91720 91730 91870 91880 91900 91910
Thermostat-Kombiblock Vario-DP Durchgang G1/2IG
AFRISO Thermostat-Kombiblock Vario-DP Durchgang G1/2IG ANW 91720 91730 91870 91880 91900 91910 <div class="gallery-information"> <p> <strong>Patentierter Ventileinsatz mit dynamischem Mengenbegrenzer.Da die Regelmembrane direkt im Ventileinsatz verbaut ist und die Ventilspindel als Druckgeber funktioniert, gibt es keine zusätzlichen verschmutzungsanfälligen Regelkomponenten. Das Ventil arbeitet mit einer ganz gewöhnlichen Ventildichtung und benötigt keine zusätzlichen Schmutzsiebe.</strong> </p> <b>Legende:</b> <ol> <li>P1 = Druckeintritt</li> <li>Die Membrane: Expandiert bei steigendem Differenzdruck</li> <li>Stufenlos einstellbar mit handelsüblichem HK-Entlüftungsschlüssel</li> </ol> </div>
AFRISO Kombiblock 456-DP Durchgang  DN15 G1/2 AG BEF 91870 AFRISO Kombiblock 456-DP Durchgang  DN15 G1/2 AG BEF 91870
Kombiblock 456-DP Durchgang DN15 G1/2 AG
AFRISO Kombiblock 456-DP Durchgang  DN15 G1/2 AG BEF 91870
AFRISO Kombiblock 456-DP Eck  DN15 G1/2 AG BEF 91880 AFRISO Kombiblock 456-DP Eck  DN15 G1/2 AG BEF 91880
Kombiblock 456-DP Eck DN15 G1/2 AG
AFRISO Kombiblock 456-DP Eck  DN15 G1/2 AG BEF 91880
AFRISO Kombiblock 456-DP Durchgang DN15 G3/4 ÜM BEF 91900 AFRISO Kombiblock 456-DP Durchgang DN15 G3/4 ÜM BEF 91900
Kombiblock 456-DP Durchgang DN15 G3/4 ÜM
AFRISO Kombiblock 456-DP Durchgang DN15 G3/4 ÜM BEF 91900
AFRISO Kombiblock 456-DP Eck DN15 G3/4 ÜM BEF 91910 AFRISO Kombiblock 456-DP Eck DN15 G3/4 ÜM BEF 91910
Kombiblock 456-DP Eck DN15 G3/4 ÜM
AFRISO Kombiblock 456-DP Eck DN15 G3/4 ÜM BEF 91910
AFRISO Kombiblock 456-DP Durchgang  DN15 G1/2 AG VOR 91870 object_image_98373imagemain_dech
AFRISO Kombiblock 456-DP Eck  DN15 G1/2 AG VOR 91880
AFRISO Kombiblock 456-DP Durchgang DN15 G3/4 ÜM VOR 91900
AFRISO Kombiblock 456-DP Eck DN15 G3/4 ÜM VOR 91910
AFRISO Thermostat-Kombiblock Vario-DP Durchgang G1/2IG ANW 91720 91730 91870 91880 91900 91910
AFRISO Kombiblock 456-DP Durchgang  DN15 G1/2 AG BEF 91870
AFRISO Kombiblock 456-DP Eck  DN15 G1/2 AG BEF 91880
AFRISO Kombiblock 456-DP Durchgang DN15 G3/4 ÜM BEF 91900
AFRISO Kombiblock 456-DP Eck DN15 G3/4 ÜM BEF 91910
Datenblatt dynamische Kombiblöcke 456-DP
AFRISO Datenblatt dynamische Kombiblöcke 456-DP

Ausführungen

Ausführung Nennweite Anschluss Anschluss Art.-Nr. Merken
Zum Heizkörper Zur Rohrleitung
Durchgang DN 15 G½ AG G¾ AG Eurokonus 423 071
Eck DN 15 G½ AG G¾ AG Eurokonus 423 021

Blaue Art.-Nr. = Lagerware

Ausführung Nennweite Anschluss Anschluss Art.-Nr. Merken
Zum Heizkörper Zur Rohrleitung
Durchgang DN 15 G¾ IG G¾ AG Eurokonus 423 070
Eck DN 15 G¾ IG G¾ AG Eurokonus 423 020

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt dynamische Kombiblöcke 456-DP Datenblatt PDF
AFRISO Datenblatt dynamische Kombiblöcke 456-DP
Geräuscharmer, einstellbarer Kombiblock mit Entleerung und Absperrmöglichkeit. Einstellbereich 20 bis 340 l/h, stufenlos einstellbar mit handelsüblichem Heizkörper-Entlüftungsschlüssel. Mit Verschlusskappe zum Schutz gegen unsachgemäße Bedienung. Der patentierte Ventileinsatz mit dynamischem Mengenbegrenzer begrenzt automatisch die am Ventil eingestellte Wassermenge und regelt diese unabhängig von Druckschwankungen in der Heizungsanlage. Das bedeutet, egal wie viele Ventile in der Anlage geöffnet oder geschlossen sind, das Vario-DP sorgt immer für die richtige Wassermenge am Heizkörper. Der Ventileinsatz ist ohne Systementleerung unter Betriebsdruck auswechselbar mit dem Montagegerät MGV.
Systemanschluss
Siehe Bestelltabelle
Einstellbereich
20/340 l/h
Nenndruck
Max. 10 bar
Differenzdruck (∆p)
Max. 70 kPa
Min. 15 kPa
Nennweite
DN 15
Temperatureinsatzbereich
Medium:
Max. 90 °C
Gehäuse
Rotguss, vernickelt
456-DP, Durchgang – Ausführung G½-Außengewinde
456-DP, Durchgang – Ausführung G½-Außengewinde
AFRISO
Maße (in mm)
456-DP, Eck – Ausführung G½-Außengewinde
456-DP, Eck – Ausführung G½-Außengewinde
AFRISO
Maße (in mm)
456-DP, Durchgang – Ausführung G¾-Innengewinde
456-DP, Durchgang – Ausführung G¾-Innengewinde
AFRISO
Maße (in mm)
456-DP, Eck – Ausführung G¾-Innengewinde
456-DP, Eck – Ausführung G¾-Innengewinde
AFRISO
Maße (in mm)
