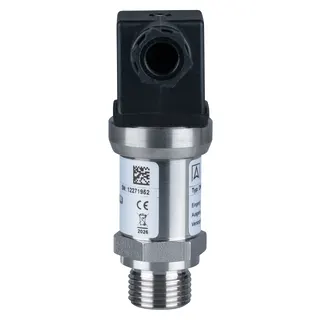

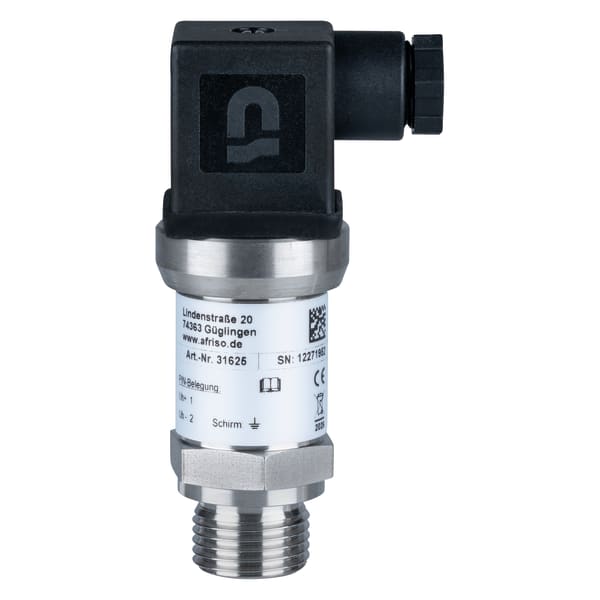

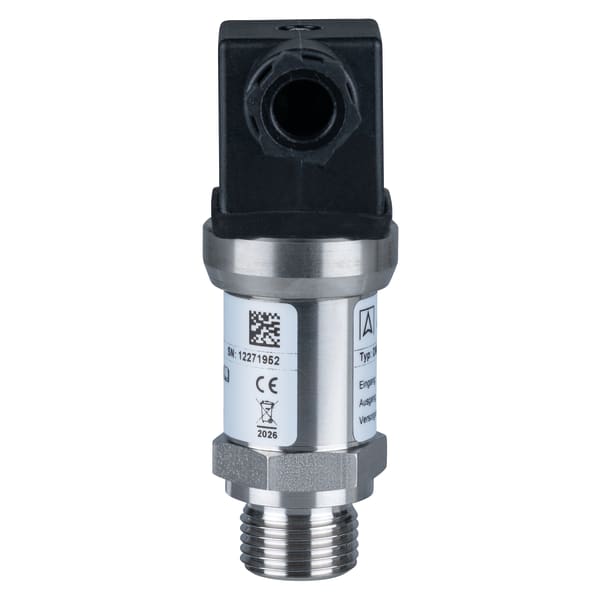

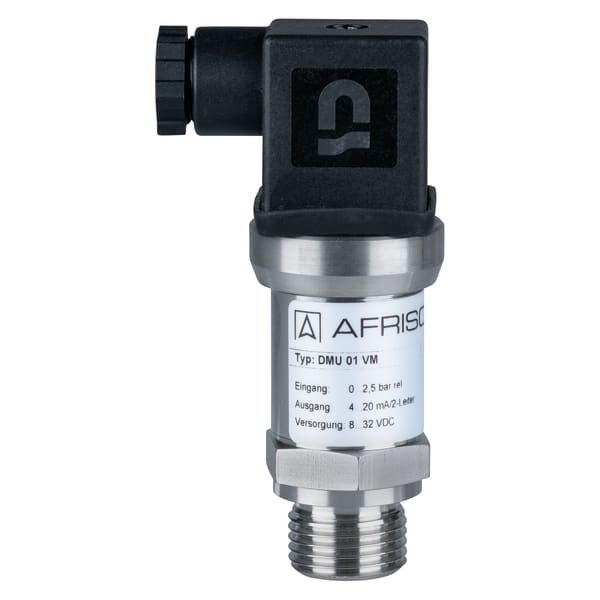

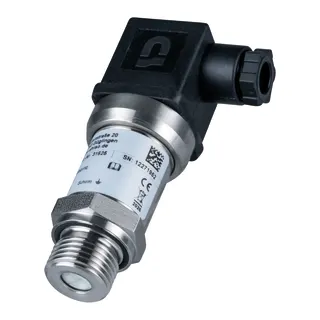

Bilder 1 DMU 01 VM Druckmessumformer Standardausführung Ausführungen Betriebsanleitung Info AnschlussG½BAnschlussDIN 3852 Form Eelektrischer AnschlussStecker und Kabeldose nach ISO 4400 (DIN 43650-A, EN 175301-803) Benefits bewährte Keramiktechnologiekein mechanisches Altern der Messzellekeine ÜbertragungsflüssigkeitRelativ- und Absolutdruckvariantengeringer Temperaturfehler Anwendung Für elektronische Druckmessung im industriellen Bereich, z. B. in der Hydraulik, Pneumatik oder im Maschinen- und Anlagenbau. Beschreibung Druckmessumformer wandeln den physikalischen Druck in ein druckproportionales elektrisches Signal. Die Basis der Druckaufnahme des DMU 01 bildet eine piezoresistive Dickschicht-Keramik-Messzelle. Ausführungen Technische Daten Downloads Ausführungen AnzeigebereichMessbereichTypAusführungArt.-Nr.-1/0 barDMU 01 VM31619-1/+1.5 barDMU 01 VM31620-1/+3 barDMU 01 VM31621-1/+5 barDMU 01 VM316220/1 barDMU 01 VM316230/1.6 barDMU 01 VM316240/2.5 barDMU 01 VM316250/4 barDMU 01 VM316260/6 barDMU 01 VM316270/10 barDMU 01 VM316280/16 barDMU 01 VM316290/25 barDMU 01 VM31630 Lagerware Fertigungsware Technische Daten MessgenauigkeitKennlinienabweichung nach IEC 60770 – Grenzpunkteinstellung (Nichtlinearität, Hysterese, Reproduzierbarkeit)-1/0 bar < ± 1 % FSOMessbereich-1/0 barÜberdrucksicherheit< 250 bar: mind. 2 x FSBerstdruck< 400 bar: mind. 3 x FSTemperatureinsatzbereichMedium: -25/+125 °CUmgebung: -25/+85 °CLagerung: -40/+85 °CTemperaturfehlerband≤ ± 0.3 % FSO/10 K ≤ ± im kompensierten Bereich -25/+85 °Cdynamisches VerhaltenAnsprechzeit: ≤ 10 msProzessanschlussG½B DIN 3852 Form E mit vorgezogener MembraneWerkstoffGehäuse: Edelstahl 304Druckanschluss: Edelstahl 304Membrane: Keramik (Al2O3 96 %)Dichtung: FKM (Viton)VersorgungsspannungDC 8 − 32 VAusgangssignal2-Leiter, 4–20 mABürdeRmax = [(UB – UBmin)/0.02 A] ΩStromaufnahme< 25 mAelektrische SchutzmassnahmenKurzschluss- und verpolungssicherelektrischer AnschlussStecker und Kabeldose nach ISO 4400 (DIN 43650-A, EN 175301-803)SchutzartIP 65 (EN 60529)CE-KonformitätEMV-Richtlinie 2014/30/EURoHS-Richtlinie 2011/65/EUDruckgeräterichtlinie 2014/68/EU Downloads Druckmessumformer DMU 01 Katalog-Optionen Industrietechnik PDF Englisch Deutsch Druckmessumformer DMU 01, DMU 03, DMU 04, DMU 05, DMU 08, DMU 08T Konformitätserklärungen PDF Herunterladen
Druckmessumformer DMU 01, DMU 03, DMU 04, DMU 05, DMU 08, DMU 08T Konformitätserklärungen PDF Herunterladen
