Industrietechnik Elektronische Druckmessgeräte DMU 04 CP
PRO_TEC_SCD_DMU04_CP.TIF
PRO_TEC_SCD_DMU04_CP.TIF
Bilder 1

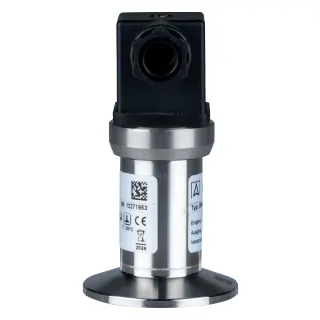

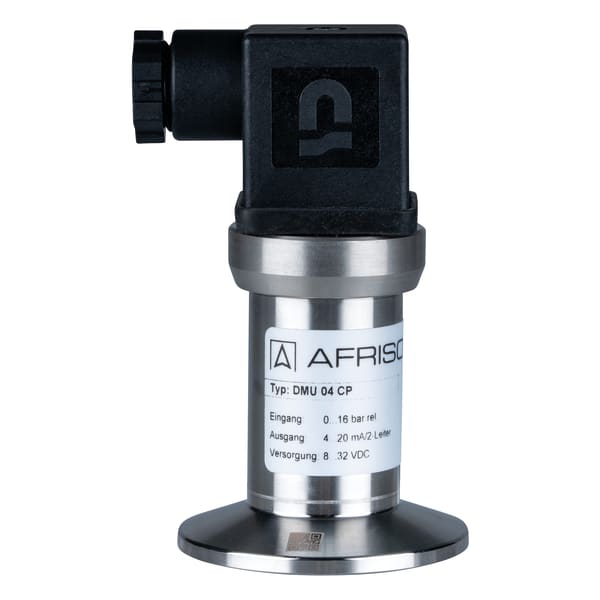

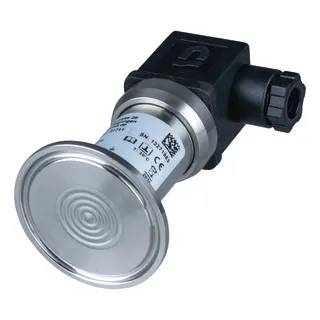

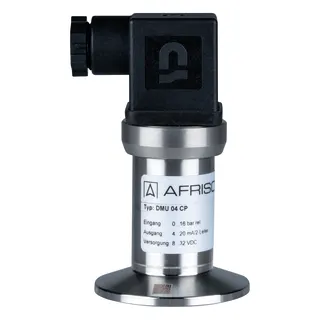

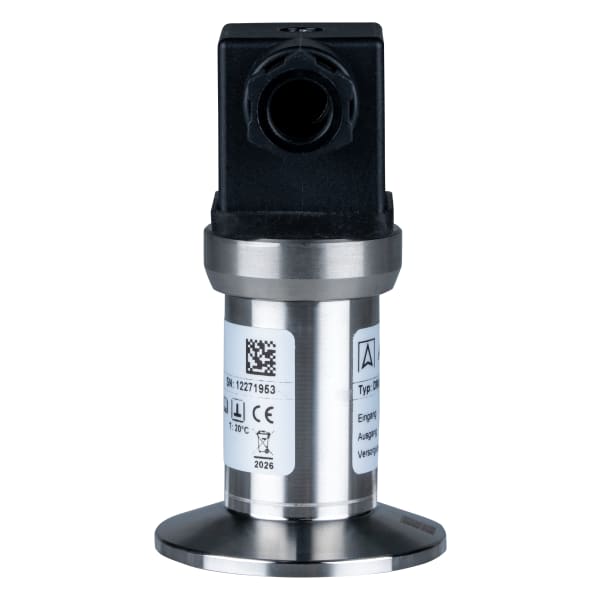

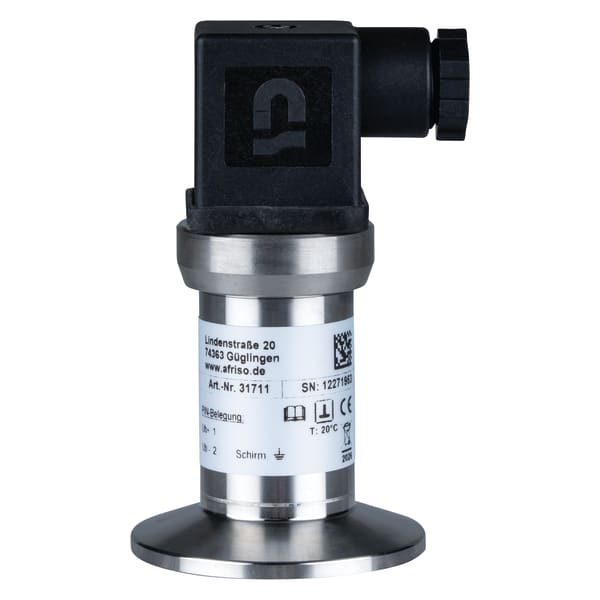

DMU 04 CP

Druckmessumformer Industrieausführung

Ausführungen Betriebsanleitung

AnschlussClamp 1"
AnschlussISO 2852
elektrischer AnschlussStecker und Kabeldose nach ISO 4400 (DIN 43650-A)

  • DMU 04 CP/MR für hygienische Prozesse
  • geringer Temperaturfehler
  • Optionen: Ex-, Feldgehäuse- oder Hochtemperaturausführung (bis 300 °C) und SIL 2

Für Anwendungen, bei denen hygienische Prozessanschlüsse oder hygienegerechte Werkstoffe und Verarbeitung gefordert werden, speziell für die Lebensmitteltechnik, Pharmazie und Biotechnologie.

Druckmessumformer wandeln den physikalischen Druck in ein druckproportionales elektrisches Signal. Die Basis der Druckaufnahme des DMU 04 bildet eine ölgefüllte piezoresistive Silizium-Messzelle. DMU 04 wurden nach SIL 2 (IEC 61508/61511) bewertet.

AnzeigebereichMessbereichTypAusführungArt.-Nr.
-1/0 barDMU 04 CP31686
-1/+1.5 barDMU 04 CP31687
-1/+3 barDMU 04 CP31688
-1/+5 barDMU 04 CP31689
0/250 mbarDMU 04 CP33023
0/400 mbarDMU 04 CP33024
0/600 mbarDMU 04 CP31694
0/1 barDMU 04 CP31695
0/1.6 barDMU 04 CP31696
0/2.5 barDMU 04 CP31697
0/4 barDMU 04 CP31698
0/6 barDMU 04 CP31699
0/10 barDMU 04 CP31710
0/16 barDMU 04 CP31711
  • Lagerware
  • Fertigungsware

Messgenauigkeit
Kennlinienabweichung nach IEC 60770 – Grenzpunkteinstellung (Nichtlinearität, Hysterese, Reproduzierbarkeit)
≤ 0/400 mbar < ± 0.5 % FSO
Messbereich
0/250 mbar
Überdrucksicherheit
mind. 3 x FS
Berstdruck
mind. 5 x FS
Temperatureinsatzbereich
Medium:
-10/+125 °C
Medium:
kurzzeitig (60 min) bis 150 °C
Umgebung:
-40/+85 °C
Lagerung:
-40/+100 °C
Temperaturfehlerband
< 400 mbar: ≤ ± 1.5 % FSO/10 K ≤ ± im kompensierten Bereich 0/50 °C
dynamisches Verhalten
Ansprechzeit:
≤ 10 ms
Prozessanschluss
Clamp 1" ISO 2852
Werkstoff
Gehäuse:
Edelstahl 316 L
Druckanschluss:
Edelstahl 316 L
Membrane:
Edelstahl 316 L
Druckübertragungsflüssigkeit
Lebensmittelöl, FDA-konform
Versorgungsspannung
DC 8 − 32 V
Ausgangssignal
2-Leiter, 4–20 mA
Bürde
Rmax = [(UB – UBmin)/0.02 A] Ω
Stromaufnahme
< 25 mA
elektrische Schutzmassnahmen
Kurzschluss- und verpolungssicher
elektrischer Anschluss
Stecker und Kabeldose nach ISO 4400 (DIN 43650-A)
Schutzart
IP 65 (EN 60529)
CE-Konformität
EMV-Richtlinie 2014/30/EU
RoHS-Richtlinie 2011/65/EU
Druckgeräterichtlinie 2014/68/EU
