Datenblatt Heizkörperrücklaufverschraubungen Typ 454Q
AFRISO Datenblatt Heizkörperrücklaufverschraubungen Typ 454Q

Ausführungen

Ausführung Nennweite Anschluss Kvs-Wert* Art.-Nr. Merken
Eck DN 10 Rp⅜ x R⅜ 0,38 m³/h 479 011
Eck DN 15 Rp½ x R½ 0,38 m³/h 479 021
Durchgang DN 10 Rp⅜ x R⅜ 0,38 m³/h 479 061
Durchgang DN 15 Rp½ x R½ 0,38 m³/h 479 071

Blaue Art.-Nr. = Lagerware

Ausführung Nennweite Anschluss Kvs-Wert* Art.-Nr. Merken
Eck DN 10 Rp⅜ x R⅜ 1,04 m³/h 479 012
Eck DN 15 Rp½ x R½ 1,04 m³/h 479 022
Durchgang DN 10 Rp⅜ x R⅜ 1,04 m³/h 479 062
Durchgang DN 15 Rp½ x R½ 1,04 m³/h 479 072

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Heizkörperrücklaufverschraubungen Typ 454Q Datenblatt PDF
AFRISO Datenblatt Heizkörperrücklaufverschraubungen Typ 454Q
Berechnungssoftware für den hydraulischen Abgleich VarioQCalc - Testversion bis 10 Heizkörper Hydraulischer Abgleich ZIP AFRISO Berechnungssoftware für den hydraulischen Abgleich VarioQCalc - Testversion bis 10 Heizkörper

Messbare Heizkörperverschraubung Typ 454Q mit Entleerung und Absperrmöglichkeit. Die Messung erfolgt über eine eingebaute, feste und kalibrierte Messblende. Mit Verschlusskappe zum Schutz gegen unsachgemäße Bedienung. Die Entleerung kann mit der optionalen Füll- und Entleervorrichtung FEV 03 mit Schlauchanschluss ½" einfach und schnell durchgeführt werden.

Die Heizkörperrücklaufverschraubung ist Teil des Produktprogramms für das dreistufige Abgleichsystem VarioQ, das die Optimierung des Heizungsnetzes durch Berechnung, Messung und Einstellung erreicht. Mit dem CAPBs®-Set Ventilabgleich (Messgerät) wird der Durchfluss in Litern pro Stunde gemessen. Selbst kleinste Durchflussmengen sind mit diesem System einstellbar.

Systemanschluss
Siehe Bestelltabelle
Einstellbereich bei 10 kPa
454Q S:
120 l/h
454Q M:
330 l/h
Nenndruck
Max. 10 bar
Nennweite
DN 10, DN 15
Temperatureinsatzbereich
Medium:
Max. 120 °C
Gehäuse
Rotguss, vernickelt
Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

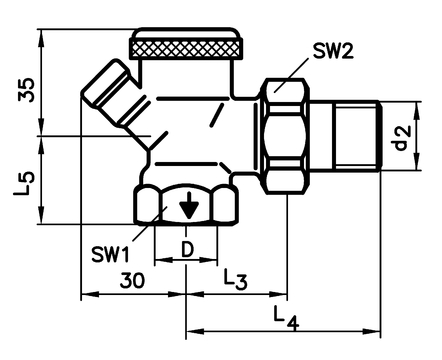

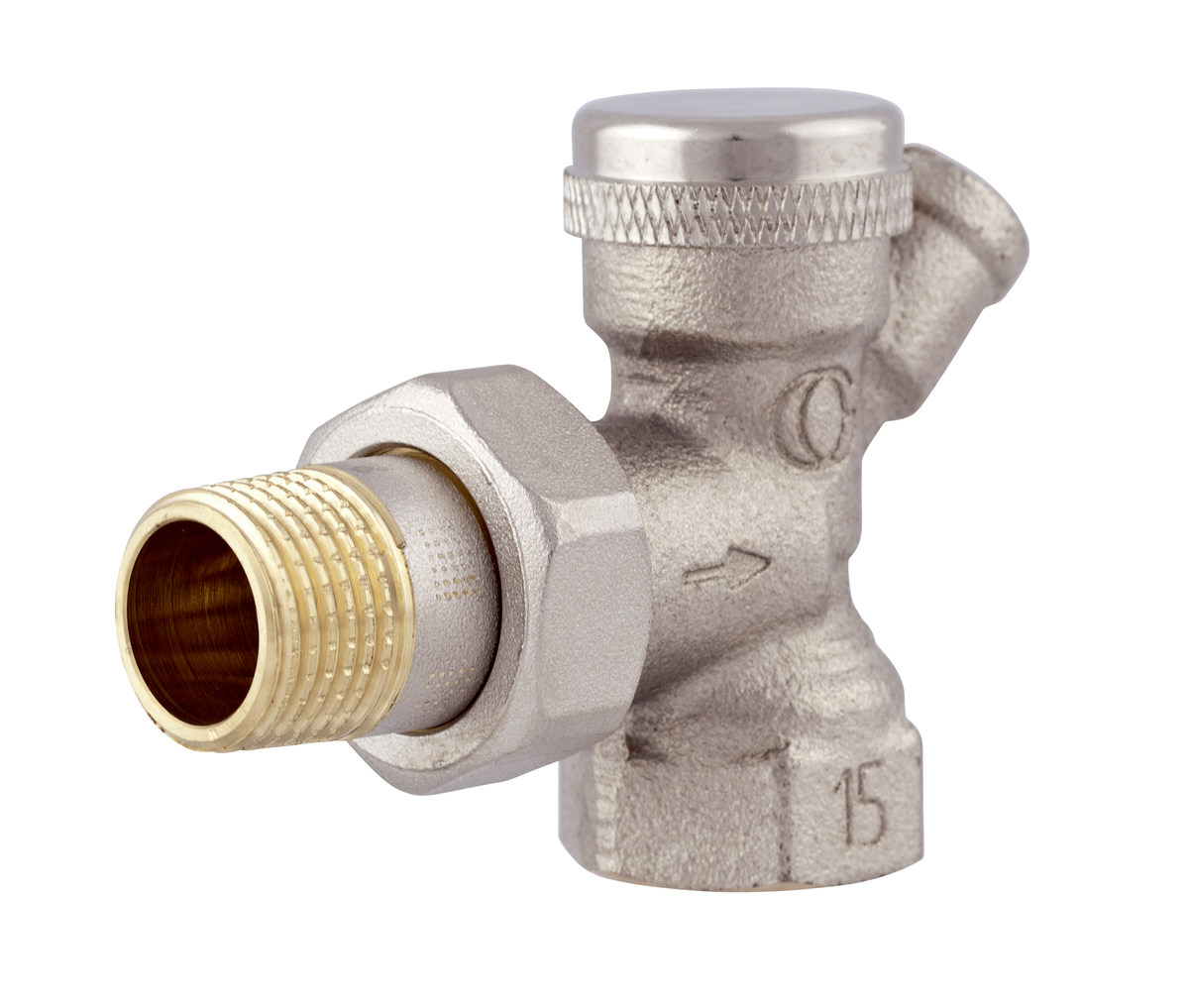

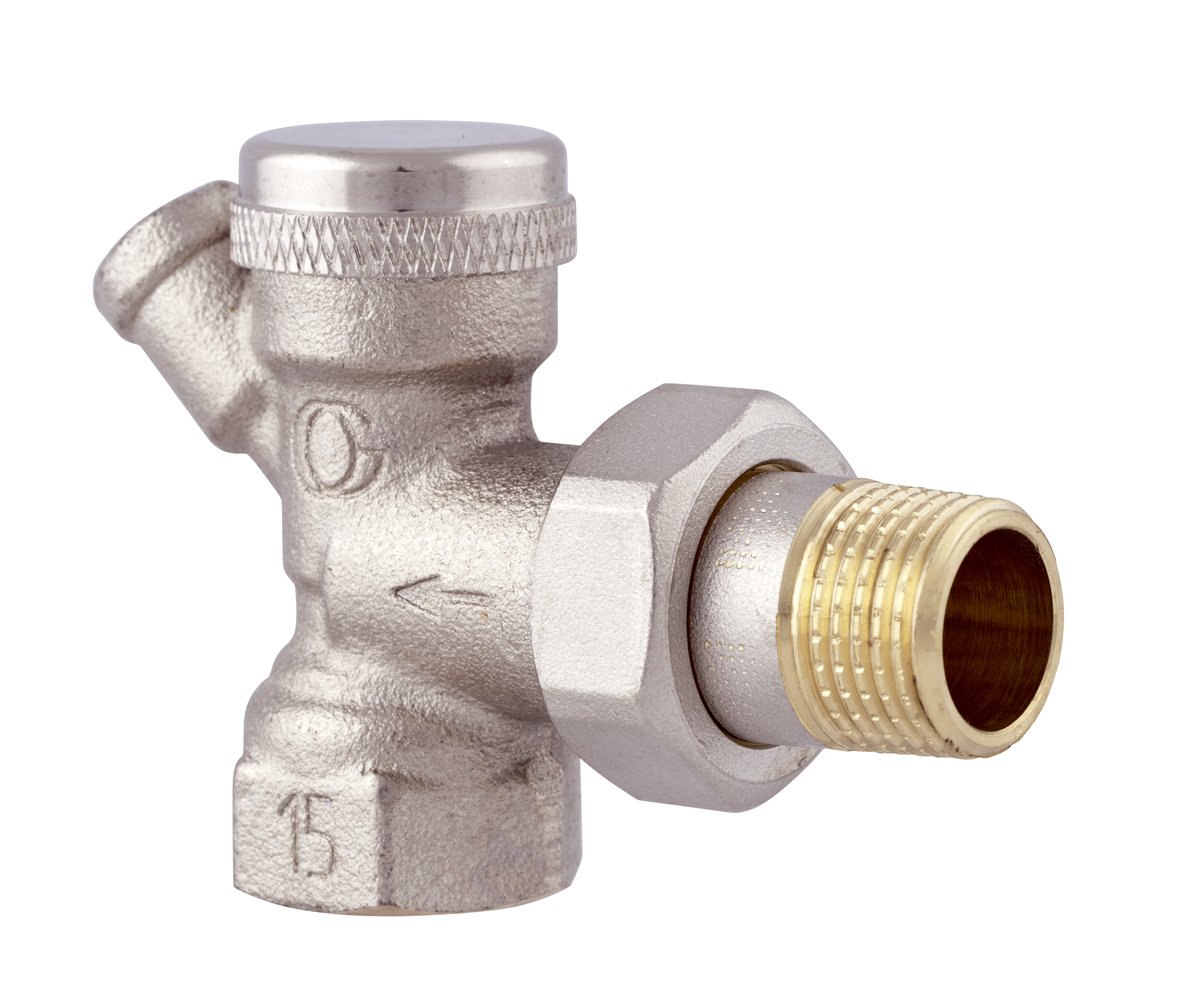

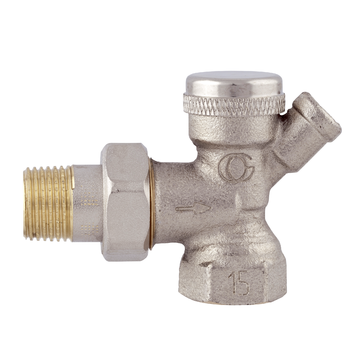

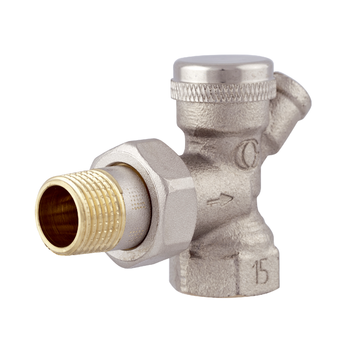

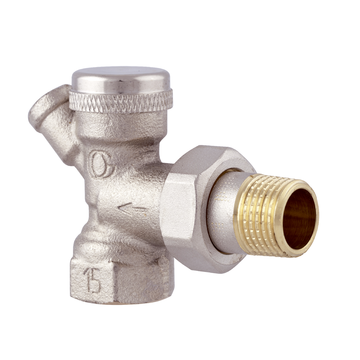

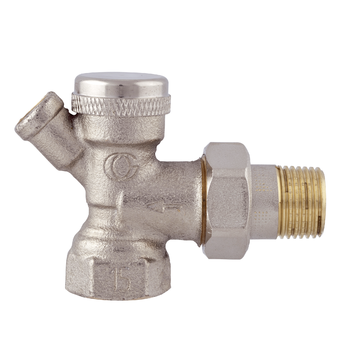

Typ 454Q S, M – Eck
Typ 454Q S, M – Eck
AFRISO
Maße (mm):
DN D d2 SW1 SW2 L1 L2 L3 L4 L5
10 Rp⅜ R⅜ 22 27 49 75 26 52 22
15 Rp½ 27 30 51 80 29 58 26

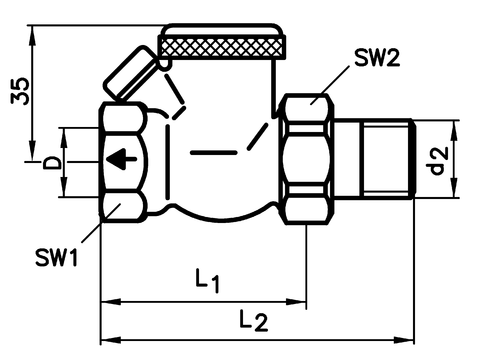

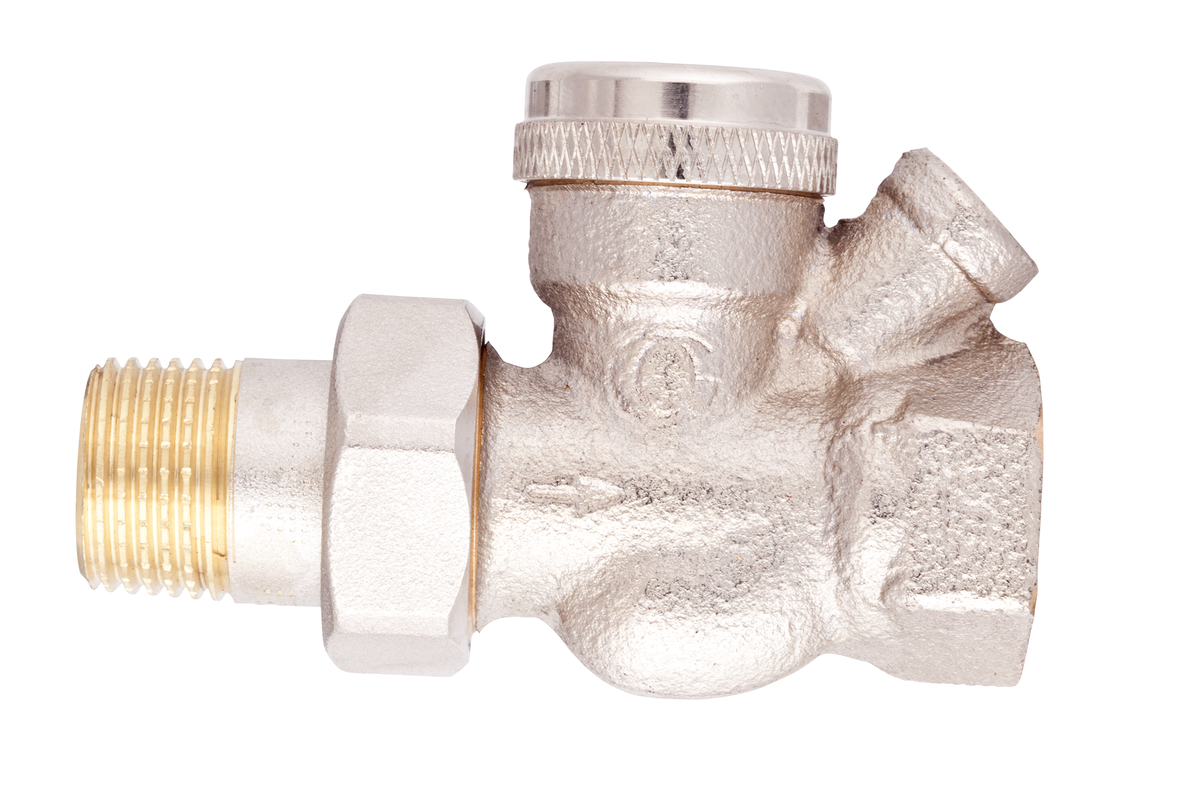

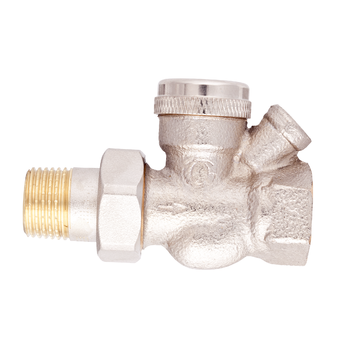

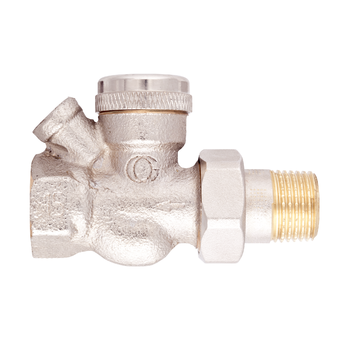

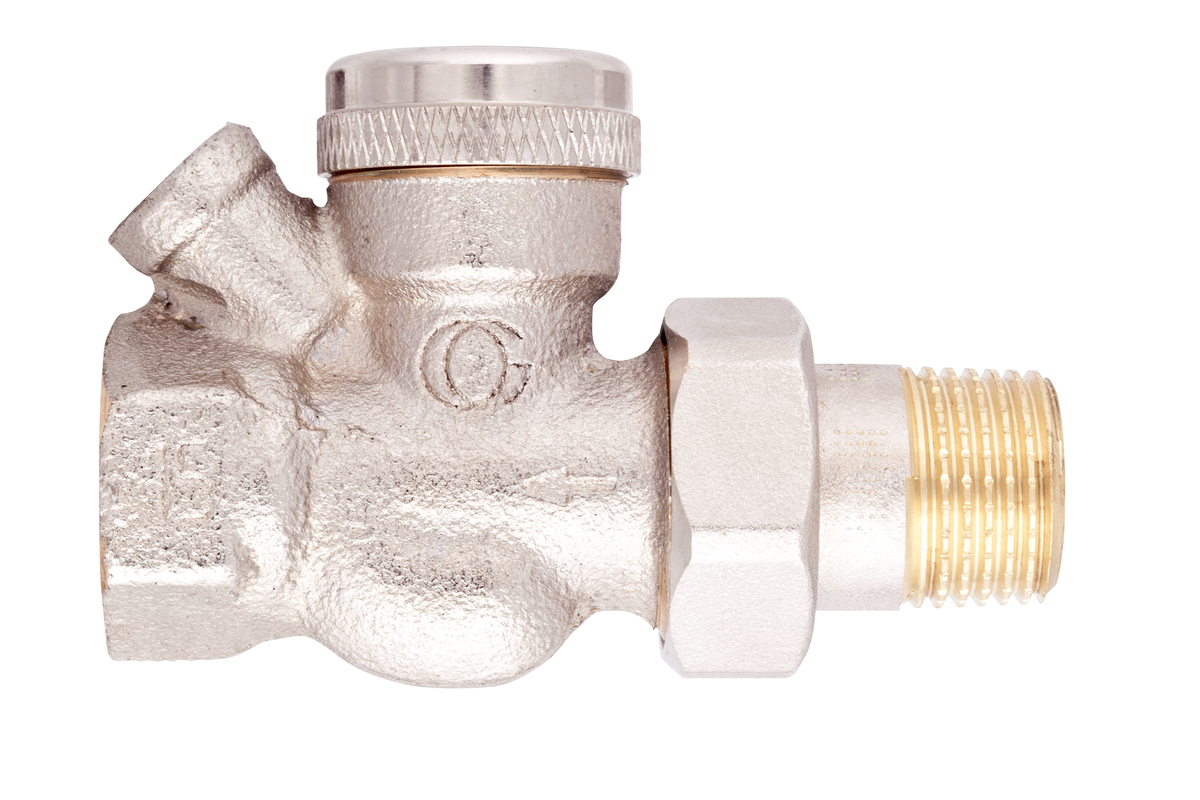

Typ 454Q S, M – Durchgang
Typ 454Q S, M – Durchgang
AFRISO
Maße (mm):
DN D d2 SW1 SW2 L1 L2 L3 L4 L5
10 Rp⅜ R⅜ 22 27 49 75 26 52 22
15 Rp½ 27 30 51 80 29 58 26
