Datenblatt Thermo-Hydrometer TH
AFRISO Datenblatt Thermo-Hydrometer TH

Ausführungen

Gehäuse-⌀ Gehäuse Anschlusslage Anzeigebereich Typ Art.-Nr. Merken
Druck Temperatur
80 mm Stahlblech, schwarz Axial 0/6 mWS 20/120 °C TH80 D211 63311
80 mm Stahlblech, schwarz Axial 0/10 mWS 20/120 °C TH80 D211 63312
80 mm Stahlblech, schwarz Axial 0/16 mWS 20/120 °C TH80 D211 63313
80 mm Stahlblech, schwarz Axial 0/25 mWS 20/120 °C TH80 D211 63314
80 mm Stahlblech, schwarz Axial 0/40 mWS 20/120 °C TH80 D211 63315
80 mm Stahlblech, schwarz Axial 0/60 mWS 20/120 °C TH80 D211 63316

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Thermo-Hydrometer TH Datenblatt PDF
AFRISO Datenblatt Thermo-Hydrometer TH
Montage Manometer Betriebsanleitung PDF
AFRISO Montage Manometer
Rohrfeder-, Kapselfeder-, Plattenfeder-Manometer RF...Ex, KP...Ex, PF...Ex Betriebsanleitung PDF
AFRISO Rohrfeder-, Kapselfeder-, Plattenfeder-Manometer RF...Ex, KP...Ex, PF...Ex
Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck Betriebsanleitung PDF
AFRISO Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck
Prüfbescheiningungen Prüfbescheiningungen PDF
AFRISO Prüfbescheiningungen
Zifferblätter für Manometer – Teilstrichabstände Technische Information PDF
AFRISO Zifferblätter für Manometer – Teilstrichabstände
Thermo-Manometer und Thermo-Hydrometer bestehen aus einem Rohrfedermesssystem zur Druckmessung und einem integrierten Bimetallmesssystem zur gleichzeitigen Temperaturmessung. Beide Messgrößen können somit über nur eine Messstelle erfasst und angezeigt werden. Ein selbstschließendes Montageventil ermöglicht den problemlosen Austausch des Messgerätes, ohne dass die Anlage entleert werden muss. Optional steht ein Adapter M18 x 1 auf G¼ zur Verfügung, falls das Thermo-Manometer in eine vorhandene Tauchhülse mit Innengewinde M18 x 1 eingebaut werden muss.
Typ
D2
Nenngröße
80
Genauigkeitsklasse
Manometer:
2,5 (EN 837-1/6)
Anzeigebereich
Druck:
0/6 mWS
0/10 mWS
0/16 mWS
0/25 mWS
0/40 mWS
0/60 mWS
Temperatur:
20/120 °C
Verwendungsbereich
Druck
Ruhende Belastung:
¾ x Skalenendwert
Dynamische Belastung:
⅔ x Skalenendwert
Kurzzeitig:
Skalenendwert
Temperatur:
Skalenendwert
Temperatureinsatzbereich
Medium:
Max. 120 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Druck:
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0,4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 32 (EN 60529)

Standardausführung

Anschluss
Messing, axial
G¼B mit Montageventil G¼ auf R½
Messglied/Messelement
Druck:
Rohrfeder, Kupferlegierung
Temperatur:
Bimetallspirale
Zifferblatt
Kunststoff, weiß
Skalierung schwarz mit farbigen Kreisbögen (rot/blau)
Zeiger
Druck:
Kunststoff, schwarz
Temperatur:
Kunststoff, rot
Gehäuse
Stahlblech, schwarz
Sichtscheibe
Kunststoff, eingeclipst mit verstellbarer roter Markierung

Optionen

  • Adapter M18 x 1 auf G¼
  • Sonderskalen
  • Andere Prozessanschlüsse

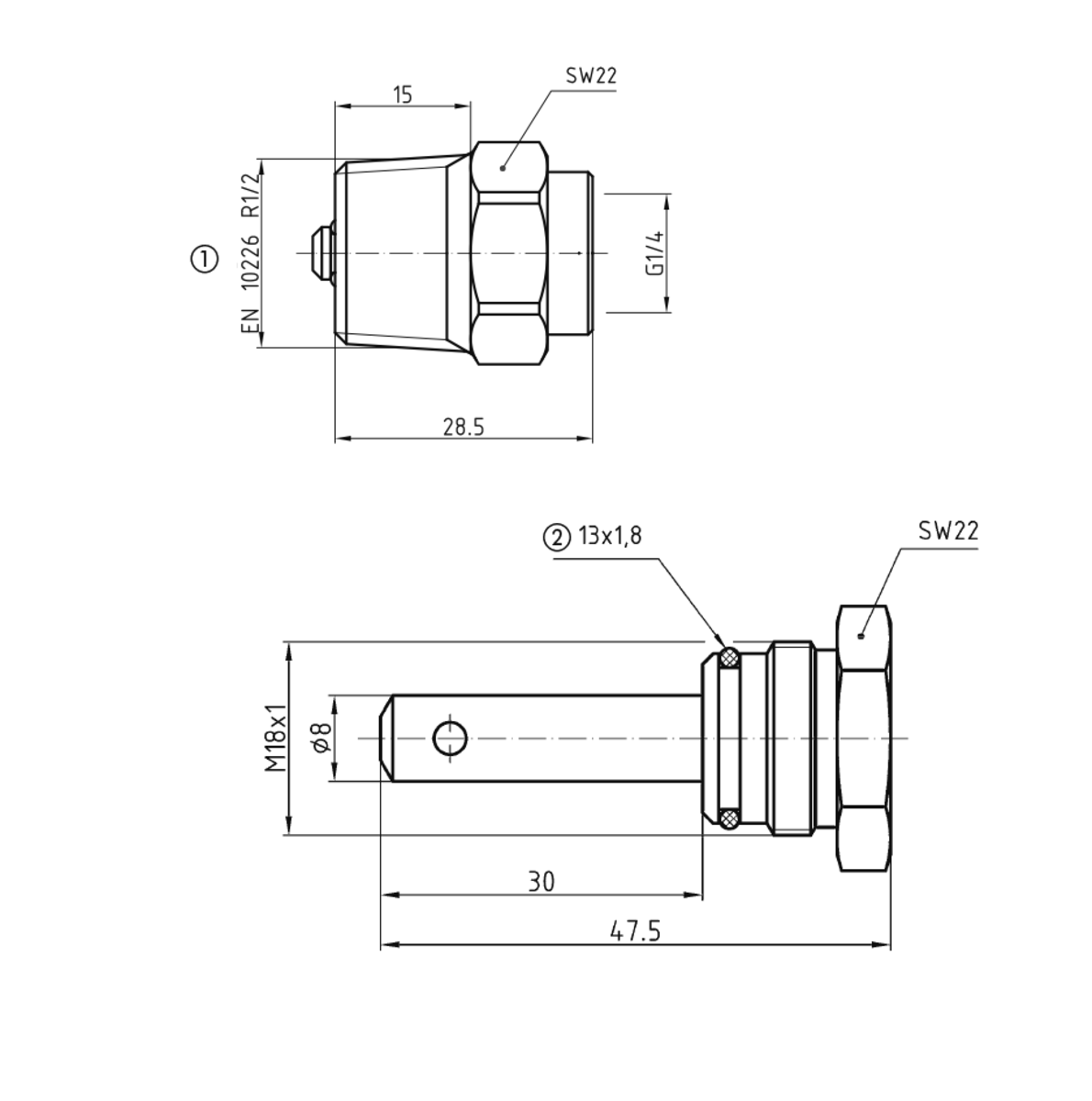

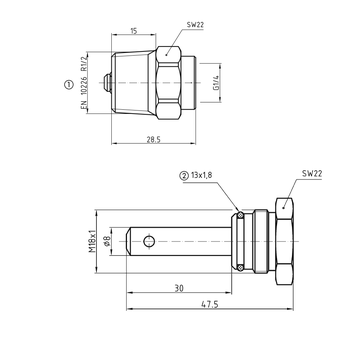

Montageventil und Adapter
Montageventil und Adapter
AFRISO
Maße (in mm)
  1. Rohrgewinde
  2. O-Ring (NBR)
