Datenblatt Einzelraumregelung RTL-Box 324 Vario mit Rücklauftemperaturbegrenzung
AFRISO Datenblatt Einzelraumregelung RTL-Box 324 Vario mit Rücklauftemperaturbegrenzung

Ausführungen

Art.-Nr. Merken
Einzelraumregelung RTL-Box 324 Vario 78330
Verlängerungsset RTL-Box 324 Vario 78331

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Einzelraumregelung RTL-Box 324 Vario mit Rücklauftemperaturbegrenzung Datenblatt PDF
AFRISO Datenblatt Einzelraumregelung RTL-Box 324 Vario mit Rücklauftemperaturbegrenzung
Einzelraumregelung RTL-Box 324 Vario Betriebsanleitung PDF
AFRISO Einzelraumregelung RTL-Box 324 Vario
Verlängerungs-Set RTL Box 324 Vario Betriebsanleitung PDF
AFRISO Verlängerungs-Set RTL Box 324 Vario

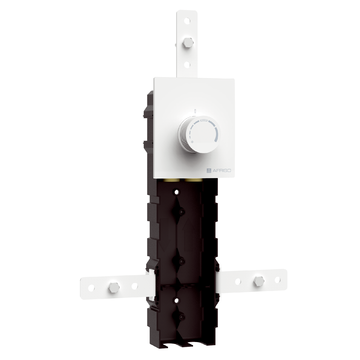

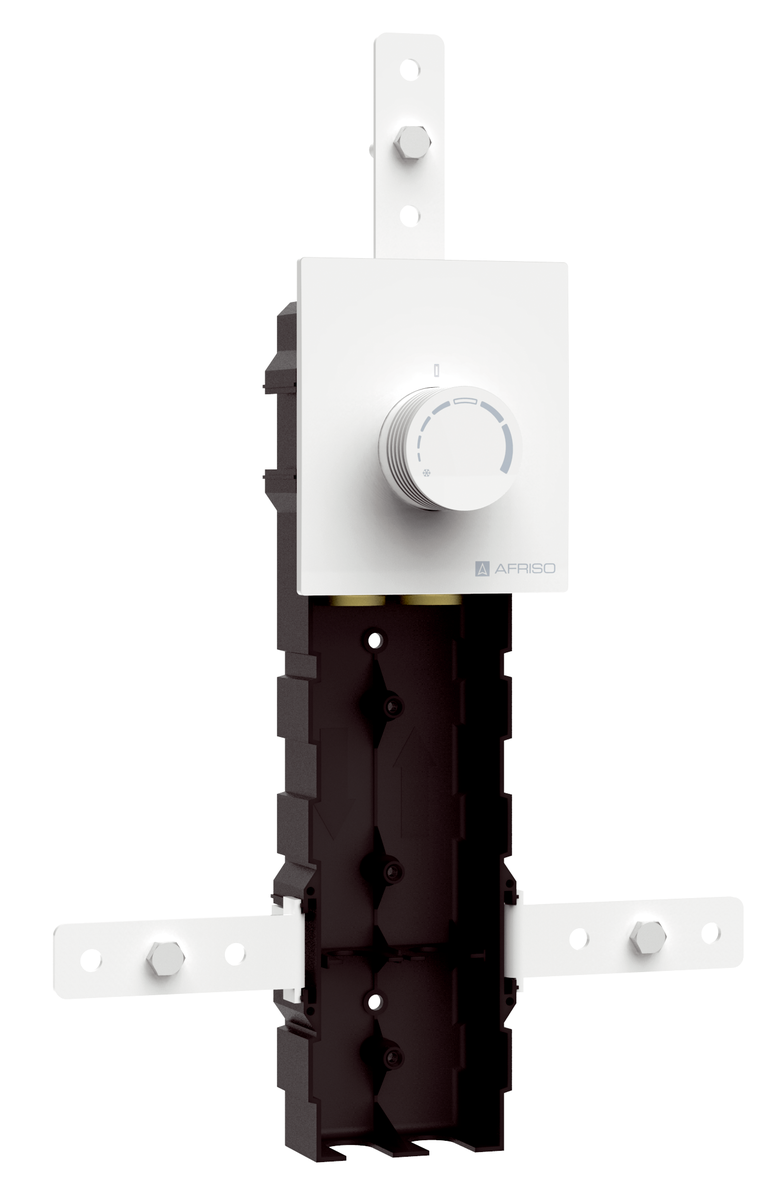

Die Einzelraumregelung RTL-Box 324 Vario besteht aus einer wertigen Hochglanz-Abdeckplatte aus robustem Kunststoff, einem formschönem Thermostat-Regelkopf und einem Einbaurahmen. Der Einbaurahmen passt sich ideal den Wandgegebenheiten an und gleicht eine Wandaufbauhöhe von bis zu 25 mm aus. Das optionale Verlängerungsset verlängert den Thermostatkopf um 20 mm, sollte der Wandaufbau die maximale Wandaufhöhe überschreiten. Der Wandeinbaukasten mit Rohbauschutz beinhaltet eine voreinstellbare Ventilbaugruppe, bestehend aus Regelventil, Thermostatventil und einem Rücklauftemperaturbegrenzer zur Begrenzung der Heizkörper-Rücklauftemperatur auf ein für die Fußbodenheizung geeignetes Temperaturniveau. Das Ventil öffnet, wenn der eingestellte Begrenzungswert unterschritten wird. Die Rohrleitungen des Fußbodenheizungssystems werden über handelsübliche Klemmringverschraubungen im Wandeinbaukasten fixiert.
Temperatureinstellbereich
Soll (Raumtemperatur):
8/28 °C
Rücklauftemperatur:
20/48 °C
Temperatureinsatzbereich
Medium:
Max. 90 °C
Systemanschlüsse
Steckverbinder mit Eurokonus, fixierbar mit Federklammern
Anschluss Rohrleitung
Eurokonus G¾
Nenndruck
Max. 6 bar
Einbautiefe
63/88 mm
Gehäuse
Abdeckblende aus Kunststoff PC/ABS hochglanz weiß
Wandeinbaukasten aus Kunststoff PP schwarz
Gewicht
1,25 kg

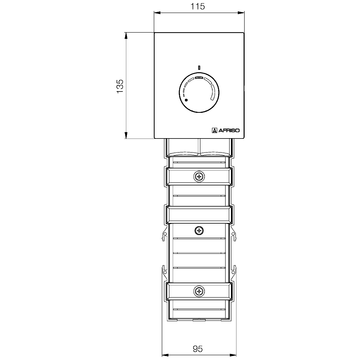

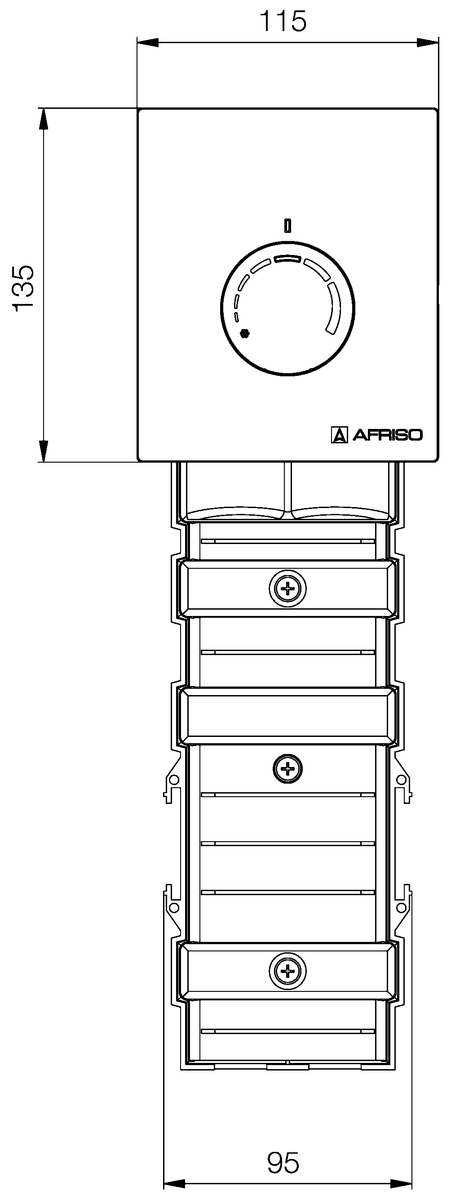

Abdeckplatte mit Wandeinbaukasten
Abdeckplatte mit Wandeinbaukasten
AFRISO
Maße (in mm)

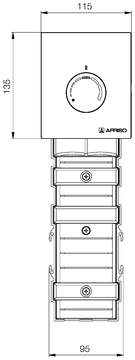

Abdeckplatte mit Wandeinbaukasten
Abdeckplatte mit Wandeinbaukasten
AFRISO
Maße (in mm)
