Afriso Automatischer Heizölentlüfter FloCo-Top-2
Datenblatt automatischer Heizölentlüfter FloCo-Top-2
Afriso Datenblatt automatischer Heizölentlüfter FloCo-Top-2

Ausführungen

Filter Filterfläche Art.-Nr. Merken
Heizölentlüfter FloCo-Top-2KM MC-7 Opticlean MC-7 kurz, 5–20 µm 700 cm² 70112
Heizölentlüfter FloCo-Top-2KM MS-5 Opticlean MS-5 kurz, 20–35 µm 500 cm² 70134

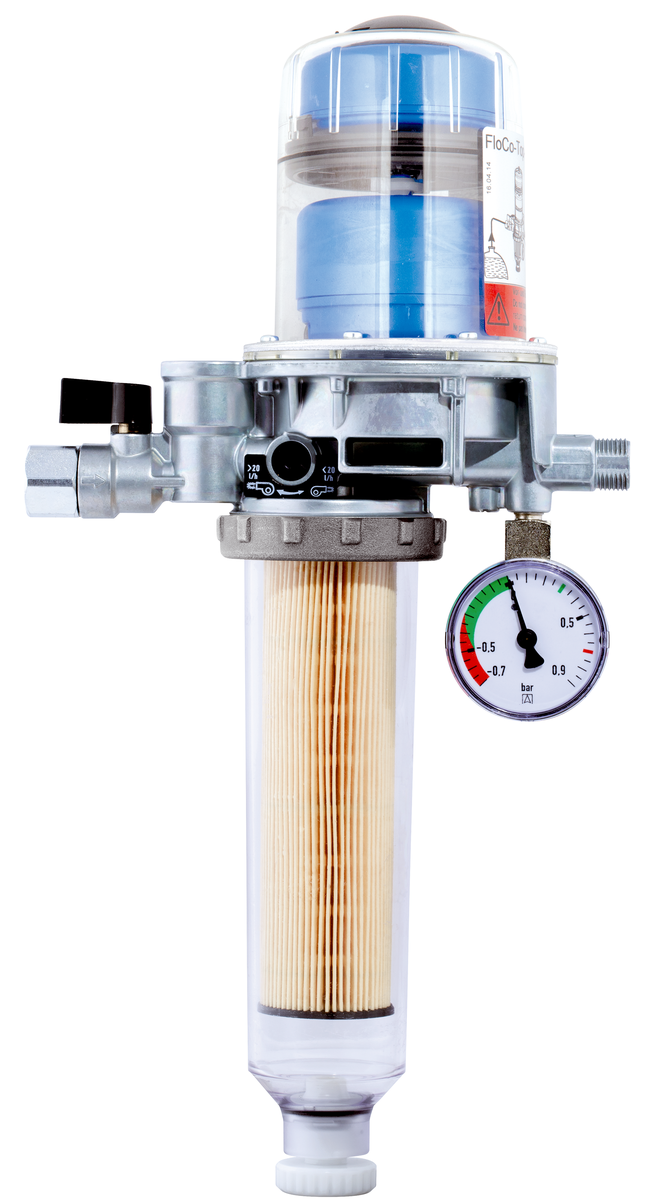

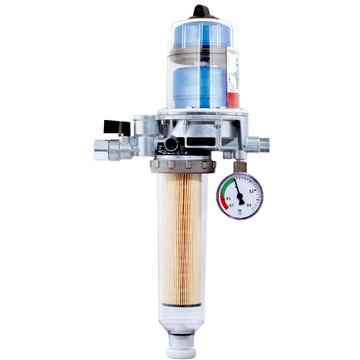

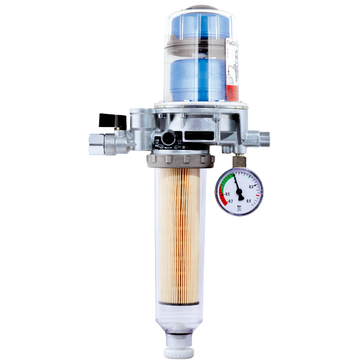

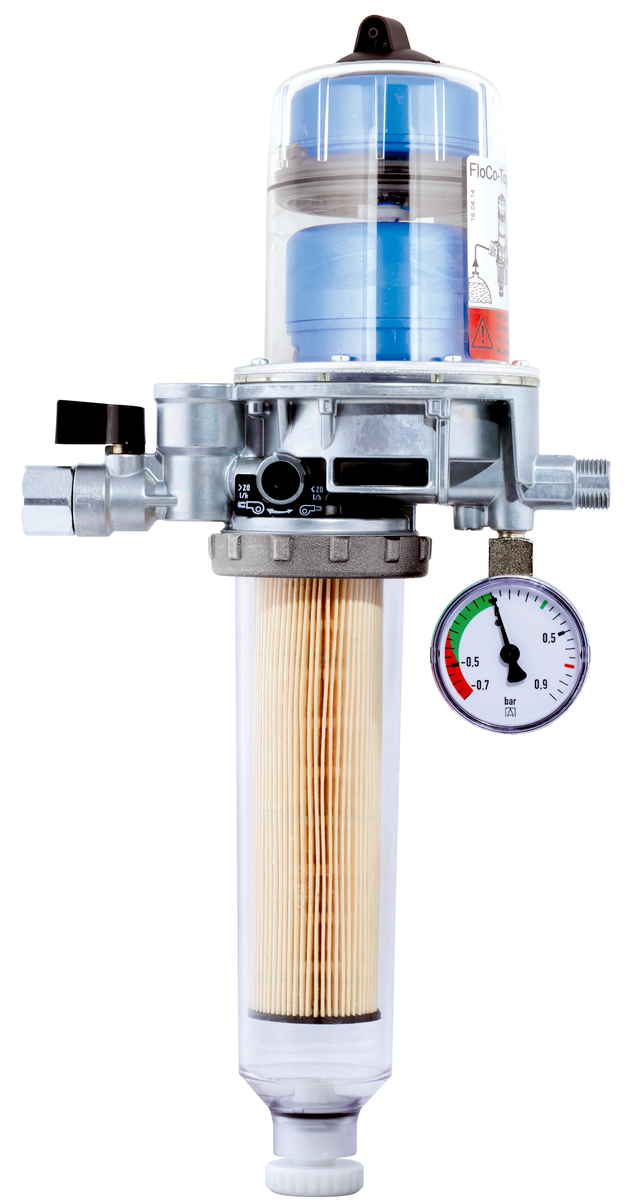

Heizölentlüfter FloCo-Top-2KM Optimum MC-18 Opticlean MC-18 lang, 5–20 µm 1.850 cm² 70114

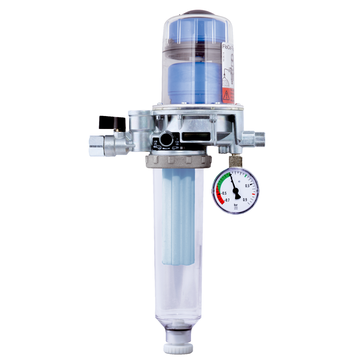

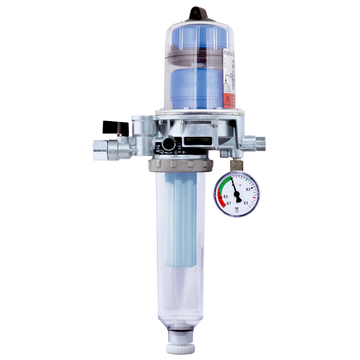

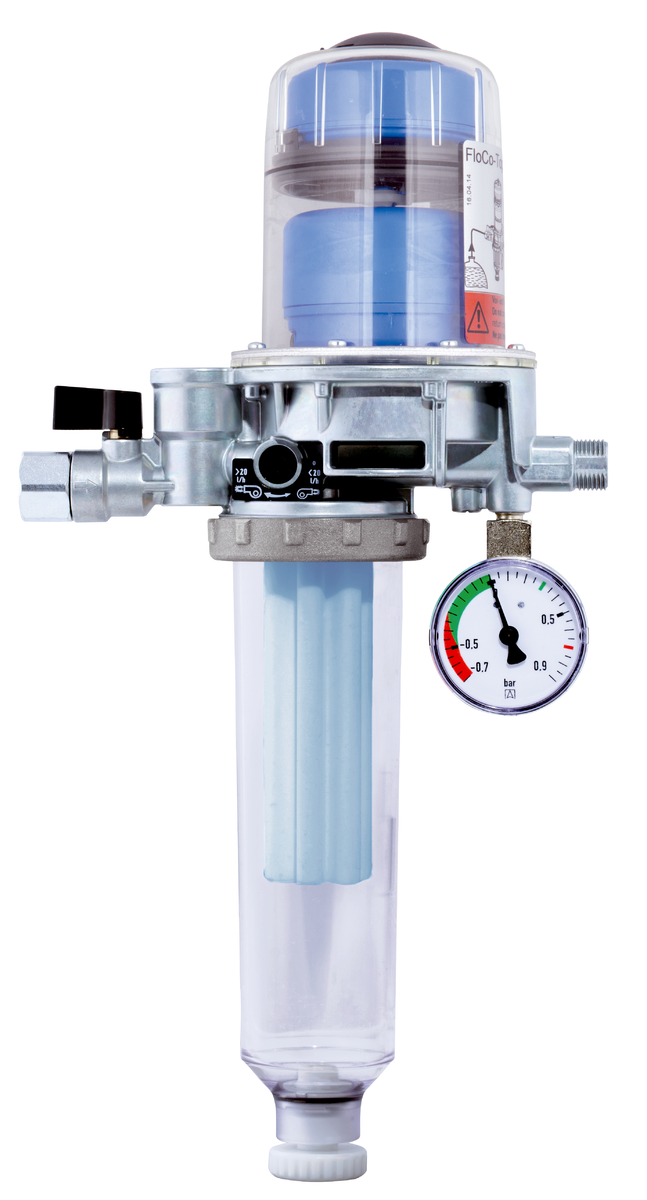

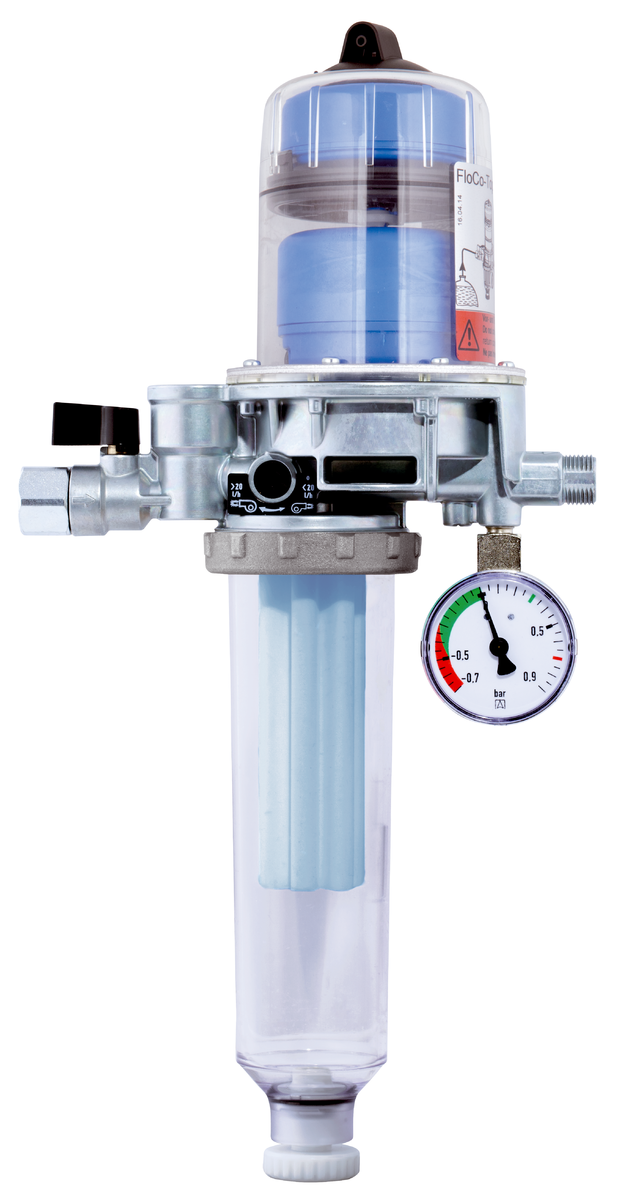

Heizölentlüfter FloCo-Top-2KM Optimum Si Sikusieb Optimum, 50–70 µm 200 cm² 70115
Heizölentlüfter FloCo-Top-2KM Si Sikusieb kurz, 50–70 µm 115 cm² 70110

Blaue Art.-Nr. = Lagerware

Art.-Nr. Merken
Manometer -0,7/+0,9 bar 70030
Halter für FloCo-Top-2 Serie 70127

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt automatischer Heizölentlüfter FloCo-Top-2 Datenblatt PDF
Afriso Datenblatt automatischer Heizölentlüfter FloCo-Top-2
Heizölentlüfter FloCo-Top-2 Betriebsanleitung PDF
Afriso Heizölentlüfter FloCo-Top-2
Übersicht Beständigkeit Ölkomponenten Ausrüstung für Heizöllagerbehälter und ölführende Leitungen PDF
Afriso Übersicht Beständigkeit Ölkomponenten
Heizölentlüfter FloCo-Top-2 Ausrüstung für Heizöllagerbehälter und ölführende Leitungen PDF
Afriso Heizölentlüfter FloCo-Top-2
Schneller und sauberer Ölfilterwechsel Ausrüstung für Heizöllagerbehälter und ölführende Leitungen PDF
Afriso Schneller und sauberer Ölfilterwechsel
Zertifikat Proofed barrier: Geprüfte Geruchsdichtheit von Öltankkomponenten (Geruchssperre) Zertifikat PDF
Afriso Zertifikat Proofed barrier: Geprüfte Geruchsdichtheit von Öltankkomponenten (Geruchssperre)
STEP 3D Modell PRO_TEC_STP_70110-19_FLOCO-TOP-2 CAD Daten STP Afriso STEP 3D Modell PRO_TEC_STP_70110-19_FLOCO-TOP-2

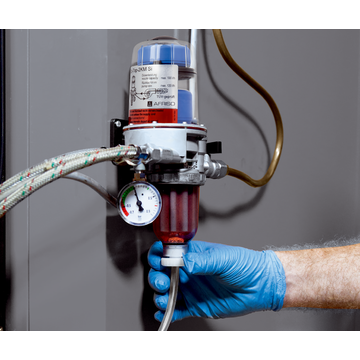

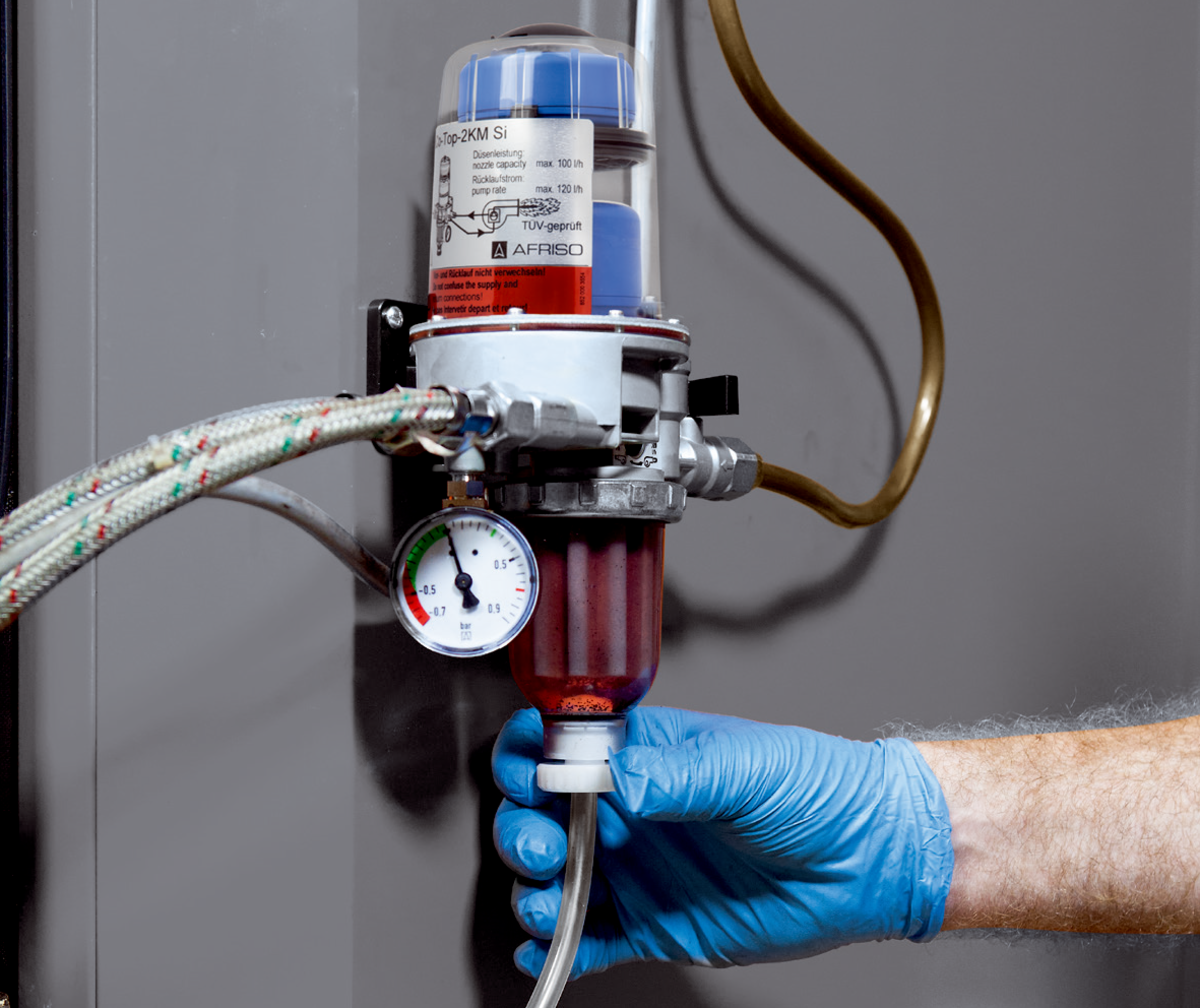

Automatischer Heizölentlüfter in Sicherheitsausführung mit integriertem Filter, Absperrventil und Unterdruck-Manometer. Gehäuse mit Umschaltventil für Mehrfachfilterung sowie Rückflussverhinderer mit integrierter Druckentlastung in Richtung Tank. Kompakte Entlüfterhaube aus transparentem Kunststoff mit 2-Schwimmer-Sicherheitssystem gegen Austreten des Ölschaums durch die Entlüftungsbohrung. Der Anschluss für den Entlüftungsschlauch erfolgt unauffällig von der Seite. Das Rücklauföl wird zur Entlüftung über die Schwimmerkammer geleitet und kann direkt dem Vorlauf beigemischt oder durch Umschalten eines Ventils einem erneuten Filtervorgang unterzogen werden. Bei der Mehrfachfilterung sorgt das Rücklauföl für eine erhöhte Strömungsgeschwindigkeit, die Filtertasse ist dadurch permanent mit entlüftetem Öl befüllt. Im Serviceeinsatz zeigt das Unterdruck-Manometer das Pumpenvakuum an. Mit geschlossenem Absperrhahn kann die Saugleistung der Brennerpumpe überprüft werden. Ein angestiegener Unterdruck gibt Auskunft über die Filterverschmutzung. Das Entleerventil macht jeden Filterwechsel zu einer sauberen Angelegenheit: Schlauch aufstecken, Entleerventil öffnen, Überwurfmutter der Filtertasse lösen und Öl kontrolliert ablassen. Beim turnusmäßigen Brennerschlauchwechsel ist zusätzlich ein Bypassventil zu öffnen, wodurch das Öl aus der Schwimmerkammer in die Filtertasse und über die Entleereinrichtung abläuft. Druckwasserdicht bis 10 m Wassersäule.
Anschluss Brennerseite
G⅜ AG mit 60°-Konus für Brennerschläuche
Anschluss Tank
G⅜ IG
Düsenleistung
Max. 100 l/h
Rücklaufstrom
Max. 120 l/h
Abscheideleistung Luft/Gas
> 4 l/h
Einbaulage
Schwimmergehäuse senkrecht nach oben
Temperatureinsatzbereich
Medium:
Max. 60 °C
Umgebung:
Max. 60 °C
Betriebsüberdruck
Max. 0,7 bar
(entspricht statischer Ölsäule von ca. 8 m)
Prüfdruck
6 bar
Unterdruckmanometer
Anzeigebereich:
-0,7/+0,9 bar
Maße (B x H x T)
Kurze Tasse:
183 x 254 x 103 mm
Lange Tasse:
183 x 348 x 103 mm
Material
Gehäuse:
Zink-Druckguss
Entlüfterhaube:
Transparenter Kunststoff
Filtertasse:
Transparenter Kunststoff
Prüfung
TÜV-geprüft (S 556 2021 S1)
Verwendbarkeitsnachweis
Übereinstimmungsnachweis (ÜHP) nach EN 12514-2
Lieferumfang
  • Heizölentlüfter
  • Universalverschraubungen für Rohre ⌀ 6/8/10 mm
  • Halterung inkl. Montagematerial
  • Schmutzabdeckung zum Anschluss des Entlüftungsschlauchs
  • Ablassschlauch
